仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０

平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０
  • 平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０
  • 平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０
  • 規格変更
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

モータ位置を上・横・下と選べるタイプです。直交軸ギヤヘッドを採用しており取付ス...

詳細情報を確認する

(i)ご注意

  • オリエンタルモーター仕様は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

平行（逆方向）コンベヤ移載装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定140件の候補があります。

Loading...

外形図・規格表

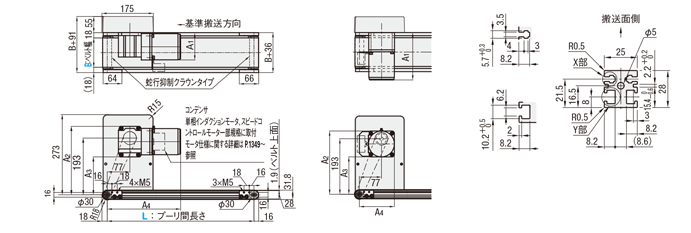

外形図



CVMA
トップマウントタイプ（TM）
TM1　TM2　TM3 モータマウント位置仕様

TM5 モータマウント位置仕様

フレーム断面・拡大（左右対称）

X部（M3用）Y部（M6用）

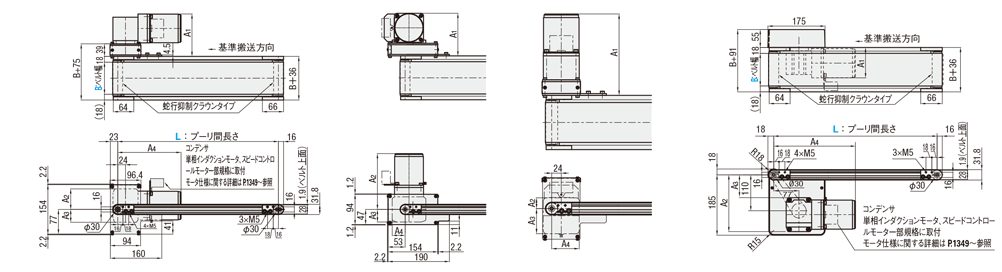

サイドマウントタイプ（SM）
SM1　SM3 モータマウント位置仕様

SM2　SM4 モータマウント位置仕様

SM5 モータマウント位置仕様

ボトムマウントタイプ（BM）
BM1　BM3　BM4 モータマウント位置仕様


※1溝につき最大4個ナットが挿入されております。ナット挿入用ザグリ穴が必要な場合は、追加工にてご指定ください。
※単相インダクションモータのみコンデンサが付属します。また、コンデンサ取付け位置はお客様にて組み替えられます。
[ ! ]図JIS規格の六角ナット使用可能です。
[ ! ]図中の寸法はベルト仕様H（厚み0.9mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
　　ベルト仕様はこちらをご参照ください。
[ ! ]モータマウント方向、モータ種類による関係寸法はこちらをご参照ください。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちらをご参照ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。
コンベヤ　溝部適用ナット
挿入位置
コンベヤ側面の溝に挿入済み（4個/1溝）
追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）
後入れナット（別売）追加工で指定可
加工・分解無しで挿入可能
品名
型番
ねじの呼び
ピッチ
品名
単品型番
ねじの呼び
ピッチ
X部
JIS1種六角ナット
M3(並目)
0.5
―
Y部
JIS1種六角ナット
M6(並目)
1.0
コンベヤ用後入れナット
（10個入り）
M5(並目)
0.8
―
M4(並目)
0.7
M3(並目)
0.5

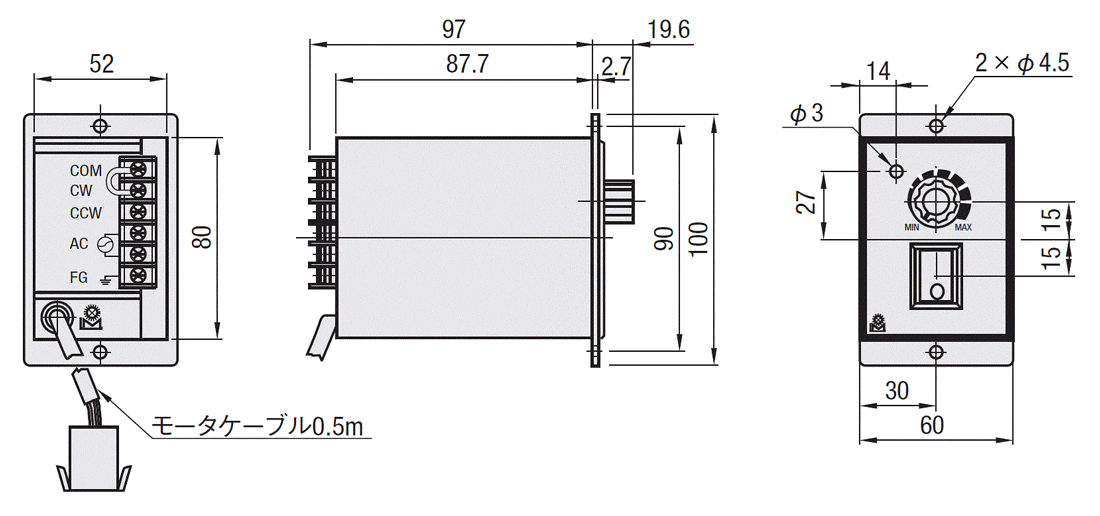

オリエンタルモータスピードコントローラ外形図
6W/25W/40W共通 コントロールユニット裏面 白 黒単相100V用プラグ（付属品）
（単相200V用はリード線） 接地（アース用リード線：緑） *図の接続でモータ軸は時計方向に回転します。
  点線の位置に差し替えると反時計方向に回転します。
台湾モータスピードコントローラ外形図
[ ! ]モータケーブルは延長できません。
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
 フレームモータ
カバー		プーリ
ホルダ
[ M ]材質アルミ材アルミ材アルミ材
[ S ]表面処理アルマイト処理塗装塗装

規格表

型式−B−L−モータ−ベルト仕様−モータメーカー
選択

TYPE モータ
マウント位置		出力−電圧−仕様−ギヤヘッド
減速比
CVMA TM1−100−1000−25−T100−IM−25−H−A
型式Ｂ
指定10mm指定		L
指定5mm単位		モータ選択ベルト仕様モータメーカー選択
[ ! ]メーカーごとに価格が
異なります。
Typeモータマウント
位置		出力(W)電圧(V)仕様ギヤヘッド減速比
CVMATM1 SM1 BM1
TM2 SM2
TM3 SM3 BM3
SM4 BM4
TM5 SM5

※詳細はモータマウント位置選択表をご参考ください。		50～300200～200025
40		T100(単相)
T200(単相)		IM
(インダクションモータ)
SCM
(スピードコントロールモータ)		5 7.5 9 12.5 15
18 25 30 36 50
60 75 90 100 120
150 180		H(一般仕様・緑)
W(一般仕様・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
F(食品搬送用・白)
O(耐油仕様・紺)
N(非粘着仕様・白)
J(ベルトなし)
※その他のベルト仕様に
ついては以下のベルト
選定表を参照ください。		B(オリエンタルモータ)

※AはSCM(スピードコントロールモータ)を選定できません。
[ NG ]出力25のときパナソニックモータ適用不可。
S200(三相)IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ・インバータ詳細はこちら～参照
[ ! ]直交軸ギヤヘッドはウォームギヤを使用しております。メンテナンス時等、ベルト側からモータを回転させることはできませんのでご注意ください。
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を｢見積・注文」画面にご入力頂きご購入ください。
[ NG ]スピードコントローラ用ブラケットは、海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラには適用不可です。
[ NG ]モータ・ギヤヘッド無しでは注文できません。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。

■モータマウント位置選択表
ギヤヘッドタイプモータマウント位置
トップマウントサイドマウントボトムマウント
直交軸
平行軸

[ ! ]モータマウント方向、モータ種類による関係寸法はこちらをご確認ください。


■ベルト選定表
ベルト仕様標準ベルト(本体価格のみ)オプションベルト1(＋￥3,000)オプションベルト2(＋￥5,500)ベルトなし(−￥4,000)
一般用H(緑)　W(白)　HG(緑)−HBN(スカイブルー)Ｊ
(ベルトなし)
スライディング用G(緑)　S(白)−−
傾斜搬送用LG(緑)　LW(白)−−
グリップ仕様−GG(緑)　GW(白)GSN(緑)
耐油仕様O(紺)　OH(緑)　OG(緑)OW(白)ON(白)
非粘着仕様N(白)　NS(白)NB(スカイブルー)　NBG(ライムグリーン) 　HH(緑)　HW(白)NWN(白)　NＳN(スカイブルー)　 NGN(ライムグリーン)　HBG(緑)　HBW(白)　BW(白)
食品搬送用F(白)KW(白)　KSB(スカイブルー)　PHB(スカイブルー)PHN(スカイブルー)　PWN(白)　KWN(白)
電子部品搬送用D(黒)　DS(黒)−DG(黒)
[ ! ]平ベルト詳細は>>こちら参照
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+94) / 1000　　小数点第3位四捨五入　単位：ｍ　（Ｌ＝プーリ間長さ）
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちら (参考)
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。
スピードコントロールモータ型番
モータ
オリエンタルモータ
モータ型番
ギヤヘッド型番
※□には減速比
が入ります
出力
仕様
電圧
25W
スピードコント
ロールモータ
単相100V
単相200V
40W
スピードコント
ロールモータ
単相100V
単相200V
備考
[ ! ]スピードコントロールモータには次のものが含まれています。
モーター、スピードコントロールユニット、コンデンサ＊、
スピードコントロール用取り付けねじ、取扱説明書
＊60Ｗ、90Ｗのみ。
オリエンタルモータ製スピードコントロールモータ用　延長用接続ケーブル（別売）
モータ
出力
延長用接続ケーブル型番
長さ
単相100V、単相200V
単相110V、単相115V
単相220V、単相230V
25W
40W
1m

モーター側

コントロールユニット側

モーター側

スピードコントローラ側

2m
3m
4m

・継ぎ足しできるケーブルの最大延長距離は4mです。
・継ぎ足しできるケーブルの最大延長距離は10mです。

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MKモータ位置勝手違い
モータ位置が変更できます。
ヘッド駆動タイプのみ指定できます。
〈指定方法〉：MK

[ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。

[ ! ]納期は+4日となります。		CVMATM1-100-1000-25-
T100-IM-25-H-A-MK		6,000
FYA
FYB		追加ザグリ穴
ヘッド駆動
追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。
〈指定方法〉：FYA300　FYA300-FYB600
対応コンベヤFYA・FYB
CVMA・CVMB170≦FYA・FYB≦（L-60）
[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15

[ ! ]指定範囲は左記表となります。

CVMATM1-100-1000-25-
T100-IM-25-H-A-FYA300		1,200
SCBスピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）
＜スピードコントローラブラケット規格図＞
         ①スピードコントローラブラケット
スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：　SCB
パナソニック・オリエンタル・台湾製モータのコントローラに対応します。

[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ（M4x8）2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

[ NG ]海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラに適用不可。

CVMATM1-100-1000-25-
T100-IM-25-H-A-SCB		800
CWモータカバー窓付きタイプ
ヘッド駆動         中間駆動		モーターカバー窓付きタイプに変更できます。
〈指定方法〉：CW

[ ! ]メンテナンス用に樹脂プレート単品でも購入可能
詳細はこちら

[ NG ]CVMASM□は、CWは選択不可。

CVMATM1-100-1000-25-
T100-IM-25-H-A-CW		3,000
ANT□後入れナット付属

ミスミコンベヤフレーム溝用の後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT5-Q8-4		[ ! ]後入れナット詳細はこちら
Codeナット数量QM付属品（1本）
セットスクリュー		AＢT
ANT5
（M5溝用）		4
8
12		3
4		M4×54.974
ANT6
（M6溝用）		3
4
5		M4×65.984.5
CVMATM1-100-1000-25-
T100-IM-25-H-A-ANT5-Q8-4
カット数量
Q		￥基準単価
4300
8500
12700
TBM端子箱付モータ
■オリエンタル仕様
インダクションモータを端子箱付きのタイプに変更します。
〈指定方法〉：TBM

[ ! ]オリエンタル仕様のみ選定可能。

※5日目商品は納期が＋3日となります。		CVMATM1-100-1000-25-
T100-IM-25-H-A-TBM		5,000

追加工
コード		コンベヤ用スタンド追加適用条件指定例

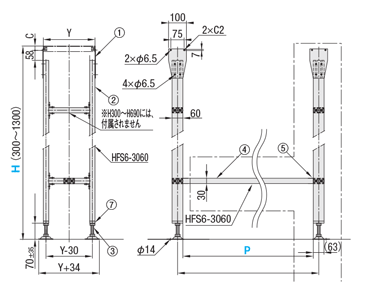

NA□■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）
*1　D寸法対応表
B30～8090～140
D200280
[ ! ]Bはベルト幅		コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400


[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一

 ①ブラケット②アルミ
フレーム		③アジャスト
ボルト		④アルミ
フレーム
[M]材質NASUS304アルミ材スチールアルミ材
WAスチール
[S]表面処理NA2Bアルマイト
処理		三価
クロメート		アルマイト
処理
WA三価クロメート
 ⑤ブラケット⑥受け板⑦フット
ベース
[M]材質NAアルミ材スチールー
WAスチール
[S]表面処理NAアルマイト
処理		三価
クロメート		ー
WA三価
クロメート

■NA□・WA□取付寸法表
対応型式CX・Y
CVMA・CVMB21B+37
CVSSA
＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Codeスタンド数高さHピッチP
NA
WA		1300～
1300		300～
2000
2
3
4
[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
（こちら,およびこちら）

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

[ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可

CVMATM1-100-1000-25-
T100-IM-25-H-A-NA1-H800-PN
WA□■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）		CVMATM1-100-1000-25-
T100-IM-25-H-A-WA2-H800-P500
\/1Code
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
  〈基準単価〉＋〈追加スタンド価格〉＝〈スタンド合計金額〉
例）NA1-H800-PN→6,860円＋0円＝6,860円
例）NA3-H1000-P900→7,470円＋10,260x(3-1)円＝27,990円

コンベヤ用スタンドI型（NA□）
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4905,99008,0708,7809,77010,490
500～6906,34008,4209,13010,12010,840
700～9906,86008,9409,65010,64011,360
1000～13007,47009,55010,26011,25011,970
[ ! ]□=1の場合、PNをご指定ください。
コンベヤ用スタンドH型（WA□）
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4908,50009,99010,80011,79012,510
500～6909,020010,51011,32012,31013,030
700～99011,080012,57013,38014,37015,090
1000～130011,680013,17013,98014,97015,690
[ ! ]□=1の場合、PNをご指定ください。

メンテナンス部品検索（構成部品一覧）

  • メンテナンス部品の検索手順は>>こちらをご参照ください。
    表示される「構成部品一覧」から部品を直接ご注文いただけます。
  • 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
    下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1～5コ
L200〜300L305〜400L405〜500L505〜600L605〜700L705〜800L805〜900L905〜1000L1005〜1100L1105〜1200L1205〜1300L1305〜1400L1405〜1500L1505〜1600L1605〜1700L1705〜1800L1805〜1900L1905〜2000
CVMATM□
CVMABM□		50～10090,30091,25092,09092,93093,45094,19095,03095,76096,71097,55098,70099,750101,010102,270103,640104,900106,260107,310
110～150－96,50097,34098,18099,230100,070101,120102,060103,110104,060105,000105,950107,000107,940108,990110,250111,510112,350
160～200－－－105,000105,840106,790107,730108,570109,830110,990111,830112,770113,930115,190116,660117,810118,970120,120
210～250－－－－－114,140115,080116,240117,390118,650120,020121,280122,850124,530125,900127,790129,570131,570
260～300－－－－－－119,180120,330121,700123,170124,850126,320127,890129,570131,360132,620134,820137,660
CVMASM□50～100103,850104,480105,110105,740106,470107,310108,150108,990109,730110,460111,410112,250113,090114,030114,980116,030116,970117,920
110～150－109,520110,250111,200112,040112,980113,720114,450115,290116,030116,870117,500118,340119,390120,540121,590122,850124,010
160～200－－－117,920118,650119,600120,650121,700122,750123,590124,640125,790127,050128,420129,780131,040132,620134,090
210～250－－－－－127,790128,730129,890130,940131,990133,140134,400136,290138,080139,550140,810142,280143,960
260～300－－－－－－131,780133,250134,720136,080137,130138,390139,440141,020142,700144,480146,580149,420
[ ! ]表示数量超えはWOSにてご確認ください。
モータ・ベルト
仕様価格		モータ出力仕様A(パナソニックモータ)B(オリエンタルモータ)
25W
40W		IM本体価格
SCM―本体価格＋￥ 6,000
INVM本体価格＋￥ 9,400

ギヤヘッド
仕様価格		マウント位置A(パナソニックモータ)B(オリエンタルモータ)
TM5・SM5本体価格本体価格
TM1～3
SM1～4
BM1～4		本体価格＋￥6,700本体価格＋￥8,600

ベルト
仕様価格		標準ベルトオプションベルト1オプションベルト2ベルトなし
本体価格のみ本体価格＋￥3,000本体価格＋￥5,500本体価格−￥4,000
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜23〜56〜
値引率基準単価基準単価お見積り
出荷日通常＋2日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

概要・仕様

■搬送能力（TM・SM・BM） ＊参考値

■ギヤヘッド減速比

[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。

※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。＊参考値

ギヤヘッド
減速比		ベルト速度（m/min）ベルト速度（m/min）
TM・BMSM
50Hz60Hz50Hz60Hz
556.467.728.233.8
7.537.645.118.822.6
931.337.615.718.8
12.522.627.111.313.5
1518.822.69.411
1815.718.87.89.4
2511.313.55.66.8
309.411.34.75.6
367.89.43.94.7
505.66.82.83.4
604.75.62.42.8
753.84.51.92.3
903.13.81.61.9
1002.83.41.41.7
1202.42.81.21.4
1501.92.30.91.1
1801.61.90.80.9
[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。

関連商品

商品名モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30モータマウント位置選択タイプ 蛇行抑制桟付ヘッド駆動2溝フレームφ30SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30SVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）
写真

平ベルトコンベヤ モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 関連画像1_関連商品

平ベルトコンベヤ モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 関連画像2_関連商品

平ベルトコンベヤ モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 関連画像3_関連商品

平ベルトコンベヤ モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 関連画像4_関連商品

平ベルトコンベヤ モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 関連画像5_関連商品

平ベルトコンベヤ モータマウント位置選択タイプ ヘッド駆動2溝フレームφ30 関連画像6_関連商品

駆動種類ヘッド駆動 トップマウント サイドマウントヘッド駆動 トップマウント サイドマウントヘッド駆動ヘッド駆動ヘッド駆動ヘッド駆動
最大搬送重量（kg）151515151515

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
駆動位置
ベルト幅/ピッチ B(mm)
プーリ間長さ L(mm)
モータマウント位置
モータ仕様
モータ出力(W)
モータ電圧 T （単相） ※日本向け(V)
モータ電圧 S （三相） ※日本向け(V)
モータ電圧 TA （単相）※インターナショナル(V)
モータ電圧 SA （三相）※インターナショナル(V)
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM3]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

ヘッド駆動
50 ～ 300
200 ～ 2000
ボトムマウント [BM4]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM1]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
200
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
-
200 ～ 230
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
100 ～ 200
-
-
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.傾斜搬送用・緑 [LG] / 8.傾斜搬送用・白 [LW] / 9.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 10.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 11.耐油仕様・紺 [O] / 12.耐油仕様・緑 [OH] / 13.耐油仕様・緑 [OG] / 14.耐油仕様・白 [OW] +\3000 / 15.非粘着仕様・白 [N] / 16.非粘着仕様・白 [NS] / 17.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 18.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 19.非粘着仕様・緑 [HH] +\3000 / 20.非粘着仕様・白 [HW] +\3000 / 21.食品搬送用・白 [F] / 22.食品搬送用・白 [KW] +\3000 / 23.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 25.電子部品搬送用・黒 [D] / 26.電子部品搬送用・黒 [DS]

1個

-( - )

14日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
24.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\3000

1個

-( - )

40日目

サイドマウント
50 ～ 300
200 ～ 2000
サイドマウント [SM2]
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM]
25 ～ 40
-
-
100 ～ 230
-
[B] オリエンタルモータ
5 ～ 180
-

1個

-( - )

30日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

モータ位置を上・横・下と選べるタイプです。直交軸ギヤヘッドを採用しており取付スペースの問題を解消します。

【小冊子】
2018年度コンベヤ専用小冊子を発刊。請求は「こちら」から(無料)

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ミスミコンベヤ選定情報

搬送ラインが丸ごと買える

(i)ご注意

  • オリエンタルモーター仕様は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】ベルト仕様「HY（黄緑）」は2025年3月3日に販売終了となりました。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

概要・仕様

仕様・概要



コンベヤ技術関連情報

ベルト交換方法

ミスミコンベヤヘッド駆動タイプにおける平ベルト交換方法

平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０:関連画像

その他の技術情報について

メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。

ミスミコンベヤ選定サイト

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０

平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０

    平ベルトコンベヤ　モータマウント位置選択タイプ　蛇行抑制桟付ヘッド駆動２溝フレームφ３０

    平ベルトコンベヤ　モータマウント位置選択タイプ　蛇行抑制桟付ヘッド駆動２溝フレームφ３０

      平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

      平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

        平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

        平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

          平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

          平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

            平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０

            平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０

              平ベルトコンベヤ　モータ内蔵タイプ　３溝フレーム　φ７０

              平ベルトコンベヤ　モータ内蔵タイプ　３溝フレーム　φ７０

                タイミングベルトコンベヤ　２列ヘッド駆動２溝フレーム　φ３０

                タイミングベルトコンベヤ　２列ヘッド駆動２溝フレーム　φ３０

                  平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０

                  平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０

                    平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

                    平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

                      平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                      平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                        平ベルトコンベヤ　高出力タイプ　ヘッド駆動３溝フレーム　φ６０／３０

                        平ベルトコンベヤ　高出力タイプ　ヘッド駆動３溝フレーム　φ６０／３０

                          タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０

                          タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 14日目～   14日目   8日目   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～
                            ベルト種類 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト タイミングベルト 平ベルト 平ベルト 平ベルト 平ベルト タイミングベルト
                            蛇行防止 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ
                            テールローラ径D（テール乗移り部R）(mm) 30 30 32 30 30 30 70 30 50 30 30 30 50
                            ドライブローラ径(mm) 30 30 32 30 50 30 70 30 50 50 30 60 50

                            平ベルトコンベヤ　モータマウント位置選択タイプ　ヘッド駆動２溝フレームφ３０のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 基準搬送方向と逆に搬送したい
                            A
                            配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
