ミスミ

ミスミ

平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０

平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 1.0平均満足度1.0 この商品のレビューをみる（1件） この商品のFAQをみる(4件)
通常価格(税別)
 -
税込価格
 -

小型ワークなどのピッチ搬送、傾斜搬送に適したコンベヤです。 ※桟厚みがCVD...

詳細情報を確認する

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
    【販売終了情報】ベルト仕様WS（食品用・白）は2023年3月31日で販売終了となりました。
    後継品はベルト仕様FS（食品用・白）になります。ベルト詳細は（>>こちら）をご確認ください。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 規格表内の紫文字は2024年6月に規格を変更した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

平行(逆方向)コンベヤ移載装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

外形図・規格表

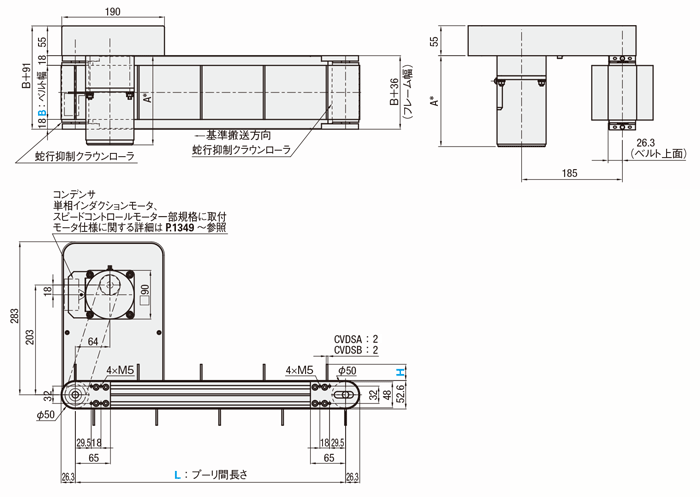

外形図

CVDSA（食品用ベルト・白）
CVDSB（食品耐油用ベルト・緑）

フレーム断面・拡大（左右対称）

A＊は下記参照

X部(M3用) Y部(M6用)
※左右フレーム外側の1溝につき4個ずつあらかじめナットが挿入されております。
　ナット挿入用ザグリ穴が必要な場合は追加工にてご指定ください。
[ ! ]ベルト仕様は（>>こちら）をご参照ください。
[ ! ]1点へ集中的に荷重がかかるとアルミフレームに歪みが生じる可能性があります。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細は（>>こちら）をご参照ください。
[ NG ]ワークの荷重を受けるベルト受板がコンベヤ下面側に無い為、コンベヤを天地反転してご使用することは出来ません。
また、モータ部を上下反転して設置することも出来ません。

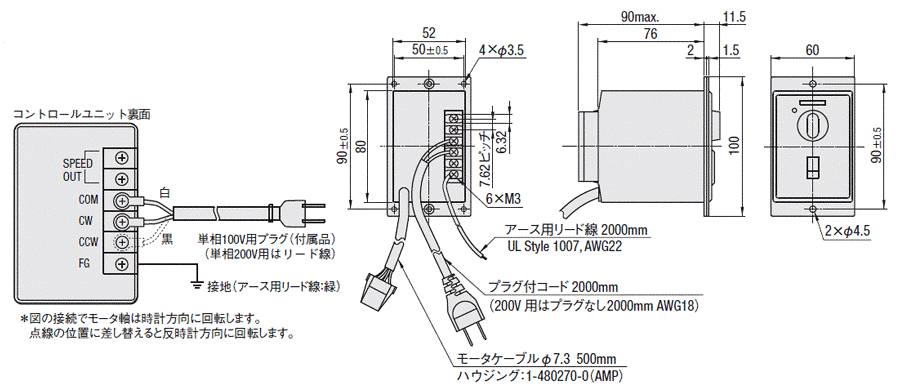

オリエンタルモータスピードコントローラ外形図

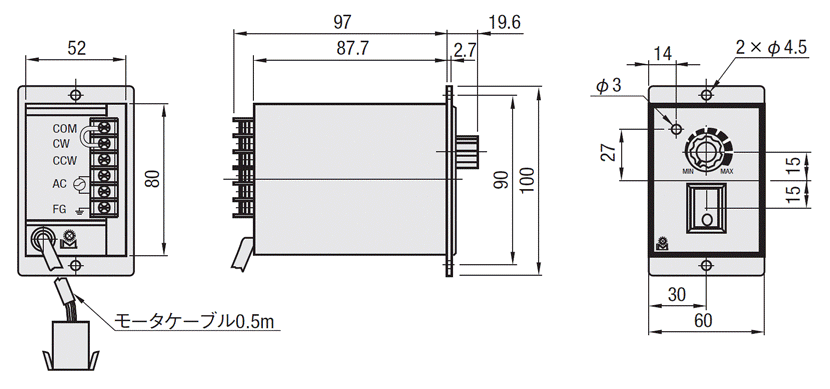

台湾モータスピードコントローラ外形図

[ ! ]モータケーブルは延長できません。

コンベヤ　溝部適用ナット
挿入位置
コンベヤ側面の溝に挿入済み（4個/1溝）
追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）
後入れナット（別売）追加工で指定可
加工・分解無しで挿入可能
品名型番ねじの呼びピッチ品名単品型番ねじの呼びピッチ
X部JIS1種六角ナットLBNR3M3(並目)0.5―
Y部JIS1種六角ナットLBNR6M6(並目)1.0コンベヤ用後入れナット
（10個入り）		PACK-CHNT6-5M5(並目)0.8
―PACK-CHNT6-4M4(並目)0.7
PACK-CHNT6-3M3(並目)0.5
＊A寸法詳細（モータ全長）
出力(W)モータ減速比A
仕様メーカ
40Wインダクションモータオリエンタルモーター12.5〜18147.0
25〜180165.0
台湾製12.5〜75161.6
90〜180170.6
スピード
コントロール
モータ		オリエンタルモーター12.5〜18157.0
25〜180175.0
台湾製12.5〜75172.1
90〜180181.1
 フレームモータカバープーリホルダ
[ M ]材質アルミ材アルミ材アルミ材
[ S ]表面処理アルマイト処理塗 装塗 装
■機体重量
＊参考値（モータメーカーによって差異が生じます）（kg）
ベルト幅
B(mm)		プーリ間長さL(mm)
50010001500200025003000
5011.414.518.319.723.226.1
10013.21619.321.525.628.7
15013.717.32124.528.131.1
20015.418.822.624.929.233
30017.721.825.729.933.937.8

規格表

型式 H−B−L−モータ−ベルト仕様−モータメーカー選択−桟数

出力−電圧−仕様−ギヤヘッド
減速比
CVDSA 30−100−1000−40−T100−IM−25−FS−C−10
CVDSA 30−100−1000−40−NV−NM−NH−FS−R−10（モータ・ギヤヘッドなし）
型式桟高さH
選択		B
選択		L
指定5mm単位		モータ選択ベルト仕様モータメーカー選択
[ ! ]メーカーごとに価格が異なります。		桟数
指定1コ単位
出力(W)電圧(V)仕様ギヤヘッド減速比
CVDSA
(食品用
ベルト・白)		3050
100
150
200
250
300		500〜300040T100(単相)
T200(単相)		IM(インダクションモータ)
SCM(スピードコントロールモータ)		7.5
18
50
100		9
25
60
120		12.5
30
75
150		15
36
90
180		FS
(食品用・白)		B(オリエンタルモーター)
C(台湾製モータ)

※Cは搬送速度が20％程度低くなる可能性があります。		5～100
※桟数≦ 周長(2L+160)/50

[ ! ]桟ピッチは周長/桟数で自動算出されるため、ご了承ください。
S200(三相)IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)
NV(モータなし)NM(モータなし)NH(ギヤヘッドなし)R(モータ・ギヤヘッドなし)
CVDSB
(食品耐油用
ベルト・緑)		3050
100
150
200
250
300		500〜300040T100(単相)
T200(単相)		IM(インダクションモータ)
SCM(スピードコントロールモータ)		7.5
18
50
100		9
25
60
120		12.5
30
75
150		15
36
90
180		HS
(食品耐油用・緑)
B(オリエンタルモーター)
C(台湾製モータ)

※Cは搬送速度が20％程度低くなる可能性があります。		5～100
※桟数≦ 周長(2L+160)/50

[ ! ]桟ピッチは周長/桟数で自動算出されるため、ご了承ください。
S200(三相)IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)
NV(モータなし)NM(モータなし)NH(ギヤヘッドなし)R(モータ・ギヤヘッドなし)
[ NG ]ワークの荷重を受けるベルト受板がコンベヤ下面側に無い為、コンベヤを天地反転してご使用することは出来ません。
また、モータ部を上下反転して設置することも出来ません。
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。逆搬送での使用は動作保証外となります。予めご了承ください。
配線図・モータ・インバータ詳細は（>>こちら）参照
[ ! ]モータ・ギヤヘッドなしコンベヤの指定方法については（>>こちら）をご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。

[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定情報サイト」参照

[ ! ]ベルトなしコンベヤは指定できません。
[ ! ]設置時は必ず二人以上で設置してください。また傾斜使用時は必ず蛇行調整をやり直してください。そのまま使用すると蛇行が発生しベルトが破損する恐れがあります。
[ ! ]傾斜使用時、ワークを乗せたまま停止するとベルトが逆回転してワークが落ちてくるため、傾斜使用時は追加工にて電磁ブレーキ付モータをご指定ください。詳細（>>こちら）参照
[ ! ]傾斜使用時、必ずスタンドはアンカーにて固定してください。
[ ! ]傾斜使用時は最大30度にてご使用ください。
[ ! ]傾斜使用が前提のため、スピードコントローラ用ブラケット追加工［SCB］の設定はございません。
[ ! ]スピードコントローラ用ブラケットを単品でご購入希望の場合は、型式［P1-JTEA-12049072］を「型番見積／注文」画面にてご入力頂きご購入ください。

[ ! ]ベルト自重により最大で50mm程度のたわみが発生します。
※指定した桟の数によって桟ピッチが自動的に決まります。小数点以下が発生したピッチに関しては狙い寸法となるため、ご了承ください。

[ ! ]ベルト長さ計算式：(2L+160) / 1000　　小数点第3位四捨五入　単位：ｍ　（Ｌ＝プーリ間長さ）
スピードコントロールモータ型番
モータ
オリエンタルモーター
台湾製モータ
モータ型番
ギヤヘッド型番
※□には減速比
が入ります

ギヤヘッド型番
※□には減速比
が入ります
モータ型番
出力
仕様
電圧

40W
スピードコント
ロールモータ
単相100V
単相200V
備考

[ ! ]スピードコントロールモータには次のものが含まれています。
モーター、スピードコントロールユニット、コンデンサ＊、
スピードコントロール用取り付けねじ、取扱説明書
＊60Ｗ、90Ｗのみ。		[ ! ]スピードコントロールモータには次のものが含まれています。
モーター、スピードコントロールユニット
[ NG ]スピードコントロールモータのモータケーブルは延長できません。
オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）
モータ
出力
延長用接続ケーブル型番
長さ
単相100V、単相200V
単相110V、単相115V
単相220V、単相230V
40W
1ｍ
2ｍ
3ｍ
4ｍ

・継ぎ足しできるケーブルの最大延長距離は4ｍです。
・継ぎ足しできるケーブルの最大延長距離は10ｍです。
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MKモータ位置勝手違い
関連画像		モータ位置が変更できます。
ヘッド駆動タイプのみ指定できます。
〈指定方法〉：MK

[ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。

CVDSA30-100-1000-40-T100-
IM-25-FS-C-10-MK		6,000
FYA
FYB		追加ザグリ穴


ヘッド駆動

追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。

〈指定方法〉：FYA300
FYA300-FYB600

対応コンベヤFYA・FYB
CVDSA・CVDSB180≦FYA・FYB≦
(L-60)
[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。		CVDSA30-100-1000-40-T100-
IM-25-FS-C-10-FYA300		1,200

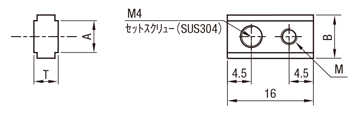

ANT□
後入れナット付属
ミスミコンベヤフレーム溝用の後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT5-Q8-4		[ ! ]後入れナット詳細はこちら
Codeナット数量QM付属品
(1本)
セットスクリュー		ABT
ANT5
(M5溝用)		４
8
12		3
4		M4×54.974
ANT6
(M6溝用)		3
4
5		M4×65.984.5
CVDSA30-100-1000-40-T100-
IM-25-FS-C-10-ANT6-Q8-4
カット数量
Q		￥基準単価
4300
8500
12700
BR

電磁ブレーキ付モータ

■配線図

白・灰・黒のいずれか
2線を入れ替えると
時計方向に回転します。

インダクションモータを電磁ブレーキモータに変更します。
〈指定方法〉：BR

[ ! ]オリエンタルモーター仕様の三相モータのみ選定可能。

[ ! ]モータ詳細についてはこちら

CVDSA30-100-1000-40-T100-
IM-25-FS-C-10-BR		12,000
TBM
端子箱付モータ

■オリエンタル仕様
インダクションモータを端子箱付きのタイプに変更します。
〈指定方法〉：TBM		[ ! ]オリエンタルモーター仕様のみ選定可能。CVDSA30-100-1000-40-T100-
IM-25-FS-C-10-TBM		5,000
追加工コードコンベヤ用スタンド追加適用条件指定例

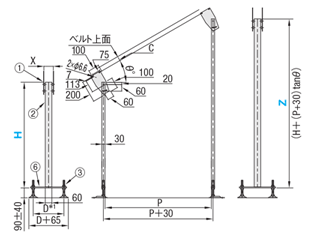

NK□■傾斜用コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）
コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NK1-H100
WK2-H600-Z800


[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]傾斜用スタンドは必要に応じて補強して下さい。又、他部品との干渉を確認のうえ、ご指定ください。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一
 ①ブラケット②アルミフレーム③アジャストボルト④アルミフレーム
[ M ]材質NASUS304アルミ材スチールアルミ材
WAスチール
[ S ]表面処理NA2Bアルマイト処理三価クロメートアルマイト処理
WA三価クロメート
 ⑤ブラケット⑥受け板⑦フットベース
[ M ]材質NAアルミ材スチール－
WAスチール
[ S ]表面処理NAアルマイト処理三価クロメート－
WA三価クロメート

■NK□・WK□取付寸法表
対応型式CX・Y
CVDSA41B+37
CVDSB
＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Codeスタンド数高さH
NK
WK		1400～1500
2
[ ! ]H寸、Z寸10mm単位指定可能
[ ! ]最大調整角度θ=30

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
（こちら,およびこちら）

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

CVDSA30-100-1000-40-T100-
IM-25-FS-C-10-NK1-H100

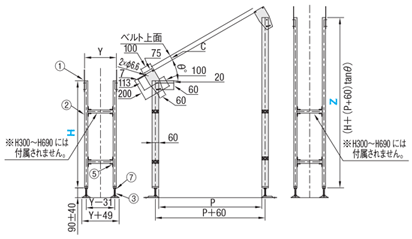

WK□■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）
CVDSA30-100-1000-40-T100-
IM-25-FS-C-10-WK2-H600-Z800
\/1Code
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
  〈基準単価〉＋〈追加スタンド価格〉＝〈スタンド合計金額〉
例）NK1-H1000→8,450円＋0円＝8,450円
例）WK2-H600-Z800→9,870円＋10,600円＝20,470円
傾斜用コンベヤスタンドI型（NK□）
H\基準単価
400～6907,590
700～9907,960
1000～11908,450
1200～15008,800
傾斜用コンベヤスタンドI型（WK□）
H\基準単価
400～6909,870
700～99010,600
1000～119012,550
1200～150013,260

メンテナンス部品検索（構成部品一覧）

  • メンテナンス部品の検索手順は>>こちらをご参照ください。
    表示される「構成部品一覧」から部品を直接ご注文いただけます。
  • 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
    下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式HB￥本体価格 1〜5コ￥桟溶着単価
(本体価格＋)
L500〜600L605〜700L705〜800L805〜900L905〜1000L1005〜1100L1105〜1200L1205〜1300L1305〜1400L1405〜1500L1505〜1600L1605〜1700L1705〜1800L1805〜1900L1905〜2000L2005〜2200L2205〜2400L2405〜2600L2605〜2800L2805〜3000
CVDSA
(食品用
ベルト・白)		3050127,890128,100128,310129,050129,990131,150132,510134,190137,970138,180151,620152,250153,510153,720153,830162,650164,750166,850168,950171,3601,310
100－131,780131,990132,830133,980135,240136,610138,600142,490142,800156,350157,190158,660158,870159,180169,160171,780174,300176,820179,7601,310
150－－137,550138,500139,760141,860143,430145,530149,730150,150164,540165,380166,950167,370167,790177,350180,390183,330186,380189,7401,490
200－－－142,800144,170146,270148,050150,360154,770155,300169,790170,840172,520173,040173,570183,440186,690189,950193,200196,8801,660
250－－－－151,410154,250156,140158,660163,280164,010179,240180,390182,280182,910183,650193,730197,300200,870204,440208,3201,840
300－－－－157,080159,920161,910164,750169,580170,420185,750187,010189,000189,840190,680200,970204,750208,640212,520216,7202,010
CVDSB
(食品耐油用
ベルト・緑)		3050128,210128,730129,050129,890131,040132,410133,880135,770139,760140,070153,720154,560156,030156,350156,770165,900168,320170,840173,250176,0901,240
100－135,030135,560136,710138,180139,760141,540143,850148,260149,000162,860164,010165,900166,530167,160177,870181,130184,490187,740191,3101,240
150－－144,380145,950147,740150,260152,360155,090160,020160,970175,880177,350179,450180,390181,340191,940196,040200,130204,230208,7401,390
200－－－151,310153,410156,140158,550161,700167,060168,320183,540185,330187,740189,000190,260201,500206,220210,950215,670220,8201,540
250－－－－163,280166,950169,680173,250179,030180,600196,770198,870201,600203,180204,750216,620222,080227,430232,790238,5601,680
300－－－－171,470175,350178,400182,490188,690190,580207,060209,480212,520214,410216,300228,800234,890240,870246,860253,2601,820
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]搬送面のみが耐油仕様の為、裏側に油が付着する環境ではご使用いただけません。
モーター
仕様価格		モータ出力仕様B(オリエンタルモーター)C(台湾製モータ)R(モータ・ギヤヘッドなし)
40WIM本体価格＋￥ 5,000本体価格のみ本体価格－￥6,000
SCM本体価格＋￥11,000本体価格＋￥6,000
INVM本体価格＋￥14,400本体価格＋￥9,400
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜23〜56〜
値引率基準単価基準単価お見積り
出荷日通常＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 16 日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。

出荷日については、こちらをご覧ください。

概要・仕様

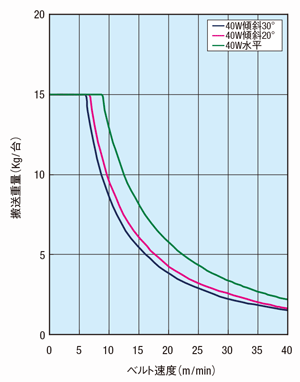

 ■搬送能力　　　　　　　　　　　　＊参考値

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
■ギヤヘッド減速比
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。　　　　＊参考値
ギヤヘッド
減速比		ベルト速度(m/min)
50Hz60Hz
7.531.437.7
926.231.4
12.518.822.6
1515.718.8
1813.115.7
259.411.3
307.99.4
366.57.9
504.75.7
603.94.7
753.13.8
902.63.1
1002.42.8
1202.02.4
1501.61.9
1801.31.6
[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。

関連商品

商品名横桟付ヘッド駆動3溝フレーム φ50GVシリーズ フルベルトタイプ ヘッド駆動2溝フレーム（プーリ径30mm）SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30SVシリーズ ヘッド駆動2溝フレーム（プーリ径30mm）
写真

平ベルトコンベヤ 横桟付ヘッド駆動3溝フレーム φ50 関連画像1_関連商品

平ベルトコンベヤ 横桟付ヘッド駆動3溝フレーム φ50 関連画像2_関連商品

平ベルトコンベヤ 横桟付ヘッド駆動3溝フレーム φ50 関連画像3_関連商品

平ベルトコンベヤ 横桟付ヘッド駆動3溝フレーム φ50 関連画像4_関連商品

平ベルトコンベヤ 横桟付ヘッド駆動3溝フレーム φ50 関連画像5_関連商品

平ベルトコンベヤ 横桟付ヘッド駆動3溝フレーム φ50 関連画像6_関連商品

駆動種類ヘッド駆動ヘッド駆動ヘッド駆動ヘッド駆動ヘッド駆動ヘッド駆動
最大搬送重量（kg）151515151515

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら



■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
 https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
型番
ベルト幅/ピッチ B(mm)
プーリ間長さ L(mm)
モータ仕様
モータ出力(W)
モータ電圧 T （単相） ※日本向け(V)
モータ電圧 S （三相） ※日本向け(V)
モータ電圧 TA （単相）※インターナショナル(V)
モータ電圧 SA （三相）※インターナショナル(V)
モータ電圧（モータなし）
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
桟数(個)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
-
-
-
モータなし [NV]
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.食品用・白 [FS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
200
-
-
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.食品用・白 [FS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
-
-
200 ～ 230
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.食品用・白 [FS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
100 ～ 200
-
-
-
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.食品用・白 [FS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
-
100 ～ 230
-
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.食品用・白 [FS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
-
-
-
モータなし [NV]
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
2.食品耐油用・緑 [HS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
200
-
-
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
2.食品耐油用・緑 [HS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
-
-
200 ～ 230
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
2.食品耐油用・緑 [HS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
100 ～ 200
-
-
-
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
2.食品耐油用・緑 [HS]
5 ～ 100

1個

-( - )

16日目

50 ～ 300
500 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
40
-
-
100 ～ 230
-
-
[B] オリエンタルモーター / [C] 台湾製モータ / [R] モータ・ギヤヘッドなし
7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
2.食品耐油用・緑 [HS]
5 ～ 100

1個

-( - )

16日目

  1. 1

Loading...

詳細情報

基本情報

小型ワークなどのピッチ搬送、傾斜搬送に適したコンベヤです。 ※桟厚みがCVDSBの時は2mmとなります。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ミスミコンベヤ選定情報

搬送ラインが丸ごと買える

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
    【販売終了情報】ベルト仕様WS（食品用・白）は2023年3月31日で販売終了となりました。
    後継品はベルト仕様FS（食品用・白）になります。ベルト詳細は（>>こちら）をご確認ください。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 規格表内の紫文字は2024年6月に規格を変更した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

概要・仕様

使用例

平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０

平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０

    平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０

    平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０

      平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０

      平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０

        平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０

        平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０

          平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０

          平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０

            平ベルトコンベヤ　ヘッド駆動3溝フレーム　φ５０

            平ベルトコンベヤ　ヘッド駆動3溝フレーム　φ５０

              平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０

              平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０

                平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                  タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０

                  タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０

                    平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                    平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                      ステンレスベルトコンベヤ　ヘッド駆動３溝フレーム　φ５０

                      ステンレスベルトコンベヤ　ヘッド駆動３溝フレーム　φ５０

                        平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

                        平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

                          平ベルトコンベヤ　中間駆動3溝フレーム　φ５０

                          平ベルトコンベヤ　中間駆動3溝フレーム　φ５０
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 16日目   お見積り   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   12日目～   8日目～   8日目～
                            ベルト種類 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト タイミングベルト 平ベルト ステンレスベルト 平ベルト 平ベルト
                            駆動位置 ヘッド駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 多列ヘッド駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 中間駆動
                            蛇行防止 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ
                            テールローラ径D（テール乗移り部R）(mm) 50 50 50 50 30 50 30 30 50 30 50 30 50
                            ドライブローラ径(mm) 50 50 50 50 30 50 30 30 50 30 50 30 50

                            平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０のレビュー

                            評価 1.0 平均満足度：1.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              100%
                            製品がバリだらけ
                            評価 1.0満足度：1.02024/10/15
                            スタンド部品がバリだらけ
                            これで怪我をしたらPL法で大惨事になるな
                            バリの有無の検査は必須でしょう
                            製品管理が杜撰すぎです

                            もっと読む 閉じる

                            ミスミからのコメント

                            この度は、スタンド部品のバリでご迷惑をおかけいたしましたこと、深くお詫び申し上げます。
                            今回の件を真摯に受け止め、二度とこのようなことがないよう製造方法の見直しおよび全数検品を実施させていただきました。
                            また、改善後の部品の評価にもご協力くださいまして、誠にありがとうございました。
                            今後ともご愛顧賜りますよう、何卒よろしくお願い申し上げます。

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q ワークを乗せたままコンベヤを停止したい
                            A
                            傾斜でご使用の場合、ワークの自重でベルトが回ってしまうため、追加工にてブレーキ付モータをご選定ください。
                            Q 基準搬送方向と逆に搬送したい
                            A
                            配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
                            Q コンベヤの傾斜用スタンドWKのブラケットは単品で購入可能でしょうか。
                            A
                            こちらのブラケットにつきましては単品でのご用意はございません。
                            Q 横桟コンベヤのベルト無しタイプの注文は可能でしょうか。
                            A
                            はい可能です。特注見積り依頼にてお承ります。

                            その他のよくあるご質問（1件）を見る 閉じる

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
