仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

コンベヤ用押さえローラ－スタンダードタイプ－

コンベヤ用押さえローラ－スタンダードタイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

印刷物などの搬送に最適です。ワークによりローラのサイズ・ウレタンタイプが選べま...

詳細情報を確認する

  • ローラ材質（芯材）：
    STKM
  • ローラ材質（ホイール）：
    スチール

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

耐摩耗性向上の工夫

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定12件の候補があります。

Loading...

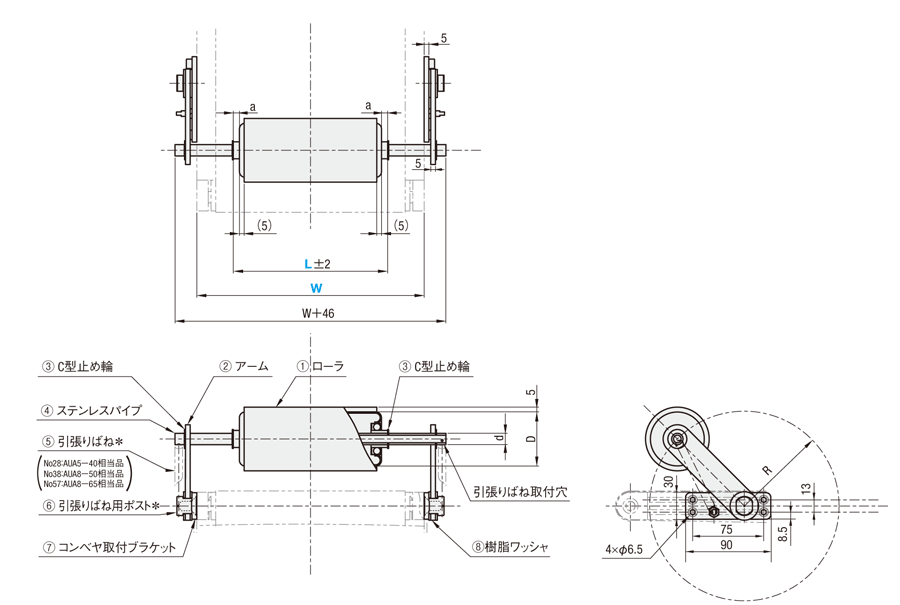

外形図・規格表

コンベヤ用押さえローラ－スタンダードタイプ－:関連画像
[ ! ]①ローラはセンター固定となります。
[ ! ]コンベヤ取付用ボルトは付属しません。コンベヤのナットサイズを確認いただき、ボルトをご用意ください。
＊⑤引張りばね、⑥引張りばねポストはCOBS、COBUのみ付きます。
Type①ローラ
[ M ]材質[ H ]硬度色
バネ無しタイプばね付タイプ芯材ホイールライニング
CHRSCOBSSTKMスチールウレタンショア90自然色
CHRUCOBU制電性ウレタングレー

 ②アーム③C型止め輪④ステンレス
パイプ		⑤引張りばね⑥引張り
ばね用ポスト		⑦コンベヤ
取付ブラケット		⑧樹脂ワッシャ
[ M ]材質A6061SUS304−CSPSUS304SUS304−CSPSUS304ポリアセタール
[ S ]表面処理白アルマイト−

規格表

型式−L−W

Type No
CHRU 57−313−500
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LW
指定1mm
単位		DｄaR￥基準単価
CHRS・COBSCHRU・COBU
L
TYPENo113163213263313413513113163213263313413513
バネ無しタイプ
CHRS
CHRU		28 113
163
213
263
313
413
513
L≦W		150
〜
550		28.68.23.5607,5807,8807,9808,3708,6609,1409,5608,0008,3008,4008,7909,0809,5609,980
38 38.112.25.5757,9208,3208,4208,9609,2709,86010,4308,3408,7408,8409,3809,69010,28010,850
57 57.212.26.51008,6909,3309,45010,32010,67011,58012,4009,1109,7509,87010,74011,09012,00012,820
ばね付タイプ
COBS
COBU		28 28.68.23.5607,7308,0208,1308,5208,8109,2809,7008,1508,4408,5508,9409,2309,70010,120
38 38.112.25.5758,0708,4708,5809,1109,43010,02010,5808,4908,8909,0009,5309,85010,44011,000
57 57.212.26.51008,8709,5109,63010,50010,85011,76012,5809,2909,93010,05010,92011,27012,18013,000

追加工

型式－L－W－（TB）

Type No
COBS 38－313－500－TB15－B30－G4.5
追加工
コード		取付ブラケット　穴寸法指定適用条件指定例\/1Code
TBコンベヤ用押さえローラ－スタンダードタイプ－:関連画像コンベヤ取付ブラケットの穴寸法を1mm
単位指定へ変更します。
〈指定方法〉：TB15-B30-G4.5
[ ! ]TB
指定1mm単位		B
選択		[ ! ]G
指定0.5mm単位
12～21304.5～9
12～4150

[ ! ]B=30の場合TB+G≦25.5、B=50の場合TB+G≦45.5

COBS38-313-500-TB15-B30-G4.5450

型番リスト

表示件数:
  1. 1
型番
タイプ
NO.
D
d
a
R
ローラ（ライニング）
ばね
ローラ色
L
W(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
バネ無しタイプ
28
28.6
8.2
3.5
60
ウレタン
無
自然色
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ無しタイプ
38
38.1
12.2
5.5
75
ウレタン
無
自然色
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ無しタイプ
57
57.2
12.2
6.5
100
ウレタン
無
自然色
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ無しタイプ
28
28.6
8.2
3.5
60
静電性ウレタン
無
グレー
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ無しタイプ
38
38.1
12.2
5.5
75
静電性ウレタン
無
グレー
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ無しタイプ
57
57.2
12.2
6.5
100
静電性ウレタン
無
グレー
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ付タイプ
28
28.6
8.2
3.5
60
ウレタン
有
自然色
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ付タイプ
38
38.1
12.2
5.5
75
ウレタン
有
自然色
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ付タイプ
57
57.2
12.2
6.5
100
ウレタン
有
自然色
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ付タイプ
28
28.6
8.2
3.5
60
静電性ウレタン
有
グレー
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ付タイプ
38
38.1
12.2
5.5
75
静電性ウレタン
有
グレー
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

バネ付タイプ
57
57.2
12.2
6.5
100
静電性ウレタン
有
グレー
113 ～ 513
150 ～ 550
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

印刷物などの搬送に最適です。ワークによりローラのサイズ・ウレタンタイプが選べます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
