シャフト 片端段付・両端めねじ/片端段付・片端めねじ
- 規格変更
- 規格拡張対象
- 通常価格(税別)
- -
- 税込価格
- -
【特長】片端段付・両端めねじ/片端段付・片端めねじタイプのシャフト（リニアシャ...
- 規格・仕様：
-
- 大口分納
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 基本形状：
- 片端段付
-
- 軸端形状（右）：
- めねじ
-
- 軸端部直角度：
- 直角度（0.2）
(i)ご注意
- 精密洗浄・電解研磨を行ったシャフト 片端段付・両端めねじを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

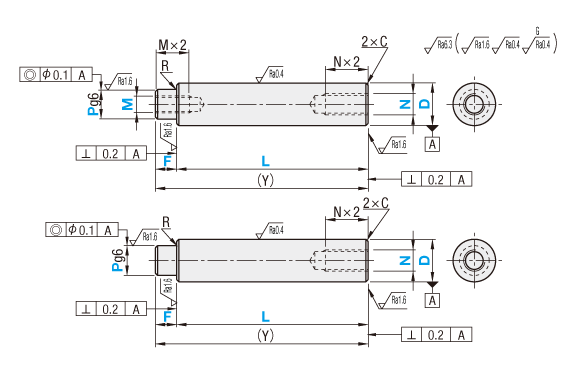

外形図・規格表
外形図
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。[ ! ]]L、F寸の寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | |||||
| 片端段付・両端めねじ | 片端段付・片端めねじ | |||||||
| D公差g6 | D公差h5 | D公差f8 | D公差g6 | D公差h5 | D公差f8 | |||
| SFAA | SFUE | − | SFNA | SFEU | − | SUJ2相当 | 高周波焼入 有効硬化層深さ >>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − |
| SSFAA | SSFUE | − | SSFNA | SSFEU | − | SUS440Cまたは 13Cr系ステンレス | ||
| PSFAA | PSFUE | − | PSFNA | PSFEU | − | SUJ2相当 | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上〜 | |
| PSSFAA | PSSFUE | − | PSSFNA | PSSFEU | − | SUS440Cまたは 13Cr系ステンレス | ||
| RSFAA | − | − | RSFNA | − | − | SUJ2相当 | 低温黒色クロムメッキ | |
| RSSFAA | − | − | RSSFNA | − | − | SUS440Cまたは 13Cr系ステンレス | ||
| − | − | PSFGA | − | − | PSNGA | S45C相当 | − | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚10μ以上〜 |
| − | − | PSSFGA | − | − | PSSNGA | SUS304 | ||
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。
規格表
| 型式 | - | L | - | F | - | P | - | M | - | N |
| SFAA20 | - | 400 | - | F25 | - | P16 | - | M10 | - | N10 |
| SFUE20 | - | 400 | - | F25 | - | P16 | - | M10 | - | N10 |
| SFNA20 | - | 400 | - | F25 | - | P15 | - | N10 |
| D公差 | |||
| D | g6 | h5 | f8 |
| 8 | −0.005 −0.014 | 0 −0.006 | −0.013 −0.035 |
| 10 | |||
| 12 | −0.006 −0.017 | 0 −0.008 | −0.016 −0.043 |
| 13 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | −0.007 −0.020 | 0 −0.009 | −0.020 −0.053 |
| 25 | |||
| 30 | |||
| 35 | −0.009 −0.025 | 0 −0.011 | −0.025 −0.064 |
| 40 | |||
| 50 | |||
| 型式 | 指定1mm単位 | M(並目) 選択 | N(並目) 選択 | (Y) Max. | R | C | ||||||||||||||||||||||||||
| Type | D | L | F | P | ||||||||||||||||||||||||||||
| 片端段付・両端めねじ | 片端段付・片端おねじ | 8 | 25〜1098 | 8≦D≦30 2≦F≦P×5 D≧35 2≦F≦P×4 | 3～6 | 3 | 3 | 4 | 5 | 1100 | 0.3 以下 | 0.5 以下 | ||||||||||||||||||||
| D公差g6 SFAA SSFAA PSFAA PSSFAA RSFAA RSSFAA D公差f8 PSFGA PSSFGA | D公差h5 SFUE SSFUE PSFUE PSSFUE | D公差g6 SFNA SSFNA PSFNA PSSFNA RSFNA RSSFNA D公差f8 PSNGA PSSNGA | D公差h5 SFEU SSFEU PSFEU PSSFEU | 10 | 25〜1198 | 3〜8 | 3 | 4 | 5 | 3 | 4 | 5 | 6 | 1200 | ||||||||||||||||||
| 12 | 25〜1398 | 3〜10 | 3 | 4 | 5 | 6 | (3) | 4 | 5 | 6 | 8 | 1400 | ||||||||||||||||||||
| 13 | 25〜1398 | 4〜11 | 3 | 4 | 5 | 6 | 8 | (3) | 4 | 5 | 6 | 8 | 1400 | |||||||||||||||||||
| 15 | 25〜1398 | 4〜13 | 3 | 4 | 5 | 6 | 8 | 10 | (3) | 4 | 5 | 6 | 8 | 10 | 1400 | |||||||||||||||||
| 16 | 25〜1398 | 4〜14 | 3 | 4 | 5 | 6 | 8 | 10 | 4 | 5 | 6 | 8 | 10 | 1400 | ||||||||||||||||||
| 18 | 25〜1398 | 5〜16 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | |||||||||||||||||
| 20 | 25〜1398 | 5〜17 | 4 | 5 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | 1.0 以下 | ||||||||||||||||
| 25 | 25〜1398 | 6〜22 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 1400 | |||||||||||||||
| 30 | 25〜1498 | 8〜27 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 16 | 20 | 1500 | |||||||||||||||
| 35 | 25〜1498 | 9〜32 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 8 | 10 | 12 | 16 | 20 | 24 | 1500 | 0.5 以下 | ||||||||||||||
| 40 | 25〜1498 | 11〜37 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | |||||||||||||||
| [ ! ]低温黒色クロムメッキ品はD≦30、Y≦1000です。 | 50 | 25〜1498 | 11〜47 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 12 | 16 | 20 | 24 | 30 | 1500 | |||||||||||||||
[ ! ]M×2.5＋4＋N×2.5＋4≧（Y）の場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
•片端段付・両端めねじ [ ! ]P寸法はM＋3≦Pが必要です。•片端段付・片端めねじ [ ! ]L寸はN×3≦Lが必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工詳細
■出荷日
| 3 | 日目出荷 |
●低温黒色クロムメッキ品
| 8 | 日目出荷 |
・追加工詳細は下記タブよりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を 精密に変更
| ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 | SFAA30-400.5-F25-P16-M10-N10-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WSC | スパナ溝2箇所追加
|
| [ ! ]D=6以上適用 [ ! ]WSC, X =指定1mm単位 [ ! ]WSC+X+ℓ1×2＜L [ ! ]WSC（X）≧0 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 | SFAA30-400-F25-P16-M10-N10-WSC12-X8 | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加
|
| [ ! ]FC,E=指定1mm単位 [ ! ]D≦30：FC≦5×D、 D≧35：FC≦3×D [ ! ]E=0またはE≧2 [ NG ]WFCとの併用不可 | SFAA30-400-F25-P16-M10-N10-FC10-E8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WFC | 平面取り2箇所追加
|
| [ ! ]WFC,A,E=指定1mm単位 [ ! ]D≦30：WFC≦5×D、 D≧35：WFC≦3×D [ ! ]A（E）=0またはA（E）≧2 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ]FCとの併用不可 [ NG ]LFCとの併用不可 | SFAA30-400-F25-P16-M10-N10-WFC10-A8-E20 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RC | 90度平面取り1箇所追加
|
| [ ! ]D=10～30適用 [ ! ]RC=指定1mm単位 [ ! ]RC+b1≦L [ ! ]RC≧2 [ NG ]WRCとの併用不可 | SFAA30-400-F25-P16-M10-N10-RC10 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WRC | 90度平面取り2箇所追加
|
| [ ! ]D=10～30適用 [ ! ]WRC=指定1mm単位 [ ! ]WRC+b1≦L [ ! ]WRC（Y）≧2 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ]RCとの併用不可 | SFAA30-400-F25-P16-M10-N10-WRC10-Y10 | 1,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSC | めねじを細目ねじに変更 |
| [ ! ]D=12以上適用 [ NG ]NDとの併用不可 | SFAA30-400-F25-P16-M10-NSC14 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MD ND | めねじ有効長を | ー | [ ! ]D=10～30かつ、M（N）=6～20適用 [ ! ]片端めねじ：MD×3.5+4≦L [ ! ]両端めねじ：MD×3.5+4+ND×3.5+4≦L [ NG ]NSCとの併用不可 | SFAA30-400-F25-P16-MD6-ND6 | MD：200 ND：200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LFC | 段部平面取り追加
|
| [ ! ]LFC≦F [ ! ]D-M≧1 [ NG ]WFCとの併用不可 | SFAA30-400-F25-P16-M10-N10-LFC10-A0 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

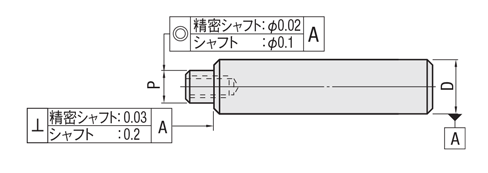

真円度（M）、真直度（K）、L寸法公差、直角度
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 7 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 7 | 10 | 0.011 |
| 10 | 18 | 0.014 |
| 18 | 30 | 0.017 |
| 30 | 50 | 0.020 |
■真直度 K
| D | L | 真直度 K | |
|---|---|---|---|
| 8～50 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
| L | 真直度 K | |
|---|---|---|
| L≦100 | 0.025以下 | |
| L＞100 | （L/100）×0.025以下 | |
■L寸法公差
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
(例)
■焼なましによる硬度低下加工部
・段付 ・スパナ溝 ・平面取り ・90度平面取り
■めねじの硬度低下条件
めねじは材質や選定条件により硬度低下の条件が異なります。
- SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
- SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 8・10 | 0.5以上 | 0.5以上 | ||
| 12・13 | 0.7以上 | |||
| 15～20 | 0.7以上 | |||
| 25～50 | 1.0以上 | |||
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例)メッキ残り部:段付き おねじシャフト 平面取り追加
///部:メッキ残部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | ー | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | ー | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | ー | 1箇所まで指定可能 | |||||
| 同軸度変更 | ー | 可能 | |||||
| おねじ左ねじ変更 | ー | 可能 | |||||
| すり割り溝追加 | ー | 1箇所まで指定可能 | |||||
| C面取り幅変更 | ー | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
■規格外品サービスのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
規格外品サービスによくある質問
型番リスト
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
8
|
25 ～ 1098
|
g6
|
高周波焼入(58HRC～)
|
3
|
3 ～ 5
|
-
|
-
|
-
|
2 ～ 30
|
6
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 5
|
3 ～ 6
|
-
|
-
|
-
|
2 ～ 40
|
6 ～ 8
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 6
|
3 ～ 8
|
-
|
-
|
-
|
2 ～ 50
|
6 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 6
|
-
|
-
|
6
|
-
|
2 ～ 50
|
6 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 6
|
-
|
-
|
-
|
8
|
2 ～ 50
|
6 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
3 ～ 8
|
6
|
-
|
-
|
2 ～ 50
|
6 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6
|
6
|
-
|
2 ～ 50
|
6 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6
|
-
|
8
|
2 ～ 50
|
6 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 8
|
3 ～ 8
|
-
|
-
|
-
|
2 ～ 55
|
6 ～ 11
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 8
|
-
|
-
|
6 ～ 8
|
-
|
2 ～ 55
|
6 ～ 11
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 8
|
-
|
-
|
-
|
8
|
2 ～ 55
|
6 ～ 11
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
3 ～ 8
|
6 ～ 8
|
-
|
-
|
2 ～ 55
|
6 ～ 11
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 8
|
6 ～ 8
|
-
|
2 ～ 55
|
6 ～ 11
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 8
|
-
|
8
|
2 ～ 55
|
6 ～ 11
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
3 ～ 10
|
-
|
-
|
-
|
2 ～ 65
|
6 ～ 13
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
-
|
-
|
6 ～ 10
|
-
|
2 ～ 65
|
6 ～ 13
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
-
|
-
|
-
|
8 ～ 10
|
2 ～ 65
|
6 ～ 13
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
3 ～ 10
|
6 ～ 10
|
-
|
-
|
2 ～ 65
|
6 ～ 13
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 10
|
6 ～ 10
|
-
|
2 ～ 65
|
6 ～ 13
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 10
|
-
|
8 ～ 10
|
2 ～ 65
|
6 ～ 13
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
4 ～ 10
|
-
|
-
|
-
|
2 ～ 70
|
6 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
-
|
-
|
6 ～ 10
|
-
|
2 ～ 70
|
6 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
-
|
-
|
-
|
8 ～ 10
|
2 ～ 70
|
6 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
4 ～ 10
|
6 ～ 10
|
-
|
-
|
2 ～ 70
|
6 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 10
|
6 ～ 10
|
-
|
2 ～ 70
|
6 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 10
|
-
|
8 ～ 10
|
2 ～ 70
|
6 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
4 ～ 12
|
-
|
-
|
-
|
2 ～ 80
|
6 ～ 16
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
-
|
-
|
6 ～ 12
|
-
|
2 ～ 80
|
6 ～ 16
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
-
|
-
|
-
|
8 ～ 12
|
2 ～ 80
|
6 ～ 16
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
4 ～ 12
|
6 ～ 12
|
-
|
-
|
2 ～ 80
|
6 ～ 16
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 12
|
6 ～ 12
|
-
|
2 ～ 80
|
6 ～ 16
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 12
|
-
|
8 ～ 12
|
2 ～ 80
|
6 ～ 16
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 12
|
4 ～ 12
|
-
|
-
|
-
|
2 ～ 85
|
8 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 12
|
-
|
-
|
6 ～ 12
|
-
|
2 ～ 85
|
8 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 12
|
-
|
-
|
-
|
8 ～ 14
|
2 ～ 85
|
8 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
4 ～ 12
|
6 ～ 12
|
-
|
-
|
2 ～ 85
|
8 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 12
|
6 ～ 12
|
-
|
2 ～ 85
|
8 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 12
|
-
|
8 ～ 14
|
2 ～ 85
|
8 ～ 17
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 16
|
4 ～ 16
|
-
|
-
|
-
|
2 ～ 110
|
8 ～ 22
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 16
|
-
|
-
|
6 ～ 16
|
-
|
2 ～ 110
|
8 ～ 22
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 16
|
-
|
-
|
-
|
8 ～ 18
|
2 ～ 110
|
8 ～ 22
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
4 ～ 16
|
6 ～ 16
|
-
|
-
|
2 ～ 110
|
8 ～ 22
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 16
|
6 ～ 16
|
-
|
2 ～ 110
|
8 ～ 22
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 16
|
-
|
8 ～ 18
|
2 ～ 110
|
8 ～ 22
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 24
|
6 ～ 20
|
-
|
-
|
-
|
2 ～ 135
|
9 ～ 27
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 24
|
-
|
-
|
6 ～ 20
|
-
|
2 ～ 135
|
9 ～ 27
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 24
|
-
|
-
|
-
|
8 ～ 18
|
2 ～ 135
|
9 ～ 27
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
6 ～ 20
|
6 ～ 20
|
-
|
-
|
2 ～ 135
|
9 ～ 27
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 20
|
6 ～ 20
|
-
|
2 ～ 135
|
9 ～ 27
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
-
|
6 ～ 20
|
-
|
8 ～ 18
|
2 ～ 135
|
9 ～ 27
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 24
|
8 ～ 24
|
-
|
-
|
-
|
2 ～ 128
|
9 ～ 32
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 24
|
-
|
-
|
-
|
8 ～ 18
|
2 ～ 128
|
9 ～ 32
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
6 ～ 30
|
10 ～ 30
|
-
|
-
|
-
|
2 ～ 148
|
11 ～ 37
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
6 ～ 30
|
-
|
-
|
-
|
10 ～ 18
|
2 ～ 148
|
11 ～ 37
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
6 ～ 30
|
12 ～ 30
|
-
|
-
|
-
|
2 ～ 188
|
11 ～ 47
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
めねじ
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
6 ～ 30
|
-
|
-
|
-
|
12 ～ 18
|
2 ～ 188
|
11 ～ 47
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
8
|
25 ～ 1098
|
h5
|
高周波焼入(58HRC～)
|
-
|
3 ～ 5
|
-
|
-
|
-
|
2 ～ 24
|
3 ～ 6
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
h5
|
高周波焼入(58HRC～)
|
-
|
3 ～ 6
|
-
|
-
|
-
|
2 ～ 32
|
3 ～ 8
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
h5
|
高周波焼入(58HRC～)
|
-
|
3 ～ 8
|
-
|
-
|
-
|
2 ～ 40
|
3 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
加工なし
|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
h5
|
高周波焼入(58HRC～)
|
-
|
-
|
-
|
6
|
-
|
2 ～ 40
|
3 ～ 10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】片端段付・両端めねじ/片端段付・片端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
(i)ご注意
- 精密洗浄・電解研磨を行ったシャフト 片端段付・両端めねじを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||||||||||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 250 | L251 〜 300 | L301 〜 350 | L351 〜 400 | L401 〜 450 | L451 〜 500 | L501 〜 550 | L551 〜 600 | L601 〜 650 | L651 〜 700 | L701 〜 750 | L751 〜 800 | L801 〜 850 | L851 〜 900 | L901 〜 950 | L951 〜 1000 | L1001 〜 1100 | L1101 〜 1200 | L1201 〜 1300 | L1301 〜 1400 | L1401 〜 1498 |
| SFAA [ ! ] SFUE [ ! ] SFNA [ ! ] SFEU | 8 | 900 | 980 | 1,050 | 1,110 | 1,190 | 1,250 | 1,320 | 1,390 | 1,460 | 1,520 | 1,590 | 1,650 | 1,710 | 1,770 | 1,840 | 1,900 | 1,850 | 1,910 | 1,970 | 2,030 | 2,280 | － | － | － | － |
| 10 | 950 | 1,020 | 1,090 | 1,170 | 1,230 | 1,300 | 1,370 | 1,430 | 1,500 | 1,560 | 1,630 | 1,690 | 1,750 | 1,820 | 1,880 | 1,940 | 1,890 | 1,950 | 2,010 | 2,070 | 2,320 | 2,450 | － | － | － | |
| 12 | 1,000 | 1,070 | 1,130 | 1,210 | 1,270 | 1,340 | 1,410 | 1,470 | 1,530 | 1,600 | 1,660 | 1,720 | 1,790 | 1,850 | 1,910 | 1,980 | 2,040 | 2,100 | 2,170 | 2,230 | 2,230 | 2,340 | 2,600 | 2,740 | － | |
| 13 | 1,000 | 1,120 | 1,210 | 1,290 | 1,380 | 1,460 | 1,530 | 1,610 | 1,690 | 1,760 | 1,840 | 1,920 | 2,000 | 2,080 | 2,150 | 2,230 | 2,310 | 2,380 | 2,460 | 2,540 | 2,540 | 2,690 | 3,000 | 3,160 | － | |
| 15 | 1,010 | 1,190 | 1,290 | 1,390 | 1,480 | 1,560 | 1,660 | 1,740 | 1,840 | 1,920 | 2,020 | 2,100 | 2,190 | 2,280 | 2,370 | 2,460 | 2,550 | 2,650 | 2,730 | 2,810 | 3,390 | 3,590 | 3,790 | 4,010 | － | |
| 16 | 1,020 | 1,200 | 1,290 | 1,390 | 1,470 | 1,550 | 1,640 | 1,720 | 1,810 | 1,890 | 1,970 | 2,060 | 2,140 | 2,230 | 2,310 | 2,390 | 2,490 | 2,570 | 2,650 | 2,730 | 3,290 | 3,480 | 3,660 | 3,860 | － | |
| 18 | 1,030 | 1,280 | 1,400 | 1,500 | 1,600 | 1,700 | 1,810 | 1,900 | 2,010 | 2,110 | 2,210 | 2,310 | 2,420 | 2,510 | 2,610 | 2,720 | 2,810 | 2,920 | 3,020 | 3,120 | 3,760 | 3,990 | 4,220 | 4,450 | － | |
| 20 | 1,040 | 1,320 | 1,430 | 1,530 | 1,630 | 1,720 | 1,830 | 1,920 | 2,030 | 2,120 | 2,220 | 2,320 | 2,420 | 2,520 | 2,610 | 2,720 | 2,810 | 2,920 | 3,020 | 3,120 | 3,760 | 3,990 | 4,220 | 4,450 | － | |
| 25 | 1,050 | 1,520 | 1,660 | 1,810 | 1,940 | 2,090 | 2,230 | 2,370 | 2,510 | 2,660 | 2,790 | 2,940 | 3,080 | 3,220 | 3,370 | 3,510 | 3,650 | 3,790 | 3,940 | 4,070 | 4,940 | 5,260 | 5,590 | 5,900 | － | |
| 30 | 1,060 | 1,600 | 1,870 | 2,050 | 2,230 | 2,390 | 2,570 | 2,750 | 2,930 | 3,110 | 3,290 | 3,470 | 3,640 | 3,820 | 4,000 | 4,170 | 4,350 | 4,530 | 4,700 | 4,880 | 5,240 | 5,600 | 5,940 | 6,300 | 6,660 | |
| 35 | 1,070 | 1,610 | 2,130 | 2,680 | 3,010 | 3,010 | 3,340 | 3,340 | 3,680 | 3,680 | 4,010 | 4,010 | 5,070 | 5,070 | 5,070 | 5,070 | 5,730 | 5,730 | 5,730 | 5,730 | 6,430 | 6,430 | 8,030 | 8,030 | 8,030 | |
| 40 | 1,220 | 1,840 | 2,430 | 3,050 | 3,450 | 3,450 | 3,850 | 3,850 | 4,250 | 4,250 | 4,660 | 4,660 | 5,890 | 5,890 | 5,890 | 5,890 | 6,690 | 6,690 | 6,690 | 6,690 | 7,520 | 7,520 | 9,390 | 9,390 | 9,390 | |
| 50 | 1,320 | 1,980 | 2,650 | 3,310 | 3,840 | 3,840 | 4,390 | 4,390 | 4,900 | 4,900 | 5,430 | 5,430 | 6,940 | 6,940 | 6,940 | 6,940 | 8,000 | 8,000 | 8,000 | 8,000 | 9,040 | 9,040 | 11,300 | 11,300 | 11,300 | |
| SSFAA [ ! ] SSFUE [ ! ] SSFNA [ ! ] SSFEU | 8 | 1,000 | 1,160 | 1,310 | 1,470 | 1,620 | 1,760 | 1,910 | 2,060 | 2,210 | 2,350 | 2,490 | 2,640 | 2,780 | 2,930 | 3,080 | 3,220 | 3,180 | 3,320 | 3,450 | 3,590 | 4,100 | － | － | － | － |
| 10 | 1,050 | 1,220 | 1,390 | 1,540 | 1,690 | 1,850 | 2,010 | 2,150 | 2,310 | 2,460 | 2,610 | 2,760 | 2,920 | 3,080 | 3,220 | 3,380 | 3,330 | 3,480 | 3,620 | 3,770 | 4,290 | 4,610 | － | － | － | |
| 12 | 1,120 | 1,320 | 1,510 | 1,700 | 1,880 | 2,070 | 2,250 | 2,430 | 2,610 | 2,790 | 2,970 | 3,160 | 3,340 | 3,520 | 3,710 | 3,890 | 4,060 | 4,250 | 4,430 | 4,620 | 4,700 | 5,040 | 5,710 | 6,080 | － | |
| 13 | 1,170 | 1,380 | 1,580 | 1,760 | 1,960 | 2,150 | 2,340 | 2,540 | 2,730 | 2,930 | 3,120 | 3,320 | 3,510 | 3,710 | 3,900 | 4,080 | 4,280 | 4,470 | 4,670 | 4,860 | 4,960 | 5,320 | 6,030 | 6,420 | － | |
| 15 | 1,240 | 1,480 | 1,710 | 1,940 | 2,160 | 2,390 | 2,610 | 2,850 | 3,080 | 3,300 | 3,530 | 3,750 | 3,980 | 4,210 | 4,430 | 4,660 | 4,880 | 5,110 | 5,340 | 5,570 | 6,810 | 7,330 | 7,880 | 8,460 | － | |
| 16 | 1,270 | 1,520 | 1,760 | 2,000 | 2,240 | 2,480 | 2,710 | 2,950 | 3,190 | 3,420 | 3,660 | 3,900 | 4,140 | 4,380 | 4,610 | 4,850 | 5,090 | 5,320 | 5,570 | 5,800 | 7,110 | 7,640 | 8,180 | 8,720 | － | |
| 18 | 1,340 | 1,620 | 1,880 | 2,140 | 2,400 | 2,670 | 2,940 | 3,200 | 3,470 | 3,730 | 3,990 | 4,250 | 4,520 | 4,780 | 5,040 | 5,300 | 5,570 | 5,830 | 6,090 | 6,350 | 7,790 | 8,390 | 8,990 | 9,580 | － | |
| 20 | 1,380 | 1,630 | 1,880 | 2,140 | 2,400 | 2,670 | 2,940 | 3,200 | 3,470 | 3,730 | 3,990 | 4,250 | 4,520 | 4,780 | 5,040 | 5,300 | 5,570 | 5,830 | 6,090 | 6,350 | 7,790 | 8,390 | 8,990 | 9,580 | － | |
| 25 | 1,600 | 2,070 | 2,490 | 2,910 | 3,330 | 3,750 | 4,170 | 4,590 | 5,010 | 5,430 | 5,850 | 6,270 | 6,690 | 7,110 | 7,530 | 7,950 | 8,370 | 8,790 | 9,210 | 9,630 | 11,840 | 12,800 | 13,740 | 14,700 | － | |
| 30 | 1,610 | 2,360 | 2,880 | 3,390 | 3,910 | 4,420 | 4,940 | 5,450 | 5,960 | 6,490 | 6,990 | 7,470 | 8,030 | 8,550 | 9,060 | 9,180 | 10,090 | 10,610 | 10,900 | 10,900 | 12,660 | 12,950 | 14,720 | 15,750 | 16,190 | |
| 35 | 1,620 | 2,430 | 3,240 | 4,040 | 4,900 | 4,900 | 5,760 | 5,760 | 6,630 | 6,630 | 7,480 | 7,480 | 9,190 | 9,190 | 9,190 | 9,190 | 10,910 | 10,910 | 10,910 | 10,910 | 12,960 | 12,960 | 16,200 | 16,200 | 16,200 | |
| 40 | 1,940 | 2,910 | 3,870 | 4,860 | 5,930 | 5,930 | 7,020 | 7,020 | 8,130 | 8,130 | 9,210 | 9,210 | 11,380 | 11,380 | 11,380 | 11,380 | 13,570 | 13,570 | 13,570 | 13,570 | 16,080 | 16,080 | 20,100 | 20,100 | 20,100 | |
| 50 | 2,600 | 3,910 | 5,200 | 6,500 | 8,090 | 8,090 | 9,660 | 9,660 | 11,220 | 11,220 | 12,810 | 12,810 | 15,960 | 15,960 | 15,960 | 15,960 | 19,120 | 19,120 | 19,120 | 19,120 | 22,620 | 22,620 | 28,290 | 28,290 | 28,290 | |
| PSFAA [ ! ] PSFUE [ ! ] PSFNA [ ! ] PSFEU | 8 | 910 | 1,010 | 1,090 | 1,180 | 1,260 | 1,340 | 1,430 | 1,510 | 1,590 | 1,660 | 1,740 | 1,820 | 1,890 | 1,970 | 2,050 | 2,130 | 2,080 | 2,150 | 2,230 | 2,300 | 2,590 | － | － | － | － |
| 10 | 970 | 1,050 | 1,140 | 1,230 | 1,310 | 1,400 | 1,480 | 1,550 | 1,630 | 1,710 | 1,790 | 1,870 | 1,940 | 2,030 | 2,100 | 2,170 | 2,130 | 2,210 | 2,280 | 2,350 | 2,650 | 2,800 | － | － | － | |
| 12 | 1,010 | 1,100 | 1,190 | 1,270 | 1,350 | 1,450 | 1,520 | 1,610 | 1,680 | 1,760 | 1,840 | 1,920 | 2,000 | 2,080 | 2,160 | 2,240 | 2,320 | 2,390 | 2,480 | 2,550 | 2,560 | 2,710 | 3,030 | 3,190 | － | |
| 13 | 1,050 | 1,160 | 1,260 | 1,370 | 1,460 | 1,550 | 1,650 | 1,740 | 1,840 | 1,930 | 2,040 | 2,120 | 2,230 | 2,310 | 2,420 | 2,500 | 2,600 | 2,700 | 2,790 | 2,890 | 2,900 | 3,080 | 3,450 | 3,640 | － | |
| 15 | 1,110 | 1,240 | 1,370 | 1,480 | 1,600 | 1,710 | 1,820 | 1,930 | 2,050 | 2,160 | 2,270 | 2,380 | 2,500 | 2,610 | 2,720 | 2,840 | 2,950 | 3,070 | 3,170 | 3,290 | 3,980 | 4,230 | 4,500 | 4,800 | － | |
| 16 | 1,130 | 1,250 | 1,370 | 1,470 | 1,580 | 1,680 | 1,790 | 1,890 | 2,000 | 2,100 | 2,210 | 2,310 | 2,430 | 2,530 | 2,640 | 2,740 | 2,850 | 2,950 | 3,060 | 3,160 | 3,810 | 4,050 | 4,320 | 4,600 | － | |
| 18 | 1,190 | 1,300 | 1,420 | 1,530 | 1,640 | 1,750 | 1,860 | 1,960 | 2,080 | 2,180 | 2,300 | 2,400 | 2,520 | 2,630 | 2,740 | 2,850 | 2,950 | 3,070 | 3,170 | 3,290 | 3,970 | 4,210 | 4,470 | 4,760 | － | |
| 20 | 1,250 | 1,400 | 1,530 | 1,660 | 1,800 | 1,920 | 2,060 | 2,190 | 2,320 | 2,460 | 2,580 | 2,720 | 2,850 | 2,980 | 3,110 | 3,240 | 3,380 | 3,510 | 3,640 | 3,770 | 4,570 | 4,870 | 5,200 | 5,550 | － | |
| 25 | 1,380 | 1,600 | 1,790 | 1,960 | 2,140 | 2,330 | 2,510 | 2,700 | 2,880 | 3,060 | 3,240 | 3,420 | 3,610 | 3,790 | 3,970 | 4,160 | 4,340 | 4,520 | 4,700 | 4,880 | 5,940 | 6,350 | 6,790 | 7,270 | － | |
| 30 | 1,390 | 1,770 | 2,000 | 2,220 | 2,440 | 2,660 | 2,880 | 3,100 | 3,320 | 3,540 | 3,760 | 3,980 | 4,200 | 4,420 | 4,640 | 4,860 | 5,080 | 5,300 | 5,520 | 5,740 | 6,180 | 6,630 | 7,070 | 7,510 | 7,950 | |
| 35 | 1,400 | 2,090 | 2,790 | 3,490 | 3,930 | 3,930 | 4,350 | 4,350 | 4,790 | 4,790 | 5,230 | 5,230 | 6,630 | 6,630 | 6,630 | 6,630 | 7,470 | 7,470 | 7,470 | 7,470 | 8,380 | 8,380 | 10,470 | 10,470 | 10,470 | |
| 40 | 1,580 | 2,380 | 3,170 | 3,960 | 4,490 | 4,490 | 5,020 | 5,020 | 5,550 | 5,550 | 6,090 | 6,090 | 7,690 | 7,690 | 7,690 | 7,690 | 8,730 | 8,730 | 8,730 | 8,730 | 9,790 | 9,790 | 12,220 | 12,220 | 12,220 | |
| 50 | 1,730 | 2,590 | 3,450 | 4,310 | 5,010 | 5,010 | 5,710 | 5,710 | 6,390 | 6,390 | 7,080 | 7,080 | 9,030 | 9,030 | 9,030 | 9,030 | 10,440 | 10,440 | 10,440 | 10,440 | 11,780 | 11,780 | 14,740 | 14,740 | 14,740 | |
| PSSFAA [ ! ] PSSFUE [ ! ] PSSFNA [ ! ] PSSFEU | 8 | 1,030 | 1,230 | 1,430 | 1,610 | 1,790 | 1,960 | 2,140 | 2,320 | 2,500 | 2,680 | 2,860 | 3,030 | 3,210 | 3,390 | 3,570 | 3,760 | 3,710 | 3,870 | 4,040 | 4,220 | 4,830 | － | － | － | － |
| 10 | 1,090 | 1,300 | 1,500 | 1,690 | 1,880 | 2,070 | 2,260 | 2,450 | 2,640 | 2,820 | 3,010 | 3,200 | 3,390 | 3,580 | 3,770 | 3,960 | 3,920 | 4,100 | 4,270 | 4,450 | 5,090 | 5,480 | － | － | － | |
| 12 | 1,180 | 1,430 | 1,660 | 1,890 | 2,120 | 2,340 | 2,570 | 2,800 | 3,030 | 3,270 | 3,490 | 3,720 | 3,950 | 4,180 | 4,410 | 4,640 | 4,860 | 5,090 | 5,320 | 5,550 | 5,670 | 6,100 | 6,930 | 7,380 | － | |
| 13 | 1,210 | 1,460 | 1,700 | 1,930 | 2,170 | 2,420 | 2,650 | 2,890 | 3,120 | 3,360 | 3,590 | 3,830 | 4,060 | 4,310 | 4,540 | 4,780 | 5,020 | 5,250 | 5,490 | 5,720 | 5,850 | 6,290 | 7,150 | 7,610 | － | |
| 15 | 1,300 | 1,610 | 1,890 | 2,170 | 2,470 | 2,750 | 3,030 | 3,320 | 3,610 | 3,900 | 4,180 | 4,460 | 4,760 | 5,040 | 5,320 | 5,610 | 5,900 | 6,180 | 6,470 | 6,750 | 8,300 | 8,950 | 9,630 | 10,360 | － | |
| 16 | 1,340 | 1,650 | 1,940 | 2,240 | 2,540 | 2,840 | 3,130 | 3,420 | 3,730 | 4,020 | 4,320 | 4,620 | 4,910 | 5,210 | 5,510 | 5,810 | 6,100 | 6,390 | 6,700 | 6,990 | 8,590 | 9,260 | 10,000 | 10,790 | － | |
| 18 | 1,470 | 1,840 | 2,220 | 2,590 | 2,960 | 3,340 | 3,710 | 4,080 | 4,460 | 4,830 | 5,210 | 5,580 | 5,950 | 6,330 | 6,700 | 7,080 | 7,440 | 7,820 | 8,200 | 8,570 | 10,550 | 11,390 | 12,310 | 13,290 | － | |
| 20 | 1,470 | 1,840 | 2,220 | 2,590 | 2,960 | 3,340 | 3,710 | 4,080 | 4,460 | 4,830 | 5,210 | 5,580 | 5,950 | 6,330 | 6,700 | 7,080 | 7,440 | 7,820 | 8,200 | 8,570 | 10,550 | 11,390 | 12,310 | 13,290 | － | |
| 25 | 1,770 | 2,310 | 2,850 | 3,390 | 3,930 | 4,460 | 5,010 | 5,540 | 6,080 | 6,630 | 7,160 | 7,700 | 8,240 | 8,780 | 9,310 | 9,860 | 10,400 | 10,930 | 11,470 | 12,010 | 14,820 | 16,030 | 17,310 | 18,700 | － | |
| 30 | 1,970 | 2,610 | 3,260 | 3,900 | 4,540 | 5,180 | 5,820 | 6,460 | 7,100 | 7,740 | 8,380 | 9,020 | 9,660 | 10,300 | 10,940 | 11,580 | 12,220 | 12,860 | 13,500 | 14,140 | 15,420 | 16,710 | 17,980 | 19,270 | 20,540 | |
| 35 | 2,300 | 3,450 | 4,590 | 5,740 | 6,960 | 6,960 | 8,160 | 8,160 | 9,390 | 9,390 | 10,590 | 10,590 | 13,020 | 13,020 | 13,020 | 13,020 | 15,450 | 15,450 | 15,450 | 15,450 | 18,350 | 18,350 | 22,930 | 22,930 | 22,930 | |
| 40 | 2,750 | 4,130 | 5,490 | 6,870 | 8,420 | 8,420 | 9,980 | 9,980 | 11,510 | 11,510 | 13,060 | 13,060 | 16,130 | 16,130 | 16,130 | 16,130 | 19,230 | 19,230 | 19,230 | 19,230 | 22,790 | 22,790 | 28,480 | 28,480 | 28,480 | |
| 50 | 3,690 | 5,530 | 7,360 | 9,210 | 11,460 | 11,460 | 13,670 | 13,670 | 15,920 | 15,920 | 18,150 | 18,150 | 22,630 | 22,630 | 22,630 | 22,630 | 27,110 | 27,110 | 27,110 | 27,110 | 32,050 | 32,050 | 40,070 | 40,070 | 40,070 | |
[ ! ]D公差h5は、上記価格に¥410プラス。
◦片端段付・片端めねじ
[ ! ]D公差h5は、上記価格に¥330プラス。
[ ! ]D公差g6は、上記価格に¥80マイナス。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 998 |
| RSFAA [ ! ]RSFNA | 8 | 1,380 | 1,670 | 2,010 | 2,360 | 2,550 | 2,800 | 3,070 | 3,310 | 3,580 | 3,710 |
| 10 | 1,380 | 1,720 | 2,070 | 2,480 | 2,780 | 3,030 | 3,300 | 3,440 | 3,740 | 4,200 | |
| 12 | 1,440 | 1,840 | 2,250 | 2,660 | 2,980 | 3,370 | 3,760 | 3,890 | 4,290 | 4,990 | |
| 13 | 1,440 | 1,850 | 2,270 | 2,720 | 3,120 | 3,500 | 3,900 | 4,030 | 4,570 | 5,030 | |
| 15 | 1,610 | 2,040 | 2,520 | 3,070 | 3,520 | 4,020 | 4,540 | 4,660 | 4,990 | 5,850 | |
| 16 | 1,610 | 2,090 | 2,580 | 3,190 | 3,760 | 4,240 | 4,760 | 4,850 | 5,300 | 6,160 | |
| 18 | 1,670 | 2,220 | 2,770 | 3,430 | 4,070 | 4,700 | 5,120 | 5,200 | 6,250 | 7,330 | |
| 20 | 1,730 | 2,380 | 2,990 | 3,730 | 4,470 | 4,960 | 5,440 | 5,800 | 6,900 | 7,570 | |
| 25 | 2,300 | 3,210 | 4,160 | 5,050 | 5,860 | 6,580 | 7,250 | 7,670 | 9,160 | 11,040 | |
| 30 | 2,630 | 3,720 | 4,630 | 5,750 | 6,580 | 7,550 | 8,690 | 9,800 | 11,820 | 14,230 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 | L501 〜 600 | L601 〜 800 | L801 〜 998 |
| RSSFAA [ ! ]RSSFNA | 8 | 1,470 | 1,850 | 2,270 | 2,720 | 2,980 | 3,390 | 3,810 | 4,210 | 4,650 | 5,040 |
| 10 | 1,480 | 1,920 | 2,360 | 2,860 | 3,240 | 3,680 | 4,110 | 4,430 | 4,900 | 5,640 | |
| 12 | 1,560 | 2,090 | 2,630 | 3,150 | 3,590 | 4,210 | 4,840 | 5,200 | 5,850 | 7,010 | |
| 13 | 1,610 | 2,100 | 2,640 | 3,190 | 3,710 | 4,310 | 4,940 | 5,310 | 6,080 | 7,200 | |
| 15 | 1,840 | 2,330 | 2,940 | 3,620 | 4,200 | 4,980 | 5,780 | 6,170 | 6,770 | 8,180 | |
| 16 | 1,860 | 2,420 | 3,060 | 3,800 | 4,530 | 5,310 | 6,140 | 6,540 | 7,300 | 8,770 | |
| 18 | 1,980 | 2,550 | 3,260 | 4,070 | 4,880 | 5,840 | 6,580 | 6,980 | 8,350 | 10,080 | |
| 20 | 2,070 | 2,690 | 3,440 | 4,340 | 5,250 | 6,070 | 6,880 | 7,570 | 9,000 | 10,320 | |
| 25 | 2,850 | 3,760 | 4,990 | 6,150 | 7,250 | 8,530 | 9,740 | 10,720 | 12,770 | 15,750 | |
| 30 | 3,170 | 4,480 | 5,640 | 7,100 | 8,260 | 9,910 | 11,730 | 13,500 | 16,210 | 19,970 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSFGA [ ! ]PSNGA | 8 | 980 | 1,620 | 1,910 | 2,210 | 2,950 | 3,030 | 3,130 | － |
| 10 | 960 | 1,560 | 1,820 | 2,060 | 3,170 | 3,260 | 3,350 | － | |
| 12 | 950 | 1,560 | 1,840 | 2,100 | 2,800 | 3,070 | 3,420 | 4,280 | |
| 13 | 970 | 1,600 | 1,870 | 2,150 | 2,880 | 3,170 | 3,510 | 4,380 | |
| 15・16 | 1,060 | 1,760 | 2,090 | 2,420 | 3,210 | 3,550 | 3,980 | 4,810 | |
| 18・20 | 1,070 | 1,760 | 2,130 | 2,480 | 3,280 | 3,620 | 3,960 | 5,360 | |
| 25 | 1,550 | 2,590 | 3,010 | 3,450 | 4,360 | 4,960 | 5,220 | 6,700 | |
| 30 | 1,800 | 2,680 | 3,240 | 3,800 | 4,790 | 5,340 | 6,500 | 8,140 | |
| 35 | 1,940 | 3,240 | 4,030 | 4,830 | 6,110 | 6,900 | 7,720 | 9,660 | |
| 40 | 2,230 | 3,690 | 4,650 | 5,620 | 7,080 | 8,030 | 9,010 | 11,260 | |
| 50 | 2,530 | 4,260 | 5,820 | 7,330 | 9,390 | 10,930 | 12,430 | 15,550 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSSFGA [ ! ]PSSNGA | 8 | 1,220 | 2,030 | 2,890 | 3,980 | 4,210 | 4,880 | 5,750 | － |
| 10 | 1,190 | 1,950 | 2,740 | 3,760 | 5,200 | 5,590 | 6,290 | － | |
| 12 | 1,290 | 2,140 | 2,890 | 3,830 | 4,820 | 6,100 | 6,850 | 7,620 | |
| 13 | 1,290 | 2,150 | 2,910 | 3,850 | 4,850 | 6,130 | 6,850 | 7,620 | |
| 15・16 | 1,470 | 2,420 | 3,130 | 4,220 | 5,300 | 6,480 | 7,760 | 8,680 | |
| 18・20 | 1,750 | 2,940 | 3,640 | 4,880 | 6,090 | 7,290 | 8,450 | 9,840 | |
| 25 | 1,840 | 3,080 | 3,800 | 5,170 | 6,500 | 7,860 | 9,220 | 10,310 | |
| 30 | 2,370 | 3,570 | 4,400 | 6,110 | 7,800 | 9,500 | 11,200 | 14,010 | |
| 35 | 2,760 | 4,620 | 6,660 | 8,690 | 10,730 | 12,760 | 15,170 | 18,960 | |
| 40 | 3,310 | 5,540 | 8,130 | 10,720 | 13,300 | 15,900 | 18,860 | 23,570 | |
| 50 | 4,660 | 7,860 | 12,030 | 16,200 | 20,370 | 24,540 | 29,070 | 36,360 | |
◦SUJ2相当 D公差g6 D8〜D12
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
納期
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●低温黒色クロムメッキ品
| 8 | 日目出荷 |
出荷日については、こちらをご覧ください。
概要・仕様
カタログ
あと16項目で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
シャフト 片端段付・両端めねじ/片端段付・片端めねじのレビュー
追加加工で穴加工（横穴）が出来るようになって頂けますとその為だけに他購入箇所での注文の必要が無くなりますので非常に助かります。
納期、精度とも満足です。
長尺のシャフトも対応できるようになって頂きたい。
種類が豊富で非常に助かります。
精度も良く、安価で非常に助かります。
基本、MISUMI製の物に合わせて設計するように心がけています。
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
