ミスミ

シャフト　片端おねじ・片端めねじ逃げ溝付き

画像にマウスを合わせてイメージを拡大する

カタログP.1-179

規格変更
規格拡張対象

評価 4.8平均満足度4.8 この商品のレビューをみる（12件）

通常価格(税別): -

税込価格: -

【特長】片端おねじ・片端めねじ逃げ溝付きタイプのシャフト（リニアシャフト・焼...

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

ストレート
軸端形状（左）：

おねじ
軸端形状（右）：

めねじ
軸端部直角度：

直角度（0.2）

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定1,116件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

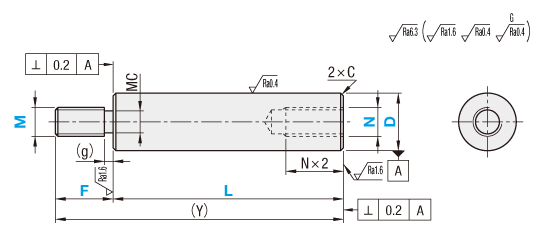

外形図

[ ! ]D部面粗度はメッキ品シャフト　片端おねじ・片端めねじ逃げ溝付き:関連画像

メッキ無し品は

です。
[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。

Type			[ M ]材質	[ H ]硬度	[ S ]表面処理
D公差g6	D公差h5	D公差f8	[ M ]材質	[ H ]硬度	[ S ]表面処理
SAFD	SFDU	−	SUJ2相当	高周波焼入有効硬化層深さ >>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜	−
SSAFD	SSFDU	−	SUS440Cまたは 13Cr系ステンレス		−
PSAFD	PSFDU	−	SUJ2相当		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上
PSSAFD	PSSFDU	−	SUS440Cまたは 13Cr系ステンレス		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上
RSAFD	−	−	SUJ2相当		低温黒色クロムメッキ
RSSAFD	−	−	SUS440Cまたは 13Cr系ステンレス		低温黒色クロムメッキ
−	−	PSAGD	S45C相当	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上
−	−	PSSAGD	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上

[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。

規格表

型式	−	L	−	F	−	M	−	N
SAFD20	−	277	−	F25	−	M10	−	N12

D公差
D	g6	h5	f8
8	−0.005 −0.014	0 −0.006	−0.013 −0.035
10
12	−0.006 −0.017	0 −0.008	−0.016 −0.043
13
15
16
18
20	−0.007 −0.020	0 −0.009	−0.020 −0.053
25
30
35	−0.009 −0.025	0 −0.011	−0.025 −0.064
40
50

型式			指定1mm単位		M(並目) 選択									N(並目) 選択											(Y) Max.	C
Type		D	L	F	M(並目) 選択									N(並目) 選択											(Y) Max.	C
D公差g6	D公差h5	8	25〜1095	5≦F≦M×3 [ ! ]F−g≧Pitch×3	5	6								3	4	5									1100	0.5 以下
SAFD SSAFD PSAFD PSSAFD RSAFD RSSAFD D公差f8 PSAGD PSSAGD	SFDU SSFDU PSFDU PSSFDU	10	25〜1195		5	6	8							3	4	5	6								1200
		12	25〜1395		5	6	8	10						(3)	4	5	6	8							1400
		13	25〜1395		5	6	8	10	12					(3)	4	5	6	8							1400
		15	25〜1395		5	6	8	10	12					(3)	4	5	6	8	10						1400
		16	25〜1395		5	6	8	10	12						4	5	6	8	10						1400
		18	25〜1395		5	6	8	10	12	16					4	5	6	8	10	12					1400
		20	25〜1395		5	6	8	10	12	16					4	5	6	8	10	12					1400	1.0 以下
		25	25〜1395		5	6	8	10	12	16	20	24			4	5	6	8	10	12	16				1400
		30	25〜1495			6	8	10	12	16	20	24					6	8	10	12	16	20			1500
		35	25〜1492					10	12	16	20	24	30					8	10	12	16	20	24		1500
		40	40〜1490						12	16	20	24	30						10	12	16	20	24	30	1500
[ ! ]低温黒色クロムメッキ品はD≦30、Y≦1000です。		50	50〜1490							16	20	24	30							12	16	20	24	30	1500

[ ! ]N（）寸法はD公差g6のみご選択いただけます。[ ! ]全長Lは、N×2.5＋4≦Lが必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

並目ねじ逃げ寸法
M	Pitch	MC	(g)
5	0.8	4.1	2
6	1.0	4.4	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

■おねじ部C面取り詳細

ねじの呼びM	ピッチ P	面取りC (参考値)
3	0.50	0.50
4	0.70	0.75
5	0.80	0.75
6	1.00	1.00
8	1.25	1.25
10	1.50	1.50
12	1.75	1.75
16	2.00	2.00
20	2.50	2.50
24	3.00	3.00
30	3.50	3.50

おねじ先端C面取り

追加工詳細

■出荷日

日目出荷

●低温黒色クロムメッキ品

日目出荷

・追加工詳細は下記タブよりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

追加工コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を
精密に変更
シャフト　片端おねじ・片端めねじ逃げ溝付き:関連画像

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1

[ ! ]L寸単位0.1mm指定可

SAFD30-250.5-F40-M20-N20-LKC

400

WSC

スパナ溝2箇所追加
シャフト　片端おねじ・片端めねじ逃げ溝付き:関連画像

D	W	ℓ1	D	W	ℓ1
8	7	8	20	17	10
10	8	8	25	22	10
12	10	10	30	27	15
13	11		35	30	15
15	13		40	36	20
16	14		50	41	20
18	16

[ ! ]WSC, X =指定1mm単位
[ ! ]WSC+X+ℓ1×2＜L
[ ! ]WSC（X）≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。

SAFD30-250-F40-M20-N20-WSC12-X8

800

平面取り1箇所追加
シャフト　片端おねじ・片端めねじ逃げ溝付き:関連画像

D	ｈ
8～18	1
20～40	2
50	3

[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可

SAFD30-250-F40-M20-N20-FC10-E8

200

WFC

平面取り2箇所追加
シャフト　片端おねじ・片端めねじ逃げ溝付き:関連画像

D	ｈ
8～18	1
20～40	2
50	3

[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可

SAFD30-250-F40-M20-N20-WFC10-A8-E20

400

90度平面取り1箇所追加
シャフト　片端おねじ・片端めねじ逃げ溝付き:関連画像

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可

SAFD30-250-F40-M20-N20-RC10

500

WRC

90度平面取り2箇所追加
シャフト　片端おねじ・片端めねじ逃げ溝付き:関連画像

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]RCとの併用不可

SAFD30-250-F40-M20-N20-WRC10-Y10

1,000

NSC

めねじを細めねじにするシャフト片端おねじ・片端めねじ逃げ溝付き関連画像7_追加工詳細

D	NSC
12・13	8
15・16	8	10
18	8	10	12
20	8	10	12	14
25～35	8	10	12	14	18
40		10	12	14	18
50			12	14	18
ピッチ	1.0	1.3	1.5

[ ! ]D=12以上適用
[ NG ]NDとの併用不可

SAFD30-250-F40-M20-NSC12

300

めねじ有効長を
N×3に変更
シャフト片端おねじ・片端めねじ逃げ溝付き関連画像8_追加工詳細

ー

[ ! ]D=10～30かつ、N=6～20適用
[ ! ]片端めねじ：ND×3.5+7≦L

[ NG ]NSCとの併用不可

SAFD30-250-F40-M20-ND8

200

MMC
MMS

おねじ細目ねじに変更シャフト片端おねじ・片端めねじ逃げ溝付き関連画像9_追加工詳細

D	MMC												MMS
8	3	4	5	6	8
10		4	5	6	8	10							10
12			5	6	8	10	12						10	12
13			5	6	8	10	12						10
15			5	6	8	10	12	15					10	12
16			5	6	8	10	12	15					10	12	14
18			5	6	8	10	12	15	17				10	12	14	18
20				6	8	10	12	15	17	20			10	12	14	18
25					8	10	12	15	17	20	25		10	12	14	18
30					8	10	12	15	17	20	25	30	10	12	14	18
35						10	12	15	17	20	25	30	10	12	14	18
40							12	15	17	20	25	30		12	14	18
50								15	17	20	25	30			14	18
ピッチ	0.35	0.5		0.75	1.0						1.5		1.25	1.5

細目ねじ逃げ寸法①

MMC	ピッチ	MC	g
6	0.75	4.8	2.0
8	1.0	6.4
10		8.4
12		10.4
15		13.4
17		15.4
20		18.4
25	1.5	22.7	3.0
30	1.5	27.7	3.0

細目ねじ逃げ寸法②

MMS	ピッチ	MC	g
10	1.25	8	3
12	1.5	9.7
14		11.7
18		15.7

【ベアリングナット細目追加工】
・「MMC」と指定

【シリンダ細目追加工】
・「MMS」を指定

SAFD30-250-F40-MMC20-N20

300

・上記以外の追加工をご希望の場合は、「カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）

D		真円度 M
を超え	以下	真円度 M
7	13	0.004
13	20	0.005
20	40	0.006
40	50	0.007

単位：mm

外径f8のシャフト（焼きなし）

D		真円度 M
を超え	以下	真円度 M
7	10	0.011
10	18	0.014
18	30	0.017
30	50	0.020

単位：mm

■真直度 K

外径g6・h5のシャフト（焼き入れ）

D	L		真直度 K
8～50	L≦100		0.01以下
8～50	L＞100		（L/100）×0.01以下

単位：mm

外径f8のシャフト（焼きなし）

L	真直度 K
L≦100	0.025以下
L＞100	（L/100）×0.025以下

単位：mm

■L寸法公差

外径g6・h5のシャフト（焼き入れ）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

外径f8のシャフト（焼きなし）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

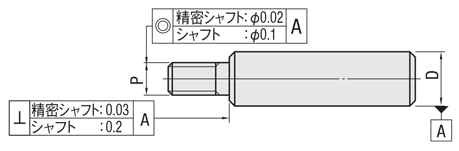

■同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

■硬度低下範囲
・加工部から10mm程度

（例）

■焼なましによる硬度低下加工部

・おねじ・スパナ溝・平面取り・90度平面取り

■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合・RCのねじ・めねじ2穴タイプ

■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D	有効硬化層深さ
	SUJ2相当	SUS440C/ 13Cr系ステンレス
	SUJ2相当	SUS440C/ 13Cr系ステンレス
8・10	0.5以上	0.5以上
12・13	0.7以上	0.5以上
15～20	0.7以上	0.7以上
25～50	1.0以上	0.7以上

■硬質クロムメッキ及び加工部のメッキ層について

硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

例）メッキ残り部：段付きおねじシャフト平面取り追加

///部：メッキ残部

シャフトと回転軸の違い

・リニアシャフトと回転軸用シャフトの仕様比較

■基本仕様

仕様	シャフト		回転軸
材質	SUJ2相当 SUS440Cまたは13Cr系ステンレス	S45C相当 SUS304	S45C相当 SUS304	SCM435
焼き入れ	高周波焼き入れ	-	-	硬度30～35HRC
外径公差	g6/h5	f8	g6/h9/h7	g6
表面処理	メッキ無硬質クロムメッキ低温黒色クロムメッキ無電解ニッケルメッキ（全長表面処理タイプ）	硬質クロムメッキ	メッキ無四三酸化鉄皮膜無電解ニッケルメッキ	四三酸化鉄皮膜無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくはこちらをご確認ください。

■追加工

追加工名称	シャフト	回転軸
L寸公差変更	L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1	L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可
スパナ溝追加工	2箇所まで指定可能	1箇所まで指定可能
平面取り	2箇所まで指定可能	3箇所まで指定可能
2面取り追加工	2箇所まで指定可能角度指定：固定	1箇所まで指定可能角度指定：15度単位で指定可能
V溝追加工	2箇所まで指定可能	ー
キー溝	2箇所まで指定可能段部への加工：不可	4箇所まで指定可能段部への加工：可
おねじ細目ねじ変更	2種類	1種類
めねじ細目ねじ変更	1種類	ー
逃げ溝追加	M6～M30	M3～M30
めねじ深さ変更	可能	可能
止め輪溝	2箇所指定可能（追加工ではなく止め輪付タイプとなります）	D部2箇所、段部それぞれ1箇所併用可
スリットカム用溝	ー	1箇所まで指定可能
同軸度変更	ー	可能
おねじ左ねじ変更	ー	可能
すり割り溝追加	ー	1箇所まで指定可能
C面取り幅変更	ー	可能

型番リスト

表示件数:

型番	材質	詳細材質	熱処理	表面処理	軸径 D(φ)	長さ L(mm)	軸はめあい公差	硬度	おねじ(並目) [M](mm)	おねじMを細目ねじ変更 [MMC](mm)	おねじMを細目ねじ変更 [MMS](mm)	めねじ(並目・有効長：呼び径×2) [N](mm)	めねじ(並目・有効長：呼び径×3) [ND](mm)	めねじNを細目ねじ変更 [NSC](mm)	F(mm)	材質証明書	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PSAFD8-[25-1095/1]-F[5-18/1]-M[5,6]-N[3,4,5]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1095	g6	高周波焼入(58HRC～)	5 ～ 6	-	-	3 ～ 5	-	-	5 ～ 18	対象外	-	-	10	1個	-( - )	3日目
PSAFD8-[25-1095/1]-F[5-18/1]-MMC6-N[3,4,5]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1095	g6	高周波焼入(58HRC～)	-	6	-	3 ～ 5	-	-	5 ～ 18	対象外	-	-	10	1個	-( - )	3日目
PSAFD10-[25-1195/1]-F[5-24/1]-M[5,6,8]-N[3,4,5,6]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	5 ～ 8	-	-	3 ～ 6	-	-	5 ～ 24	対象外	-	-	10	1個	-( - )	3日目
PSAFD10-[25-1195/1]-F[5-24/1]-M[5,6,8]-ND6	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	5 ～ 8	-	-	-	6	-	5 ～ 24	対象外	-	-	10	1個	-( - )	3日目
PSAFD10-[25-1195/1]-F[5-24/1]-MMC[6,8]-N[3,4,5,6]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	-	6 ～ 8	-	3 ～ 6	-	-	5 ～ 24	対象外	-	-	10	1個	-( - )	3日目
PSAFD10-[25-1195/1]-F[5-24/1]-MMC[6,8]-ND6	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	-	6 ～ 8	-	-	6	-	5 ～ 24	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-N[3,4,5,6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	3 ～ 8	-	-	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-ND[6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	6 ～ 8	-	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-NSC8	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 10	-	-	-	-	8	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-MMC[6,8,10]-N[3,4,5,6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 10	-	3 ～ 8	-	-	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-MMC[6,8,10]-ND[6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 10	-	-	6 ～ 8	-	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-MMC[6,8,10]-NSC8	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 10	-	-	-	8	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-MMS10-N[3,4,5,6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10	3 ～ 8	-	-	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-MMS10-ND[6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10	-	6 ～ 8	-	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD12-[25-1395/1]-F[5-30/1]-MMS10-NSC8	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10	-	-	8	5 ～ 30	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-N[3,4,5,6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	3 ～ 8	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-ND[6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	6 ～ 8	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-NSC8	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	-	8	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-MMC[6,8,10]-N[3,4,5,6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 10	-	3 ～ 8	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-MMC[6,8,10]-ND[6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 10	-	-	6 ～ 8	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-MMC[6,8,10]-NSC8	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 10	-	-	-	8	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-MMS10-N[3,4,5,6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10	3 ～ 8	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-MMS10-ND[6,8]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10	-	6 ～ 8	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD13-[25-1395/1]-F[5-36/1]-MMS10-NSC8	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10	-	-	8	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-N[3,4,5,6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	3 ～ 10	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-ND[6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	6 ～ 10	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-NSC[8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	-	8 ～ 10	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-N[3,4,5,6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 12	-	3 ～ 10	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-ND[6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 12	-	-	6 ～ 10	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-NSC[8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 12	-	-	-	8 ～ 10	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-MMS[10,12]-N[3,4,5,6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 12	3 ～ 10	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-MMS[10,12]-ND[6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 12	-	6 ～ 10	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD15-[25-1395/1]-F[5-36/1]-MMS[10,12]-NSC[8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 12	-	-	8 ～ 10	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-N[4,5,6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	4 ～ 10	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-ND[6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	6 ～ 10	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-NSC[8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 12	-	-	-	-	8 ～ 10	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-N[4,5,6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 12	-	4 ～ 10	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-ND[6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 12	-	-	6 ～ 10	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-MMC[6,8,10,12]-NSC[8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 12	-	-	-	8 ～ 10	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-MMS[10,12,14]-N[4,5,6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 14	4 ～ 10	-	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-MMS[10,12,14]-ND[6,8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 14	-	6 ～ 10	-	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD16-[25-1395/1]-F[5-36/1]-MMS[10,12,14]-NSC[8,10]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 14	-	-	8 ～ 10	5 ～ 36	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-N[4,5,6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	4 ～ 12	-	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-ND[6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	-	6 ～ 12	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-NSC[8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	-	-	8 ～ 12	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15]-N[4,5,6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 15	-	4 ～ 12	-	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15]-ND[6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 15	-	-	6 ～ 12	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15]-NSC[8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 15	-	-	-	8 ～ 12	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-N[4,5,6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 14	4 ～ 12	-	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-ND[6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 14	-	6 ～ 12	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-NSC[8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 14	-	-	8 ～ 12	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-N[4,5,6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	4 ～ 12	-	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-ND[6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	-	6 ～ 12	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-NSC[8,10,12,14]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	5 ～ 16	-	-	-	-	8 ～ 14	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-N[4,5,6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 17	-	4 ～ 12	-	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-ND[6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 17	-	-	6 ～ 12	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-NSC[8,10,12,14]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	-	6 ～ 17	-	-	-	8 ～ 14	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-N[4,5,6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 18	4 ～ 12	-	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-ND[6,8,10,12]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 18	-	6 ～ 12	-	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目
PSAFD20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-NSC[8,10,12,14]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	-	-	10 ～ 18	-	-	8 ～ 14	5 ～ 48	対象外	-	-	10	1個	-( - )	3日目

基本情報

【特長】片端おねじ・片端めねじ逃げ溝付きタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 250	L251 〜 300	L301 〜 350	L351 〜 400	L401 〜 450	L451 〜 500	L501 〜 550	L551 〜 600	L601 〜 650	L651 〜 700	L701 〜 750	L751 〜 800	L801 〜 850	L851 〜 900	L901 〜 950	L951 〜 1000	L1001 〜 1100	L1101 〜 1200	L1201 〜 1300	L1301 〜 1400	L1401 〜 1493
SAFD [ ! ]SFDU	8	890	970	1,050	1,130	1,210	1,280	1,350	1,430	1,500	1,580	1,650	1,710	1,790	1,850	1,920	1,980	1,790	1,850	1,910	1,960	2,390	－	－	－	－
	10	910	1,020	1,090	1,180	1,250	1,320	1,400	1,470	1,540	1,620	1,680	1,750	1,820	1,890	1,950	2,030	1,820	1,880	1,940	2,000	2,440	2,570	－	－	－
	12	920	1,060	1,140	1,220	1,290	1,370	1,440	1,510	1,590	1,660	1,720	1,800	1,860	1,930	2,000	2,070	2,130	2,210	2,270	2,340	2,150	2,270	2,840	3,060	－
	13	930	1,120	1,220	1,300	1,400	1,490	1,580	1,660	1,740	1,830	1,910	2,000	2,080	2,160	2,250	2,330	2,420	2,500	2,580	2,670	2,470	2,610	3,170	3,340	－
	15	950	1,200	1,300	1,410	1,510	1,610	1,710	1,810	1,900	2,000	2,100	2,190	2,290	2,380	2,490	2,580	2,680	2,770	2,880	2,970	3,160	3,360	3,640	3,930	－
	16	960	1,200	1,300	1,400	1,500	1,600	1,690	1,770	1,870	1,960	2,050	2,140	2,240	2,330	2,420	2,510	2,600	2,690	2,780	2,880	3,060	3,240	3,520	3,790	－
	18	970	1,280	1,410	1,520	1,640	1,740	1,860	1,960	2,080	2,180	2,300	2,400	2,520	2,630	2,740	2,850	2,960	3,070	3,180	3,290	3,510	3,730	3,950	4,170	－
	20	980	1,320	1,440	1,550	1,660	1,760	1,880	1,980	2,090	2,190	2,300	2,420	2,520	2,630	2,740	2,850	2,960	3,070	3,180	3,290	3,510	3,730	3,950	4,170	－
	25	990	1,500	1,680	1,840	2,000	2,150	2,300	2,460	2,610	2,760	2,920	3,080	3,220	3,380	3,540	3,690	3,840	4,000	4,150	4,310	4,610	4,920	5,230	5,540	－
	30	1,000	1,510	1,900	2,090	2,280	2,480	2,670	2,860	3,050	3,240	3,430	3,620	3,820	4,010	4,210	4,400	4,590	4,780	4,980	5,170	5,550	5,930	6,320	6,710	7,090
	35	1,010	1,520	2,030	2,530	3,070	3,070	3,230	3,230	3,710	3,710	4,180	4,180	5,680	5,680	5,680	5,680	6,550	6,550	6,550	6,550	7,520	7,520	9,390	9,390	9,390
	40	1,240	1,850	2,480	3,100	3,680	3,680	3,830	3,830	4,400	4,400	4,960	4,960	6,450	6,450	6,450	6,450	7,460	7,460	7,460	7,460	8,520	8,520	10,640	10,640	10,640
	50	1,400	2,090	2,780	3,480	4,250	4,250	4,520	4,520	5,460	5,460	6,390	6,390	7,840	7,840	7,840	7,840	9,190	9,190	9,190	9,190	10,590	10,590	13,230	13,230	13,230
SSAFD [ ! ]SSFDU	8	1,000	1,180	1,350	1,520	1,680	1,840	2,010	2,160	2,320	2,480	2,640	2,790	2,950	3,110	3,270	3,420	3,120	3,260	3,390	3,530	4,380	－	－	－	－
	10	1,050	1,240	1,420	1,600	1,760	1,930	2,090	2,260	2,430	2,590	2,760	2,930	3,090	3,260	3,420	3,590	3,270	3,410	3,560	3,700	4,590	4,920	－	－	－
	12	1,130	1,350	1,560	1,760	1,960	2,150	2,350	2,550	2,750	2,950	3,150	3,340	3,540	3,740	3,940	4,140	4,340	4,530	4,730	4,920	4,630	4,970	6,110	6,510	－
	13	1,170	1,400	1,620	1,830	2,040	2,250	2,460	2,670	2,880	3,090	3,300	3,510	3,720	3,930	4,140	4,350	4,570	4,780	4,980	5,190	4,880	5,250	6,460	6,880	－
	15	1,250	1,510	1,760	2,020	2,260	2,510	2,750	2,990	3,240	3,490	3,740	3,980	4,220	4,470	4,710	4,970	5,210	5,460	5,700	5,950	6,440	6,930	7,420	7,920	－
	16	1,280	1,560	1,820	2,080	2,330	2,590	2,860	3,110	3,370	3,620	3,890	4,140	4,400	4,650	4,910	5,170	5,430	5,680	5,940	6,200	6,720	7,230	7,750	8,260	－
	18	1,350	1,660	1,940	2,230	2,520	2,800	3,090	3,370	3,650	3,940	4,230	4,520	4,800	5,080	5,370	5,660	5,940	6,230	6,510	6,790	7,370	7,940	8,520	9,080	－
	20	1,380	1,660	1,940	2,230	2,520	2,800	3,090	3,370	3,650	3,940	4,230	4,520	4,800	5,080	5,370	5,660	5,940	6,230	6,510	6,790	7,370	7,940	8,520	9,080	－
	25	1,530	2,130	2,580	3,050	3,500	3,960	4,410	4,860	5,310	5,780	6,230	6,690	7,140	7,590	8,050	8,510	8,960	9,420	9,870	10,320	11,240	12,150	13,060	13,970	－
	30	1,540	2,310	2,990	3,550	4,110	4,670	5,090	5,090	6,020	6,020	6,940	6,940	8,580	9,020	9,020	9,020	10,820	10,850	10,850	10,850	12,710	12,710	15,880	15,880	15,880
	35	1,550	2,320	3,100	3,870	4,780	4,780	5,100	5,100	6,030	6,030	6,950	6,950	9,030	9,030	9,030	9,030	10,860	10,860	10,860	10,860	12,720	12,720	15,890	15,890	15,890
	40	1,880	2,810	3,760	4,690	5,820	5,820	6,230	6,230	7,360	7,360	8,510	8,510	11,070	11,070	11,070	11,070	13,350	13,350	13,350	13,350	15,620	15,620	19,530	19,530	19,530
	50	2,670	3,990	5,320	6,660	8,010	8,010	8,430	8,430	10,020	10,020	11,610	11,610	15,360	15,360	15,360	15,360	18,630	18,630	18,630	18,630	21,880	21,880	27,360	27,360	27,360
PSAFD [ ! ]PSFDU	8	900	1,010	1,100	1,200	1,290	1,390	1,470	1,560	1,650	1,730	1,820	1,900	1,980	2,070	2,150	2,240	2,020	2,090	2,160	2,240	2,740	－	－	－	－
	10	960	1,050	1,160	1,250	1,330	1,430	1,520	1,610	1,690	1,770	1,860	1,940	2,040	2,120	2,210	2,290	2,060	2,130	2,210	2,280	2,790	2,960	－	－	－
	12	1,000	1,100	1,200	1,290	1,390	1,480	1,580	1,660	1,740	1,830	1,920	2,010	2,090	2,170	2,260	2,340	2,440	2,520	2,600	2,690	2,490	2,640	3,300	3,560	－
	13	1,040	1,170	1,280	1,390	1,500	1,610	1,710	1,810	1,910	2,020	2,120	2,230	2,320	2,430	2,530	2,640	2,730	2,840	2,940	3,050	2,820	3,000	3,750	4,040	－
	15	1,110	1,250	1,390	1,510	1,640	1,760	1,890	2,010	2,130	2,260	2,370	2,500	2,630	2,740	2,870	2,990	3,110	3,230	3,360	3,480	3,730	3,970	4,310	4,640	－
	16	1,120	1,250	1,380	1,500	1,620	1,730	1,850	1,960	2,080	2,190	2,300	2,420	2,530	2,650	2,760	2,880	2,990	3,110	3,220	3,340	3,560	3,790	4,120	4,440	－
	18	1,180	1,300	1,440	1,560	1,680	1,800	1,920	2,040	2,150	2,280	2,390	2,510	2,640	2,750	2,870	2,990	3,110	3,220	3,350	3,470	3,710	3,940	4,270	4,610	－
	20	1,250	1,400	1,550	1,700	1,840	1,980	2,130	2,270	2,420	2,560	2,700	2,850	2,990	3,130	3,280	3,410	3,560	3,710	3,840	3,990	4,270	4,570	4,960	5,340	－
	25	1,300	1,620	1,820	2,020	2,220	2,400	2,600	2,800	3,000	3,200	3,400	3,600	3,800	3,990	4,190	4,390	4,590	4,790	4,990	5,180	5,580	5,970	6,370	6,760	－
	30	1,310	1,800	2,040	2,280	2,520	2,750	2,990	3,230	3,480	3,720	3,950	4,190	4,430	4,670	4,900	5,150	5,390	5,630	5,870	6,100	6,580	7,070	7,540	8,020	8,490
	35	1,320	1,980	2,640	3,300	3,990	3,990	4,210	4,210	4,820	4,820	5,440	5,440	7,400	7,400	7,400	7,400	8,540	8,540	8,540	8,540	9,790	9,790	12,220	12,220	12,220
	40	1,620	2,430	3,230	4,040	4,790	4,790	4,980	4,980	5,720	5,720	6,470	6,470	8,400	8,400	8,400	8,400	9,710	9,710	9,710	9,710	11,110	11,110	13,870	13,870	13,870
	50	1,820	2,710	3,620	4,530	5,530	5,530	5,880	5,880	7,110	7,110	8,340	8,340	10,230	10,230	10,230	10,230	11,980	11,980	11,980	11,980	13,790	13,790	17,240	17,240	17,240
PSSAFD [ ! ]PSSFDU	8	1,040	1,260	1,470	1,670	1,860	2,060	2,260	2,450	2,650	2,840	3,020	3,220	3,410	3,610	3,800	4,000	3,640	3,810	3,990	4,160	5,170	－	－	－	－
	10	1,100	1,320	1,540	1,750	1,960	2,160	2,370	2,570	2,780	2,990	3,190	3,400	3,600	3,810	4,010	4,220	3,850	4,030	4,210	4,390	5,450	5,870	－	－	－
	12	1,190	1,460	1,710	1,960	2,220	2,460	2,710	2,960	3,200	3,450	3,710	3,960	4,200	4,450	4,690	4,950	5,200	5,440	5,690	5,940	5,600	6,030	7,530	8,120	－
	13	1,220	1,500	1,760	2,020	2,280	2,530	2,780	3,050	3,300	3,560	3,810	4,070	4,330	4,590	4,840	5,100	5,360	5,610	5,870	6,120	5,780	6,220	7,750	8,350	－
	15	1,320	1,650	1,960	2,270	2,580	2,890	3,200	3,510	3,820	4,140	4,440	4,760	5,060	5,380	5,690	6,000	6,310	6,620	6,930	7,230	7,860	8,480	9,100	9,720	－
	16	1,350	1,690	2,020	2,340	2,660	2,980	3,310	3,620	3,950	4,270	4,590	4,910	5,240	5,550	5,880	6,210	6,530	6,850	7,170	7,500	8,140	8,790	9,430	10,070	－
	18	1,490	1,900	2,300	2,710	3,120	3,520	3,930	4,340	4,740	5,150	5,540	5,950	6,360	6,760	7,170	7,580	7,980	8,390	8,800	9,200	10,020	10,830	11,630	12,440	－
	20	1,490	1,900	2,300	2,710	3,120	3,520	3,930	4,340	4,740	5,150	5,540	5,950	6,360	6,760	7,170	7,580	7,980	8,390	8,800	9,200	10,020	10,830	11,630	12,440	－
	25	1,810	2,390	2,970	3,560	4,150	4,730	5,310	5,900	6,480	7,070	7,650	8,230	8,820	9,410	9,990	10,570	11,160	11,740	12,330	12,920	14,080	15,250	16,420	17,590	－
	30	2,020	2,710	3,400	4,100	4,790	5,490	6,180	6,880	7,570	8,260	8,960	9,650	10,350	11,050	11,740	12,430	13,130	13,820	14,510	15,210	16,600	17,990	19,380	20,770	22,160
	35	2,190	3,290	4,390	5,490	6,760	6,760	7,230	7,230	8,550	8,550	9,850	9,850	12,800	12,800	12,800	12,800	15,390	15,390	15,390	15,390	18,010	18,010	22,520	22,520	22,520
	40	2,670	3,990	5,320	6,660	8,220	8,220	8,820	8,820	10,440	10,440	12,050	12,050	15,680	15,680	15,680	15,680	18,910	18,910	18,910	18,910	22,160	22,160	27,680	27,680	27,680
	50	3,770	5,660	7,530	9,420	11,360	11,360	11,960	11,960	14,210	14,210	16,460	16,460	21,760	21,760	21,760	21,760	26,400	26,400	26,400	26,400	31,020	31,020	38,780	38,780	38,780

[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 993
RSAFD	8	1,310	1,550	1,880	2,190	2,450	2,600	3,100	3,410	3,690	4,340
	10	1,310	1,630	1,940	2,320	2,700	2,860	3,150	3,550	3,870	4,600
	12	1,390	1,760	2,150	2,520	2,920	3,200	3,620	3,760	4,650	5,130
	13	1,390	1,770	2,150	2,580	3,060	3,340	3,760	4,040	4,910	5,440
	15	1,720	2,240	2,780	3,390	3,940	4,310	4,880	5,050	5,740	6,740
	16	1,720	2,300	2,850	3,510	4,180	4,530	5,110	5,460	6,070	7,070
	18	1,810	2,400	3,030	3,760	4,490	4,990	5,490	5,870	7,090	8,360
	20	1,860	2,580	3,260	4,050	4,890	5,240	5,820	6,510	7,800	8,630
	25	2,220	3,080	3,960	4,820	5,750	6,330	7,090	8,130	9,880	11,910
	30	2,530	3,600	4,470	5,550	6,540	7,350	8,610	10,480	12,840	15,540
RSSAFD	8	1,420	1,760	2,180	2,580	2,920	3,260	3,920	4,400	4,850	5,860
	10	1,470	1,850	2,270	2,740	3,210	3,550	4,030	4,630	5,150	6,270
	12	1,620	2,060	2,570	3,070	3,590	4,120	4,790	5,190	6,330	7,340
	13	1,640	2,080	2,590	3,110	3,700	4,220	4,890	5,430	6,550	7,590
	15	2,050	2,550	3,240	4,000	4,680	5,340	6,230	6,690	7,680	9,270
	16	2,070	2,670	3,360	4,190	5,010	5,690	6,620	7,300	8,230	9,890
	18	2,220	2,780	3,570	4,460	5,380	6,220	7,070	7,800	9,370	11,340
	20	2,280	2,920	3,760	4,730	5,750	6,450	7,380	8,440	10,080	11,610
	25	2,780	3,750	4,860	6,030	7,260	8,440	9,790	11,430	13,800	17,020
	30	3,100	4,440	5,570	7,010	8,370	9,780	11,580	13,990	17,600	21,770

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 100	L101 〜 200	L201 〜 400	L401 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1493
PSAGD	8	710	1,190	1,550	2,330	3,110	3,240	3,690	－
	10	720	1,200	1,580	1,950	2,610	3,300	3,740	－
	12・13	720	1,230	1,640	2,040	2,970	3,370	3,740	4,670
	15・16	1,060	1,750	2,240	2,720	3,710	4,210	5,040	6,840
	18・20	1,070	1,790	2,300	2,810	3,830	4,350	4,840	6,910
	25	1,160	1,930	2,570	3,220	4,380	5,020	5,660	7,440
	30	1,210	2,020	2,750	3,490	4,750	5,480	6,220	7,780
	35	1,310	2,180	3,090	4,000	5,440	6,270	7,190	8,980
	40	1,600	2,680	3,650	4,750	6,170	7,140	8,150	10,190
	50	1,800	2,990	4,320	6,120	7,510	8,800	10,130	12,660
PSSAGD	8	1,110	1,860	2,760	4,130	5,510	5,570	6,630	－
	10	1,110	1,860	2,680	3,930	5,240	5,570	6,630	－
	12・13	1,220	2,030	2,780	3,970	5,200	6,750	7,250	9,060
	15・16	1,420	2,360	3,000	4,330	5,580	6,890	8,270	10,550
	18・20	1,640	2,720	3,430	4,820	6,280	7,690	9,090	11,580
	25	1,790	2,980	3,770	5,340	6,940	8,570	10,160	12,620
	30	1,920	3,200	4,130	5,940	7,780	9,600	11,420	14,290
	35	2,170	3,620	5,290	7,200	9,360	11,280	13,190	16,490
	40	2,630	4,390	6,460	8,820	11,480	13,840	16,210	20,270
	50	3,730	6,210	8,750	12,040	15,920	19,310	22,700	28,380

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SUJ2相当 D公差g6 D8〜D12

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5％	10％	15％	25%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

◦その他

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5％	10％	15％	25%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●低温黒色クロムメッキ品

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]軸端加工部（ねじ有効長さ＋約10mm）
加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・
同軸度・硬度変化 >>こちら
[ ! ]低温黒色クロムメッキの特長
>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については
>>こちら

カタログ

ダウンロード (PDF)

カタログ（見開き版）

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

閉じる

あと15項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品シャフト　片端おねじ・片端めねじ逃げ溝付き	精密シャフト　片端おねじ・片端めねじ逃げ溝付き/片端おねじ・片端めねじ逃げ溝付スパナ溝付き	【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き	【クリーン洗浄品】シャフト　片端おねじ・片端めねじ逃げ溝付き	【クリーン洗浄品】シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き・キリ穴付タイプ	シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き	【クリーン洗浄品】シャフト　片端おねじ逃げ溝付き	精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付	精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き	【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付	シャフト　片端おねじ・片端めねじタイプ	シャフト　両端おねじ逃げ溝付き	精密シャフト　片端おねじ/片端おねじスパナ溝付き
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目～	5日目	8日目	6日目～	6日目～	3日目～	6日目～	5日目	5日目	8日目	3日目～	3日目～	5日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし	クリーン洗浄	該当なし	該当なし	クリーン洗浄	該当なし	該当なし	該当なし
基本形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	-	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
軸端形状（左）	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ
軸端形状（右）	めねじ	めねじ	めねじ	めねじ	めねじ	めねじ	加工なし	めねじ	加工なし	めねじ	めねじ	おねじ	加工なし
