ミスミ

アイドラー軸

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1544

数量スライド割引
規格変更
当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 680円～ 1,030円

税込価格: 748円～ 1,133円

TPBSN・TPCFNとセットでご利用いただけます。サイズの異なるアイドラー軸...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
種類：

アイドラー
材質：

S45C相当
タイミングプーリ/アイドラー：

関連部品

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

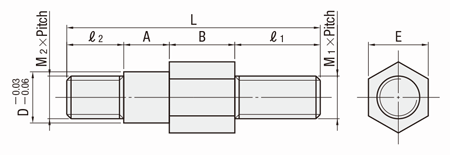

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]サイズの異なるアイドラー軸については、片持ちピン（こちら～こちら）をご参照ください。

[ M ]材質 S45C相当
[ S ]表面処理四三酸化鉄皮膜
[ A ]付属品ナット2コ・スプリングワッシャ2コ

規格表

型式	−	W(W₁)
TPCFN50 WS222S	−	31

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	B	D	ℓ₁	M₁╳Pitch	ℓ₂	M₂╳Pitch	E	L	¥基準単価	¥スライド単価
											1〜10コ	11〜30コ
WS	010S	8.5	10	10	17	M10╳1.5	12	M8╳1.25	14	47.5	680	300
	112S	9.5	12	12	20		14	M10╳1.5		55.5	900	330
	116S		16							59.5	900	330
	122S		22							65.5	970	350
	216S	10.5	16	15					17	60.5	1,030	360
	222S		22							66.5	1,030	360

[ ! ]表示数量超えはお見積り

型番リスト

表示件数:

型番	全長 L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

WS010S	47.5	10	1個	680円( 748円 )	在庫品1日目当日出荷可能
WS112S	55.5	10	1個	900円( 990円 )	在庫品1日目当日出荷可能
WS116S	59.5	10	1個	900円( 990円 )	在庫品1日目当日出荷可能
WS122S	65.5	10	1個	970円( 1,067円 )	在庫品1日目当日出荷可能
WS216S	60.5	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
WS222S	66.5	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能

基本情報

TPBSN・TPCFNとセットでご利用いただけます。サイズの異なるアイドラー軸は片持ちピンをご参照下さい。

【材質】S45C相当
【表面処理】
四三酸化鉄被膜
【付属品】
ナット2個、スプリングワッシャ2個
*材質・付属品は相当材に変更する場合があります。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]11～29個は規格表内のスライド単価をご参照下さい。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
