ミスミ

シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-181

規格変更
規格拡張対象

評価 4.5平均満足度4.5 この商品のレビューをみる（27件）

通常価格(税別): -

税込価格: -

【特長】片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付きタイプのシャフト...

詳細情報を確認する

規格・仕様：

大口分納

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

ストレート
軸端形状（左）：

おねじ
軸端形状（右）：

めねじ
軸端部直角度：

直角度（0.2）

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定1,659件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

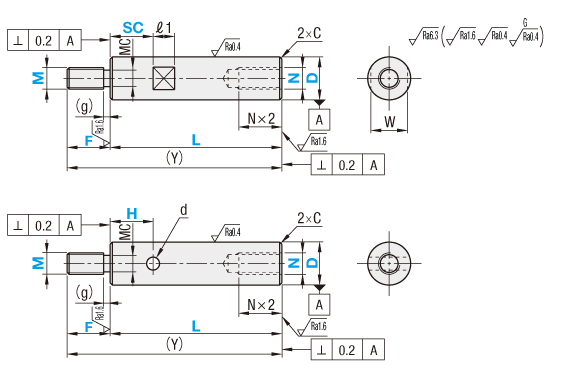

外形図

スパナ溝付タイプ

キリ穴付タイプ(D≦30、L≦500) シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き:関連画像

[ ! ]D部面粗度はメッキ品シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き:関連画像

メッキ無し品は

です。
[ ! ]L、F、SC、H寸の寸法公差はJISB0405m級に準じる。

Type					[ M ]材質	[ H ]硬度	[ S ]表面処理
スパナ溝付き			キリ穴付き
D公差g6	D公差h5	D公差f8	D公差g6	D公差f8
SAFZ	SFBU	−	SAHD	−	SUJ2相当	高周波焼入有効硬化層深さ >>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜	−
SSAFZ	SSFBU	−	SSAHD	−	SUS440Cまたは 13Cr系ステンレス		−
PSAFZ	PSFBU	−	PSAHD	−	SUJ2相当		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上
PSSAFZ	PSSFBU	−	PSSAHD	−	SUS440Cまたは 13Cr系ステンレス		硬質クロムメッキメッキ硬度HV750〜メッキ厚5μ以上
RSAFZ	−	−	RSAHD	−	SUJ2相当		低温黒色クロムメッキ
RSSAFZ	−	−	RSSAHD	−	SUS440Cまたは 13Cr系ステンレス		低温黒色クロムメッキ
−	−	PSAGZ	−	PSHGD	S45C相当	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上
−	−	PSSAGZ	−	−	SUS304	−	硬質クロムメッキメッキ硬度HV750〜メッキ厚10μ以上

[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。

規格表

型式

−

SAFZ20
SSAHD20

−
−

277
277

−
−

F25
F25

−
−

M10
M12

−
−

N12
N12

−

SC10

−

H10

D公差
D	g6	h5	f8
8	−0.005 −0.014	0 −0.006	−0.013 −0.035
10
12	−0.006 −0.017	0 −0.008	−0.016 −0.043
13
15
16
18
20	−0.007 −0.020	0 −0.009	−0.020 −0.053
25
30
35	−0.009 −0.025	0 −0.011	−0.025 −0.064
40
50

型式				指定1mm単位		M(並目) 選択									N(並目) 選択											スパナ溝寸法			キリ穴寸法		(Y) Max.	C
Type			D	L	F	M(並目) 選択									N(並目) 選択											SC	W	ℓ₁	H	d	(Y) Max.	C
（スパナ溝付き）		（キリ穴付き） D≦30,L≦500	8	25〜1095	5≦F≦M×3 [ ! ]F−g≧Pitch×3	5	6								3	4	5									SC＝指定 1mm単位 [ ! ]SC＋ℓ₁≦L [ ! ]SC≧0 [ ! ]スパナ溝詳細こちら	7	8	H＝指定 1mm単位 [ ! ]L≧H＋d/2＋6＋N×2.5 [ ! ]H≧d/2＋2	3	1100	0.5 以下
（スパナ溝付き）		（キリ穴付き） D≦30,L≦500	10	25〜1195		5	6	8							3	4	5	6									8	8			1200
D公差g6 SAFZ SSAFZ PSAFZ PSSAFZ RSAFZ （D≦30，L≦500） D公差f8 PSAGZ PSSAGZ	D公差h5 SFBU SSFBU PSFBU PSSFBU	D公差g6 SAHD SSAHD PSAHD PSSAHD RSAHD D公差f8 PSHGD	12	25〜1395		5	6	8	10						(3)	4	5	6	8								10	10			1400
			13	25〜1395		5	6	8	10	12					(3)	4	5	6	8								11			4	1400
			15	25〜1395		5	6	8	10	12					(3)	4	5	6	8	10							13				1400
			16	25〜1395		5	6	8	10	12						4	5	6	8	10							14				1400
			18	25〜1395		5	6	8	10	12	16					4	5	6	8	10	12						16			6	1400
			20	25〜1395		5	6	8	10	12	16					4	5	6	8	10	12						17			6	1400	1.0 以下
			25	25〜1395		5	6	8	10	12	16	20	24			4	5	6	8	10	12	16					22			7	1400
			30	25〜1495			6	8	10	12	16	20	24					6	8	10	12	16	20				27	15		7	1500
			35	25〜1492					10	12	16	20	24	30					8	10	12	16	20	24			30	15		−	1500
[ ! ]低温黒色クロムメッキ品はD≦30、Y≦1000です。			40	40〜1490						12	16	20	24	30						10	12	16	20	24	30		36	20			1500
[ ! ]キリ穴付きタイプはD≦30，L≦500です。			50	50〜1490							16	20	24	30							12	16	20	24	30		41	20			1500

[ ! ]N（）寸法はD公差g6のみご選択いただけます。[ ! ]全長Lは、N×2.5＋4≦Lが必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

並目ねじ逃げ寸法
M	Pitch	MC	(g)
5	0.8	4.1	2
6	1.0	4.4	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

■おねじ部C面取り詳細

ねじの呼びM	ピッチ P	面取りC (参考値)
3	0.50	0.50
4	0.70	0.75
5	0.80	0.75
6	1.00	1.00
8	1.25	1.25
10	1.50	1.50
12	1.75	1.75
16	2.00	2.00
20	2.50	2.50
24	3.00	3.00
30	3.50	3.50

おねじ先端C面取り

追加工詳細

■出荷日

日目出荷

●低温黒色クロムメッキ品

日目出荷

・追加工詳細は下記タブよりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理についてはこちらをご参照ください。

追加工コード

追加工内容

固定寸法

適用条件

指定例

￥/1Code

LKC

L寸法・公差を
精密に変更
シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1

[ ! ]L寸単位0.1mm指定可

SAFZ30-250.5-F40-M20-N20-SC10-LKC

400

SCのスパナ溝の他に
スパナ溝を追加
シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像2_追加工詳細

D	W	ℓ1	D	W	ℓ1
8	7	8	20	17	10
10	8	8	25	22	10
12	10	10	30	27	15
13	11		35	30	15
15	13		40	36	20
16	14		50	41	20
18	16

[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。

SAFZ30-250-F40-M20-N20-SC10-SX15

400

平面取り1箇所追加
シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像3_追加工詳細

D	ｈ
8～18	1
20～40	2
50	3

[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可

SAFZ30-250-F40-M20-N20-SC10-FC10-E8

200

WFC

平面取り2箇所追加
シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像4_追加工詳細

D	ｈ
8～18	1
20～40	2
50	3

[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可

SAFZ30-250-F40-M20-N20-SC10-WFC10-A8-E20

400

90度平面取り1箇所追加
シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像5_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可

SAFZ30-250-F40-M20-N20-SC10-RC15

500

WRC

90度平面取り2箇所追加
シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像6_追加工詳細

D	b1	h
10	6	0.5
12～20	6	1.0
25	10
30	12

[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]RCとの併用不可

SAFZ30-250-F40-M20-N20-SC10-WRC10-Y10

1,000

NSC

めねじを細目ねじにするシャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像7_追加工詳細

D	NSC
12・13	8
15・16	8	10
18	8	10	12
20	8	10	12	14
25～35	8	10	12	14	18
40		10	12	14	18
50			12	14	18
ピッチ	1.0	1.25	1.5

[ ! ]D=12以上適用
[ NG ]NDとの併用不可

SAFZ30-250-F40-M20-NSC14-SC10

300

めねじ有効長を
N×3に変更
シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像8_追加工詳細

ー

[ ! ]D=10～30かつ、N=6～20適用
[ ! ]片端めねじ：ND×3.5+7≦L

[ NG ]NSCとの併用不可

SAFZ30-250-F40-M20-ND8-SC5

200

MMC
MMS

おねじ細目ねじに変更シャフト片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像9_追加工詳細

D	MMC												MMS
8	3	4	5	6	8
10		4	5	6	8	10							10
12			5	6	8	10	12						10	12
13			5	6	8	10	12						10
15			5	6	8	10	12	15					10	12
16			5	6	8	10	12	15					10	12	14
18			5	6	8	10	12	15	17				10	12	14	18
20				6	8	10	12	15	17	20			10	12	14	18
25					8	10	12	15	17	20	25		10	12	14	18
30					8	10	12	15	17	20	25	30	10	12	14	18
35						10	12	15	17	20	25	30	10	12	14	18
40							12	15	17	20	25	30		12	14	18
50								15	17	20	25	30			14	18
ピッチ	0.35	0.5		0.75	1.0						1.5		1.25	1.5

細目ねじ逃げ寸法①				細目ねじ逃げ寸法②
MMC	ピッチ	MC	g	MMS	ピッチ	MC	g
6	0.75	4.8	2.0	10	1.25	8	3
8	1.0	6.4		12	1.5	9.7
10		8.4		14		11.7
12		10.4		18		15.7
15		13.4
17		15.4
20		18.4
25	1.5	22.7	3.0
30	1.5	27.7	3.0

【ベアリングナット細目追加工】
・「MMC」と指定

【シリンダ細目追加工】
・「MMS」と指定

SAFZ30-250-F40-MMC20-N20-SC10

300

・上記以外の追加工をご希望の場合は、「カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像1_真円度

■真直度測定方法

シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像2_真円度

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）

D		真円度 M
を超え	以下	真円度 M
7	13	0.004
13	20	0.005
20	40	0.006
40	50	0.007

単位：mm

外径f8のシャフト（焼きなし）

D		真円度 M
を超え	以下	真円度 M
7	10	0.011
10	18	0.014
18	30	0.017
30	50	0.020

単位：mm

■真直度 K

外径g6・h5のシャフト（焼き入れ）

D	L		真直度 K
8～50	L≦100		0.01以下
8～50	L＞100		（L/100）×0.01以下

単位：mm

外径f8のシャフト（焼きなし）

L	真直度 K
L≦100	0.025以下
L＞100	（L/100）×0.025以下

単位：mm

■L寸法公差

外径g6・h5のシャフト（焼き入れ）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

外径f8のシャフト（焼きなし）

L		L寸法公差
を超え	以下	L寸法公差
24	30	±0.2
30	120	±0.3
120	400	±0.5
400	1000	±0.8
1000	1500	±1.2

単位：mm

■同軸度・直角度

硬度・表面処理の注意点

■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

■硬度低下範囲
・加工部から10mm程度

（例）

シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像1_硬度低下範囲

■焼なましによる硬度低下加工部

・おねじ・スパナ溝・平面取り・90度平面取り

■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合・RCのねじ・めねじ2穴タイプ

■キリ穴付きタイプの硬度低下範囲

キリ穴付きタイプは材質により焼きなまし硬度低下の範囲が異なります。
⇒SUJ2相当：加工部含め、端より20mm程度
⇒SUS440C又は13Cr系ステンレス：加工部含め、端より30mm程度

※キリ穴加工付近は焼鈍しによる変形のため、外径が公差より外れる場合がございます。

■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D	有効硬化層深さ
	SUJ2相当	SUS440C/ 13Cr系ステンレス
	SUJ2相当	SUS440C/ 13Cr系ステンレス
8・10	0.5以上	0.5以上
12・13	0.7以上	0.5以上
15～20	0.7以上	0.7以上
25～50	1.0以上	0.7以上

■硬質クロムメッキ及び加工部のメッキ層について

硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

例）メッキ残り部：段付きおねじシャフト平面取り追加

///部：メッキ残部

シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像1_メッキ層について

■キリ穴メッキ剥離について

・キリ穴部はバリ取り処理による、加工付近にメッキ層の剥離がある場合がございます。

///部：メッキ剥離部

シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き関連画像1_メッキ?離について

シャフトと回転軸の違い

・リニアシャフトと回転軸用シャフトの仕様比較

■基本仕様

仕様	シャフト		回転軸
材質	SUJ2相当 SUS440Cまたは13Cr系ステンレス	S45C相当 SUS304	S45C相当 SUS304	SCM435
焼き入れ	高周波焼き入れ	-	-	硬度30～35HRC
外径公差	g6/h5	f8	g6/h9/h7	g6
表面処理	メッキ無硬質クロムメッキ低温黒色クロムメッキ無電解ニッケルメッキ（全長表面処理タイプ）	硬質クロムメッキ	メッキ無四三酸化鉄皮膜無電解ニッケルメッキ	四三酸化鉄皮膜無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくはこちらをご確認ください。

■追加工

追加工名称	シャフト	回転軸
L寸公差変更	L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1	L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可
スパナ溝追加工	2箇所まで指定可能	1箇所まで指定可能
平面取り	2箇所まで指定可能	3箇所まで指定可能
2面取り追加工	2箇所まで指定可能角度指定：固定	1箇所まで指定可能角度指定：15度単位で指定可能
V溝追加工	2箇所まで指定可能	ー
キー溝	2箇所まで指定可能段部への加工：不可	4箇所まで指定可能段部への加工：可
おねじ細目ねじ変更	2種類	1種類
めねじ細目ねじ変更	1種類	ー
逃げ溝追加	M6～M30	M3～M30
めねじ深さ変更	可能	可能
止め輪溝	2箇所指定可能（追加工ではなく止め輪付タイプとなります）	D部2箇所、段部それぞれ1箇所併用可
スリットカム用溝	ー	1箇所まで指定可能
同軸度変更	ー	可能
おねじ左ねじ変更	ー	可能
すり割り溝追加	ー	1箇所まで指定可能
C面取り幅変更	ー	可能

型番リスト

表示件数:

型番	材質	詳細材質	熱処理	表面処理	軸径 D(φ)	長さ L(mm)	軸はめあい公差	硬度	1箇所スパナ溝追加 [SC](mm)	おねじ逃げ溝付き(並目) 【M】(mm)	おねじMを細目ねじ変更 [MMC](mm)	おねじMを細目ねじ変更 [MMS](mm)	めねじ(並目・有効長：呼び径×2) [N](mm)	めねじ(並目・有効長：呼び径×3) [ND](mm)	めねじNを細目ねじ変更 [NSC](mm)	F(mm)	H(mm)	材質証明書	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PSAFZ8-[25-1095/1]-F[5-18/1]-M[5,6]-N[3,4,5]-SC[0-790/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1095	g6	高周波焼入(58HRC～)	0 ～ 790	5 ～ 6	-	-	3 ～ 5	-	-	5 ～ 18	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ8-[25-1095/1]-F[5-18/1]-MMC[3,4,5,6]-N[3,4,5]-SC[0-790/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	8	25 ～ 1095	g6	高周波焼入(58HRC～)	0 ～ 790	-	3 ～ 6	-	3 ～ 5	-	-	5 ～ 18	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ10-[25-1195/1]-F[5-24/1]-M[5,6,8]-N[3,4,5,6]-SC[0-780/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	0 ～ 780	5 ～ 8	-	-	3 ～ 6	-	-	5 ～ 24	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ10-[25-1195/1]-F[5-24/1]-M[5,6,8]-ND6-SC[0-780/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	0 ～ 780	5 ～ 8	-	-	-	6	-	5 ～ 24	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ10-[25-1195/1]-F[5-24/1]-MMC[4,5,6,8]-N[3,4,5,6]-SC[0-780/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	0 ～ 780	-	4 ～ 8	-	3 ～ 6	-	-	5 ～ 24	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ10-[25-1195/1]-F[5-24/1]-MMC[4,5,6,8]-ND6-SC[0-780/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	10	25 ～ 1195	g6	高周波焼入(58HRC～)	0 ～ 780	-	4 ～ 8	-	-	6	-	5 ～ 24	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-N[3,4,5,6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 10	-	-	3 ～ 8	-	-	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-ND[6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 10	-	-	-	6 ～ 8	-	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-M[5,6,8,10]-NSC8-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 10	-	-	-	-	8	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-MMC[5,6,8,10]-N[3,4,5,6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 10	-	3 ～ 8	-	-	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-MMC[5,6,8,10]-ND[6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 10	-	-	6 ～ 8	-	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-MMC[5,6,8,10]-NSC8-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 10	-	-	-	8	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-MMS10-N[3,4,5,6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10	3 ～ 8	-	-	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-MMS10-ND[6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10	-	6 ～ 8	-	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ12-[25-1395/1]-F[5-30/1]-MMS10-NSC8-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	12	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10	-	-	8	5 ～ 30	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-N[3,4,5,6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 12	-	-	3 ～ 8	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-ND[6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 12	-	-	-	6 ～ 8	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-NSC8-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 12	-	-	-	-	8	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12]-N[3,4,5,6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 12	-	3 ～ 8	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12]-ND[6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 12	-	-	6 ～ 8	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12]-NSC8-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 12	-	-	-	8	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-MMS10-N[3,4,5,6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10	3 ～ 8	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-MMS10-ND[6,8]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10	-	6 ～ 8	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ13-[25-1395/1]-F[5-36/1]-MMS10-NSC8-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	13	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10	-	-	8	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-N[3,4,5,6,8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 12	-	-	3 ～ 10	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-ND[6,8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 12	-	-	-	6 ～ 10	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-NSC[8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	5 ～ 12	-	-	-	-	8 ～ 10	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12]-N[3,4,5,6,8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 12	-	3 ～ 10	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12]-ND[6,8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 12	-	-	6 ～ 10	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12]-NSC[8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	5 ～ 12	-	-	-	8 ～ 10	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-MMS[10,12]-N[3,4,5,6,8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10 ～ 12	3 ～ 10	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-MMS[10,12]-ND[6,8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10 ～ 12	-	6 ～ 10	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ15-[25-1395/1]-F[5-36/1]-MMS[10,12]-NSC[8,10]-SC[0-988/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	15	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 988	-	-	10 ～ 12	-	-	8 ～ 10	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-N[4,5,6,8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 12	-	-	4 ～ 10	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-ND[6,8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 12	-	-	-	6 ～ 10	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-M[5,6,8,10,12]-NSC[8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 12	-	-	-	-	8 ～ 10	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12,15]-N[4,5,6,8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	5 ～ 15	-	4 ～ 10	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12,15]-ND[6,8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	5 ～ 15	-	-	6 ～ 10	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-MMC[5,6,8,10,12,15]-NSC[8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	5 ～ 15	-	-	-	8 ～ 10	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-MMS[10,12,14]-N[4,5,6,8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 14	4 ～ 10	-	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-MMS[10,12,14]-ND[6,8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 14	-	6 ～ 10	-	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ16-[25-1395/1]-F[5-36/1]-MMS[10,12,14]-NSC[8,10]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	16	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 14	-	-	8 ～ 10	5 ～ 36	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-N[4,5,6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 16	-	-	4 ～ 12	-	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-ND[6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 16	-	-	-	6 ～ 12	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-NSC[8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 16	-	-	-	-	8 ～ 12	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-MMC[5,6,8,10,12,15,17]-N[4,5,6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	5 ～ 17	-	4 ～ 12	-	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-MMC[5,6,8,10,12,15,17]-ND[6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	5 ～ 17	-	-	6 ～ 12	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-MMC[5,6,8,10,12,15,17]-NSC[8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	5 ～ 17	-	-	-	8 ～ 12	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-N[4,5,6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 14	4 ～ 12	-	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-ND[6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 14	-	6 ～ 12	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ18-[25-1395/1]-F[5-48/1]-MMS[10,12,14]-NSC[8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	18	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 14	-	-	8 ～ 12	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-N[4,5,6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 16	-	-	4 ～ 12	-	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-ND[6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 16	-	-	-	6 ～ 12	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-M[5,6,8,10,12,16]-NSC[8,10,12,14]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	5 ～ 16	-	-	-	-	8 ～ 14	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-N[4,5,6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	6 ～ 17	-	4 ～ 12	-	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-ND[6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	6 ～ 17	-	-	6 ～ 12	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-MMC[6,8,10,12,15,17]-NSC[8,10,12,14]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	6 ～ 17	-	-	-	8 ～ 14	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-N[4,5,6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 18	4 ～ 12	-	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-ND[6,8,10,12]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 18	-	6 ～ 12	-	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目
PSAFZ20-[25-1395/1]-F[5-48/1]-MMS[10,12,14,18]-NSC[8,10,12,14]-SC[0-1188/1]	[鉄] SUJ2相当	SUJ2相当	高周波焼入れ	硬質クロムメッキ	20	25 ～ 1395	g6	高周波焼入(58HRC～)	0 ～ 1188	-	-	10 ～ 18	-	-	8 ～ 14	5 ～ 48	-	対象外	-	-	10	1個	-( - )	3日目

基本情報

【特長】片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付きタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 250	L251 〜 300	L301 〜 350	L351 〜 400	L401 〜 450	L451 〜 500	L501 〜 550	L551 〜 600	L601 〜 650	L651 〜 700	L701 〜 750	L751 〜 800	L801 〜 850	L851 〜 900	L901 〜 950	L951 〜 1000	L1001 〜 1100	L1101 〜 1200	L1201 〜 1300	L1301 〜 1400	L1401 〜 1495
SAFZ [ ! ] SFBU [ ! ] SAHD	8	1,220	1,290	1,370	1,440	1,510	1,590	1,660	1,720	1,800	1,860	1,920	2,000	2,070	2,130	2,210	2,270	2,040	2,090	2,150	2,220	2,680	－	－	－	－
	10	1,300	1,380	1,450	1,520	1,600	1,660	1,730	1,800	1,870	1,930	2,010	2,070	2,140	2,210	2,280	2,350	2,100	2,160	2,220	2,280	2,760	2,900	－	－	－
	12	1,340	1,460	1,530	1,610	1,670	1,740	1,810	1,880	1,940	2,020	2,080	2,150	2,220	2,290	2,350	2,430	2,490	2,560	2,640	2,700	2,470	2,580	3,220	3,480	－
	13	1,350	1,530	1,620	1,700	1,790	1,870	1,950	2,040	2,120	2,210	2,290	2,370	2,460	2,540	2,630	2,710	2,790	2,880	2,960	3,050	2,790	2,940	3,550	3,720	－
	15	1,370	1,640	1,730	1,840	1,930	2,030	2,120	2,230	2,320	2,420	2,510	2,610	2,710	2,800	2,900	3,000	3,100	3,190	3,290	3,380	3,580	3,770	4,080	4,400	－
	16	1,380	1,670	1,760	1,850	1,940	2,040	2,120	2,220	2,310	2,400	2,490	2,580	2,680	2,760	2,860	2,950	3,030	3,130	3,220	3,310	3,500	3,680	3,860	4,040	－
	18	1,390	1,790	1,890	2,010	2,110	2,230	2,330	2,450	2,550	2,670	2,770	2,890	2,990	3,110	3,210	3,330	3,430	3,550	3,650	3,770	3,990	4,210	4,430	4,650	－
	20	1,400	1,860	1,960	2,070	2,170	2,280	2,390	2,500	2,600	2,710	2,820	2,930	3,030	3,140	3,240	3,360	3,470	3,570	3,680	3,790	4,000	4,210	4,430	4,640	－
	25	1,410	1,920	2,300	2,450	2,600	2,760	2,910	3,070	3,220	3,380	3,530	3,690	3,840	3,990	4,150	4,310	4,450	4,610	4,770	4,920	5,230	5,530	5,850	6,150	－
	30	1,420	1,930	2,440	2,790	2,990	3,180	3,370	3,570	3,760	3,950	4,150	4,340	4,530	4,730	4,910	5,100	5,300	5,490	5,680	5,880	6,260	6,650	7,040	7,410	7,800
	35	1,430	1,940	2,450	2,950	3,490	3,490	3,650	3,650	4,130	4,130	4,600	4,600	6,100	6,100	6,100	6,100	6,970	6,970	6,970	6,970	7,940	7,940	9,810	9,810	9,810
	40	1,660	2,270	2,900	3,520	4,100	4,100	4,250	4,250	4,820	4,820	5,380	5,380	6,870	6,870	6,870	6,870	7,880	7,880	7,880	7,880	8,940	8,940	11,060	11,060	11,060
	50	1,820	2,510	3,200	3,900	4,670	4,670	4,940	4,940	5,880	5,880	6,810	6,810	8,260	8,260	8,260	8,260	9,610	9,610	9,610	9,610	11,010	11,010	13,650	13,650	13,650
SSAFZ [ ! ] SSFBU [ ! ] SSAHD	8	1,310	1,480	1,650	1,810	1,960	2,120	2,280	2,440	2,600	2,760	2,920	3,080	3,230	3,390	3,550	3,710	3,360	3,500	3,630	3,770	4,660	－	－	－	－
	10	1,410	1,590	1,750	1,920	2,080	2,250	2,420	2,580	2,750	2,910	3,080	3,240	3,410	3,580	3,750	3,910	3,550	3,690	3,830	3,980	4,900	5,240	－	－	－
	12	1,520	1,720	1,920	2,120	2,320	2,520	2,720	2,910	3,110	3,310	3,510	3,710	3,910	4,100	4,290	4,490	4,690	4,890	5,090	5,280	4,950	5,280	6,470	6,870	－
	13	1,580	1,790	2,000	2,210	2,420	2,630	2,840	3,050	3,260	3,480	3,690	3,900	4,100	4,320	4,530	4,740	4,950	5,160	5,370	5,580	5,210	5,580	6,840	7,260	－
	15	1,690	1,940	2,180	2,430	2,680	2,920	3,170	3,410	3,660	3,910	4,160	4,400	4,640	4,890	5,130	5,390	5,630	5,880	6,120	6,360	6,860	7,350	7,840	8,340	－
	16	1,740	2,010	2,260	2,520	2,770	3,030	3,290	3,550	3,800	4,060	4,320	4,580	4,830	5,090	5,340	5,610	5,870	6,120	6,380	6,640	7,150	7,670	8,180	8,690	－
	18	1,850	2,130	2,420	2,710	2,990	3,280	3,560	3,840	4,140	4,420	4,700	4,990	5,270	5,570	5,850	6,130	6,420	6,700	6,990	7,280	7,840	8,420	8,990	9,560	－
	20	1,910	2,170	2,450	2,720	2,990	3,280	3,560	3,840	4,140	4,420	4,700	4,990	5,270	5,570	5,850	6,130	6,420	6,700	6,990	7,280	7,840	8,420	8,990	9,560	－
	25	1,950	2,720	3,200	3,650	4,110	4,570	5,020	5,480	5,930	6,380	6,850	7,300	7,750	8,210	8,660	9,110	9,580	10,030	10,490	10,940	11,840	12,760	13,670	14,580	－
	30	1,960	2,730	3,510	4,260	4,820	5,190	5,510	5,510	6,440	6,440	7,360	7,360	9,290	9,440	9,440	9,440	11,270	11,270	11,270	11,270	13,130	13,130	16,300	16,300	16,300
	35	1,970	2,740	3,520	4,290	5,200	5,200	5,520	5,520	6,450	6,450	7,370	7,370	9,450	9,450	9,450	9,450	11,280	11,280	11,280	11,280	13,140	13,140	16,310	16,310	16,310
	40	2,300	3,230	4,180	5,110	6,240	6,240	6,650	6,650	7,780	7,780	8,930	8,930	11,490	11,490	11,490	11,490	13,770	13,770	13,770	13,770	16,040	16,040	19,950	19,950	19,950
	50	3,090	4,410	5,740	7,080	8,430	8,430	8,850	8,850	10,440	10,440	12,030	12,030	15,780	15,780	15,780	15,780	19,050	19,050	19,050	19,050	22,300	22,300	27,780	27,780	27,780
PSAFZ [ ! ] PSFBU [ ! ] PSAHD	8	1,230	1,320	1,420	1,500	1,600	1,680	1,760	1,850	1,930	2,020	2,100	2,180	2,270	2,350	2,440	2,520	2,260	2,330	2,400	2,480	3,020	－	－	－	－
	10	1,320	1,410	1,500	1,590	1,680	1,760	1,850	1,930	2,020	2,100	2,180	2,270	2,350	2,440	2,520	2,600	2,340	2,420	2,490	2,560	3,120	3,290	－	－	－
	12	1,410	1,500	1,590	1,670	1,760	1,850	1,930	2,020	2,100	2,180	2,280	2,360	2,450	2,530	2,630	2,710	2,790	2,880	2,960	3,050	2,800	2,950	3,680	3,960	－
	13	1,460	1,580	1,680	1,790	1,880	1,980	2,090	2,190	2,290	2,390	2,500	2,600	2,700	2,800	2,910	3,010	3,120	3,210	3,320	3,420	3,150	3,330	4,160	4,480	－
	15	1,560	1,690	1,820	1,930	2,060	2,180	2,300	2,430	2,550	2,670	2,790	2,920	3,030	3,160	3,290	3,400	3,530	3,650	3,770	3,900	4,140	4,390	4,760	5,120	－
	16	1,600	1,710	1,830	1,940	2,060	2,170	2,290	2,400	2,510	2,630	2,740	2,860	2,970	3,090	3,200	3,320	3,430	3,540	3,650	3,770	4,000	4,230	4,590	4,950	－
	18	1,680	1,800	1,920	2,040	2,160	2,280	2,390	2,520	2,640	2,750	2,880	2,990	3,110	3,230	3,350	3,470	3,580	3,710	3,820	3,940	4,180	4,420	4,800	5,180	－
	20	1,710	1,920	2,070	2,220	2,350	2,500	2,650	2,780	2,930	3,080	3,210	3,360	3,510	3,640	3,790	3,940	4,070	4,220	4,360	4,500	4,790	5,080	5,510	5,940	－
	25	1,720	2,230	2,430	2,630	2,820	3,020	3,220	3,420	3,610	3,810	4,010	4,210	4,410	4,610	4,810	5,000	5,200	5,400	5,600	5,800	6,200	6,580	6,980	7,380	－
	30	1,730	2,390	2,750	2,980	3,220	3,470	3,710	3,950	4,180	4,420	4,660	4,900	5,130	5,380	5,620	5,860	6,100	6,330	6,570	6,810	7,300	7,770	8,250	8,730	9,210
	35	1,740	2,400	3,060	3,720	4,410	4,410	4,630	4,630	5,240	5,240	5,860	5,860	7,820	7,820	7,820	7,820	8,960	8,960	8,960	8,960	10,210	10,210	12,640	12,640	12,640
	40	2,040	2,850	3,650	4,460	5,210	5,210	5,400	5,400	6,140	6,140	6,890	6,890	8,820	8,820	8,820	8,820	10,130	10,130	10,130	10,130	11,530	11,530	14,290	14,290	14,290
	50	2,240	3,130	4,040	4,950	5,950	5,950	6,300	6,300	7,530	7,530	8,760	8,760	10,650	10,650	10,650	10,650	12,400	12,400	12,400	12,400	14,210	14,210	17,660	17,660	17,660
PSSAFZ [ ! ] PSFBU [ ! ] PSAHD	8	1,350	1,560	1,750	1,950	2,140	2,340	2,530	2,730	2,920	3,120	3,310	3,510	3,700	3,900	4,080	4,280	3,900	4,060	4,230	4,400	5,450	－	－	－	－
	10	1,450	1,660	1,870	2,080	2,280	2,490	2,690	2,900	3,110	3,310	3,520	3,720	3,930	4,130	4,340	4,550	4,130	4,310	4,480	4,660	5,780	6,180	－	－	－
	12	1,580	1,830	2,080	2,320	2,570	2,820	3,070	3,320	3,570	3,810	4,060	4,320	4,560	4,810	5,060	5,300	5,550	5,810	6,050	6,300	5,910	6,340	7,910	8,520	－
	13	1,630	1,880	2,140	2,390	2,660	2,910	3,170	3,420	3,680	3,940	4,190	4,450	4,700	4,970	5,220	5,480	5,730	6,000	6,250	6,510	6,100	6,550	8,160	8,790	－
	15	1,750	2,070	2,380	2,690	3,000	3,310	3,620	3,930	4,240	4,560	4,860	5,180	5,480	5,800	6,100	6,420	6,730	7,040	7,350	7,650	8,270	8,900	9,520	10,140	－
	16	1,810	2,130	2,460	2,770	3,100	3,420	3,740	4,060	4,390	4,700	5,030	5,360	5,670	6,000	6,320	6,650	6,960	7,290	7,610	7,930	8,580	9,220	9,870	10,510	－
	18	1,960	2,370	2,780	3,180	3,590	4,000	4,400	4,810	5,220	5,620	6,030	6,440	6,840	7,250	7,640	8,050	8,460	8,860	9,270	9,680	10,490	11,300	12,120	12,930	－
	20	2,010	2,370	2,780	3,180	3,590	4,000	4,400	4,810	5,220	5,620	6,030	6,440	6,840	7,250	7,640	8,050	8,460	8,860	9,270	9,680	10,490	11,300	12,120	12,930	－
	25	2,420	3,000	3,590	4,170	4,760	5,340	5,920	6,510	7,100	7,680	8,260	8,850	9,430	10,020	10,610	11,180	11,770	12,360	12,940	13,520	14,690	15,870	17,030	18,200	－
	30	2,600	3,410	4,120	4,810	5,500	6,200	6,890	7,580	8,280	8,960	9,670	10,260	11,060	11,750	12,440	13,150	13,840	14,530	15,230	15,800	17,310	18,420	20,090	21,480	22,870
	35	2,610	3,710	4,810	5,910	7,180	7,180	7,650	7,650	8,970	8,970	10,270	10,270	13,220	13,220	13,220	13,220	15,810	15,810	15,810	15,810	18,430	18,430	22,940	22,940	22,940
	40	3,090	4,410	5,740	7,080	8,640	8,640	9,240	9,240	10,860	10,860	12,470	12,470	16,100	16,100	16,100	16,100	19,330	19,330	19,330	19,330	22,580	22,580	28,100	28,100	28,100
	50	4,190	6,080	7,950	9,840	11,780	11,780	12,380	12,380	14,630	14,630	16,880	16,880	22,180	22,180	22,180	22,180	26,820	26,820	26,820	26,820	31,440	31,440	39,200	39,200	39,200

[ ! ]D公差h5は、上記価格に￥410プラス　[ ! ]キリ穴付きは、上記価格に￥20マイナス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 50	L51 〜 100	L101 〜 150	L151 〜 200	L201 〜 300	L301 〜 400	L401 〜 500	L501 〜 600	L601 〜 800	L801 〜 995
RSAFZ [ ! ]RSAHD	8	1,700	1,940	2,270	2,580	2,840	2,990	3,490	3,800	4,070	4,730
	10	1,700	2,020	2,330	2,710	3,090	3,240	3,540	3,940	4,260	4,990
	12	1,770	2,150	2,540	2,910	3,310	3,590	4,010	4,150	5,040	5,520
	13	1,770	2,160	2,540	2,970	3,440	3,730	4,150	4,430	5,300	5,830
	15	2,110	2,630	3,170	3,780	4,330	4,690	5,270	5,440	6,130	7,130
	16	2,110	2,690	3,230	3,900	4,570	4,910	5,500	5,850	6,460	7,460
	18	2,190	2,790	3,420	4,160	4,880	5,380	5,880	6,260	7,480	8,750
	20	2,250	2,970	3,640	4,440	5,280	5,630	6,210	6,900	8,190	9,020
	25	2,600	3,470	4,350	5,210	6,140	6,720	7,480	8,520	10,270	12,300
	30	2,920	3,990	4,860	5,940	6,930	7,740	9,000	10,870	13,230	15,930
RSSAFZ [ ! ]RSSAHD	8	1,810	2,150	2,570	2,970	3,310	3,640	4,310	4,790	5,240	6,250
	10	1,860	2,240	2,660	3,130	3,600	3,940	4,420	5,020	5,530	6,660
	12	2,010	2,450	2,960	3,450	3,980	4,500	5,180	5,580	6,720	7,730
	13	2,030	2,470	2,980	3,500	4,080	4,610	5,280	5,820	6,940	7,980
	15	2,440	2,940	3,630	4,390	5,070	5,730	6,620	7,080	8,060	9,660
	16	2,460	3,060	3,750	4,580	5,400	6,080	7,000	7,690	8,620	10,280
	18	2,600	3,170	3,960	4,850	5,760	6,600	7,460	8,190	9,750	11,730
	20	2,670	3,310	4,150	5,110	6,140	6,840	7,770	8,830	10,470	12,000
	25	3,170	4,140	5,250	6,420	7,640	8,830	10,170	11,820	14,190	17,410
	30	3,490	4,830	5,950	7,400	8,760	10,160	11,970	14,370	17,990	22,160

[ ! ]キリ穴付きは、上記価格に¥20マイナス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		￥基準単価
Type	D	最短L 〜 100	L101 〜 200	L201 〜 400	L401 〜 600	L601 〜 800	L801 〜 1000	L1001 〜 1200	L1201 〜 1493
PSAGZ [ ! ]PSHGD	8	1,130	1,610	1,970	2,750	3,530	3,660	4,110	－
	10	1,140	1,620	2,000	2,370	3,030	3,720	4,160	－
	12・13	1,140	1,650	2,060	2,460	3,390	3,790	4,160	5,090
	15・16	1,480	2,170	2,660	3,140	4,140	4,630	5,460	7,260
	18・20	1,490	2,210	2,720	3,230	4,250	4,770	5,260	7,330
	25	1,580	2,350	2,990	3,640	4,800	5,440	6,080	7,860
	30	1,630	2,440	3,170	3,910	5,170	5,900	6,640	8,200
	35	1,730	2,600	3,510	4,420	5,860	6,690	7,610	9,400
	40	2,020	3,100	4,070	5,170	6,590	7,560	8,570	10,610
	50	2,220	3,410	4,740	6,540	7,930	9,220	10,550	13,080
PSSAGZ	8	1,530	2,280	3,180	4,550	5,930	5,990	7,050	－
	10	1,530	2,280	3,100	4,350	5,660	5,990	7,050	－
	12・13	1,640	2,450	3,200	4,390	5,620	7,170	7,670	9,480
	15・16	1,840	2,780	3,420	4,750	6,000	7,310	8,690	10,970
	18・20	2,060	3,140	3,850	5,240	6,700	8,110	9,510	12,000
	25	2,210	3,400	4,190	5,760	7,360	8,990	10,580	13,040
	30	2,340	3,620	4,550	6,360	8,200	10,020	11,840	14,710
	35	2,590	4,040	5,710	7,620	9,780	11,700	13,610	16,910
	40	3,050	4,810	6,880	9,240	11,900	14,260	16,630	20,690
	50	4,150	6,630	9,170	12,460	16,340	19,730	23,120	28,800

[ ! ]キリ穴付きは、上記価格に¥20マイナス。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら
◦SUJ2相当 D公差g6 D8〜D12

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5％	10％	15％	25%	お見積り
出荷日	通常				＋4日	お見積り

[ ! ]低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

◦その他

数量区分	標準対応					個別対応
数量区分	小口				大口	大口
数　量	1〜4	5〜12	13〜19	20〜49	50〜100	101～
値引率	基準単価	5％	10％	15％	25%	お見積り
出荷日	通常				＋7日	お見積り

[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

●低温黒色クロムメッキ品

日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]スパナ溝・キリ穴加工部・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]キリ穴加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。
[ ! ]L寸公差・真円度・真直度・
直角度・同軸度・硬度変化
>>こちら
[ ! ]低温黒色クロムメッキの特長>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き/キリ穴付き	シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ	精密シャフト　片端おねじ・片端めねじ逃げ溝付き/片端おねじ・片端めねじ逃げ溝付スパナ溝付き	シャフト　両端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ	シャフト　片端おねじ・片端めねじ逃げ溝付き	【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き	【クリーン洗浄品】シャフト　片端おねじ・片端めねじ逃げ溝スパナ溝付き・キリ穴付タイプ	精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き	シャフト　片端おねじ・片端めねじキリ穴付・スパナ溝付タイプ	【クリーン洗浄品】シャフト　片端おねじ・片端めねじ逃げ溝付き	【クリーン洗浄品】精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き	精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き	【クリーン洗浄品】精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	3日目～	3日目～	5日目	3日目～	3日目～	8日目	6日目～	5日目	3日目～	6日目～	8日目	5日目	8日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	該当なし	該当なし	該当なし	該当なし	クリーン洗浄	クリーン洗浄	該当なし	該当なし	クリーン洗浄	クリーン洗浄	該当なし	クリーン洗浄
基本形状	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート	ストレート
軸端形状（左）	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ	おねじ
軸端形状（右）	めねじ	加工なし	めねじ	おねじ	めねじ	めねじ	めねじ	加工なし	めねじ	めねじ	加工なし	おねじ	おねじ
