ミスミ

小径位置決めピン　高硬度ステンレス小頭タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1780

一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（7件）

通常価格(税別): -

税込価格: -

取付側・位置決側のそれぞれで0.01mm単位で外径指定できる為、精度の調整が可...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
基本形状：

小頭
導入側先端形状：

丸
導入側仕様：

なし
取付側形状：

ストレート（圧入）
表面処理：

なし
熱処理：

なし
材質：

高硬度ステンレス
位置決め側外径公差：

0/-0.01
取付側公差：

0/-0.01
材質証明書：

対象
材質証明書：材質：

高硬度ステンレス

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

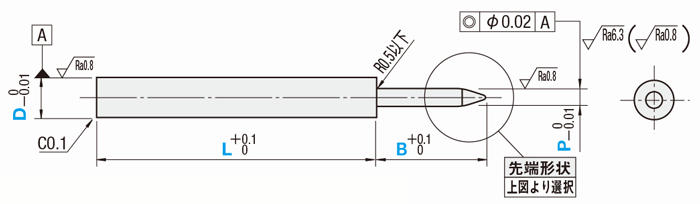

外形図・規格表

[ ! ]取付部の面取りや公差の変更が追加工で可能です。

先端形状選択
フラット SF	球面 SP	テーパR ST	テーパ SX

[ ! ]先端形状部つなぎエッジ無し

■R部寸法

D	R
1.01～2.00	0.2
2.01～3.00	0.4

[ M ]材質	[ H ]硬度	TYPE
[ M ]材質	[ H ]硬度	フラット	球面	テーパR	テーパ
高硬度ステンレス	35HRC〜	SFSKKS	SPSKKS	STSKKS	SXSKKS

規格表

型式	−	D	−	L	−	P	−	B	−	E
SPSKKS	−	D1.50	−	L10.0	−	P0.90	−	B1.5			(球面)
SXSKKS	−	D1.50	−	L10.0	−	P1.20	−	B2.0	−	E1.0	(テーパ)

型式	D 指定0.01mm単位	L 指定0.1mm単位	P 指定0.01mm単位	B 指定0.１mm単位
フラット SFSKKS 球面 SPSKKS	0.51〜1.00	3.0〜20.0	0.50〜0.99 (D＞P)	1.5〜5.0 (B−P/2≧1.0)
	1.01〜2.00	3.0〜20.0	0.50〜1.99 (D＞P)	1.5〜10.0 (B−P/2≧1.0)
	2.01〜3.00	3.0〜20.0	1.00〜2.99 (D＞P)	1.5〜10.0 (B−P/2≧1.0)

型式	D 指定0.01mm単位	L 指定0.1mm単位	P 指定0.01mm単位	B 指定0.１mm単位	E 指定0.5mm単位
テーパR STSKKS テーパ SXSKKS	1.01〜2.00	3.0〜20.0	0.50〜1.99 (D＞P)	1.5〜10.0 (B−P/2≧1.0)	0.5〜2.5
テーパR STSKKS テーパ SXSKKS	2.01〜3.00	3.0〜20.0	1.00〜2.99 (D＞P)	1.5〜10.0 (B−P/2≧1.0)	0.5〜2.5

[ ! ]テーパRの場合、B−1≧1.85P−2.75R　[ ! ]テーパの場合、B≧E＋1　P≧E

追加工

追加工コード	追加工内容	適用条件	指定例	\/1Code
GDC	導入部加工を追加	導入部を追加します。 [ ! ]L寸指定タイプはD≧2.1、L≧5.0に適用 [ ! ]L寸指定・公差選択タイプはD≧2.01、L≧5.0に適用	SFSKKS-D2.5-L20.0-P2.0-B5.0-GDC	200
CC	C面取りサイズを変更	D寸部C面取り0.1を0.3に変更します。 [ ! ]L寸指定タイプはD≧1.5に適用 [ ! ]L寸指定・公差選択タイプはD≧1.50に適用	SFSKKS-D2.5-L20.0-P2.0-B5.0-CC	200

[ NG ]GDCとCCの併用不可

型番リスト

表示件数:

型番	導入側先端タイプ	位置決め側外径 P(mm)	取付側外径 D(mm)	B(mm)	E(mm)	L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SFSKKS-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]	フラット	0.5 ～ 2.99	0.51 ～ 3	1.5 ～ 10	-	3 ～ 20	10	1個	-( - )	3日目一部当日出荷可能
SPSKKS-D[0.51-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]	球面	0.5 ～ 2.99	0.51 ～ 3	1.5 ～ 10	-	3 ～ 20	10	1個	-( - )	3日目一部当日出荷可能
STSKKS-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]	テーパR	0.5 ～ 2.99	1.01 ～ 3	1.5 ～ 10	-	3 ～ 20	10	1個	-( - )	3日目一部当日出荷可能
SXSKKS-D[1.01-3/0.01]-L[3-20/0.1]-P[0.5-2.99/0.01]-B[1.5-10/0.1]-E[0.5-2.5/0.5]	テーパ	0.5 ～ 2.99	1.01 ～ 3	1.5 ～ 10	0.5 ～ 2.5	3 ～ 20	10	1個	-( - )	3日目一部当日出荷可能

基本情報

取付側・位置決側のそれぞれで0.01mm単位で外径指定できる為、精度の調整が可能です。

(i)ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	フラットタイプ	球面タイプ
	SFSKKS	SPSKKS
0.51～2.00	930	990
2.01〜3.00	620	650

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥基準単価
	テーパRタイプ	テーパタイプ
	STSKKS	SXSKKS
1.01～2.00	1,070	990
2.01〜3.00	710	630

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応						個別対応
数量区分	小口				大口		大口
数　量	1〜19	20〜34	35〜49	50〜100	101～300	301～500	501～
値引率	基準単価	5%	10%	15%	20%	20%	20%
出荷日	通常				＋2日	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークT	当日出荷	800円/1本	正午迄	>>こちら

				ご注文締切
急	ストーク A早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	500円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
