高さ調整ピン　六角タイプ　－中精度めねじタイプー

高さ調整ピン　六角タイプ　－中精度めねじタイプー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 規格拡張対象
評価 4.0平均満足度4.0 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

高さ方向の寸法公差が高精度と中精度があり、高さ調整に最適な位置決めピンです。取...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

表面検査治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定58件の候補があります。

Loading...

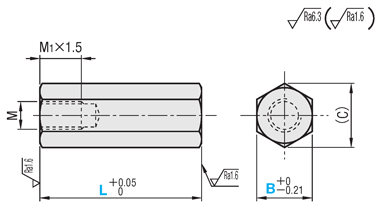

外形図・規格表

[ M ]材質[ S ]表面処理[ H ]硬度Type
①S45C相当四三酸化鉄皮膜−SRTBB
②S45C相当硬質クロムメッキメッキ硬度 750HV〜SRTBR
③S45C相当四三酸化鉄皮膜焼入硬度 45〜50HRCSRTBHB
④S45C相当硬質クロムメッキ焼入硬度 45〜50HRC
メッキ硬度 750HV〜		SRTBHR
⑤SUS304−−SRTBSU
⑥SUS440Cまたは
13Crステンレス		−焼入硬度 50〜55HRCSRTBC

規格表

型式−L

Type B
SRTBSU 12−L50.00
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
指定0.01mm単位		(C)M
(並目)		＊締付トルク
N・cm		￥基準単価 めねじ
TypeB①
SRTBB		②
SRTBR		③
SRTBHB		④
SRTBHR		⑤
SRTBSU		⑥
SRTBC
SRTBB
SRTBR
SRTBHB
SRTBHR
SRTBSU
SRTBC		 610.00〜50.006.9M3987908801,0201,1101,230-
 78.18109001,0401,1301,240-
 815.00〜50.009.2M42258309101,0501,1401,2501,230
1020.0 〜80.0011.5M54618709601,1001,1901,2901,260
1213.99001,0001,1301,2201,3301,290
1315M67849501,0301,1701,2501,3701,320
1416.29901,0701,2101,2901,4101,350
1719.61,0301,1201,2501,3401,4501,490
1921.9M819111,0701,1801,3001,4001,5101,510
2427.71,2301,3501,5001,6101,7401,800
[ ! ]材質SUS440Cまたは13CrステンレスはB≧8となります。
＊焼入品の締付トルク（参考値）は強度区分（8.8）になります。（技術データ >> こちら参照）　ゆるみ止め剤もしくはｽﾌﾟﾘﾝｸﾞﾜｯｼｬ使用時は該当しません。

型番リスト

表示件数:
  1. 1
型番
材質
詳細材質
表面処理
焼入れ
硬度
二面幅 B(mm)
L(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
6
10 ～ 50
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
7
10 ～ 50
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
8
15 ～ 50
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
10
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
12
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
13
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
14
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
17
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
19
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
なし
なし
24
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
8
15 ～ 50
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
10
20 ～ 80
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
12
20 ～ 80
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
13
20 ～ 80
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
14
20 ～ 80
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
17
20 ～ 80
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
19
20 ～ 80
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[ステンレス] SUS440Cまたは13Crステンレス
SUS440Cまたは13Crステンレス
なし
あり
焼入硬度 50～55HRC
24
20 ～ 80
SUS440Cまたは13Crステンレス
-
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
6
10 ～ 50
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
7
10 ～ 50
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
8
15 ～ 50
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
10
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
12
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
13
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
14
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
17
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
19
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
四三酸化鉄皮膜
あり
焼入硬度 45～50HRC
24
20 ～ 80
S45C相当
四三酸化鉄皮膜
10

1個

-( - )

3日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
6
10 ～ 50
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
7
10 ～ 50
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
8
15 ～ 50
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
10
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
12
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
13
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
14
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
17
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
19
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
焼入硬度 45～50HRC メッキ硬度 750HV～
24
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
6
10 ～ 50
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
7
10 ～ 50
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
8
15 ～ 50
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
10
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
12
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
13
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
14
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
17
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
19
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[スチール] S45C相当
S45C相当
硬質クロムメッキ
あり
メッキ硬度 750HV～
24
20 ～ 80
S45C相当
硬質クロムメッキ
10

1個

-( - )

4日目

[ステンレス] SUS304
SUS304
なし
なし
なし
6
10 ～ 50
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
7
10 ～ 50
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
8
15 ～ 50
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
10
20 ～ 80
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
12
20 ～ 80
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
13
20 ～ 80
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
14
20 ～ 80
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
17
20 ～ 80
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
19
20 ～ 80
SUS304
-
10

1個

-( - )

3日目

[ステンレス] SUS304
SUS304
なし
なし
なし
24
20 ～ 80
SUS304
-
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

高さ方向の寸法公差が高精度と中精度があり、高さ調整に最適な位置決めピンです。取付はめねじで、高さはフリーでご指定いただけます。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1〜1920〜3435〜4950〜100101～200201〜
値引率基準単価5％10％18％23%お見積り
出荷日通常＋7日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

高さ調整ピン　六角タイプ　－中精度めねじタイプー

高さ調整ピン　六角タイプ　－中精度めねじタイプー

    【クリーン洗浄品】高さ調整ピン　六角タイプ　－中精度めねじタイプー

    【クリーン洗浄品】高さ調整ピン　六角タイプ　－中精度めねじタイプー

      高さ調整ピン　六角タイプ　－中精度おねじタイプー

      高さ調整ピン　六角タイプ　－中精度おねじタイプー

        高さ調整ピン　六角タイプ　－高精度めねじタイプー

        高さ調整ピン　六角タイプ　－高精度めねじタイプー

          【クリーン洗浄品】高さ調整ピン　六角タイプ　－中精度おねじタイプー

          【クリーン洗浄品】高さ調整ピン　六角タイプ　－中精度おねじタイプー

            【クリーン洗浄品】高さ調整ピン　六角タイプ　－高精度めねじタイプー

            【クリーン洗浄品】高さ調整ピン　六角タイプ　－高精度めねじタイプー

              高さ調整ピン　六角タイプ　－高精度おねじタイプー

              高さ調整ピン　六角タイプ　－高精度おねじタイプー

                【クリーン洗浄品】高さ調整ピン　六角タイプ　－高精度おねじタイプー

                【クリーン洗浄品】高さ調整ピン　六角タイプ　－高精度おねじタイプー

                  六角支柱ピン　段付タイプ　－めねじ－

                  六角支柱ピン　段付タイプ　－めねじ－

                    【クリーン洗浄品】六角支柱ピン　段付タイプ　－めねじ－

                    【クリーン洗浄品】六角支柱ピン　段付タイプ　－めねじ－

                      【クリーン洗浄品】高さ調整ピン　二面幅　めねじタイプ

                      【クリーン洗浄品】高さ調整ピン　二面幅　めねじタイプ

                        高さ調整ピン　圧入タイプ

                        高さ調整ピン　圧入タイプ

                          高さ調整ピン　ツバ付　おねじタイプ

                          高さ調整ピン　ツバ付　おねじタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   6日目   3日目～   3日目～   6日目   6日目   2日目～   5日目～   3日目～   6日目   5日目～   2日目～   2日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄 該当なし クリーン洗浄 クリーン洗浄 該当なし 該当なし
                            形状 高さ調整ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン 支柱ピン 支柱ピン 高さ調整ピン 高さ調整ピン 高さ調整ピン
                            固定方法 めねじ めねじ おねじ めねじ おねじ めねじ おねじ おねじ めねじ めねじ めねじ 圧入 おねじ
                            先端 形状 フラット フラット フラット フラット フラット フラット フラット フラット テーパ テーパ フラット フラット フラット

                            高さ調整ピン　六角タイプ　－中精度めねじタイプーのレビュー

                            評価 4.0 平均満足度：4.0 3件のレビュー
                            1. 星５
                              33%
                            2. 星４
                              33%
                            3. 星３
                              33%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            位置決め
                            評価 3.0満足度：3.02021/05/04
                            高さの調整も要らず、正確な寸法と納期には、とても助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            PP用ストッパ
                            評価 4.0満足度：4.02020/01/06
                            設備のPP用ストッパで使用しましたが、高さも任意に決められて使いやすいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            装置の位置決めに
                            評価 5.0満足度：5.02019/10/07
                            装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る

                            高さ調整ピンカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
