治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.4平均満足度4.4 この商品のレビューをみる（10件）
通常価格(税別)
 -
税込価格
 -

ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易3軸調整機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定60件の候補があります。

Loading...

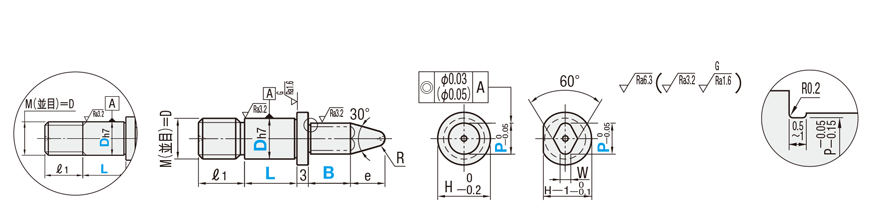

外形図・規格表

外形図

※1
ディコート処理品・
TiCN処理品のねじ部形状

(丸)

(ダイヤ)

研磨逃げ溝

※1

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)  参考：sin15°≒0.259 tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、おねじ長さ、角度寸法公差は除く。
[ ! ]逃げ部寸法は参考値になります。
[ ! ]ディコート処理品・TiCN処理品の同軸度は（  ）の精度となり、ねじ部形状が ※1 となります。
[ ! ]ディコート処理品・TiCN処理品はセンター穴がつきません。

[ ! ]締付トルク（参考値）はディコート処理品・TiCN処理品は強度区分：8.8、その他が強度区分：10.9です。
なお、ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

Type[ M ]材質[ H ]硬度[ S ]表面処理
ELANA丸SCM435焼入
35〜40HRC		‐
ELANDダイヤ
TELANA丸SCM415浸炭焼入
55HRC〜
(深度0.7〜0.8)
TELANDダイヤ
R-LANA丸SCM43535～40HRC
(表面750HV～)		硬質クロムメッキ
R-LANDダイヤ
D-LANA丸SKD11相当55HRC～
(表面3000HV)		ディコート®処理
D-LANDダイヤ
H-LANA丸55HRC～
(表面3000HV)		TiCN処理
H-LANDダイヤ

締付トルク表

ねじの呼び8.8
降伏荷重初期締結力締付トルク
N｛kgf｝N｛kgf｝N ・cm｛kgf・cm｝
M612867
｛1313｝		9006
｛919｝		784｛80｝
M823422
｛2390｝		16395
｛1673｝		1911｛195｝
M1037113
｛3787｝		25980
｛2651｝		3783｛386｝
M1253949
｛5505｝		37759
｛3853｝		6605｛674｝
M16100470
｛10252｝		70325
｛7176｝		16366｛1670｝
ねじの呼び10.9
降伏荷重初期締結力締付トルク
N｛kgf｝N｛kgf｝N ・cm｛kgf・cm｝
M618894
｛1928｝		13220
｛1349｝		1156｛118｝
M834398
｛3510｝		24079
｛2457｝		2803｛286｝
M1054508
｛5562｝		38161
｛3894｝		5557｛567｝
M1279223
｛8084｝		55458
｛5659｝		9702｛990｝
M16147549
｛15056｝		103282
｛10539｝		24108｛2460｝

[ ! ]締付条件：トルクレンチ使用（表面油潤滑 トルク係数k＝0.17 締付係数Q＝1.4）
本表は株式会社極東製作所のカタログから抜粋し、編集したものです。
トルク係数は使用条件により変わります。およその目安として参考ください。

[ ! ]その他、ボルト強度の技術データは>>こちら

規格表

型式−P−B−L

Type D
ELANA 8−P6.0−B15−L10
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定
0.1mm単位		B
指定
1mm単位		L
選択		ℓ1HRW￥基準単価
TypeDh7ELANAELANDTELANATELANDR-LANAR-LANDD-LANAD-LANDH-LANAH-LAND
焼入
(丸)
ELANA

(ダイヤ)
ELAND		浸炭
(丸)
TELANA

(ダイヤ)
TELAND		硬質クロム
(丸)
R－LANA

(ダイヤ)
R－LAND		ディコート
(丸)
D－LANA

(ダイヤ)
D－LAND		ＴiCN
(丸)
H－LANA

(ダイヤ)
H－LAND		 6   0
－0.012		3.0〜8.0[ ! ]2〜30
(B≦P×4)		5810     6 911～25407008109801,0601,2302,5003,2402,2903,030
 8   0
－0.015		3.0〜10.058101215  10111.51～27109309901,2101,2401,4602,7003,5102,4903,300
10 4.5〜12.0(5)(8)101215  121321～39901,2901,2601,5501,5101,8202,9803,8902,7703,680
10T 4.5〜12.0(5)(8)101215  181321～39901,2901,2601,5501,5101,8202,9803,8902,7703,680
12   0
－0.018		 9.0〜14.0 (8)10121518 1515341,2601,6401,5201,9001,7902,1603,2704,2403,0604,030
1613.0〜18.0  (10)121518201819451,5201,9801,8002,2602,0502,5103,6304,7103,4204,500
[ ! ]W寸法　D6・D8：P＞5.0の時　W＝2　D10・10T：P＜5.0の時W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時　W＝3　[ NG ]（　）L寸サイズはダイヤ形状・ディコートⓇ・TiCN処理適用不可

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MK摩耗溝追加工
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像		B寸部に4カ所溝を掘ります。溝の減り具合を見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）		[ ! ]焼入・浸炭焼入品かつ丸形状のみ適用
[ ! ]B≧4のとき適用

[ ! ]RTCと併用した場合、溝はR値+1mmの箇所から始まります。

ELANA8-P6.0-B15-L10-MK300
KC廻り止め位置変更
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像		規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。[ ! ]ダイヤ形状のみ適用
[ ! ]H-P≧2		ELAND8-P6.5-B10-L8-KC200
KD廻り止め加工
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像		一面加工を行います。[ ! ]H-P≧2
[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可		TELANA10-P8.8-B10-L10-KD200
SCスパナ掛加工
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像		スパナ掛を追加工します。
指定方法：SC
H911131519
H178111317
[ ! ]丸形状のみ適用R-LANA8-P6.5-B10-L10-SC500
MCねじ径変更
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像		ねじ径を変更します。
指定方法：MC8		[ ! ]D/3≦M＜D、Mmin3
[ ! ]おねじタイプのみ適用		TELANA10-P8.8-B10-L10-MC8200
FCねじ部長さ変更
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像		ねじ部長さを変更します。
指定方法：FC15		FC=1mm単位指定
D6～10：M≦FC≦Mx3
D12・16：M≦FC≦Mx2.5
D20 ：M≦FC≦Mx2
[ ! ]おねじタイプのみ適用
[ NG ]ディコートⓇ・TiCN処理品適用不可		TELANA10-P8.8-B10-L10-FC15300
RTCつば上部R変更

・ディコート®

・その他

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ:関連画像
逃げ溝加工を下記選択Rに変更します。
選択：R1、R2、R3
指定方法：RTC1		[ ! ]RTC≦(H-P)/2
[ ! ]B≧5の時適用		ELANA10-P8.8-B10-L10-RTC1無料
[ ! ]追加工で指定できない仕様をご希望の場合はカタログ規格外品サービス（>>こちら）より、製作可否含めたお見積もりをお願いします。

関連リンク

カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数:
  1. 1
型番
導入側先端形状
材質
取付側外径 D(φ)
熱処理
同軸度
導入側外径 P(φ)
位置決め部長さ B(mm)
表面処理
L(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸
