治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ

治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

治具用位置決めピン並級止めねじ部ショートタイプです。【特長】止め部が短い為、薄...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ダイヤ形状選定時、P寸根元に加工上の段差が残ります。
  • 従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

回転ユニット直動操作タイプ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定80件の候補があります。

Loading...

外形図・規格表

外形図

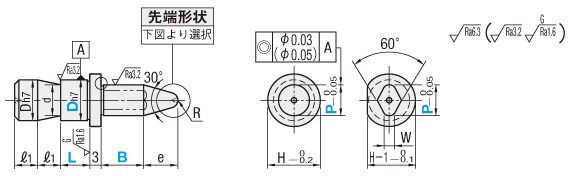

■並級

(丸)

(ダイヤ)

治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像
研磨逃げ溝
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像
■全周溝形状
Dℓ1d適用
止めねじ
664M5
85
107
1289M6
1613

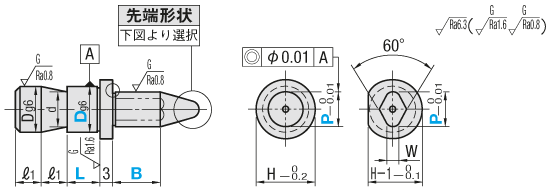

■精級

(丸)

(ダイヤ)

治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像
研磨逃げ溝
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像
■全周溝形状
Dℓ1d適用
止めねじ
664M5
85
107
1289M6
1613
先端形状　[ ! ]センター穴が残ります。
標準選択
A形状B形状
(角度30°テーパR)
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像		(テーパ)
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像		(角度選択テーパR)
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像
[ ! ]e=P/2÷tan15°+R-(R÷sin15°)[ ! ]P-2Etan(A/2)≧0.73
[ ! ]P-2Etan(A/2)≧2(ディコート®)		[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考：
sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866
tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。
[ ! ]ディコート処理品の同軸度は（  ）の精度となります。(並級)
[ ! ]逃げ部寸法は参考値になります。
Type[ M ]材質[ H ]硬度
全周溝精級形状
ELASALASTA丸SCM435焼入硬度
35〜40HRC
ELASDLASTDダイヤ
TELASATLASTA丸SCM415浸炭焼入硬度
55HRC〜(深度0.7〜0.8)
TELASDTLASTDダイヤ

Type[ M ]材質[ H ]硬度[ S ]表面処理
全周溝形状
R－LASA丸SCM43535〜40HRC
(表面750HV〜)		硬質クロムメッキ
R－LASDダイヤ
D－LASA丸SKD11相当55HRC〜
(表面3000HV)		ディコ−ト®処理
D－LASDダイヤ

規格表

型式−P−B−L

Type D
ELASA 6−P5.0−B10−L5
Type

先端形状

D
−
P
−
B
−
L
−
A
−
E
ELASA

A

10
−
P5.0
−
B10
−
L7
−
A60
−
E2
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■並級
型式
P
B
L
A
E
H
R
W
￥基準単価
指定
指定
指定
選択
(A形状)
Type
先端形状
D
Dh7(並級)
0.1mm単位
1mm単位
1mm単位

1mm単位
ELASA
ELASD
TELASA
TELASD
D－LASA
D－LASD
R－LASA
R－LASD

焼入（丸）
浸炭（丸）
硬質クロム（丸）
ディコート（丸）
指定無
6
0
-0.012
3.0〜8.0
2〜30
(B≦P×4)
5〜10
30
1〜10
9
1
1〜2
710
820
970
1,110
2,500
3,240
1,240
1,340

並級
ELASA
TELASA
R－LASA
D－LASA
（角度30°、テーパR）
60





A
8
0
-0.015
3.0〜10.0

11
1.5
1〜2
860
1,070
1,130
1,390
2,700
3,510
1,390
1,600

(ダイヤ)
(ダイヤ)
(ダイヤ)
(ダイヤ)
（テーパ）
10
4.5〜12.0
90
13
2
1〜3
1,160
1,480
1,450
1,790
2,980
3,890
1,680
2,010
並級
ELASD
TELASD
R－LASD
D-LASD
B
12
0
-0.018
9.0〜14.0

15
3
4
1,450
1,880
1,740
2,180
3,270
4,240
1,970
2,400





（角度選択、テーパR)
16
13.0〜18.0
120
19
4
5
1,740
2,280
2,060
2,590
3,630
4,710
2,270
2,800
[ ! ]W寸法　D6・D8：P＞5.0の時W＝2　D10：P＜5.0の時W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時W＝3　[ ! ]ディコート処理品はB寸5mm〜の指定となります。
[ ! ]R-LASA / R-LASD / D-LASA / D-LASDは先端形状：標準 のみ選択可能です。
■精級
型式
P
B
L
A
E
H
R
W
￥基準単価
指定
指定
指定
選択
(A形状)
Type
先端形状
D
Dg6(精級)
0.1mm単位
1mm単位
1mm単位

1mm単位
LASTA
LASTD
TLASTA
TLASTD

焼入（丸）
浸炭（丸）
指定無
6
−0.004
−0.012
3.0〜7.0
5〜30
(B≦P×4)
5〜10
30
1〜10
9
1
1〜2
940
1,400
1,220
1,690

精級
LASTA
TLASTA
（角度30°、テーパR）
60



A
8
-0.005
-0.014
3.0〜9.0

11
1.5
1〜2
1,130
1,590
1,400
1,880

(ダイヤ)
(ダイヤ)
（テーパ）
10
4.5〜12.0
90
13
2
1〜3
1,500
1,980
1,780
2,250
精級
LASTD
TLASTD
B
12
-0.006
-0.017
9.0〜13.0

15
3
4
1,690
2,160
1,980
2,440



（角度選択、テーパR)
16
13.0〜16.0
120
19
4
5
1,980
2,350
2,250
2,620
[ ! ]W寸法　D6・D8：P＞5.0の時W＝2　D10：P＜5.0の時W＝1・5.0≦P≦7.0の時W＝2・P＞7.0の時W＝3

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MK摩耗溝追加工
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像		B寸部に4カ所溝を掘ります。 溝の減り具合を
見る事で摩耗管理がしやすくなります。
溝深さ：0.2mm（±0.05mm）
溝形状：V溝（90°）

[ ! ]焼入・浸炭焼入品 かつ丸形状のみ適用

[ ! ]B≧4のとき適用

[ ! ]RTCと併用した場合、溝はR値+1mmの箇所 から始まります。

ELASA10-P10.0-B15-L10-MK
300
KC廻り止め位置変更
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像		規格位置を0°とし90°移動した 位置に廻り止め一面加工を行い ます。[ ! ]ダイヤ形状のみ適用
[ ! ]H-P≧2		ELASD10-P10.0-B15-L10-KC
200
KD廻り止め加工
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像		一面加工を行います。[ ! ]H-P≧2
[ ! ]丸形状のみ適用
[ ! ]KDとSCは併用不可		ELASA10-P10.0-B15-L10-KD
200
SCスパナ掛加工
治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像		スパナ掛を追加工します。
指定方法：SC
H911131519
H178111317
[ ! ]丸形状のみ適用LASTAA8-P5.0-B12-L8-A60-E3-SC
500
RTCつば上部R変更

・ディコート®

・その他

治具用位置決めピン　並級止めねじ部ショートタイプ　ツバ付タイプ:関連画像
逃げ溝加工を下記選択Rに変更 します。
選択：R1、R2、R3
指定方法：RTC1		[ ! ]RTC≦(H-P)/2
[ ! ]B≧5		ELASA10-P6.0-B15-L10-RTC2
無料
[ ! ]従来のRC追加工（角度変更）は新規格先端B形状にて選択可能なため廃止となりました。
