検査治具用差し込みピン 段付ストレート 持ち手長さ選択タイプ
- 規格・仕様：
-
- 大口分納
(i)ご注意
- KF追加工（指定文字刻印）は、文字制約があります。詳細は最下部のKF追加工欄をご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

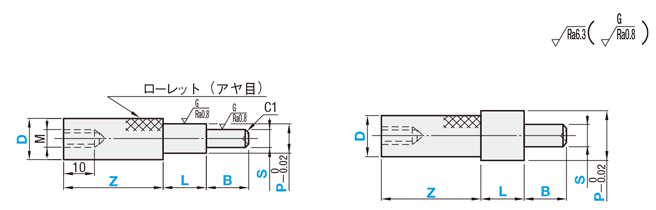

外形図・規格表
小頭型：D＝8～25
大頭型：D＝10L～20L[ ! ]2
[ ! ]3
[ ! ]2 大頭型の図面で特に記載の無い部分は、小頭型と 同じです。
[ ! ]3 S≦3のときはC0.5になります。
[ ! ]各段のつなぎ部に幅1mm程度のニゲ溝（深さ0.2mm程度）がつく場合があります。
[ ! ]本製品は持ち手とピンを接着している場合があります。熱や強い力を加えると取れる可能性がありますのでご注意ください。
[ ! ]本製品は製品全体に焼入が入ります。
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、面取り公差、めねじ深さは除く。
| [ M ]材質[ ! ]1 | [ H ]硬度 | TYPE | |
| S 0 −0.02 | Sg6 | ||
| S45C相当 | ー | KJPDZ | KJPGDZ |
| S45C相当 | 45HRC～ | KJPDHZ | KJPGDHZ |
規格表
| 型式(TYPE・D) | − | P | − | S | − | L | − | B | − | Z |
| KJPGDZ16L | − | P20.25 | − | S16.00 | − | L25 | − | B20 | − | Z30 |
| S | g6 |
| 2.00〜 3.00 | −0.002 −0.008 |
| 3.01〜 6.00 | −0.004−0.012 |
| 6.01〜10.00 | −0.005−0.014 |
| 10.01〜18.00 | −0.006−0.017 |
| 18.01〜30.00 | −0.007−0.020 |
| 型式 | 0.01mm単位 | 1mm単位 | Z | M （並目） | ||||
| Type | D | P | S(P＞S) | L | B | |||
| (S 0 −0.02) | (Sg6) | 選択 | ||||||
| (S45C) KJPDZ (S45C 焼入) KJPDHZ | (S45C) KJPGDZ (S45C 焼入) KJPGDHZ | 8 | 2.50～ 6.00 | 2.00～ 5.50 | 5～25 P≦3.99の場合 L≦P×4 | 5～25 S≦2.99の場合 B≦S×4 | [ ! ] 10 20 30 40 | M4 |
| 10 | 2.50～ 8.00 | 2.00～ 7.50 | M5 | |||||
| 12 | 2.50～10.00 | 2.00～ 9.50 | M5 | |||||
| 16 | 3.50～14.00 | 3.00～13.50 | M5 | |||||
| 20 | 10.00～18.00 | 5.00～17.00 | M5 | |||||
| 25 | 15.00～23.00 | 8.00～22.00 | M5 | |||||
| 10L | 10.00～16.00 | 5.00～15.00 | 30 40 | M5 | ||||
| 12L | 12.00～20.00 | 6.00～19.00 | M5 | |||||
| 16L | 16.00～25.00 | 8.00～24.00 | (L＋B≦50) さらに長いピンが必要な場合、>>こちら | M5 | ||||
| 20L | 20.00～30.00 | 10.00～29.00 | M5 | |||||
[ ! ]Z寸10および20は、P≧5かつピン全長（L＋B）≦30の場合のみ適用。
追加工
| 型式 | − | P | − | S | − | L | − | B | − | Z | − | (CH・KH・KF…etc.) |
| KJPGDZ16 | − | P8.00 | − | S6.00 | − | L25 | − | B20 | − | Z30 | − | NMN |
| 3 | 日目出荷 |
| Alterations | Code | Spec. | ￥/1 Code | ||||||||||||||||
チェーン  | CH | 紛失防止用のチェーン(長さ600mm)をゲージ本体にセットします。 [ ! ]チェーン単体のみはこちらをご利用ください。 | 500 | ||||||||||||||||
| 表面処理追加 (無電解ニッケルメッキ) | MN | 無電解ニッケルメッキを追加します。 [ NG ]STCとの併用不可 | 300 | ||||||||||||||||
| 表面処理追加 (四三酸化鉄皮膜) | STC | 四三酸化鉄皮膜を追加します。 [ NG ]MNとの併用不可 | 200 | ||||||||||||||||
P寸法公差変更 | PKC | P寸公差をg6に変更します。 | 200 | ||||||||||||||||
P寸法刻印 | KH | ローレット部に平取りをしてP寸法を刻印します。(文字の向きは任意となります。) [ NG ]持ち手長さ10は適用不可 [ ! ]KF・KHS併用時には裏側に刻印します。 | 300 | ||||||||||||||||
指定文字刻印 | KF | アルファベットまたは数字を刻印します。 指定方法 KF−MISUMI0034 印字種類：アルファベット・数字 ．(ピリオド) [ NG ]持ち手長さ10は適用不可 [ ! ]刻印にハイフン(ー)等、上記 [ ! ]刻印の文字に対してピンの [ ! ]KH・KHS併用時には、裏側に [ ! ]他のオプションと併用する際は最後に入力ください。 |
| 800 | |||||||||||||||
| Alterations | Code | Spec. | ￥/1 Code | |||||||||||
L寸法公差変更 | LKC | L寸公差を±0.05に変更します。 指定方法 LKC [ ! ]LKC使用の場合、L寸0.1mm単位指定可 [ ! ]P＞4 | 500 | |||||||||||
ニゲ溝なし追加工 | NMN | ローレットとストレート部の間にあるニゲ溝をなしにします。 [ NG ]大頭型は適用不可 | 300 | |||||||||||
先端テーパ加工 | STT | 先端をテーパ形状にします。 [ ! ]L≧10、B≧10の場合適用。 [ ! ]mの長さはBの長さに含まれます。
| 200 | |||||||||||
S寸法刻印 | KHS | ローレット部に平取りをして S寸法を刻印します。 [ NG ]持ち手長さ10は適用不可 [ ! ]KH・KF併用時には裏側に刻印します。 | 300 |
| 刻印追加工（KH・KF・KHS）注意点 |  | [ ! ]ピンとローレットが接着されている場合、 |
KF追加工（指定文字刻印）注意点
②印字種類は、アルファベット、数字、ピリオド(.)です。
③数字は最大8文字までの適用になります。
④他の追加工と併用する際はKFは最後に入力ください。
⑤ピリオド(.)は2つ以上使用できません。
【例】
OK：KJPGSH16-P9.34-L30-STT-KH-KF-246625.5020
NG：KJPGSH16-P9.34-L30-STT-KH-KF-246625..5020
NG：KJPGSH16-P9.34-L30-STT-KH-KF-246.625.5020
型番リスト
- 表示件数:
| 型番 |
硬度 |
大頭／小頭 |
挿入部S寸公差 |
外径D(φ) |
B(mm) |
L(mm) |
P(mm) |
S(mm) |
Z(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
45HRC～
|
小頭型
|
0/-0.02
|
8
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 6
|
2 ～ 5.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
0/-0.02
|
10
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 8
|
2 ～ 7.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
0/-0.02
|
10
|
5 ～ 25
|
-
|
2.5 ～ 8
|
2 ～ 7.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
0/-0.02
|
10
|
5 ～ 25
|
5 ～ 25
|
10 ～ 16
|
5 ～ 15
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
0/-0.02
|
12
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 10
|
2 ～ 9.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
0/-0.02
|
12
|
5 ～ 25
|
5 ～ 25
|
12 ～ 20
|
6 ～ 19
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
0/-0.02
|
16
|
5 ～ 25
|
5 ～ 25
|
3.5 ～ 14
|
3 ～ 13.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
0/-0.02
|
16
|
5 ～ 25
|
5 ～ 25
|
16 ～ 25
|
8 ～ 24
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
0/-0.02
|
20
|
5 ～ 25
|
5 ～ 25
|
10 ～ 18
|
5 ～ 17
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
0/-0.02
|
20
|
5 ～ 25
|
5 ～ 25
|
20 ～ 30
|
10 ～ 29
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
0/-0.02
|
25
|
5 ～ 25
|
5 ～ 25
|
15 ～ 23
|
8 ～ 22
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
0/-0.02
|
8
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 6
|
2 ～ 5.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
0/-0.02
|
10
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 8
|
2 ～ 7.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
0/-0.02
|
10
|
5 ～ 25
|
5 ～ 25
|
10 ～ 16
|
5 ～ 15
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
0/-0.02
|
12
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 10
|
2 ～ 9.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
0/-0.02
|
12
|
5 ～ 25
|
5 ～ 25
|
12 ～ 20
|
6 ～ 19
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
0/-0.02
|
16
|
5 ～ 25
|
5 ～ 25
|
3.5 ～ 14
|
3 ～ 13.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
0/-0.02
|
16
|
5 ～ 25
|
5 ～ 25
|
16 ～ 25
|
8 ～ 24
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
0/-0.02
|
20
|
5 ～ 25
|
5 ～ 25
|
10 ～ 18
|
5 ～ 17
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
0/-0.02
|
20
|
5 ～ 25
|
5 ～ 25
|
20 ～ 30
|
10 ～ 29
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
0/-0.02
|
25
|
5 ～ 25
|
5 ～ 25
|
15 ～ 23
|
8 ～ 22
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
g6
|
8
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 6
|
2 ～ 5.5
|
20 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
g6
|
10
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 8
|
2 ～ 7.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
g6
|
10
|
5 ～ 25
|
5 ～ 25
|
10 ～ 16
|
5 ～ 15
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
g6
|
12
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 10
|
2 ～ 9.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
g6
|
12
|
5 ～ 25
|
5 ～ 25
|
12 ～ 20
|
6 ～ 19
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
g6
|
16
|
5 ～ 25
|
5 ～ 25
|
3.5 ～ 14
|
3 ～ 13.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
g6
|
16
|
5 ～ 25
|
5 ～ 25
|
16 ～ 25
|
8 ～ 24
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
g6
|
20
|
5 ～ 25
|
5 ～ 25
|
10 ～ 18
|
5 ～ 17
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
大頭型
|
g6
|
20
|
5 ～ 25
|
5 ～ 25
|
20 ～ 30
|
10 ～ 29
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
45HRC～
|
小頭型
|
g6
|
25
|
5 ～ 25
|
5 ～ 25
|
15 ～ 23
|
8 ～ 22
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
g6
|
8
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 6
|
2 ～ 5.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
g6
|
10
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 8
|
2 ～ 7.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
g6
|
10
|
5 ～ 25
|
5 ～ 25
|
10 ～ 16
|
5 ～ 15
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
g6
|
12
|
5 ～ 25
|
5 ～ 25
|
2.5 ～ 10
|
2 ～ 9.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
g6
|
12
|
5 ～ 25
|
5 ～ 25
|
12 ～ 20
|
6 ～ 19
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
g6
|
16
|
5 ～ 25
|
5 ～ 25
|
3.5 ～ 14
|
3 ～ 13.5
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
g6
|
16
|
5 ～ 25
|
5 ～ 25
|
16 ～ 25
|
8 ～ 24
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
g6
|
20
|
5 ～ 25
|
5 ～ 25
|
10 ～ 18
|
5 ～ 17
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
大頭型
|
g6
|
20
|
5 ～ 25
|
5 ～ 25
|
20 ～ 30
|
10 ～ 29
|
30 ～ 40
| 10 | 1個 | -( -
) | 3日目 | |
焼入無し
|
小頭型
|
g6
|
25
|
5 ～ 25
|
5 ～ 25
|
15 ～ 23
|
8 ～ 22
|
10 ～ 40
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
持ち手長さが選択できる段付きストレートタイプの検査冶具用差し込みピンです。
(i)ご注意
- KF追加工（指定文字刻印）は、文字制約があります。詳細は最下部のKF追加工欄をご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | S 0 −0.02 | Sg6 | |||
| KJPDZ | KJPDHZ | KJPGDZ | KJPGDHZ | ||
| 小頭型 | 8 | 1,730 | 2,240 | 1,840 | 2,340 |
| 10 | 1,730 | 2,240 | 1,840 | 2,340 | |
| 12 | 1,840 | 2,400 | 1,940 | 2,510 | |
| 16 | 2,050 | 2,580 | 2,150 | 2,690 | |
| 20 | 2,150 | 2,680 | 2,260 | 2,780 | |
| 25 | 2,260 | 2,780 | 2,360 | 2,890 | |
| 大頭型 | 10L | 2,150 | 2,730 | 2,310 | 2,840 |
| 12L | 2,310 | 2,890 | 2,520 | 3,050 | |
| 16L | 2,520 | 3,100 | 2,780 | 3,310 | |
| 20L | 2,780 | 3,360 | 3,100 | 3,620 | |
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～19 | 20～34 | 35～49 | 50～99 | 100～200 | 201～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 28% | お見積り |
| 出荷日 | 通常 | ＋9日 | ||||
納期
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 500円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律1,350円
| 大 口 出荷日 | +9 | 日目出荷 | 数量 100～200 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
検査治具用差し込みピン 段付ストレート 持ち手長さ選択タイプのレビュー
寸法公差の指定が少ないので、はめあいの寸法公差が欲しい場合は注意が必要です。
この商品に関連するミスミ ユニット事例
検査治具用ピンカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
