コンタクトプローブ60シリーズ/ターンプローブ/リセプタクル

コンタクトプローブ60シリーズ/ターンプローブ/リセプタクル

画像にマウスを合わせてイメージを拡大する

  • TNP□
  • NR□
  • TNP□/NR□
  • 数量スライド割引
  • 規格変更
  • 一部当日出荷可能
評価 4.1平均満足度4.1 この商品のレビューをみる（9件）
通常価格(税別)
50円 ～ 710円
税込価格
55円 ～ 781円

・交換目安10万回・ターンプローブストロークに伴いプランジャが回転し、フラック...

詳細情報を確認する

  • 特性：
    標準

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

2種ワーク電気特性検査機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定63件の候補があります。

Loading...

外形図・規格表



外形図

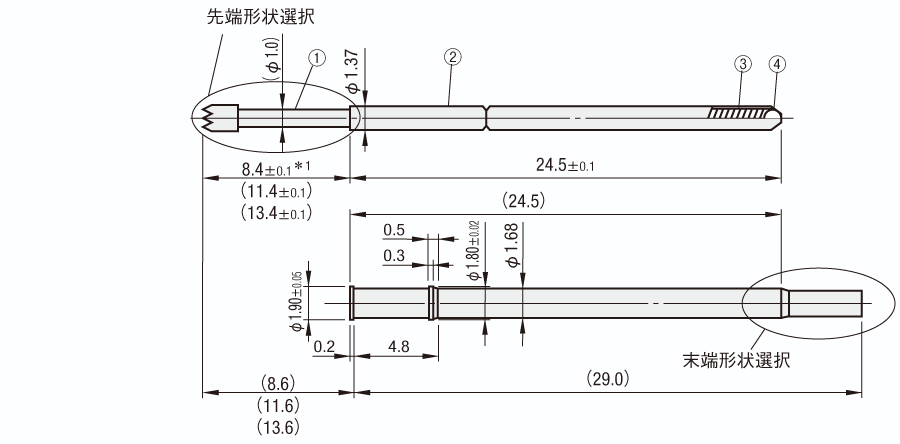

コンタクトプローブ/リセプタクル

コンタクトプローブ
NP60SF
NP60S
NP60
NP60H
NP60HD





リセプタクル
NR60

〇:関連画像



■コンタクトプローブ
番号部品[ M ]材質[ S ]表面処理
①プランジャC1730Bニッケル下地ロジュームメッキ仕上
②バレル洋白ニッケル下地金メッキ仕上
③スプリング＊2ステンレス−
④ボール黄銅金メッキ仕上
＊1 先端形状AH・THは先端全長が11.4，SHは13.4になります。
＊2 NP60HDは、スプリングが材質SWP、表面処理が金メッキ仕上になります。

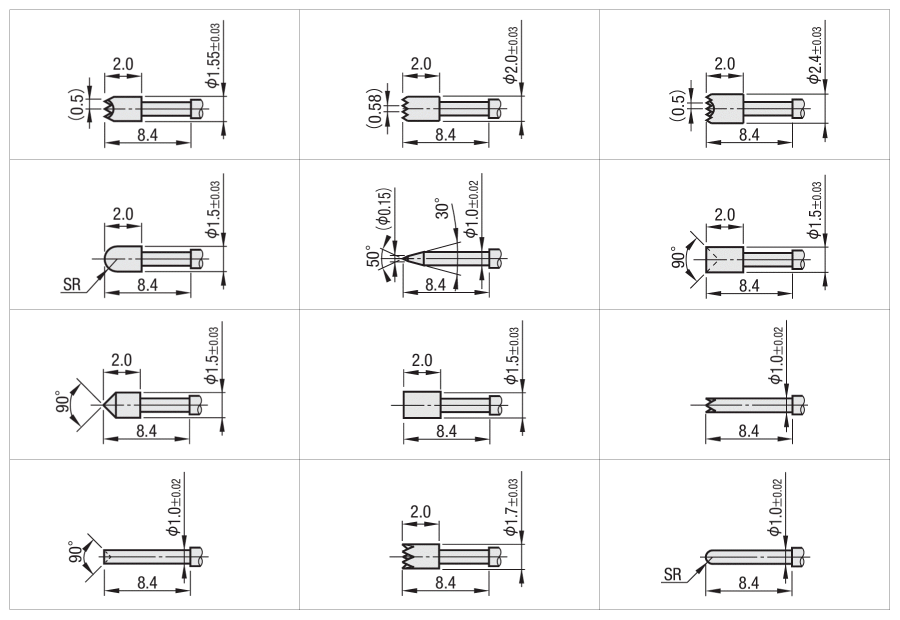

コンタクトプローブ／NP60SF・NP60S・NP60・NP60HD　先端形状パターン

A

A-20

A-24

B

C

D

E

G

H（四ツ割）

J

M

N


[ ! ]NP60HDには先端形状Jがありません。
＊先端形状Cは、プランジャが材質SK4になります。

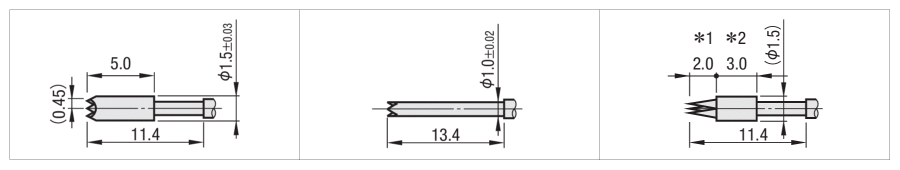

コンタクトプローブ／NP60H　先端形状パターン

AH

SH

TH


[ ! ]TH形状の材質は＊1：SWP、＊2：SK4になります。

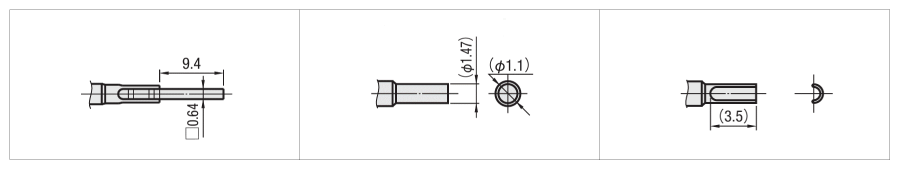

リセプタクル／NR60　末端形状パターン

A ラッピングタイプ

B ハンダ・カシメ・端子取付タイプ

C ハンダタイプ


[ ! ]リセプタクルはプローブ抜止め付きです。
[ ! ]取り付け穴寸法はリセプタクルの規格表をご参照ください。
[ ! ]B： ハンダ・カシメ・端子取付タイプの適用端子は>>こちら
[ ! ]リード線付リセプタクル　60シリーズ対応は>>こちら
[ ! ]コンタクトプローブの概要については>>こちらをご参照ください。

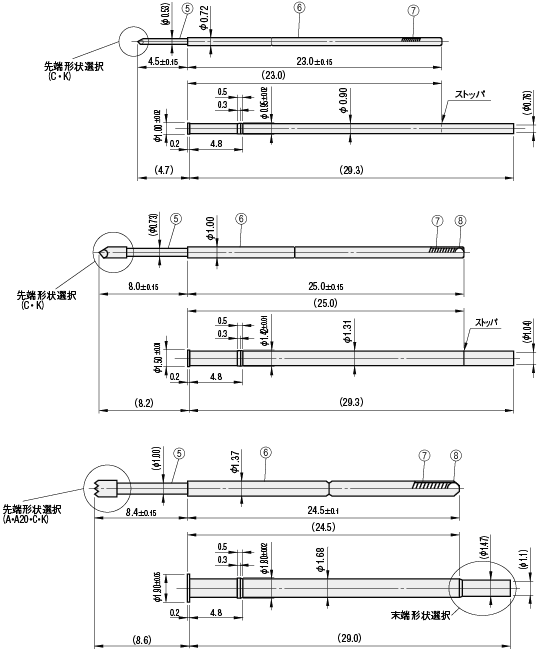

ターンプローブ/リセプタクル

ターンプローブ
TNP72

リセプタクル
NR72

ターンプローブ
TNP10

リセプタクル
NR10

ターンプローブ
TNP60

リセプタクル
NR60

ターンプローブ:関連画像
■ターンプローブ
番号部 品[ M ]材質[ S ]表面処理
⑤プランジャSK4ニッケル下地ロジュームメッキ仕上
⑥バレル黄銅＊ニッケル下地金メッキ仕上
⑦スプリングSWPニッケル下地金メッキ仕上
⑧ボール＊黄銅ニッケル下地金メッキ仕上
＊TNP60は、バレルが洋白となります。 ＊TNP72にはボールが含まれていません。
■リセプタクル
番号部 品[ M ]材質[ S ] 表面処理
⑨リセプタクル黄銅ニッケル下地金メッキ仕上
⑩ラッピングポスト黄銅ニッケル下地金メッキ仕上

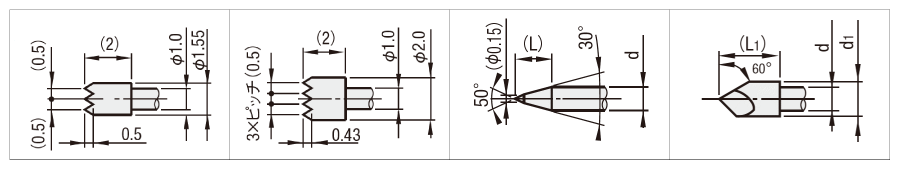

ターンプローブ／TNP72・TNP10・TNP60　先端形状パターン

A

A-20

C

K

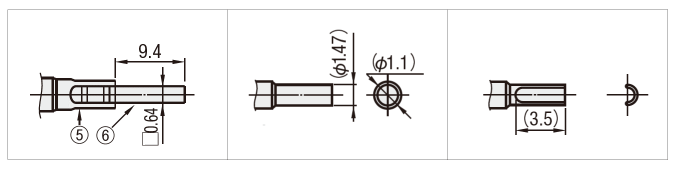

リセプタクル／NR60　末端形状パターン

A ラッピングタイプ

B ハンダ・カシメ・端子取付タイプ

C ハンダタイプ


[ ! ]バレル内にグリスを使用しています。
[ ! ]取り付け穴寸法はリセプタクルの規格表をご参照ください。
[ ! ]リセプタクルはプローブ抜止め付です。
[ ! ] B ハンダ・カシメ・端子取付タイプの適用端子は">>>こちら
[ ! ]リード線付リセプタクル　60シリーズ対応は>>こちら
[ ! ]コンタクトプローブの概要については>>こちらをご参照ください。


規格表

型式−先端(末端)形状
TNP72
TNP60
NR60		−
−
−		C
A
C

コンタクトプローブ/リセプタクル

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品型式先端形状最小取付ピッチ＊フルストロークスプリング圧許容電流抵抗値交換
目安回数		￥基準単価￥スライド単価
初期2/3ストローク1～69本70～99100～500
コンタクトプローブNP60SFA･A20･A24･
B･C･D･E･
G･H･J･M･N		2.54mm6.4mm20gf50gf3A50mΩ30万回140130110
NP60S20gf100gf
NP6030gf150gf
NP60HAH･SH･TH150140120
NP60HDA･A20･A24･B･C･
D･E･G･H･M･N		170gf10万回140130110
[ ! ]表示数量超えはお見積り
＊隣接するコンタクトプローブの最小中心間距離です
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品型式末端形状組合せ
コンタクトプローブ		圧入用取付穴
寸法(参考)		￥基準単価￥スライド単価
1～69本70～99100～500
リセプタクルNR60A･B･CNP60SF
NP60S
NP60
NP60H
NP60HD		1.78～1.79mm505050
[ ! ]表示数量超えはお見積り

ターンプローブ/リセプタクル

・ストロークに伴ってプランジャが回転し、フラックスや酸化皮膜を破壊できます。
・主にプリント基板のオープンショートテスト分野で実績があります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品型式先端形状最小取付ピッチ＊フルストロークスプリング圧許容電流抵抗値交換
目安回数		￥基準単価￥スライド単価
初期2/3ストローク1〜69本70〜99100〜500
ターンプローブTNP72C・K1.27mm4.5mm10gf50gf1.5A250mΩ30万回710690670
TNP101.9mm5.5mm20gf140gf200mΩ30万回620590580
TNP60A・A20・C・K2.54mm6.4mm50gf165gf200mΩ10万回540500490
[ ! ]表示数量超えはお見積り
＊隣接するコンタクトプローブの最小中心間距離です
ターンプローブ先端形状（C・K）寸法
型式dd1(L)(L1)
TNP720.530.531.0−
TNP100.731.01.42.5
TNP601.02.01.92.0

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品型式末端形状組合せ
ターンプローブ		圧入用取付穴
寸法(参考)		￥基準単価￥スライド単価
1〜69本70〜99100〜500
リセプタクルNR72-TNP720.93〜0.94mm908080
NR10TNP101.39〜1.41mm706060
NR60A・B・CTNP601.77〜1.79mm505050
[ ! ]表示数量超えはお見積り
[ ! ]NR60は末端形状を選択してください。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
種類
プロープ 先端形状
最小取付ピッチ(mm)
フルストローク（範囲）(mm)
許容電流(A)
スプリング圧［2/3ストローク］（範囲）(gf)
プランジャ 外径(mm)
プランジャ 材質
プランジャ 表面処理
リセプタクル 末端形状
リセプタクル 最外径（範囲）(mm)
バレル/リセプタクル 外径（範囲）(mm)
バレル/リセプタクル 長さ（範囲）(mm)
バレル/リセプタクル 材質
フルストローク(mm)
初期スプリング圧(gf)
スプリング圧［2/3ストローク］(gf)
プランジャ長さ(mm)
リセプタクル最外径(φ)
バレル・リセプタクル長さ(mm)
初期スプリング圧（範囲）(gf)
抵抗値(mΩ)
プランジャ長さ（範囲）(mm)
バレル・リセプタクル外径(mm)
プランジャ外径(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
コンタクトプローブ
[ワッフル] ワッフル-A
2.54
5.0～6.5
3
100.1～150.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.55
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A20
2.54
5.0～6.5
3
100.1～150.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
2.0
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A24
2.54
5.0～6.5
3
100.1～150.0
2.10～
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
2.4
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-B
2.54
5.0～6.5
3
100.1～150.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-C
2.54
5.0～6.5
3
100.1～150.0
0.91～1.20
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[カップ] カップ-D
2.54
5.0～6.5
3
100.1～150.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-E
2.54
5.0～6.5
3
100.1～150.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[フラット] フラット-G
2.54
5.0～6.5
3
100.1～150.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-H
2.54
5.0～6.5
3
100.1～150.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[カップ] カップ-J
2.54
5.0～6.5
3
100.1～150.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-M
2.54
5.0～6.5
3
100.1～150.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.7
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-N
2.54
5.0～6.5
3
100.1～150.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-AH
2.54
5.0～6.5
3
100.1～150.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
11.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-SH
2.54
5.0～6.5
3
100.1～150.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
13.4
-
24.5
20.1～30
50
12.1～15
1.37
1
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[三本針] 三本針-TH
2.54
5.0～6.5
3
100.1～150.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
150
11.4
-
24.5
20.1～30
50
8.1～12
1.37
1.4
10

1個

150円( 165円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A
2.54
5.0～6.5
3
150.1～200.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.55
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A20
2.54
5.0～6.5
3
150.1～200.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
2.0
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A24
2.54
5.0～6.5
3
150.1～200.0
2.10～
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
2.4
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-B
2.54
5.0～6.5
3
150.1～200.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-C
2.54
5.0～6.5
3
150.1～200.0
0.91～1.20
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[カップ] カップ-D
2.54
5.0～6.5
3
150.1～200.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-E
2.54
5.0～6.5
3
150.1～200.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[フラット] フラット-G
2.54
5.0～6.5
3
150.1～200.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-H
2.54
5.0～6.5
3
150.1～200.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-M
2.54
5.0～6.5
3
150.1～200.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1.7
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-N
2.54
5.0～6.5
3
150.1～200.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
30
170
8.4
-
24.5
20.1～30
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A
2.54
5.0～6.5
3
50.1～100.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.55
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A20
2.54
5.0～6.5
3
50.1～100.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
2.0
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A24
2.54
5.0～6.5
3
50.1～100.0
2.10～
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
2.4
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-B
2.54
5.0～6.5
3
50.1～100.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-C
2.54
5.0～6.5
3
50.1～100.0
0.91～1.20
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[カップ] カップ-D
2.54
5.0～6.5
3
50.1～100.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-E
2.54
5.0～6.5
3
50.1～100.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[フラット] フラット-G
2.54
5.0～6.5
3
50.1～100.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-H
2.54
5.0～6.5
3
50.1～100.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[カップ] カップ-J
2.54
5.0～6.5
3
50.1～100.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-M
2.54
5.0～6.5
3
50.1～100.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.7
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-N
2.54
5.0～6.5
3
50.1～100.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
100
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A
2.54
5.0～6.5
3
30.1～50.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.55
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A20
2.54
5.0～6.5
3
30.1～50.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
2.0
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ワッフル] ワッフル-A24
2.54
5.0～6.5
3
30.1～50.0
2.10～
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
2.4
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-B
2.54
5.0～6.5
3
30.1～50.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-C
2.54
5.0～6.5
3
30.1～50.0
0.91～1.20
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[カップ] カップ-D
2.54
5.0～6.5
3
30.1～50.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ニードル] ニードル-E
2.54
5.0～6.5
3
30.1～50.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[フラット] フラット-G
2.54
5.0～6.5
3
30.1～50.0
1.21～1.50
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.5
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-H
2.54
5.0～6.5
3
30.1～50.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[カップ] カップ-J
2.54
5.0～6.5
3
30.1～50.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[ストレートクラウン] ストレートクラウン-M
2.54
5.0～6.5
3
30.1～50.0
1.51～2.00
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1.7
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

コンタクトプローブ
[球状（SR）] 球状（SR）-N
2.54
5.0～6.5
3
30.1～50.0
0.91～1.20
[銅合金] C1730B
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
20
50
8.4
-
24.5
10.1～20
50
8.1～12
1.37
1
10

1個

140円( 154円 )

在庫品1日目

当日出荷可能

リセプタクル
-
-
-
-
-
-
-
ニッケル下地金メッキ仕上
-
1.01～1.50
1.01～1.50
25.1～30.0
[銅合金] 黄銅
-
-
-
-
1.5
29.3
-
-
-
1.31
-
10

1個

70円( 77円 )

3日目

リセプタクル
-
-
-
-
-
-
-
ニッケル下地金メッキ仕上
[ラッピング] A ラッピングタイプ
1.51～2.00
1.51～2.00
25.1～30.0
[銅合金] 黄銅
-
-
-
-
1.9
29
-
-
-
1.68
-
10

1個

50円( 55円 )

在庫品1日目

当日出荷可能

リセプタクル
-
-
-
-
-
-
-
ニッケル下地金メッキ仕上
[円筒] B ハンダ・カシメ・端子取付タイプ
1.51～2.00
1.51～2.00
25.1～30.0
[銅合金] 黄銅
-
-
-
-
1.9
29
-
-
-
1.68
-
10

1個

50円( 55円 )

在庫品1日目

当日出荷可能

リセプタクル
-
-
-
-
-
-
-
ニッケル下地金メッキ仕上
[半円筒] C ハンダタイプ
1.51～2.00
1.51～2.00
25.1～30.0
[銅合金] 黄銅
-
-
-
-
1.9
29
-
-
-
1.68
-
10

1個

50円( 55円 )

在庫品1日目

当日出荷可能

リセプタクル
-
-
-
-
-
-
-
ニッケル下地金メッキ仕上
-
～1.00
～1.00
25.1～30.0
[銅合金] 黄銅
-
-
-
-
1
29.3
-
-
-
0.90
-
10

1個

90円( 99円 )

3日目

ターンプローブ
[ニードル] ニードル-C
1.9
5.0～6.5
1.5
100.1～150.0
0.61～0.90
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
～1.00
20.1～25.0
[銅合金] 黄銅
5.5
20
140
8
-
25
10.1～20
200
5.1～8
1
0.73
10

1個

620円( 682円 )

3日目

ターンプローブ
[三角錐] 三角錐-K
1.9
5.0～6.5
1.5
100.1～150.0
0.91～1.20
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
～1.00
20.1～25.0
[銅合金] 黄銅
5.5
20
140
8
-
25
10.1～20
200
5.1～8
1
1
10

1個

620円( 682円 )

3日目

ターンプローブ
[ワッフル] ワッフル-A
2.54
5.0～6.5
1.5
150.1～200.0
1.51～2.00
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
50
165
8.4
-
24.5
30.1～50
200
8.1～12
1.37
1.55
10

1個

540円( 594円 )

3日目

ターンプローブ
[ワッフル] ワッフル-A20
2.54
5.0～6.5
1.5
150.1～200.0
1.51～2.00
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
50
165
8.4
-
24.5
30.1～50
200
8.1～12
1.37
2.0
10

1個

540円( 594円 )

3日目

ターンプローブ
[ニードル] ニードル-C
2.54
5.0～6.5
1.5
150.1～200.0
0.91～1.20
[炭素鋼] SK4
ニッケルメッキ下地ロジュームメッキ仕上
-
-
1.01～1.50
20.1～25.0
[銅合金] 洋白
6.4
50
165
8.4
-
24.5
30.1～50
200
8.1～12
1.37
1
10

1個

540円( 594円 )

3日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

・交換目安10万回

・ターンプローブ
ストロークに伴いプランジャが回転し、フラックスや酸化被膜を破壊できます。

コンタクトプローブ取り扱いメーカー大幅拡大！
▼詳しくはこちら

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

●NR60・NP60（コンタクトプローブ）
在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●TNP□（ターンプローブ）・NR72・NR10
 3 日目出荷
    ご注文締切
急

ストークA

翌日出荷200円/1本PM 6:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律540円

■数量別出荷日
数量区分標準対応個別対応
小口大口
数　量1～500501～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

コンタクトプローブ60シリーズ/ターンプローブ/リセプタクル

コンタクトプローブ60シリーズ/ターンプローブ/リセプタクル

    リード線付リセプタクル　604・60シリーズ対応

    リード線付リセプタクル　604・60シリーズ対応

      【エコノミーシリーズ】 コンタクトプローブ 取付ピッチ2.54mm 2シリーズ

      【エコノミーシリーズ】 コンタクトプローブ 取付ピッチ2.54mm 2シリーズ

        【エコノミーシリーズ】 コンタクトプローブ/リセプタクル 取付ピッチ1.91mm　1シリーズ

        【エコノミーシリーズ】 コンタクトプローブ/リセプタクル 取付ピッチ1.91mm　1シリーズ

          コンタクトプローブ/リセプタクル　58シリーズ

          コンタクトプローブ/リセプタクル　58シリーズ

            コンタクトプローブ/リセプタクル　120シリーズ

            コンタクトプローブ/リセプタクル　120シリーズ

              コンタクトプローブ/リセプタクル　45シリーズ

              コンタクトプローブ/リセプタクル　45シリーズ

                コンタクトプローブ/リセプタクル　20シリーズ

                コンタクトプローブ/リセプタクル　20シリーズ

                  コンタクトプローブ/リセプタクル　76シリーズ

                  コンタクトプローブ/リセプタクル　76シリーズ

                    コンタクトプローブ/リセプタクル　31シリーズ

                    コンタクトプローブ/リセプタクル　31シリーズ

                      コンタクトプローブ/リセプタクル　84シリーズ

                      コンタクトプローブ/リセプタクル　84シリーズ

                        コンタクトプローブ/リセプタクル　88シリーズ

                        コンタクトプローブ/リセプタクル　88シリーズ

                          コンタクトプローブ/リセプタクル　604シリーズ

                          コンタクトプローブ/リセプタクル　604シリーズ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 50円～ 200円～ 1,800円 1,600円～ 130円～ 70円～ 70円～ 140円～ 120円～ 190円～ 280円～ 90円～ 60円～
                            通常出荷日 在庫品1日目～   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            特性 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準 標準

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            コンタクトプローブ60シリーズ/ターンプローブ/リセプタクルのレビュー

                            評価 4.1 平均満足度：4.1 9件のレビュー
                            1. 星５
                              33%
                            2. 星４
                              44%
                            3. 星３
                              22%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            内製検査機用
                            評価 5.0満足度：5.02016/07/01
                            いろいろな種類から纏めて選択購入できるのでありがたい。
                            使用感・性能は問題無し。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            自動抵抗測定設備
                            評価 3.0満足度：3.02021/01/22
                            以前は、他メーカーの高い物を使用していましたが
                            試しに使用した所、思ったよりも長持ちするので
                            以後、頻繁に購入しています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の電気的接触に
                            評価 4.0満足度：4.02022/07/12
                            製品の電気検査用の治具に使用しています。
                            特に問題も無く価格も安めで使いやすいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            抵抗測定用
                            評価 5.0満足度：5.02022/07/05
                            抵抗測定用に使用しています。端子に応じてバネの強さが選べるのが良い所です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            基板検査用として使用しました
                            評価 4.0満足度：4.02022/02/09
                            新しい製品である、基板の電気的検査用としてこの商品を選定し、治具に組込んで使用しました。リセプタクルも交換するより組立が簡単で、思惑通りに組み立てる事ができました。カタログを持っているのでミスミから購入しました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            9件全て見る

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            コンタクトプローブカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！

                            閉じる
                            閉じる

                            比較リスト
