精密シャフト　片端めねじ/片端めねじスパナ溝付き

精密シャフト　片端めねじ/片端めねじスパナ溝付き

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 4.4平均満足度4.4 この商品のレビューをみる（15件）
通常価格(税別)
 -
税込価格
 -

【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライ...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易回転ステージ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定290件の候補があります。

Loading...

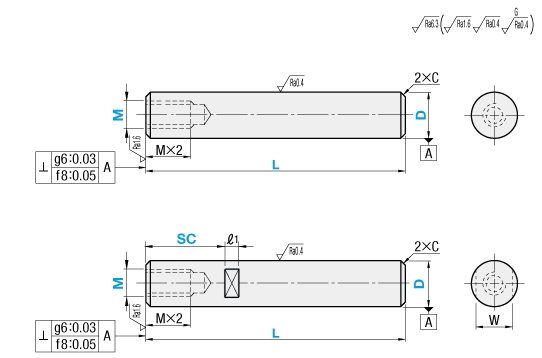

外形図・規格表

外形図

スパナ溝無し

スパナ溝付き

精密シャフト　両端段付めねじ/両端段付めねじスパナ溝付:関連画像
[ ! ]D部面粗度はメッキ品精密シャフト　片端めねじ/片端めねじスパナ溝付き:関連画像メッキ無し品は精密シャフト　片端めねじ/片端めねじスパナ溝付き:関連画像です。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
Type[ M ]材質[ H ]硬度[ S ]表面処理
スパナ溝無しスパナ溝付きD公差
VFJTVFJCg6SUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC～
SUS440Cまたは
13Cr系ステンレス 56HRC～		−
VSFJTVSFJCSUS440Cまたは
13Cr系ステンレス
VPFJTVPFJCSUJ2相当硬質クロムメッキ
メッキ硬度HV750～
メッキ厚5μ以上
VPSFJTVPSFJCSUS440Cまたは
13Cr系ステンレス
VRJTVRJCSUJ2相当低温黒色クロムメッキ
VPSFJTGVPSFJCGf8SUS304−硬質クロムメッキ
メッキ硬度HV750～
メッキ厚10μ以上～
[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。

規格表

型式−L−M−SC
VFJT20
VFJC20		−
−		100
100		−
−		M8
M8
−
SC10
D公差
Dg6f8
4−0.004
−0.012		−
5
6−0.010
−0.028
8−0.005
−0.014		−0.013
−0.035
10
12−0.006
−0.017		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		−0.020
−0.053
25
30

型式L
指定1mm単位		M(並目)
選択		スパナ溝寸法C
TypeDSCWℓ1
(スパナ溝無し)
D公差g6
(D4～30)
VFJT
VSFJT
VPFJT
VPSFJT
VRJT
D公差f8
(D6～30)
VPSFJTG		(スパナ溝付き)
D公差g6
(Ｄ6～30)
VFJC
VSFJC
VPFJC
VPSFJC
VRJC
D公差f8
(D6～30)
VPSFJCG		425～2002          −−−0.2以下
525～300 2.63
620～350  3        SC＝指定1mm単位
[ ! ]SC＋ℓ1≦L
[ ! ]SC≧0
[ ! ]スパナ溝詳細
>>P.148		580.5以下
820～500  345      7
1020～500  3456     8
1220～500   4568    1010
1320～500   4568    11
1520～500   456810   13
1620～500   456810   14
1820～500   45681012  16
2025～500   45681012  171.0以下
2525～500   4568101216 22
3025～500     68101216202715
[ ! ]全長Lは、M×2≦Lが必要です。M×2.5＋4≧Lの場合、タップ下穴が貫通します。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

■出荷日

●下記以外

 3 日目出荷


●VRJT・VRJC

 5 日目出荷


・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工を選択の場合、スパナ溝・キリ穴部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工コード追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

精密シャフト 片端めねじ/片端めねじスパナ溝付き 関連画像1_追加工詳細

・L≦200→L±0.03[ ! ]L寸200まで適用
[ ! ]L寸単位0.1mm指定可		VFJC20-100.5-M8-SC10-LKC400
FC

平面取り1箇所追加

精密シャフト 片端めねじ/片端めねじスパナ溝付き 関連画像2_追加工詳細

Dｈ
4～50.5
6～181
20～302
[ ! ]FC,E=指定1mm単位
[ ! ]FC≦5×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		VFJC20-100-M8-SC10-FC10-E8200
WFC

平面取り2箇所追加

精密シャフト 片端めねじ/片端めねじスパナ溝付き 関連画像3_追加工詳細

Dｈ
6～181
20～302
[ ! ]WFC,A,E=指定1mm単位
[ ! ]WFC≦5×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		VFJC20-100-M8-SC10-WFC8-A8-E2400
SX

SCのスパナ溝の他に

スパナ溝を追加

精密シャフト 片端めねじ/片端めねじスパナ溝付き 関連画像4_追加工詳細

DWℓ1 DWℓ1
658 181610
87 2017
108 2522
121010 302715
1311
1513
1614
[ ! ]D=6以上適用
[ ! ]スパナ溝付のみ選択可
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。		VFJC20-100-M8-SC10-SX15400
MSC

めねじを
細目ねじに変更
精密シャフト　片端めねじ/片端めねじスパナ溝付き:関連画像

DMSC
12・138
15・16810
1881012
208101214
25～30810121418
ピッチ1.01.251.5
[ ! ]D=12以上適用
[ NG ]MDとの併用不可		VFJC20-100-MSC14-SC10300
MD

めねじ有効長を
M×3に変更
精密シャフト　片端めねじ/片端めねじスパナ溝付き:関連画像

-[ ! ]D=10～30かつ、M=6～20適用
[ ! ]片端めねじ：MD×3.5+4≦L

[ NG ]MSCとの併用不可		VFJC20-100-MD8-SC10200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

精密シャフト　片端めねじ/片端めねじスパナ溝付き 関連画像1_真円度
■真直度測定方法
精密シャフト　片端めねじ/片端めねじスパナ溝付き:関連画像
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真直度M ■直角度K ■L寸法公差
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
3130.004
13200.005
20300.006
単位：mm		外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
6100.011
10180.014
18300.017
単位：mm		外径g6のシャフト（焼き入れ）
DL真直度 K
4条件なし（L/100）×0.05以下
5条件なし（L/100）×0.03以下
6～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm		外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm		外径g6のシャフト（焼き入れ）
LL寸法
を超え以下公差
1930±0.2
30120±0.3
120400±0.5
400500±0.8
単位：mm		外径f8のシャフト（焼きなし）
LL寸法
を超え以下公差
1430±0.2
30120±0.3
120400±0.5
400500±0.8
単位：mm

■直角度

精密シャフト　片端めねじ/片端めねじスパナ溝付き 関連画像1_直角度


硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度



(例)

精密シャフト　片端めねじ/片端めねじスパナ溝付き 関連画像1_硬度低下範囲


■焼なましによる硬度低下加工部

・スパナ溝 ・平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
40.5以上0.5以上
5
6～10
12・130.7以上
15～200.7以上
25・301.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

精密シャフト　片端めねじ/片端めねじスパナ溝付き 関連画像1_メッキ層について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ
型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
1箇所スパナ溝追加 [SC](mm)
めねじ(並目・有効長：呼び径×2) [M](mm)
めねじ(並目・有効長：呼び径×3) [MD](mm)
めねじMを細目ねじ変更 [MSC](mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
6
20 ～ 350
g6
高周波焼入(58HRC～)
0 ～ 292
3
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
8
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 292
3 ～ 5
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 342
3 ～ 6
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 342
-
6
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
4 ～ 8
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
6 ～ 8
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
-
8
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
4 ～ 8
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
6 ～ 8
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
-
8
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
15
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
4 ～ 10
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
15
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
6 ～ 10
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
15
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
-
8 ～ 10
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
16
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 390
4 ～ 10
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
16
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 390
-
6 ～ 10
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
16
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 390
-
-
8 ～ 10
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
18
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
4 ～ 12
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
18
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
6 ～ 12
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
18
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 340
-
-
8 ～ 12
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
20
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 440
4 ～ 12
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
20
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 440
-
6 ～ 12
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
20
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 440
-
-
8 ～ 14
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
25
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 440
4 ～ 16
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
25
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 440
-
6 ～ 16
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
25
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 440
-
-
8 ～ 18
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
30
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 435
6 ～ 20
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
30
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 435
-
6 ～ 20
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
30
25 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 435
-
-
8 ～ 18
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
4
25 ～ 200
g6
高周波焼入(58HRC～)
-
2
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
5
25 ～ 300
g6
高周波焼入(58HRC～)
-
2.6 ～ 3
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
6
20 ～ 350
g6
高周波焼入(58HRC～)
-
3
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
8
20 ～ 500
g6
高周波焼入(58HRC～)
-
3 ～ 5
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
20 ～ 500
g6
高周波焼入(58HRC～)
-
3 ～ 6
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
10
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
6
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
20 ～ 500
g6
高周波焼入(58HRC～)
-
4 ～ 8
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 8
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
12
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
20 ～ 500
g6
高周波焼入(58HRC～)
-
4 ～ 8
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 8
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
13
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
15
20 ～ 500
g6
高周波焼入(58HRC～)
-
4 ～ 10
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
15
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 10
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
15
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8 ～ 10
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
16
20 ～ 500
g6
高周波焼入(58HRC～)
-
4 ～ 10
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
16
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 10
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
16
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8 ～ 10
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
18
20 ～ 500
g6
高周波焼入(58HRC～)
-
4 ～ 12
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
18
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 12
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
18
20 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8 ～ 12
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
20
25 ～ 500
g6
高周波焼入(58HRC～)
-
4 ～ 12
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
20
25 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 12
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
20
25 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8 ～ 14
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
25
25 ～ 500
g6
高周波焼入(58HRC～)
-
4 ～ 16
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
25
25 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 16
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
25
25 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8 ～ 18
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
30
25 ～ 500
g6
高周波焼入(58HRC～)
-
6 ～ 20
-
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
30
25 ～ 500
g6
高周波焼入(58HRC～)
-
-
6 ～ 20
-
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
なし
30
25 ～ 500
g6
高周波焼入(58HRC～)
-
-
-
8 ～ 18
SUJ2相当
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
6
20 ～ 350
g6
高周波焼入(58HRC～)
0 ～ 292
3
-
-
SUJ2相当
硬質クロムメッキ
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
20 ～ 500
g6
高周波焼入(58HRC～)
0 ～ 292
3 ～ 5
-
-
SUJ2相当
硬質クロムメッキ
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 次へ

Loading...

詳細情報

基本情報

【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）片端めねじ/片端めねじスパナ溝付きタイプになります。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
200		L201
〜
300		L301
〜
450		L451
〜
500
VFJT41,2001,5002,080－－－
51,0901,3501,8902,430－－
61,0201,2201,6202,0302,360－
88001,0201,4601,9002,2202,470
108101,0401,4801,9402,4302,700
128501,1401,7202,3102,9403,270
139001,2201,8602,4903,1803,540
15・169101,2301,8902,5303,2303,590
189301,2701,9702,6603,4103,790
201,2101,5502,2502,9403,6804,080
251,2801,7002,5303,3604,2504,730
301,3801,8902,9203,9605,2205,800
VSFJT41,4702,0003,050－－－
51,4702,0003,0503,900－－
61,3301,7502,5703,3903,960－
81,1201,6202,5903,5704,1704,630
101,1301,6502,6703,6805,1605,730
121,3302,0203,3704,7306,7007,440
131,3502,0503,4304,8206,8407,590
15・161,4302,1103,7305,2507,4708,300
181,5302,1203,3404,5406,2906,980
201,5402,1403,3504,5606,3007,000
251,6402,3203,7105,0807,0907,880
301,7302,5104,0605,6107,8508,730
VPFJT41,6802,1002,920－－－
51,5201,9002,6503,400－－
61,4901,7902,3602,9703,470－
81,1101,4202,0502,6603,1003,440
101,1201,4502,0802,7203,4003,780
121,2401,6702,5103,3704,2804,760
131,2601,7102,6003,4904,4604,960
15・161,2701,7302,6503,5504,5405,040
181,3101,8003,0804,0205,0405,600
201,6702,1303,0904,0305,0505,610
251,8102,3803,5504,7105,9606,630
301,9302,6504,0805,5307,3108,120
VPSFJT42,0602,7904,260－－－
52,0602,7904,2605,450－－
61,8802,4603,6004,7605,550－
81,5902,2603,6305,0105,8506,500
101,6002,3103,7405,1607,2108,010
121,8802,8204,4306,3009,02010,020
131,9102,8804,5606,4609,25010,270
15・162,0102,9904,9407,01010,07011,180
182,1503,0005,4807,86011,36012,620
202,1603,0105,4907,88011,37012,630
252,2903,2605,8708,38012,05013,400
302,4503,5506,3109,00012,90014,340
VRJT41,5201,8302,420－－－
51,3801,6402,1702,710－－
61,3801,5902,0102,4402,850－
81,2101,4301,8802,4202,8103,130
101,2401,4701,9202,4903,1903,550
121,3001,6102,4203,2304,1104,570
131,3201,6502,5003,3504,2604,740
15・161,4401,7602,9504,1305,2605,850
181,4501,8003,0104,2105,3905,990
201,9402,2803,5004,7005,8606,510
252,2402,7604,2305,9107,6508,510
302,5403,4805,2507,67010,00011,110
VPSFJTG61,5502,0302,9903,9404,600－
81,3001,8803,0104,1504,8405,380
101,3201,9203,1004,2705,9906,650
121,5502,3503,9105,4907,7808,640
131,5702,3803,9805,6007,9408,810
15・161,6602,4504,3306,0908,6709,630
181,7802,4603,8805,2707,3008,100
201,7902,4903,8905,2907,3108,120
251,9102,7004,3105,9008,2309,150
302,0102,9204,7106,5109,11010,130

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
200		L201
〜
300		L301
〜
450		L451
〜
500
VFJC61,4801,6902,1002,5302,950－
81,2101,4301,8802,3102,7003,000
101,2201,4501,9002,3502,8503,160
121,3001,6102,2102,8203,4803,860
131,3101,6402,2702,9103,6004,000
15・161,3201,6502,3002,9503,6504,060
181,3701,7102,4203,1103,8704,310
201,4801,8002,4303,1203,8904,320
251,7002,1102,9503,7804,6705,190
301,8002,3003,3304,3705,6406,270
VSFJC61,7502,1602,9903,8104,450－
81,5402,0403,0103,9904,6505,170
101,5802,0903,1204,1405,6306,250
121,7502,4303,7905,1507,1207,910
131,7602,4503,8205,2007,1907,990
15・161,8502,5204,1505,6707,8908,760
181,9502,5203,7604,9706,7107,460
201,9602,5603,7704,9806,7207,470
252,0202,6904,0405,3907,3508,170
302,1402,9304,4706,0308,2709,200
VPFJC62,0802,3602,9503,5504,140－
81,7002,0102,6303,2303,7704,190
101,7102,0402,6603,3003,9904,430
121,8502,2803,1304,0004,9205,470
131,8502,2903,1804,0705,0505,610
15・161,8602,3103,2204,1405,1205,690
181,9002,3803,7304,6805,7206,350
202,2802,7603,7404,6905,7306,370
252,3802,9704,1405,2906,5407,270
302,5403,2704,7106,1807,9808,860
VPSFJC62,4603,0504,1805,3306,230－
82,1602,8504,2105,5906,5207,250
102,1702,9004,3205,7307,7908,650
122,4603,4005,0206,8909,60010,660
132,4903,4505,1307,0409,83010,910
15・162,5803,5705,5107,59010,65011,820
182,7403,5806,0708,44011,94013,260
202,7503,5906,0808,45011,95013,270
252,8803,8406,4508,97012,63014,040
303,0104,1106,8409,49013,37014,850
VRJC61,8002,0102,4202,8503,320－
81,6401,8602,3102,8603,3303,700
101,6401,8702,3102,8803,5703,970
121,7302,0402,8603,6904,5605,060
131,7302,0602,9003,7404,6405,160
15・161,8102,1203,2804,4105,5106,120
181,8902,2403,4704,6805,8706,520
202,3702,7203,9505,1706,3307,040
252,5803,0904,5206,1407,830
8,700
302,9403,8605,6208,01010,32011,470
VPSFJCG61,9702,4503,4104,3605,020－
81,7202,3003,4304,5705,2605,800
101,7402,3403,5204,6906,4107,070
121,9702,7704,3305,9108,2009,060
131,9902,8004,4006,0208,3609,230
15・162,0802,8704,7506,5109,09010,050
182,2002,8804,3005,6907,7208,520
202,2102,9104,3105,7107,7308,540
252,3303,1204,7306,3208,6509,570
302,4303,3405,1306,9309,53010,550
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 SUS440Cまたは13Cr系ステンレス D6〜D12・D16・D20
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜5051〜100101～
値引率基準単価5％10％15％23%お見積り
出荷日通常＋4日
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

◦その他
数量区分標準対応個別対応
小口大口
数　量1〜45〜1213〜1920〜5051～
値引率基準単価5％10％15％お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●下記以外

 3 日目出荷

●VRJT・VRJC

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]スパナ溝加工・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・ 真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]軸端面にセンター穴が付く場合があります。
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら

使用例

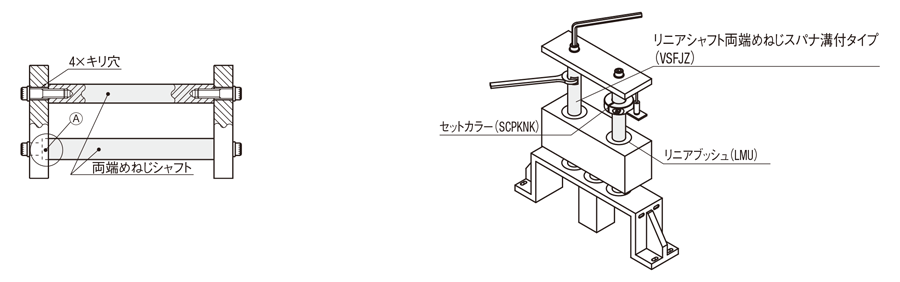

・精密タイプはⒶの様な段付き加工が不要で、組付に有効です。

精密シャフト　片端めねじ/片端めねじスパナ溝付き:関連画像

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

精密シャフト　片端めねじ/片端めねじスパナ溝付き

精密シャフト　片端めねじ/片端めねじスパナ溝付き

    【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

    【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

      精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

      精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

          精密シャフト　片端おねじ・片端めねじ逃げ溝付き/片端おねじ・片端めねじ逃げ溝付スパナ溝付き

          精密シャフト　片端おねじ・片端めねじ逃げ溝付き/片端おねじ・片端めねじ逃げ溝付スパナ溝付き

            【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き

            【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き

              精密シャフト　片端おねじ/片端おねじスパナ溝付き

              精密シャフト　片端おねじ/片端おねじスパナ溝付き

                精密シャフト　両端めねじ/両端めねじスパナ溝付き

                精密シャフト　両端めねじ/両端めねじスパナ溝付き

                  【クリーン洗浄品】シャフト　片端おねじ・片端めねじ 逃げ溝スパナ溝付き・キリ穴付タイプ

                  【クリーン洗浄品】シャフト　片端おねじ・片端めねじ 逃げ溝スパナ溝付き・キリ穴付タイプ

                    【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

                    【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

                      【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き

                      【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き

                        精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

                        精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

                          【クリーン洗浄品】シャフト　片端おねじ・片端めねじ 逃げ溝付き

                          【クリーン洗浄品】シャフト　片端おねじ・片端めねじ 逃げ溝付き
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   6日目～   5日目   8日目   5日目   8日目   5日目   3日目～   6日目～   6日目～   8日目   5日目   6日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート
                            軸端形状（左） めねじ めねじ おねじ おねじ おねじ おねじ おねじ めねじ おねじ めねじ おねじ おねじ おねじ
                            軸端形状（右） 加工なし 加工なし めねじ めねじ めねじ めねじ 加工なし めねじ めねじ めねじ 加工なし 加工なし めねじ

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            精密シャフト　片端めねじ/片端めねじスパナ溝付きのレビュー

                            評価 4.4 平均満足度：4.4 15件のレビュー
                            1. 星５
                              53%
                            2. 星４
                              33%
                            3. 星３
                              13%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            リニアブッシュ用シャフトとして
                            評価 3.0満足度：3.02016/03/04
                            直角度が良く寸法も1㎜単位で選択できたので重宝します。納期をもう少し早めて頂けるとgood

                            もっと読む 閉じる

                            2人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            駆動部の軸
                            評価 4.0満足度：4.02022/06/03
                            寸法も自由に設定でき、表面状態も問題なくブッシュと組み合わせて駆動部品の製作が可能でした。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            スライドシャフトに使用
                            評価 4.0満足度：4.02022/05/31
                            スライドシャフトに使用しました。可動部ではないところに、スパナ溝を設計しました。１ｍｍ単位で選定できるので、非常に助かっております。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            スライド機構
                            評価 4.0満足度：4.02022/01/06
                            表面処理と片端めねじを指定しスライド機構のシャフトとして購入しました。
                            納期も早く部品交換もスムーズにでき良かったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の回転機能に使用
                            評価 5.0満足度：5.02021/02/01
                            治具の回転機構に追加工をして使用しています。
                            種類が豊富で非常に助かります。
                            精度も良く、安価で非常に助かります。
                            基本、MISUMI製の物に合わせて設計するように心がけています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            15件全て見る

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！

                            閉じる
                            閉じる

                            比較リスト
