仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付
  • 精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付
  • 規格変更
評価 5.0平均満足度5.0 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

【特長】直動用シャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライ...

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

コンベヤ搬送装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定108件の候補があります。

Loading...

外形図・規格表

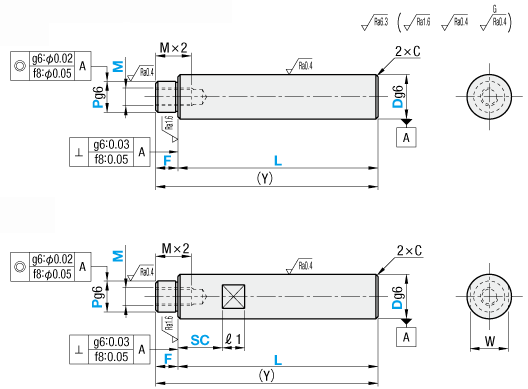

外形図

スパナ溝無し

スパナ溝付き


[ ! ]D部面粗度はメッキ品精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像メッキ無し品は精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像です。
[ ! ]L、F、SC寸の寸法公差はJISB0405m級に準じる。
TypeD公差[ M ]材質[ H ]硬度[ S ]表面処理
スパナ溝無しスパナ溝付き
VFAGVFPGg6SUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC～
SUS440Cまたは
13Cr系ステンレス 56HRC～		−
VSFAGVSFPGSUS440Cまたは
13Cr系ステンレス
VPFAGVPFPGSUJ2相当硬質クロムメッキ
メッキ硬度HV750～
メッキ厚5μ以上
VPSFAGVPSFPGSUS440Cまたは
13Cr系ステンレス
VRAGVRPGSUJ2相当低温黒色クロムメッキ
VSRAGVSRPGSUS440Cまたは
13Cr系ステンレス
VPSFAGGVPSFPGGf8SUS304−硬質クロムメッキ
メッキ硬度HV750～
メッキ厚10μ以上～
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。

規格表

型式−L−F−P−M−SC
VFAG20
VFPG20		−
−		100
100		−
−		F20
F20		−
−		P10
P10		−
−		M8
M8		−
−
SC20
D公差
Dg6f8
8−0.005
−0.014		−0.013
−0.035
10
12−0.006
−0.017		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		−0.020
−0.053
25
30

型式指定1mm単位M(並目)
選択		スパナ溝寸法(Y)
Max.		C
TypeDLFPSCWℓ1
(スパナ溝無し)
D公差g6
VFAG
VSFAG
VPFAG
VPSFAG
VRAG
VSRAG
D公差f8
VPSFAGG		(スパナ溝付き)
D公差g6
VFPG
VSFPG
VPFPG
VPSFPG
VRPG
VSRPG
D公差f8
VPSFPGG		825～2982≦F≦P×463         SC＝指定1mm単位
[ ! ]SC＋ℓ1≦L
[ ! ]SC≧0
[ ! ]スパナ溝詳細
>>こちら		783000.5以下
1025～3486～8345       8350
1225～3486～103456      1010350
1325～3486～1134568     11350
1525～3486～133456810    13350
1625～3486～143456810    14350
1825～3488～16 45681012   16350
2025～4488～17 45681012   174501.0以下
2525～4488～22 4568101216  22450
3025～4489～27  56810121620242715450
[ ! ]P寸法はM＋3≦Pが必要です。[ ! ]全長（Y）は、M×2≦（Y）が必要です。M×2.5＋4≧（Y）の場合、タップ下穴が貫通します。[ ! ]軸端面にセンター穴が付く場合があります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

■出荷日

 5 日目出荷


・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工コード画像固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を
精密に変更
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像

・L≦200→L±0.03[ ! ]L寸200まで適用
[ ! ]L寸単位0.1mm指定可

[ NG ]D-P≦2の場合、適用不可		VFAG20-100.5-F20-P10-M6-LKC400
MDめねじ有効長を
M×3に変更

精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像

-[ ! ]D=12～30かつ、M=6～20適用
[ ! ]片端めねじ：MD×3.5+4≦L		VFAG20-100-F20-P10-MD6200
SX

SCのスパナ溝の他に
スパナ溝を追加
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像

DWℓ1 DWℓ1
878 161410
108 1816
121010 2017
1311 2522
1513 302715
[ ! ]スパナ溝付きのみ適用
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。		VFPG20-100-F20-P10-M6-SC20-SX15400
FC

平面取り1箇所追加
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像

Dｈ
8～181
20～302
[ ! ]FC,E=指定1mm単位
[ ! ]FC≦5×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		VFAG20-100-F20-P10-M6-FC10-E8200
WFC

平面取り2箇所追加
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像

Dｈ
8～181
20～302
[ ! ]WFC,A,E=指定1mm単位
[ ! ]WFC≦5×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可
[ NG ]LFCとの併用不可		VFAG20-100-F20-P10-M6-WFC8-A8-E4400
LFC

段部平面取り追加
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像

PH
6～191
20～2
[ ! ]LFC≦F
[ ! ]D-M≧1

[ NG ]WFCとの併用不可		VFAG20-100-F20-P10-M6-LFC10-A0200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付 関連画像1_真円度
■真直度測定方法
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真直度M ■直角度K ■L寸法公差
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
7130.004
13200.005
20300.006
単位：mm		外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
7100.011
10180.014
18300.017
単位：mm		外径g6のシャフト（焼き入れ）
DL真直度 K
8～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm		外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm		外径g6のシャフト（焼き入れ）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400448±0.8
単位：mm		外径f8のシャフト（焼きなし）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400448±0.8
単位：mm

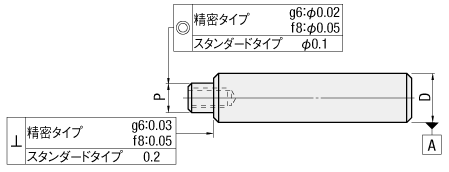

■同軸度・直角度
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像


硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度


（例）
精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像


■焼なましによる硬度低下加工部

・段付 ・スパナ溝 ・平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
8・100.5以上0.5以上
12・130.7以上
15～200.7以上
25・301.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付:関連画像


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能
