ロッドエンドベアリング標準タイプ（RoHS非対応）

Name: ロッドエンドベアリング 標準タイプ （RoHS非対応）
Brand: ミスミ
SKU: C-PHSO5
Price: 396 JPY
Rating: 4.5 (14 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 4.5平均満足度4.5 この商品のレビューをみる（14件）

通常単価(税別): 360円

税込単価: 396円

汎用的なスチールと無給油タイプのロッドエンドベアリングをご用意しました。

詳細情報を確認する

ロッドエンドベアリング種類：

標準
L寸タイプ：

標準タイプ

(i)ご注意

本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
【販売終了情報】在庫限りで販売終了予定の商品です。
推奨代替品は<PHSC・PHSCL・PHSCM・PHSCLM・PHSO・PHSOL・PHSOM・PHSOLM>および<E-GYW・E-GYWL、E-GZN・E-GZNL、E-GZW・E-GZWL、E-GYN・E-GYNL>です。各商品ページにて仕様の違いをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

C-PHSO5 解除

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

外形図・規格表
型番リスト
詳細情報

外形図・規格表

タイプ		めねじタイプ		おねじタイプ		[ M ]材質
タイプ		右ねじ	左ねじ	右ねじ	左ねじ	ホルダ	球面内輪	ブッシュ（ライナー）
①	スチールタイプ	C-PHSC	C-PHSCL	C-PHSO	C-PHSOL	S45C相当（三価クロメート）	GCr45	H62
②	無給油タイプ	C-PHSCM	C-PHSCLM	C-PHSOM	C-PHSOLM	S45C相当（三価クロメート）	GCr45	PTFE

めねじタイプ

ロッドエンドベアリング標準タイプ（RoHS非対応）:関連画像:関連画像

①スチールタイプ　②無給油タイプ

おねじタイプ

ロッドエンドベアリング標準タイプ（RoHS非対応）:関連画像:関連画像

①スチールタイプ　②無給油タイプ

規格表

型式		D		D₁		D₂	L		L₁	M×P	ℓ	B	B₁	T	W	d₁	（r）	静負荷容量ラジアルCs｛kN｝		質量
Type	d	D		D₁			L											静負荷容量ラジアルCs｛kN｝		質量
Type	d	①	②	①	②		①	②										①	②	①	②
めねじタイプ右ねじ C-PHSC C-PHSCM 左ねじ C-PHSCL C-PHSCLM	5	16	19	8.5	9	11	35	36.5	27	M5×0.8	10	6	8	4	9	7.7	0.3～0.7	5.7	6	16	18
	6	18	21	10	10	13	39	40.5	30	M6×1.0	12	6.75	9	5	11	8.96		7.2	7.65	22	26
	8	22	25	12.5	12.5	16	47	48.5	36	M8×1.25	16	9	12	5	14	10.4		11.6	12.9	47	47
	10	26	29	15	15	19	56	57.5	43	M10×1.5	20	10.5	14	6.5	17	12.9		14.5	18	77	77
	10A	26	－	15	－	19	56	－	43	M10×1.25	20	10.5	14		17	12.9		14.5	－	77	－
	12	30	33	17.5	17.5	22	65	66.5	50	M12×1.75	22	12	16		19	15.4		17	24	100	100
	14	34	－	20	－	25	74	－	57	M14×2.0	25	13.5	19	8	22	16.9		24	－	160	－
	14A	34	－	20	－	25	74	－	57	M14×1.5	25	13.5	19			16.9		24	－	160	－
	16	40	43	22	22	27	84	85.5	64	M16×2.0	28	15	21			19.4		28.5	39	220	220

[ ! ]①スチ－ル、②無給油

型式		D		L		L₁	M×P	ℓ	B		B₁	d₁	（r）	静負荷容量ラジアルCs｛kN｝		質量
Type	d	D		L					B					静負荷容量ラジアルCs｛kN｝		質量
Type	d	①	②	①	②				①	②				①	②	①	②
おねじタイプ右ねじ C-PHSO C-PHSOM 左ねじ C-PHSOL C-PHSOLM	5	16	19	41	42.5	33	M5×0.8	20	6	6	8	7.7	0.3～0.7	5.7	6	13	14
	6	18	21	45	46.5	36	M6×1.0	22	6.75	6.7	9	8.96		7.2	7.65	20	20
	8	22	25	53	54.5	42	M8×1.25	25	9	9	12	10.4		11.6	12.9	30	38
	10	26	29	61	62.5	48	M10×1.5	29	10.5	11	14	12.9		14.5	18	55	55
	12	30	33	69	70.5	54	M12×1.75	33	12	12	16	15.4		17	24	85	85
	14	34	37	77	78.5	60	M14×2.0	36	13.5	14	19	16.9		24	31	140	140
	16	40	43	86	87.5	66	M16×2.0	40	15	15	21	19.4		28.5	39	210	210

[ ! ]①スチ－ル、②無給油

型番リスト

表示件数:

型番	種類	接続ねじ種類	接続ねじ	内径(mm)	本体材質	潤滑方式	静負荷容量ラジアル(N)	ブッシュ材質	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-PHSO5

1個

360円( 396円 )

在庫品1日目

当日出荷可能

基本情報

汎用的なスチールと無給油タイプのロッドエンドベアリングをご用意しました。

(i)ご注意

本製品はRoHS非対応になります。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
【販売終了情報】在庫限りで販売終了予定の商品です。
推奨代替品は<PHSC・PHSCL・PHSCM・PHSCLM・PHSO・PHSOL・PHSOM・PHSOLM>および<E-GYW・E-GYWL、E-GZN・E-GZNL、E-GZW・E-GZWL、E-GYN・E-GYNL>です。各商品ページにて仕様の違いをご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

d	標準タイプ
	C－PHSC	C－PHSCL	C－PHSO	C－PHSOL	C－PHSCM	C－PHSCLM	C－PHSOM	C－PHSOLM
	￥基準単価
	1～10コ
5	390	390	360	－	420	420	390	390
6	390	390	360	360	420	420	390	390
8	450	450	420	420	480	480	450	450
10	480	480	440	440	520	520	480	480
10A	570	－	－	－	－	－	－	－
12	550	550	530	530	640	640	580	580
14	810	810	640	－	－	－	－	－
14A	890	－	－	－	－	－	－	－
16	840	840	790	790	1,020	1,020	930	930

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■類似部品との比較

	C-VALUE	類似部品
RoHS対応	非対応	対応
規格	GB規格準拠 GB/T9161-2001	独自仕様
寸法^＊	D寸法肉厚	D寸法コンパクト
静的ラジアル剛性値	高い	普通
ラジアルスキマ	0.008～0.082mm	0.035mm以下
ボールの動き	トルクの規定無し
引張強度	同等

[ ! ]＊寸法の詳細は規格表をご確認ください。

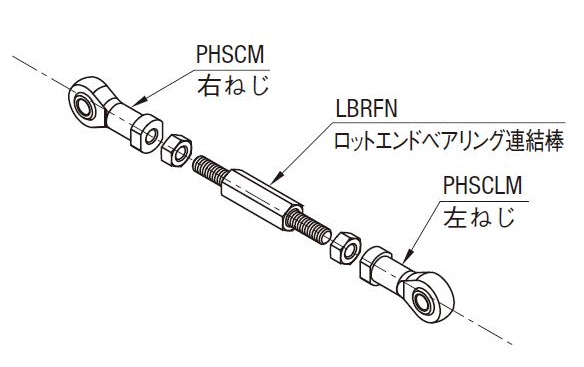

使用例

類似品

ミスミ

ロッドエンドベアリング　標準タイプ・L寸ショートタイプ

評価 4.2

通常価格(税別)： 720円～

通常出荷日：在庫品1日目～

当日出荷可能
日本トムソン

ピロボール

評価 5.0

通常価格(税別)： 1,288円～

特別価格

通常出荷日： 2日目～
MISUMI economy

ミスミ

【エコノミーシリーズ】ロッドエンドベアリング　おねじ　給油タイプ

評価 5.0

通常価格(税別)： 370円

通常出荷日：在庫品1日目

当日出荷可能
トラスコ中山

TRUSCO ロッドエンド給油式オネジ【2個入り】

評価 5.0

通常価格(税別)： 1,918円

通常出荷日： 1日目

商品担当おすすめ

閉じる

C-PHSO5で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロッドエンドベアリング標準タイプ（RoHS非対応）の型番C-PHSO5のページです。
型番C-PHSO5に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品ロッドエンドベアリング標準タイプ（RoHS非対応）	ロッドエンドベアリング　標準タイプ・L寸ショートタイプ	ロッドエンドベアリング -標準タイプオネジ（合金銅）- ［PTLOS］	ロッドエンドベアリング -標準タイプメネジ（合金銅）- ［PTLHS］	ロッドエンドベアリング -標準タイプ無給油型メネジ（ふっ素樹脂PTFE）-［NTLHS］	【エコノミーシリーズ】ロッドエンドベアリング　めねじ　給油タイプ	【エコノミーシリーズ】ロッドエンドベアリング　おねじ　給油タイプ	【エコノミーシリーズ】ロッドエンドベアリング　おねじ　無給油タイプ	【エコノミーシリーズ】ロッドエンドベアリング　めねじ　無給油タイプ	イグボールロッドエンドベアリング無給油タイプ（アングルジョイント） AGRM	イグボールロッドエンドベアリング無給油タイプ（アングルジョイント） WGRM	イグボールロッドエンドベアリング無給油タイプ（おねじ） KAR（L）M	イグボールロッドエンドベアリング無給油タイプ（めねじ） EBR（L）M
メーカー	ミスミ	ミスミ	S・B（エス・ビー）	S・B（エス・ビー）	S・B（エス・ビー）	ミスミ	ミスミ	ミスミ	ミスミ	イグス	イグス	イグス	イグス
通常価格	360円	720円～	937円～	1,059円～	1,532円	400円～	355円～	400円～	410円～	823円	451円～	1,052円～	1,186円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	4日目～	4日目～
ロッドエンドベアリング種類	標準	標準	標準	標準	標準	標準	標準	標準	標準	リンクボールストレート	リンクボール L	標準	標準
L寸タイプ	標準タイプ	-	-	-	-	標準タイプ	標準タイプ	標準タイプ	標準タイプ	-	-	-	-

back next

ロッドエンドベアリング標準タイプ（RoHS非対応）のレビュー

評価 4.5 平均満足度：4.5 14件のレビュー

星５

64%
星４

29%
星３

7%
星２

0%
星１

0%

レビューを書く

ストッパとシリンダのジョイントに使用しました

評価 4.0満足度：4.02016/04/19

粉じんのある個所で使用しているので、消耗品です。まず、価格が安いし短納期がいい！半年使っていますが、何の問題もありません。今までは、消耗して多少ガタがあってもごまかしながら使用してきましたが、この価格なら思い切って交換ができる。機械の調子も落ちません。

もっと読む閉じる

4人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

センタリング、イコライザ、チャック

評価 4.0満足度：4.02018/06/19

ミスミの連結棒LBRFNFと組み合わせると
センタリング、イコライザ、チャックなど機械らしい機械を作れるので
機械スペースや予算の有効活用ができます
エコタイプで困ったときはありません

もっと読む閉じる

1人が参考にしています。

治具の駆動部

評価 5.0満足度：5.02017/08/28

強度、可動性共に問題なし。
安くなった分重宝致します。
右ネジ左ネジともに購入しましたが、それも問題ありませんでした。

もっと読む閉じる

1人が参考にしています。

機器の可動連結ロッドに使用

評価 5.0満足度：5.02017/08/21

機器の可動連結ロッドに使用しました。動きに多少ばらつきがありましたが、次第に硬さも無くなり現在、快調に作動しています。慣らし運転を行うと良い様です。寸法は、満足のゆくものでした。

もっと読む閉じる

1人が参考にしています。

バイクのパーツ製作

評価 5.0満足度：5.02016/06/28

バイクのブレーキトルクロッドの作製に使わせていただきましたがとてもいい感じです。
価格も助かりますので今後も使用させていただきます。

もっと読む閉じる

1人が参考にしています。

14件全て見る
