ローラアジャスト　ばねタイプ

ローラアジャスト　ばねタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 3.0平均満足度3.0 この商品のレビューをみる（2件）
通常価格(税別)
3,780円 ～ 4,180円
税込価格
4,158円 ～ 4,598円

ばね機構によるローラ・アイドラーのオートテンショナーです。 スパナ、レンチで...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

丸ベルトの直行動力伝達ローラコンベヤ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

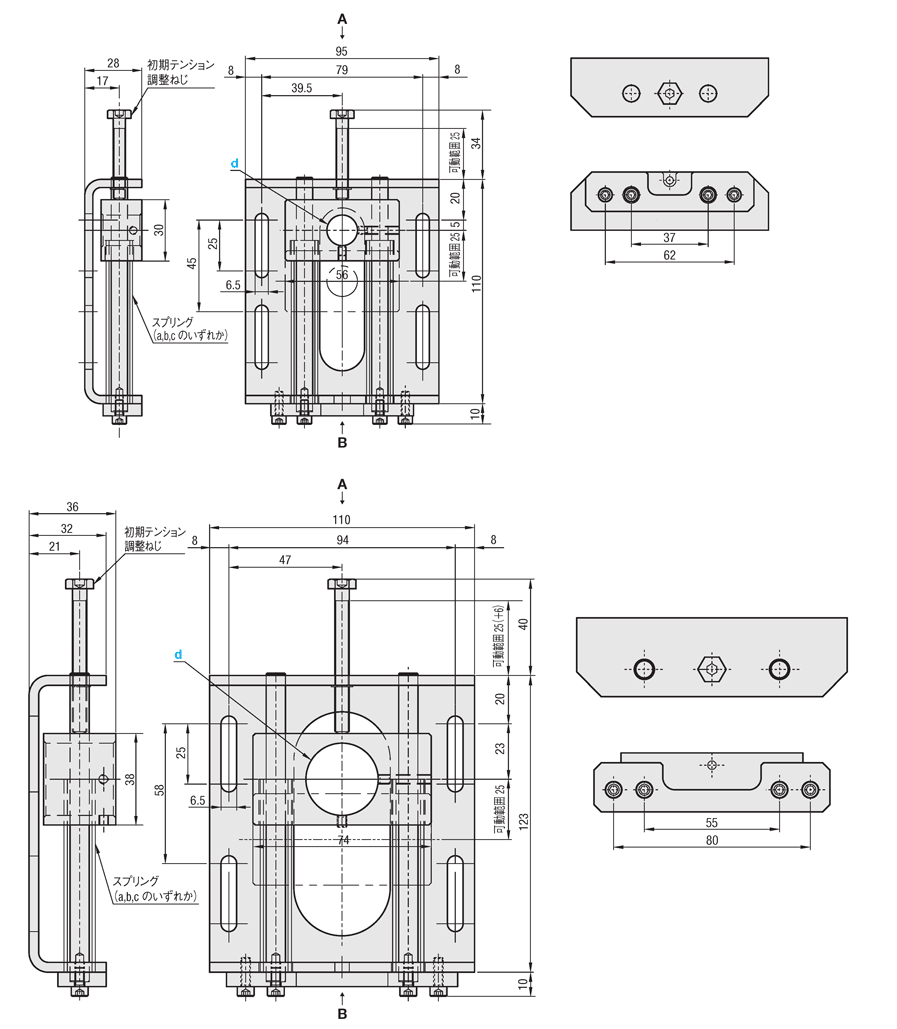

外形図・規格表


ROBAJ10・12・15
ROBAJ20・25・30
A矢視図
A矢視図
B矢視図
B矢視図
[ ! ]ｄ穴の寸法公差クラス：H7
[ ! ]ｄ穴の寸法公差クラス：H7
構成部品軸受ブロック取付板筐体調整ねじシャフト
[ M ]材質SS400SPHSPHSUS304相当SUJ2
[ S ]表面処理無電解ニッケルメッキ－硬質クロムメッキ

構成部品ボルト止め輪ばね止めねじ
[ M ]材質SCM435ばね用鋼SWP-ASUS304相当
[ S ]表面処理三価クロメート--
※ばねは3種類付属して出荷いたします。
a:WL13-80
（ばね定数1.0N/mm）
Fmax32mm
セットたわみ量25mm
1.0×25×2（本）
＝50N/9.8＝5.1kg
b:WT13-80
ばね定数2.0N/mm
Fmax32mm
セットたわみ量25mm
2.0×25×2（本）
＝50N/9.8＝10.2kg
c:WM13-80
（ばね定数2.9N/mm）
Fmax28mm
セットたわみ量25mm
2.9×25×2（本）
＝145N/9.8＝14.8kg
[ ! ] その他ばね詳細 >>こちらをご参照下さい。


規格表

型式
ROBAJ 30
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TYPEｄ1～10コ
ＲＯBＡＪ104,050
124,050
154,050
[ ! ]表示数量超えはWOSにてご確認下さい。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TYPEｄ1～10コ
ＲＯBＡＪ204,450
254,450
304,450
[ ! ]表示数量超えはWOSにてご確認下さい。

型番リスト

表示件数:
  1. 1
型番
内径(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
10

1個

3,780円( 4,158円 )

在庫品1日目

当日出荷可能

12
10

1個

3,780円( 4,158円 )

在庫品1日目

当日出荷可能

15
10

1個

3,780円( 4,158円 )

在庫品1日目

当日出荷可能

20
10

1個

4,180円( 4,598円 )

在庫品1日目

当日出荷可能

25
10

1個

4,180円( 4,598円 )

在庫品1日目

当日出荷可能

30
10

1個

4,180円( 4,598円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ばね機構によるローラ・アイドラーのオートテンショナーです。
スパナ、レンチで簡易に取付、テンションの調整が可能です。
取付方法・使用例につきましては概要・仕様をご参照ください。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

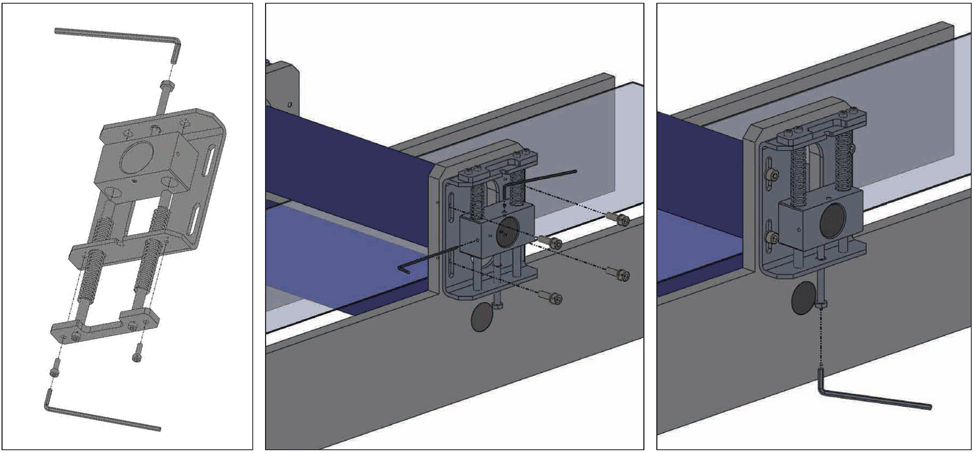

■取付方法



1.必要なばね力を選定しばねを取付、
   調整ねじでたわみ量を調整します。

2.ローラ（アイドラー）を取付し、
  本体を筐体に仮止めします。
3.ローラ（アイドラー）にテンションかけ、
   本体をきっちり取付。ボルトを緩めます。

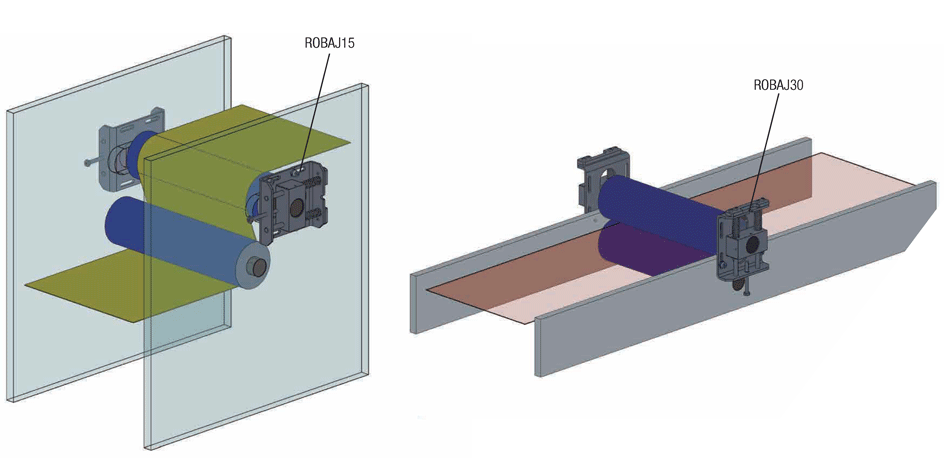

使用例

●ベルトオートテンショナー
●薄板押さえ

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
