【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 4.2平均満足度4.2 この商品のレビューをみる（13件）

通常価格(税別): 300円～ 4,190円

税込価格: 330円～ 4,609円

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
タイプ：

標準フランジ
フランジ種類：

標準フランジ
直動/回転運動：

リニアブッシュ(直動のみ)
外筒材質：

SUJ2相当
潤滑の種類：

なし
種類：

標準フランジ
長さ：

シングル
ボール材質：

SUJ2相当
材質証明書：

対象

(i)ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定92件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

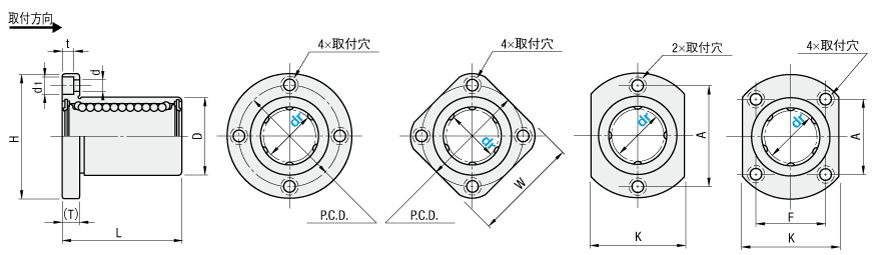

外形図

丸フランジ

角フランジ

二面フランジ

dr=5～13

dr=16～40

【エコノミーシリーズ・大口超割引】フランジ付リニアブッシュ　スタンダード　シングル:関連画像

Type				外筒			ボール	保持器	使用雰囲気温度	[ A ]付属品
	丸フランジ	角フランジ	二面フランジ	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質
標準仕様	C-LHFR	C-LHFS	C-LHFC	SUJ2相当	58HRC〜	−	SUJ2相当	樹脂	－20〜 80℃	シール[ M ]材質ニトリルゴム
	C-LHFRM	C-LHFSM	C-LHFCM			無電解ニッケルメッキ
高温仕様	−	−	C-LHFCF-N			−		ステンレス	－20〜120℃	−
	−	−	C-LHFCMF-N			無電解ニッケルメッキ

[ ! ]高温仕様(Cー▢▢F-N)はシールなしになります。

規格表

注文例

型式(Type・dr)

C-LHFR25

C-LHFCMF−N30

	dr		D		L	H	(T)	d	d₁	t	P.C.D.	W	F	A	K	偏芯(mm) (最大) ＊1	ボール条列	直角度＊2	基本定格荷重		参考質量(g)
			表面処理																基本定格荷重		参考質量(g)
	許容差		なし		許容差														C(動)N	Co(静)N	丸フランジ	角フランジ	二面フランジ
			許容差																C(動)N	Co(静)N	丸フランジ	角フランジ	二面フランジ
5	0　－0.008	10	0　－0.011	15	±0.6	26	5	3.5	6	3.1	18	21	−	18	16	0.024	4	0.024	167	206	18	13	15
6	0　－0.009	12	0　－0.013	19		28					20	22	−	20	18				206	265	24	18	21
8		15	0　－0.013	24		32					24	25	−	24	21				265	380	37	29	33
10		19	0　－0.016	29		40	6	4.5	7.5	4.1	29	30	−	29	25				372	549	72	52	64
12		21		30		42					32	32	−	32	27				412	598	76	57	68
13		23		32		43					33	34	−	33	29				510	784	88	72	81
16		28		37		48					38	37	22	31	34		5		775	1180	120	104	112
20	0　－0.010	32	0　－0.019	42		54	8	5.5	9	5.1	43	42	24	36	38	0.030	5	0.030	882	1370	180	145	167
25		40		59		62	8	5.5	9	5.1	51	50	32	40	46		6		980	1570	340	300	325
30		45		64		74	10	6.6	11	6.1	60	58	35	49	51				1570	2740	470	375	388
35	0　－0.012	52	0　－0.022	70		82	10	6.6	11	6.1	67	64	38	55	60	0.040		0.040	1670	3140	650	560	575
40		60		80		96	13	9	14	8.1	78	75	45	64	70				2160	4020	1060	880	913
(50)		80		100		116	13	9	14	8.1	98	92	ー	ー	−				3820	7940	2200	2000	ー

＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]dr()寸は丸フランジ・角フランジのみご選択いただけます。
[ ! ]納品時に防錆油を塗布しています。
[ ! ]フランジ型高さ調整スペーサは>>こちらよりお選びいただけます。
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。

■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

￥基準単価
仕様	標準仕様						高温仕様
外筒表面処理	ー			無電解ニッケルメッキ			ー	無電解ニッケルメッキ
フランジ形状	丸フランジ	角フランジ	二面フランジ	丸フランジ	角フランジ	二面フランジ	二面フランジ	二面フランジ
dr	CーLHFR	CーLHFS	CーLHFC	CーLHFRM	CーLHFSM	CーLHFCM	CーLHFCFーN	CーLHFCMFーN
5	370	390	430	ー	ー	ー	670	ー
6	300	330	340	430	470	500	610	640
8	300	330	340	430	470	500	610	640
10	310	340	360	450	490	510	620	650
12	340	370	380	480	520	540	630	700
13	370	400	410	530	580	590	680	750
16	420	460	470	610	660	670	780	860
20	510	560	560	720	800	800	930	1,030
25	730	790	790	1,040	1,130	1,120	1,300	1,430
30	1,030	1,110	1,090	1,460	1,580	1,550	1,810	1,980
35	1,570	1,710	1,880	2,050	2,200	2,330	ー	ー
40	2,020	2,200	2,420	2,670	2,870	3,040	ー	ー
50	2,710	2,970	ー	3,920	4,190	ー	ー	ー

商品概要

【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！

【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
　内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。

	当社類似品 LHFCMF20	エコノミーシリーズ C−LHFCMF−N20
内径許容差	0 －0.010	0 －0.010
外径許容差	0 －0.019	0 －0.019
全長許容差	±0.3	±0.6
偏芯(最大)	0.015	0.03
＊直角度	0.015	0.03

＊D部とフランジ取付面の直角度

【当社類似品との価格比較】

ご注文数量	当社類似品	本商品	プライスダウン率
ご注文数量	LHFRM20	C-LHFRM20	プライスダウン率
1	1230	720	41%
51	1107	648	41%
101	1008	504	50%

■値引率詳細例
型番：C-LHFRM-N20

ご注文数量				値引率
				C-LHFRM20
1～50				ー
51～100				10%
101～1000				30%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

注意・禁止事項

■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。

■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。

■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。

使用方法

図解	使用方法説明
	リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
	リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。
	リニアブシュは抜き差しを繰り返す用途には適しておりません。
	リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。

使用例

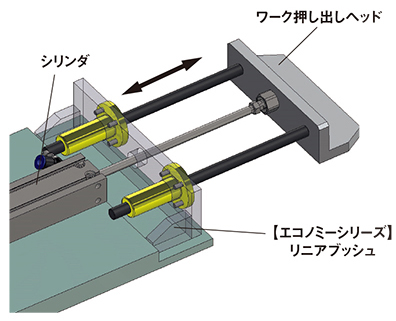

▲ワーク押し出し機構

型番リスト

表示件数:

型番	フランジ形状	内接円径 dr(φ)	基本定格荷重　動定格(N)	全長 L(mm)	外筒表面処理	外径 D(φ)	基本定格荷重静定格(N)	内接円形許容差（マイナス側）(mm)	偏心(μm)	保持器材質	シール	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-LHFC5	二面フランジ	5	167	15	表面処理なし	10	206	-0.011	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	430円( 473円 )	在庫品1日目当日出荷可能
C-LHFC6	二面フランジ	6	206	19	表面処理なし	12	265	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
C-LHFC8	二面フランジ	8	265	24	表面処理なし	15	380	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
C-LHFC10	二面フランジ	10	372	29	表面処理なし	19	549	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-LHFC12	二面フランジ	12	412	30	表面処理なし	21	598	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	380円( 418円 )	在庫品1日目当日出荷可能
C-LHFC13	二面フランジ	13	510	32	表面処理なし	23	784	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-LHFC16	二面フランジ	16	775	37	表面処理なし	28	1180	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
C-LHFC20	二面フランジ	20	882	42	表面処理なし	32	1370	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-LHFC25	二面フランジ	25	980	59	表面処理なし	40	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	790円( 869円 )	在庫品1日目当日出荷可能
C-LHFC30	二面フランジ	30	1570	64	表面処理なし	45	2740	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	1,090円( 1,199円 )	在庫品1日目当日出荷可能
C-LHFC35	二面フランジ	35	1670	70	表面処理なし	52	3140	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	1,880円( 2,068円 )	在庫品1日目当日出荷可能
C-LHFC40	二面フランジ	40	2160	80	表面処理なし	60	4020	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	2,420円( 2,662円 )	在庫品1日目当日出荷可能
C-LHFCF-N5	二面フランジ	5	167	15	表面処理なし	10	206	-0.011	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	670円( 737円 )	在庫品1日目当日出荷可能
C-LHFCF-N6	二面フランジ	6	206	19	表面処理なし	12	265	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	610円( 671円 )	在庫品1日目当日出荷可能
C-LHFCF-N8	二面フランジ	8	265	24	表面処理なし	15	380	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	610円( 671円 )	在庫品1日目当日出荷可能
C-LHFCF-N10	二面フランジ	10	372	29	表面処理なし	19	549	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	620円( 682円 )	在庫品1日目当日出荷可能
C-LHFCF-N12	二面フランジ	12	412	30	表面処理なし	21	598	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	630円( 693円 )	在庫品1日目当日出荷可能
C-LHFCF-N13	二面フランジ	13	510	32	表面処理なし	23	784	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	680円( 748円 )	在庫品1日目当日出荷可能
C-LHFCF-N16	二面フランジ	16	775	37	表面処理なし	28	1180	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	780円( 858円 )	在庫品1日目当日出荷可能
C-LHFCF-N20	二面フランジ	20	882	42	表面処理なし	32	1370	-0.013	30	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	930円( 1,023円 )	在庫品1日目当日出荷可能
C-LHFCF-N25	二面フランジ	25	980	59	表面処理なし	40	1570	-0.013	30	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	1,300円( 1,430円 )	在庫品1日目当日出荷可能
C-LHFCF-N30	二面フランジ	30	1570	64	表面処理なし	45	2740	-0.013	30	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	-	10	1個	1,810円( 1,991円 )	在庫品1日目当日出荷可能
C-LHFCM6	二面フランジ	6	206	19	[表面処理あり] 無電解ニッケルメッキ	12	265	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	500円( 550円 )	在庫品1日目当日出荷可能
C-LHFCM8	二面フランジ	8	265	24	[表面処理あり] 無電解ニッケルメッキ	15	380	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	500円( 550円 )	在庫品1日目当日出荷可能
C-LHFCM10	二面フランジ	10	372	29	[表面処理あり] 無電解ニッケルメッキ	19	549	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	510円( 561円 )	在庫品1日目当日出荷可能
C-LHFCM12	二面フランジ	12	412	30	[表面処理あり] 無電解ニッケルメッキ	21	598	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	540円( 594円 )	在庫品1日目当日出荷可能
C-LHFCM13	二面フランジ	13	510	32	[表面処理あり] 無電解ニッケルメッキ	23	784	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	590円( 649円 )	在庫品1日目当日出荷可能
C-LHFCM16	二面フランジ	16	775	37	[表面処理あり] 無電解ニッケルメッキ	28	1180	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	670円( 737円 )	在庫品1日目当日出荷可能
C-LHFCM20	二面フランジ	20	882	42	[表面処理あり] 無電解ニッケルメッキ	32	1370	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	800円( 880円 )	在庫品1日目当日出荷可能
C-LHFCM25	二面フランジ	25	980	59	[表面処理あり] 無電解ニッケルメッキ	40	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	1,120円( 1,232円 )	在庫品1日目当日出荷可能
C-LHFCM30	二面フランジ	30	1570	64	[表面処理あり] 無電解ニッケルメッキ	45	2740	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	1,550円( 1,705円 )	在庫品1日目当日出荷可能
C-LHFCM35	二面フランジ	35	1670	70	[表面処理あり] 無電解ニッケルメッキ	52	3140	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	2,330円( 2,563円 )	在庫品1日目当日出荷可能
C-LHFCM40	二面フランジ	40	2160	80	[表面処理あり] 無電解ニッケルメッキ	60	4020	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	3,040円( 3,344円 )	在庫品1日目当日出荷可能
C-LHFCMF-N6	二面フランジ	6	206	19	[表面処理あり] 無電解ニッケルメッキ	12	265	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	640円( 704円 )	在庫品1日目当日出荷可能
C-LHFCMF-N8	二面フランジ	8	265	24	[表面処理あり] 無電解ニッケルメッキ	15	380	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	640円( 704円 )	在庫品1日目当日出荷可能
C-LHFCMF-N10	二面フランジ	10	372	29	[表面処理あり] 無電解ニッケルメッキ	19	549	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	650円( 715円 )	在庫品1日目当日出荷可能
C-LHFCMF-N12	二面フランジ	12	412	30	[表面処理あり] 無電解ニッケルメッキ	21	598	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	700円( 770円 )	在庫品1日目当日出荷可能
C-LHFCMF-N13	二面フランジ	13	510	32	[表面処理あり] 無電解ニッケルメッキ	23	784	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	750円( 825円 )	在庫品1日目当日出荷可能
C-LHFCMF-N16	二面フランジ	16	775	37	[表面処理あり] 無電解ニッケルメッキ	28	1180	-0.012	24	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	860円( 946円 )	在庫品1日目当日出荷可能
C-LHFCMF-N20	二面フランジ	20	882	42	[表面処理あり] 無電解ニッケルメッキ	32	1370	-0.013	30	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
C-LHFCMF-N25	二面フランジ	25	980	59	[表面処理あり] 無電解ニッケルメッキ	40	1570	-0.013	30	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	1,430円( 1,573円 )	在庫品1日目当日出荷可能
C-LHFCMF-N30	二面フランジ	30	1570	64	[表面処理あり] 無電解ニッケルメッキ	45	2740	-0.013	30	SUS304相当	シールなし	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：SUS304相当	外筒：無電解ニッケルメッキ	10	1個	1,980円( 2,178円 )	在庫品1日目当日出荷可能
C-LHFR5	丸フランジ	5	167	15	表面処理なし	10	206	-0.011	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	370円( 407円 )	在庫品1日目当日出荷可能
C-LHFR6	丸フランジ	6	206	19	表面処理なし	12	265	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	300円( 330円 )	在庫品1日目当日出荷可能
C-LHFR8	丸フランジ	8	265	24	表面処理なし	15	380	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	300円( 330円 )	在庫品1日目当日出荷可能
C-LHFR10	丸フランジ	10	372	29	表面処理なし	19	549	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	310円( 341円 )	在庫品1日目当日出荷可能
C-LHFR12	丸フランジ	12	412	30	表面処理なし	21	598	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	340円( 374円 )	在庫品1日目当日出荷可能
C-LHFR13	丸フランジ	13	510	32	表面処理なし	23	784	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	370円( 407円 )	在庫品1日目当日出荷可能
C-LHFR16	丸フランジ	16	775	37	表面処理なし	28	1180	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	420円( 462円 )	在庫品1日目当日出荷可能
C-LHFR20	丸フランジ	20	882	42	表面処理なし	32	1370	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	510円( 561円 )	在庫品1日目当日出荷可能
C-LHFR25	丸フランジ	25	980	59	表面処理なし	40	1570	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	730円( 803円 )	在庫品1日目当日出荷可能
C-LHFR30	丸フランジ	30	1570	64	表面処理なし	45	2740	-0.013	30	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
C-LHFR35	丸フランジ	35	1670	70	表面処理なし	52	3140	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	1,570円( 1,727円 )	在庫品1日目当日出荷可能
C-LHFR40	丸フランジ	40	2160	80	表面処理なし	60	4020	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	2,020円( 2,222円 )	在庫品1日目当日出荷可能
C-LHFR50	丸フランジ	50	3820	100	表面処理なし	80	7940	-0.015	40	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	-	10	1個	2,710円( 2,981円 )	在庫品1日目当日出荷可能
C-LHFRM6	丸フランジ	6	206	19	[表面処理あり] 無電解ニッケルメッキ	12	265	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	430円( 473円 )	在庫品1日目当日出荷可能
C-LHFRM8	丸フランジ	8	265	24	[表面処理あり] 無電解ニッケルメッキ	15	380	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	430円( 473円 )	在庫品1日目当日出荷可能
C-LHFRM10	丸フランジ	10	372	29	[表面処理あり] 無電解ニッケルメッキ	19	549	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	450円( 495円 )	在庫品1日目当日出荷可能
C-LHFRM12	丸フランジ	12	412	30	[表面処理あり] 無電解ニッケルメッキ	21	598	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	480円( 528円 )	在庫品1日目当日出荷可能
C-LHFRM13	丸フランジ	13	510	32	[表面処理あり] 無電解ニッケルメッキ	23	784	-0.012	24	樹脂	シール付	外筒：SUJ2相当\|ボール：SUJ2相当\|保持器：PA\|シール：ニトリルゴム	外筒：無電解ニッケルメッキ	10	1個	530円( 583円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ

(i)ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

商品TOP

商品担当おすすめ

閉じる

あと9項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル	【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードダブル	【エコノミーシリーズ】 RoHS対応リニアブッシュスタンダードシングル	【エコノミーシリーズ】 RoHS対応リニアブッシュスタンダードダブル	リニアブッシュスタンダードタイプシングル［LKBMUU］	リニアブッシュスタンダードタイプロング [LKBMLUU]	フランジ付リニアブッシュスタンダード型シングルタイプ丸	リニアブッシュハウジングユニットスタンダードタイプ［SMYC］	フランジ付リニアブッシュスタンダード型シングルタイプ角	サポートレールブロックスタンダードタイプ［SMYBR］	リニアブッシュハウジングユニットロングタイプ	フランジ付リニアブッシュスタンダードタイプロングタイプ丸フランジ	フランジ付リニアブッシュスタンダードタイプロングタイプ角フランジ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	KBS（ケー・ビー・エス）	KBS（ケー・ビー・エス）	MYT（エム・ワイ・ティー）	MYT（エム・ワイ・ティー）	MYT（エム・ワイ・ティー）	MYT（エム・ワイ・ティー）	MYT（エム・ワイ・ティー）	MYT（エム・ワイ・ティー）	MYT（エム・ワイ・ティー）
通常価格	300円～	640円～	190円～	330円～	218円～	561円～	459円～	586円～	523円～	1,005円～	1,119円～	733円～	834円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
環境対応	RoHS対応（10物質）	-	-	-	-	-	-	-	-	-	-	-	-
特性・用途	該当なし	-	-	-	-	-	-	-	-	-	-	-	-
タイプ	標準フランジ	標準フランジ	ストレート	ストレート	ストレート	ストレート	標準フランジ	ハウジングワイドブロック	標準フランジ	ハウジング開放型・すきま調整型	ハウジングワイドブロック	標準フランジ	標準フランジ
フランジ種類	標準フランジ	標準フランジ	-	-	-	-	-	-	-	-	-	-	-
直動/回転運動	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)	リニアブッシュ(直動のみ)

back next

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングルのレビュー

評価 4.2 平均満足度：4.2 13件のレビュー

星５

38%
星４

46%
星３

15%
星２

0%
星１

0%

レビューを書く

高評価レビュー

両面テープの軸受け

評価 4.0満足度：4.02020/05/29

両面テープの軸受けと使用し左右に移動するようにする。ここで、回転方向の動きに対してキーを入れボールの入る溝を設け対応した。

もっと読む閉じる

2人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

両面テープの軸受け

評価 4.0満足度：4.02020/05/29

両面テープの軸受けと使用し左右に移動するようにする。ここで、回転方向の動きに対してキーを入れボールの入る溝を設け対応した。

もっと読む閉じる

2人が参考にしています。

治具のスライドシャフトに

評価 3.0満足度：3.02021/09/12

治具のシャフト部に使用しました。
非常に動きも軽く良かったです。
この形状ですとガタが若干出るので、そこだけ気になりました。

もっと読む閉じる

1人が参考にしています。

ピッチ広げシャフトスライド用に使用

評価 4.0満足度：4.02024/11/06

エコノミーシリーズを見つけるまで通常モデルのリニアブッシュを使用。コスト削減のため今回はエコノミーシリーズを選定したが通常品と大差はなく現状稼働していても問題は発生してない。細かい部分の選択肢は通常品と比較して幅は狭くなるが、汎用ラインナップは取り揃えているのでお買い得。

もっと読む閉じる

0人が参考にしています。

スポット治具製作に使用

評価 5.0満足度：5.02023/10/31

ボルトナット溶接治具に使用、ボルト溶接後、ナット溶接する際、ボルトの干渉を防ぐ為リニアブッシュを採用した。
ナット溶接時にボルト孔のリニアブッシュがガイドとなり作業性が向上した

もっと読む閉じる

0人が参考にしています。

旋盤の可動部分

評価 5.0満足度：5.02023/06/29

フランジ付きなので、取り付けが容易なこと、取り付け部分と確実に直角になるのが良い。エコノミーシリーズであっても満足できる精度でした。

もっと読む閉じる

0人が参考にしています。

13件全て見る

この商品に関連するミスミユニット事例

back next

リニアブッシュカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

フランジ付リニアブッシュシングルタイプ/逆ザグリ穴タイプ

評価 4.7

通常価格(税別)： 530円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

フランジ付リニアブッシュスタンダードタイプダブル

評価 4.5

通常価格(税別)： 1,120円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

リニアブッシュ　シングルタイプ

評価 4.6

通常価格(税別)： 330円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

フランジ付リニアブッシュ　スタンダードタイプ　センターフランジダブル

評価 4.4

通常価格(税別)： 1,310円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル

評価 4.2

通常価格(税別)： 300円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

インロー二面フランジ付リニアブッシュ　ダブル

評価 5.0

通常価格(税別)： 1,480円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

インロー二面フランジ付リニアブッシュ　シングル

評価 4.2

通常価格(税別)： 770円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

リニアブッシュ　ダブルタイプ

評価 4.5

通常価格(税別)： 560円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

フランジ付リニアブッシュ　ミドル

評価 4.8

通常価格(税別)： 900円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

リニアブッシュハウジングユニット　ワイドブロック　シングルタイプ/ミドルタイプ

評価 4.7

通常価格(税別)： 970円～

通常出荷日：在庫品1日目～

当日出荷可能

back next

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

※お問い合わせにはお客様コードが必要です。

閉じる

型番が確定しました

ページのトップへ

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

Webお問い合わせフォーム

24時間受付

ご注文・お取り引き

Webお問い合わせフォーム

24時間受付・要ログイン

0120-343-066

9:00～18:00（日曜日・年末年始は除く）

お客様との通話は、サービス品質向上のため一部録音させていただいております。

各種調査（環境・品質等）

Webお問い合わせフォーム

24時間受付・要ログイン

その他のお問い合わせ

お問い合わせ窓口はこちら

【エコノミーシリーズ・大口超割引】リニアブッシュスタンダードシングル		【エコノミーシリーズ・大口超割引】リニアブッシュスタンダードダブル		【エコノミーシリーズ・大口超割引】フランジ付リニアブッシュスタンダードダブル

カテゴリ・メーカーから探す

メカニカル部品系

筐体・調整締結・素材

空圧・油圧・配管・温調部品

回転伝達・コンベヤ・モータ・ロボット

直動・センサ・位置決め・ステージ

特注部品・図面加工部品

電気系

金型系

消耗品・補修用品・備品系

切削加工用品

生産加工用品

MRO・工場用副資材

メーカーから探す

特集から探す

MISUMIへのご意見をお聞かせください。

メカニカル部品技術窓口

絞り込み条件

フランジ形状

内接円径 dr(φ)

基本定格荷重 動定格(N)

全長 L(mm)

外筒表面処理

外径 D(φ)

偏心(μm)

保持器材質

シール

タイプ

CAD

出荷日

追加工・オプション

【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード シングル

(i)ご注意

2D/3D CADデータ ?

固定寸2D CADデータ

外形図・規格表

型番リスト

詳細情報

基本情報

(i)ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

【エコノミーシリーズ】 RoHS対応 フランジ付リニアブッシュ スタンダード シングルのレビュー

高評価レビュー

この商品に関連するミスミ ユニット事例

リニアブッシュカテゴリの売れ筋ランキング

技術サポート窓口

ご利用にあたって

ミスミについて

お問い合わせ

商品の仕様・技術

ご注文・お取り引き

各種調査（環境・品質等）

その他のお問い合わせ

比較リスト

基本定格荷重　動定格(N)

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングルのレビュー

この商品に関連するミスミユニット事例
