ミニチュアリニアガイド 標準ブロック

ミニチュアリニアガイド 標準ブロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 4.4平均満足度4.4 この商品のレビューをみる（107件） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

業界標準規格の中でも最も基本となるタイプです。精度・剛性に優れた軽予圧タイプか...

詳細情報を確認する

(i)ご注意

  • ミニチュアリニアガイド炭素鋼の商品は2021年に販売終了を予定しております。詳細は下記リンクを参照ください。
    ミスミ製ミニチュアリニアガイド　炭素鋼製品販売終了予定のお知らせ
  • 【ストーク再開】L寸の適用制限がなくなりました。
  • 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
  • 追加工の「二軸並行使用」をご希望の場合は、偶数本（2本、4本など）でご注文ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

倍速倍ストローク機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定536件の候補があります。

Loading...

外形図・規格表



ミスミ製リニアガイド 商品情報

商品タイプ（型式）

<
表面処理
材質（硬度）
1		レール長
タイプ
2		ブロック数
3		予圧・精度 A潤滑ユニット(MX)
有無 B		高さ(H)
C		グリース D
4
軽予圧微すきま
精密級上級並級
表面処理なし

ステンレス鋼
［SUS440C相当］
（56HRC～）		標準長さ
（定寸）		1SSEBVSSEBSSEBZ無記入 ： 無
-MX ： 有		6
8
10
13
16
20		無記入 ： 標準
G ： Gグリース
L ： Lグリース
Y ： Yグリース
H ： Hグリース
2SSE2BVSSE2BSSE2BZ
1mm指定
（指定寸）		1SSEBLVSSEBLSSEBLZ
2SSE2BLVSSE2BLSSE2BLZ
低温黒色
クロムメッキ

ステンレス鋼
［SUS440C相当］
（56HRC～）		標準長さ
（定寸）		1-RSEB-無8
10
13
16
20		無記入 ： 標準
G ： Gグリース
L ： Lグリース
Y ： Yグリース
H ： Hグリース
2-RSE2B-
1mm指定
（指定寸）		1-RSEBL-
2-RSE2BL-

1各箇所の材質については ミスミ製リニアガイド商品情報 をご確認ください。

2標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、1mm指定（指定寸）をお選びください。

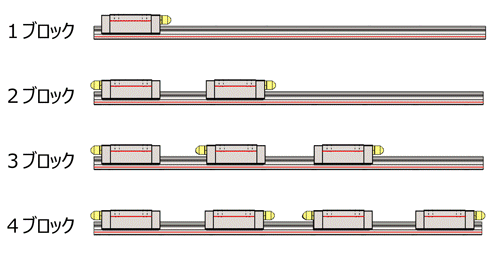

33～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

　　　5ブロック以上をご希望の方はこちら をご参考ください。低温黒色クロムメッキの商品は最大2ブロックまでとなります。

4各種グリースの詳細については>>こちら ※MX（潤滑ユニット付）タイプは標準グリースのみとなります。

[ ! ]H6には並級と精密級はございません。

[ ! ]耐熱温度は−20〜80℃になります。

[ ! ]低温黒色クロムメッキ品の特長、出荷日、価格については>>こちら

[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

型式構成

タイプ

高さH

グリ-ス-レール長さL-
追加工

A  B

C

D





SSEB

10


-
275


（SSEB10-275）
SSE2BL-MX

10


-
271
-
MC
（SSE2BL-MX10-271-MC）
SSEBLV

10

G
-
271
-
MC-B4
（SSEBLV10G-271-MC-B4）

外形図

H6タイプ
ミニチュアリニアガイド　　標準ブロック／軽予圧:関連画像
[！] L寸指定タイプのG寸法は下表と異なります。詳細はこちら
[ ! ]上記記号の寸法公差はJIS B 0405の中級による>>こちら。 但し、HとW2は寸法精度表による>>こちら。
[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）
■L寸法公差　単位：(mm)
L寸区分公差
25 ≦L≦ 400
0
-0.8
400 <L≦ 1000
0
-1.0
■H・W2寸法精度
種類精度規格組付け高さ（H）精度（μm）
精密級上級並級
表面処理
なし		低温黒色
クロムメッキ
ミニチュアリニアガイド高さHの寸法許容差6～20
±10
±20
+30
-20
±20
高さHのペア相互差
7
15
15
40
幅W2の寸法許容差
±15
±25
±25
±25
幅W2のペア相互差
10
20
20
40
■その他記号の寸法公差
寸法区分公差
（mm）
を超え以下
0.5
3
±0.1
3
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
400
1000
±0.8
1000
2000
±1.2
JIS B 0405-1991 等級m(中級)に準拠

[ ! ]ミニチュアリニアガイドの低温黒色クロムメッキ品の精度は上記のとおりとなります。
摺動抵抗値は、通常よりも大きくなります。約1.2N以下となります。
[ ! ]寸法精度/与圧(すきま)詳細は>>こちら。

規格表

型式L
5		ブロック寸法レール寸法
TypeMX有無HWL1BCS×ℓL2KCbW1W2H1Caザグリ穴FG
6
1ブロック2ブロックd1×d2×h
SSEB
SSEBV
SSEBZ

SSEBL
SSEBLV
SSEBLZ

RSEB

RSEBL		SSE2B
SSE2BV
SSE2BZ

SSE2BL
SSE2BLV
SSE2BLZ

RSE2B

RSE2BL		-625～145
（70）		1217.48-M2×1.59.74.50.353.540.32.4×3.5×1155
840～310
（70）		1723.6128M2×2.513.66.50.3754.70.32.4×4.2×2.3155
無記入 ： 無
-MX ： 有		1035～635
（75）		20301510M3×3197.80.395.55.50.33.5×6×3.5207.5
1345～970
（95）		2733.92015M3×3.519.9100.5127.57.50.53.5×6×4.52510
1670～990
（110）		3242.42520M3×427.4120.5158.59.50.53.5×6×4.54015
20100～1000
（160）		40503025M4×634.6150.52010110.56×9.5×5.56020

5( )内寸法は2ブロックタイプの最短レール長さです。

51mm指定（指定寸）の場合、H20は最大939mmまでとなります。

6L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

[ ! ]Ｈ寸法６と８には、レール取付用のねじ又はボルトが付属します。　Ｈ６：十字穴付0番1種なべ小ねじ（Ｍ２×６）>>こちら Ｈ８：六角穴付ボルト（Ｍ２×６）>>こちら
それ以外のサイズには付属しません。推奨の六角穴付ボルト>>こちら

[ ! ]レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は下記「取付、取扱いについて」を参照。

[ NG ]ブロック及びレールの単品購入はできません。

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも1mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ
( H )
レール長さ
( L )
1mm指定
追加価格
7
6
（40）
（55）
70
85
100
115
130
145





























¥800
8
（40）
（55）
（70）
85
100
115
130
145
160
175
190
205
220
235
250
265
280
295
310


















¥800
10
（55）
（75）
95
115
135
155
175
195
215
235
255
275
295
315
335
355
375
395
415
435
455
475
495
515
535
555
575
595
615
635







¥900
13
（70）
（95）
120
145
170
195
220
245
270
295
320
345
370
395
420
445
470
495
520
545
570
595
620
645
670
695
720
745
770
795
820
845
870
895
920
945
970
¥1,000
16
（110）
150
190
230
270
310
350
390
430
470
510
550
590
630
670
710
750
790
830
870
910
950
990














¥1,100
20
（160）
220
280
340
400
460
520
580
640
700
760
820
880
940
1000






















¥1,200

7指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）SSEBL13-246のとき　SSEB13-270の価格 （5,500） + 1,000 = 6,500円

[ ! ]( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

[ ! ]H10の295～355は上級タイプのみです。

　　　※精密級・並級・グリース変更品・低温黒色クロムメッキの商品は左記L寸は指定できません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

高さ
(H)		基本定格荷重8静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着9ブロック
kg		ガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m
60.30.60.80.81.56.66.63.00.0040.13
80.91.54.14.15.215.815.810.40.010.19
101.52.55.15.110.232.932.920.40.020.31
132.23.38.89.516.151.351.332.20.040.61
163.65.421.623.439.6118.2118.279.20.061.02
205.28.548.448.486.4143.3143.3172.80.121.65

8基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

9ブロック2個密着時の静的許容モーメントは保証値ではなく参考値となります。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H10の許容荷重（kN）⇒ 2.5/2＝1.25 （約128kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント
取付、取扱いについて

■基準面と取付方向

  • 基準面はブロックとレールに基準面マーク（溝）が入っている方向の側面です（図Ａ）。必ず基準面同士を合わせてご使用ください。
  • 図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。
図A
図B

■使用上の注意

  • 保持器（ワイヤー）によるボール脱落防止構造ですが、ブロック着脱時注意が必要です。詳細は>>こちら。
  • ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
  • レールを継ぎ足して使用することは出来ません。
  • リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しています。
    レールのわずかな曲りは固定することにより矯正されるので、ご使用上問題ありません。

■グリースについて

  • 出荷時、リチウム系石けん基グリース（協同油脂製マルテンプグリースPS2）が封入されています。
    異なったグリース銘柄のグリースアップは推奨しません。同銘柄のグリースをご使用ください。
  • グリースアップは、直接レールに塗布してください。塗布後グロックを動かし馴染ませてください。

■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。
■潤滑ユニット
潤滑ユニットMXのメリット
オイルを含浸した多孔質中子部品を内蔵しています。
長期間メンテナンスフリーを実現します。
メンテナンス費用を削減します。
設計上、給油出来ない箇所に最適です。
詳細は>>こちら。

■その他

追加工

Code追加工仕様注意事項
MC
(無料)		レールザグリ穴→タップ穴変更

・ガイドレール固定用ザグリ穴をタップ穴に変更します。
・変更後のタップ穴寸法は下表をご確認ください。

H寸タップ穴寸法
6M2.6
8M3
10M4
H寸タップ穴寸法
13M4
16M5
20M6
[ ! ]H寸6の101以上、H寸8の131以上、H寸10の276以上、H寸13の471以上、H寸16の671以上、H寸20の701以上は適用不可
LLC
RLC
(\500)		LLC：左端面切断
RLC：右端面切断
・レールの端面を切断します。
・刻印側を手前（基準面を奥）として切断します。
 （左のイメージの通り）
・切断するレールの長さは下表をご確認ください。
H寸切断LN
102.55
135
1610
[ ! ]全長は切断した分短くなります。
例）SSEB13-95-LLCのL寸は90mmになります。
[ ! ]定寸タイプ(標準レール長さ）のみ適用可。
[ ! ]H寸6、8、20は適用できません。
[ ! ]H寸10のL寸35、H寸13のL寸45は適用できません。
WC
(\300)		二軸平行使用
・2軸平行での使用時にご指定ください。
・2本におけるH寸の高さペア相互差を15µm以内にします。
・2本を1組として出荷します。		[ ! ]偶数本でご注文ください。（組数指定不可）
[ ! ]上級タイプのみ適用可。
[ ! ]>H寸6、H寸8の131以上、H寸10の276以上、H寸13の471以上は適用不可
[ ! ]低温黒色クロムメッキ品は適用できません。
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		[ ! ]型式は1ブロックで指定ください。
  （× SSE2B10-215-B4）
[ ! ]H寸6はB4（4ブロック）が適用できません。
[ ! ]低温黒色クロムメッキ品は適用できません。
[ ! ]価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格（上級・並級同額）
HB3：￥/1CodeB4：￥/1Code
標準標準MX標準標準MX
64,620
−
−
−
84,070
−
6,100
−
104,2405,1406,3607,560
134,6805,5807,0208,220
165,5006,4008,2509,450
207,3208,22010,98012,180
■B3・B4指定時選定最短レール長さ
HB3
(3ブロック)		B4
(4ブロック)
685−
885115
10115155
13145170
16190230
20220280

[！]精密級タイプは上記追加価格×1.2になります（1円未満は四捨五入）。

関連部品 型式対応表

高さ
( H )
リニアガイド
クランパー
レール取付穴
キャップ
ミニチュアリニアガイド用高さ調整ブロック
S45C相当
無電解ニッケルメッキ
アルミ合金
白アルマイト
標準レール用
基準側
フリー側
基準側
フリー側
6
―
―
―
―
―
―
8
―
―
10
―
―
13
16
20
―
―
[ ! ]ミスミ製リニアガイド対応のジャバラはございません。

その他関連部品一覧はこちら



関連リンク

　
カタログ規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

リニアガイド総合情報へのご案内

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ
型番
セット品/単品
ブロック形状
レール種類
ブロック数
レール幅 W1(mm)
組付時高さ H(mm)
レール長さ L(mm)
精度規格
予圧種類
材質
リテーナ
転動体
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
静的許容モーメント MA(N・m)
静的許容モーメント MB(N・m)
静的許容モーメント MC(N・m)
呼び型番
ボール配列
ブロック取付穴ピッチ（幅方向）(mm)
ブロック取付穴ピッチ（長さ方向）(mm)
ブロック取付穴径
レール取付穴ピッチ(mm)
レール取付穴径
潤滑ユニット（MX）有無
グリースの種類
L寸法タイプ
表面処理
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
セット品
[標準] 標準ブロック
標準レール
2
7
8
70 ～ 310
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
リチウム系石けん基グリース（標準）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
70 ～ 310
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
低発塵グリース（Gタイプ・日本精工製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
70 ～ 310
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
食品用グリース（Hタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
70 ～ 310
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
長寿命グリース（Lタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
70 ～ 310
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
低発塵グリース（Yタイプ・THK製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
75 ～ 635
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
リチウム系石けん基グリース（標準）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
75 ～ 635
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
低発塵グリース（Gタイプ・日本精工製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
75 ～ 635
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
食品用グリース（Hタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
75 ～ 635
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
長寿命グリース（Lタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
75 ～ 635
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
低発塵グリース（Yタイプ・THK製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
95 ～ 970
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
リチウム系石けん基グリース（標準）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
95 ～ 970
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
低発塵グリース（Gタイプ・日本精工製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
95 ～ 970
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
食品用グリース（Hタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
95 ～ 970
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
長寿命グリース（Lタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
95 ～ 970
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
低発塵グリース（Yタイプ・THK製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
110 ～ 670
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
リチウム系石けん基グリース（標準）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
710 ～ 990
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
リチウム系石けん基グリース（標準）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
110 ～ 670
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
低発塵グリース（Gタイプ・日本精工製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
710 ～ 990
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
低発塵グリース（Gタイプ・日本精工製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
110 ～ 670
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
食品用グリース（Hタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
710 ～ 990
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
食品用グリース（Hタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
110 ～ 670
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
長寿命グリース（Lタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
710 ～ 990
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
長寿命グリース（Lタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
110 ～ 670
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
低発塵グリース（Yタイプ・THK製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
710 ～ 990
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
低発塵グリース（Yタイプ・THK製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
160 ～ 700
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
リチウム系石けん基グリース（標準）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
760 ～ 1000
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
リチウム系石けん基グリース（標準）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
160 ～ 700
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
低発塵グリース（Gタイプ・日本精工製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
760 ～ 1000
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
低発塵グリース（Gタイプ・日本精工製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
160 ～ 700
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
食品用グリース（Hタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
760 ～ 1000
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
食品用グリース（Hタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
160 ～ 700
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
長寿命グリース（Lタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
760 ～ 1000
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
長寿命グリース（Lタイプ）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
160 ～ 700
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
低発塵グリース（Yタイプ・THK製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
760 ～ 1000
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
低発塵グリース（Yタイプ・THK製）
定寸タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
71 ～ 309
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
リチウム系石けん基グリース（標準）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
71 ～ 309
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
低発塵グリース（Gタイプ・日本精工製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
71 ～ 309
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
食品用グリース（Hタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
71 ～ 309
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
長寿命グリース（Lタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
7
8
71 ～ 309
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
900
1500
4.1
4.1
5.2
7
ミニチュアタイプ
12
8
M2
15
2.4
無
低発塵グリース（Yタイプ・THK製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
76 ～ 634
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
リチウム系石けん基グリース（標準）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
76 ～ 634
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
低発塵グリース（Gタイプ・日本精工製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
76 ～ 634
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
食品用グリース（Hタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
76 ～ 634
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
長寿命グリース（Lタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
9
10
76 ～ 634
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
1500
2500
5.1
5.1
10.2
9
ミニチュアタイプ
15
10
M3
20
3.5
無
低発塵グリース（Yタイプ・THK製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
96 ～ 969
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
リチウム系石けん基グリース（標準）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
96 ～ 969
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
低発塵グリース（Gタイプ・日本精工製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
96 ～ 969
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
食品用グリース（Hタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
96 ～ 969
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
長寿命グリース（Lタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
12
13
96 ～ 969
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
2200
3300
8.8
9.5
16.1
12
ミニチュアタイプ
20
15
M3
25
3.5
無
低発塵グリース（Yタイプ・THK製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

5日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
111 ～ 989
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
リチウム系石けん基グリース（標準）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
111 ～ 989
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
低発塵グリース（Gタイプ・日本精工製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
111 ～ 989
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
食品用グリース（Hタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
111 ～ 989
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
長寿命グリース（Lタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
15
16
111 ～ 989
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
3600
5400
21.6
23.4
39.6
15
ミニチュアタイプ
25
20
M3
40
3.5
無
低発塵グリース（Yタイプ・THK製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
161 ～ 999
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
リチウム系石けん基グリース（標準）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
161 ～ 999
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
低発塵グリース（Gタイプ・日本精工製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
161 ～ 999
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
食品用グリース（Hタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
-
-

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
161 ～ 999
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
長寿命グリース（Lタイプ）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

セット品
[標準] 標準ブロック
標準レール
2
20
20
161 ～ 999
上級
[軽予圧] 軽予圧
ステンレス
なし
ボール
5200
8500
48.4
48.4
86.4
20
ミニチュアタイプ
30
25
M4
60
6
無
低発塵グリース（Yタイプ・THK製）
指定タイプ
低温黒色クロムメッキ
対象
レール：SUS440C相当|ブロック：SUS440C相当
低温黒色クロムメッキ
10

1個

-( - )

8日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 9
  8. 次へ

Loading...

詳細情報

基本情報

業界標準規格の中でも最も基本となるタイプです。精度・剛性に優れた軽予圧タイプからご検討ください。（株）駿河生産プラットフォーム製駿河生産プラットフォームは、ミクロン単位の精度が要求される「精密加工技術」をベースに事業を展開。
航空宇宙、自動車業界など最先端分野でも、駿河の精密機械部品が採用されています。
駿河生産プラットフォームホームページはこちらミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品 潤滑ユニットMX関連部品

(i)ご注意

  • ミニチュアリニアガイド炭素鋼の商品は2021年に販売終了を予定しております。詳細は下記リンクを参照ください。
    ミスミ製ミニチュアリニアガイド　炭素鋼製品販売終了予定のお知らせ
  • 【ストーク再開】L寸の適用制限がなくなりました。
  • 弊社生産拠点において、当該国政府指示による稼働制限の影響により、一部商品の新規ご注文の納期を延期させていただいております。
  • 追加工の「二軸並行使用」をご希望の場合は、偶数本（2本、4本など）でご注文ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

[ ! ]精密級タイプの基準単価は上級価格×1.2になります（1円単位は四捨五入）。
　（例）SEBV10−135のとき 4,100×1.2＝4,920円
[ ! ]MX（潤滑ユニット付）は、ブロック1個につきリニアガイド基準単価に＋300円を加算した価格となります。
　（例）SSE2B−MX10−95＝6,110＋600＝6,710円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H定寸
L		￥基準単価
上級並級
SSEBSSE2BSSEBZSSE2BZ
6253,270−−−
403,270−−−
553,390−−−
703,6106,200−−
853,8306,380−−
1004,0406,590−−
1154,2606,810−−
1304,4807,030−−
1454,7007,250−−
8402,520−2,120−
552,700−2,270−
702,8704,9302,4204,140
853,0605,1002,5704,300
1003,2305,2802,7204,450
1153,4005,4602,8704,600
1303,5805,6503,0204,740
1454,8506,5404,0705,490
1604,9506,6704,1505,600
1755,0506,8004,2405,710
1905,1506,9404,3205,820
2055,2507,0804,4105,940
2205,3607,2204,5006,060
2355,4707,3604,5906,180
2505,5807,5104,6806,300
2655,6907,6604,7706,430
2805,8007,7704,8706,520
2955,9107,8804,9606,610
3106,0207,9905,0506,710
10
35
3,250
−
2,730
−
55
3,250
−
2,730
−
75
3,420
6,110
2,880
5,150
95
3,630
6,110
3,060
5,150
115
3,880
6,360
3,260
5,360
135
4,100
6,600
3,450
5,560
155
4,350
6,830
3,650
5,760
175
4,630
7,110
3,890
5,990
195
4,920
7,410
4,140
6,210
215
4,980
7,510
4,200
6,220
235
5,310
7,680
4,470
6,490
255
5,630
8,000
4,740
6,750
275
5,950
8,320
5,020
7,040
295
6,010
8,400
5080
7,120
315
6,070
8,480
5140
7,200
335
6,130
8,560
5200
7,280
355
6,190
8,650
5260
7,370
375
6,510
8,970
5,580
7,690
395
6,830
9,290
5,900
8,010
415
7,150
9,610
6,220
8,330
435
7,470
9,930
6,540
8,650
455
7,790
10,250
6,860
8,970
475
8,110
10,570
7,180
9,290
495
8,430
10,890
7,500
9,610
515
8,750
11,210
7,820
9,930
535
9,070
11,530
8,140
10,250
555
9,390
11,850
8,460
10,570
575
9,710
12,170
8,780
10,890
595
10,030
12,490
9,100
11,210
615
10,350
12,810
9,420
11,530
635
10,670
13,130
9,740
11,850
13453,460−3,070−
703,460−3,070−
953,7106,5003,3005,780
1203,9406,5003,4905,780
1454,1906,7403,7205,990
1704,4206,9803,9306,210
1954,6807,2404,1406,430
2204,9407,4904,3706,650
2455,2007,7704,6306,900
2705,5008,0604,8907,160
2955,8108,3705,1507,370
3205,8908,4205,2407,420
3456,2008,6405,5207,690
3706,6509,1005,9308,120
3957,0109,4606,2608,430
4207,4409,8806,6308,820
4457,86010,3006,9809,170
4708,21010,6607,3209,500
4958,29010,7707,4009,610
5208,37010,8807,4809,720
5458,45010,9907,5609,830
5708,53011,1007,6409,940
5958,62011,2107,73010,050
6208,71011,3207,82010,160
6458,80011,4307,91010,270
6708,89011,5408,00010,380
6958,98011,6608,09010,500
7209,07011,7808,18010,620
7459,42012,1308,53010,970
7709,77012,4808,88011,320
79510,12012,8309,23011,670
82010,47013,1809,58012,020
84510,82013,5309,93012,370
87011,17013,88010,28012,720
89511,52014,23010,63013,070
92011,87014,58010,98013,420
94512,22014,93011,33013,770
97012,57015,28011,68014,120
16704,200−3,930−
1104,2007,3103,9306,830
1504,5007,3104,2106,830
1904,8007,6004,4907,130
2305,1707,9604,8207,460
2705,6508,4505,2807,910
3106,2209,0205,8108,450
3506,6709,5006,2508,880
3907,0709,8606,6109,230
4307,2009,8706,7509,250
4707,75010,4307,2609,780
5108,25010,9207,73010,240
5508,79011,4708,24010,760
5909,51012,1908,90011,430
63010,19012,8609,54012,060
67010,87013,54010,19012,710
71011,55014,22010,85013,360
75012,23014,90011,49014,000
79012,91015,58012,13014,640
83013,59016,26012,77015,280
87014,27016,94013,41015,920
91014,95017,62014,05016,560
95015,63018,30014,69017,200
99016,31018,98015,33017,840
201006,700−6,510−
1606,70010,5906,51010,320
2207,20011,1006,99010,800
2808,67012,5608,45012,230
3409,30013,2209,05012,850
40010,50014,40010,21014,010
46011,29015,20010,98014,790
52011,83015,42011,50015,010
58012,79016,40012,43015,940
64013,70017,31013,32016,830
70014,62018,22014,21017,730
76015,54019,14015,07018,560
82016,46020,06015,96019,450
88017,38020,98016,85020,350
94018,30021,90017,75021,240
100019,22022,82018,64022,130

■L寸指定（1mm単位）タイプ追加価格（全精度規格同額）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
上級精密級並級
SSEBL・SSE2BLSSEBLV・SSE2BLVSSEBLZ・SSE2BLZ
6800800800
8800800800
10900900900
131,0001,0001,000
161,1001,1001,100
201,2001,2001,200
[ ! ]Ｌ寸指定（1mm単位）タイプ
　指定したL寸よりも長く、最も近い定寸タイプの基準単価に上記金額を加算してください。
　（例）SSELB13-270（定寸タイプ）　6,400＋1,000＝7,440円
■低温黒色クロムメッキ品追加価格
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
HL￥基準単価
1ブロック2ブロック
840〜3104,0006,900
1035〜6354,4007,400
1345〜2954,8008,100
296〜4705,4008,700
471〜7205,4008,700
721〜9705,4008,700
1670〜2705,4008,900
271〜4706,0009,500
471〜6706,50010,000
671〜9906,50010,000
20100〜2805,8009,500
281〜4606,40010,000
461〜7006,90010,600
701〜10006,90010,600
[ ! ]低温黒色クロムメッキ品は基準単価に上記金額を加算してください。

■数量スライド価格  （[ ! ]1円未満切り捨て） こちら
●SSEB・SSE2Bミニチュアリニアガイド　　標準ブロック／軽予圧:関連画像部
数量区分標準対応個別対応
小口大口大口
数　量1〜1011〜1920〜3940〜100101〜
値引率基準単価10%20%30%30%
出荷日通常5日目出荷7日目出荷お見積り
●上記以外
数量区分標準対応個別対応
小口大口大口
数　量1〜1011〜1920〜3940〜
値引率基準単価10%20%20%
出荷日通常8日目出荷お見積り
[ ! ]表示数量超えはWOSにてご確認ください。



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●在庫品以外
 5 日目出荷
    ご注文締切
急

ストークB

3日目出荷800円/1本PM 8:00迄>>こちら
[ ! ]3本以上で１明細行当たり一律2,160円
[ ! ]ストーク適用数量1～10本

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ミニチュアリニアガイド 標準ブロック

ミニチュアリニアガイド 標準ブロック

    ミニチュアリニアガイド ワイド標準ブロック

    ミニチュアリニアガイド ワイド標準ブロック

      ミニチュアリニアガイド ワイドレール 標準ブロック

      ミニチュアリニアガイド ワイドレール 標準ブロック

        ミニチュアリニアガイド ノック穴付標準ブロック

        ミニチュアリニアガイド ノック穴付標準ブロック

          ミニチュアリニアガイド ロングブロック

          ミニチュアリニアガイド ロングブロック

            ミニチュアリニアガイド ワイドレール ワイド標準ブロック

            ミニチュアリニアガイド ワイドレール ワイド標準ブロック

              ミニチュアリニアガイド ワイドレール ノック穴付標準ブロック

              ミニチュアリニアガイド ワイドレール ノック穴付標準ブロック

                ミニチュアリニアガイド ショートブロック

                ミニチュアリニアガイド ショートブロック

                  ミニチュアリニアガイド ワイドレール ロングブロック

                  ミニチュアリニアガイド ワイドレール ロングブロック

                    ミニチュアリニアガイド 超ロングブロック

                    ミニチュアリニアガイド 超ロングブロック

                      ミニチュアリニアガイド ノック穴付ロングブロック

                      ミニチュアリニアガイド ノック穴付ロングブロック

                        ミニチュアリニアガイド ノック穴付ショートブロック

                        ミニチュアリニアガイド ノック穴付ショートブロック

                          ミニチュアリニアガイド ワイドレール ノック穴付ロングブロック

                          ミニチュアリニアガイド ワイドレール ノック穴付ロングブロック
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目～   5日目   5日目～   5日目   5日目～   5日目   5日目   5日目   5日目～   5日目   5日目   5日目   5日目

                            ミニチュアリニアガイド 標準ブロックのレビュー

                            評価 4.4 平均満足度：4.4 107件のレビュー
                            1. 星５
                              55%
                            2. 星４
                              36%
                            3. 星３
                              7%
                            4. 星２
                              1%
                            5. 星１
                              1%

                            高評価レビュー

                            レーザー彫刻機の治具作成
                            評価 5.0満足度：5.02020/04/09
                            安価で短納期です。スライダーの滑り落ち止めもついているので安心して組めました。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            調整治具
                            評価 1.0満足度：1.02019/06/27
                            度々使用しており、製品としては問題ありませんが、毎回面倒なのは到着後のグリスの拭き取りです。不必要な部分にまでこれでもかという感じで、特にブロックのタップ穴やレールのキリ穴まで全部にペーストのグリスがたっぷり入っているためエアーで吹き飛ばし（屋外でやります）入念に拭き取りサイドレールにグリスを塗布しております。ホント面倒です。

                            もっと読む 閉じる

                            ミスミからのコメント

                            この度はお客様にご迷惑をおかけし大変申し訳ございません。防錆のためにグリースを多めに塗布して出荷しておりましたが、この度頂戴しましたご意見をもとに今後の改善を検討させて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

                            17人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            装置の直動ガイド
                            評価 4.0満足度：4.02016/03/04
                            技術資料が豊富で3DCADデータも揃っており利用し易い。一方、標準ガイドレール長のバリエーションが少なく、小型化を図る際に選択できない事がある。

                            もっと読む 閉じる

                            10人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具部品で
                            評価 5.0満足度：5.02018/02/21
                            治具で使用するため購入しました。
                            短納期で安かったため、非常に助かりました。

                            もっと読む 閉じる

                            6人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            LMガイドの置き換え
                            評価 5.0満足度：5.02018/10/03
                            冶具などの小さいスライドはこの型番しかありえません
                            他のメーカーでは納期、価格やデータの入手性が悪いので
                            ミスミのリニアガイドを常に使用しています

                            もっと読む 閉じる

                            5人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ジグのスライダー
                            評価 5.0満足度：5.02018/03/13
                            コンパクト、安価に手に入るためいつも利用しています。メーカー並みの品ぞろえがあるとなお便利

                            もっと読む 閉じる

                            5人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            107件全て見る

                            よくあるご質問（FAQ）

                            Q 天地逆でも使用可能でしょうか？
                            A
                            基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。
                            Q 走り平行度はサイズと長さによってどのくらい変わるでしょうか？
                            A
                            走り平行度については、以下の技術ページにて”精度/予圧""の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02
                            Q 取付の平面度はどのくらいでしょうか？
                            A
                            基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/
                            Q リニアガイドのグリスアップ期間はどのくらいでしょうか？
                            A
                            通常6ヶ月ごとに給油してください。 走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとを推奨します。※上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は 適宜給油間隔を縮める必要があります。潤滑ユニットMXをご使用頂くことで、給油間隔を大幅に延長することが可能です。推奨グリースガンはMG70です。
                            Q 2本のレールを平行にして使用する場合、どのように調整すればよいでしょうか？
                            A
                            以下のページにて取付方法をご参照ください。https://jp.misumi-ec.com/special/linearguide/attachment/process/
                            Q 許容荷重はどのように計算されているでしょうか？
                            A
                            計算の実例は以下のページをご参照ください。https://jp.misumi-ec.com/special/linearguide/support/また、計算ツールは以下のリンクからダウンロード頂けます。(ソフト名：リニアガイド・ボールねじ技術計算ソフトVer.2.0)https://jp.misumi-ec.com/maker/misumi/mech/soft/
                            Q ブロックを組み替えて、向きを180度変更することは可能でしょうか？
                            A
                            ブロックの着脱は精度保証外となるため推奨していません。(互換タイプは着脱可)
                            Q 低温黒色クロムメッキの成分に亜鉛と銅ははいっていないでしょうか？
                            A
                            低温黒色クロムメッキの薬剤には銅、亜鉛は含まれていません。 但し表面処理工程の治具が銅製の為不純物として微量に付着している可能性はあります。
                            Q 潤滑ユニットＭＸタイプを使用する際、グリースをレールに直接塗布しても問題ないでしょうか？
                            A
                            問題ありません。
                            Q ミニチュアリニアガイドの送り（移動）速度の範囲はどのくらいでしょうか？
                            A
                            ミニチュアリニアガイドの推奨最高速度は1m/sです。 この速度を目安にご使用ください。

                            その他のよくあるご質問（7件）を見る 閉じる

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアガイドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
