仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ミニチュアリニアガイド ワイドレール 標準ブロック

ミニチュアリニアガイド ワイドレール 標準ブロック

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 4.3平均満足度4.3 この商品のレビューをみる（16件） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

業界標準規格のワイドレール標準ブロックタイプです。精度・剛性に優れた軽予圧タイ...

詳細情報を確認する

(i)ご注意

  • ミニチュアリニアガイド炭素鋼の商品は2021年に販売終了を予定しております。詳細は下記リンクを参照ください。
    ミスミ製ミニチュアリニアガイド　炭素鋼製品販売終了予定のお知らせ
  • 2017年より順次商品外観を変更しております。変更前後の商品が混在してお手元に届く可能性がありますが、機能面に違いはございません。
    ミスミ製リニアガイド 外観変更について
  • 追加工の「二軸並行使用」をご希望の場合は、偶数本（2本、4本など）でご注文ください。
  • 【ストーク再開】L寸の適用制限がなくなりました。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

指定位置アンクランプ機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定370件の候補があります。

Loading...

外形図・規格表



ミスミ製リニアガイド 商品情報

商品タイプ（型式）

表面処理
材質（硬度）
1		レール長
タイプ
2		ブロック数
3		予圧・精度A高さ(H)
B		グリースC
4
軽予圧微すきま
精密級上級並級
表面処理なし

ステンレス鋼
［SUS440C相当］
（56HRC～）		標準長さ
（定寸）		1SSEBWVSSEBWSSEBWZ6.5
9
12
14
16		無記入 ： 標準
G ： Gグリース
L ： Lグリース
Y ： Yグリース
H ： Hグリース
2SSE2BWVSSE2BWSSE2BWZ
1mm指定
（指定寸）		1SSEBWLVSSEBWLSSEBWLZ
2SSE2BWLVSSE2BWLSSE2BWLZ
低温黒色
クロムメッキ

ステンレス鋼
［SUS440C相当］
（56HRC～）		標準長さ
（定寸）		1-RSEBW-9
12
14
16		無記入 ： 標準
G ： Gグリース
L ： Lグリース
Y ： Yグリース
H ： Hグリース
2-RSE2BW-
1mm指定
（指定寸）		1-RSEBWL-
2-RSE2BWL-

1各箇所の材質については ミスミ製リニアガイド商品情報 をご確認ください。

2標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、1mm指定（指定寸）をお選びください。

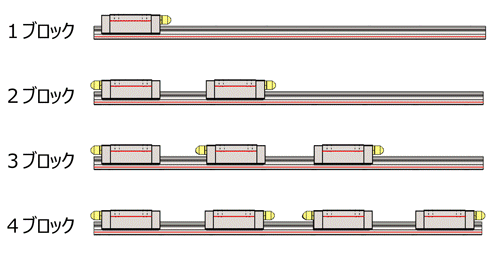

33～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

        5ブロック以上をご希望の方はこちら をご参考ください。低温黒色クロムメッキの商品は最大2ブロックまでとなります。

4各種グリースの詳細については>>こちら

!H6.5には並級と精密級はございません。

!耐熱温度は−20〜80℃になります。

!低温黒色クロムメッキ品の特長、出荷日、価格については>>こちら

[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）

型式構成

タイプ

高さH

グリ-ス-レール長さL-
追加工

A

B

C





SSEBW

12


-
260


（SSEBW12-260）
SSE2BWL

12

G
-
578
-

（SSE2BWL12G-578）
SSEBWLZ

12

Y
-
578
-
B4
（SSEBWLZ12Y-578-B4）

外形図

H6.5


H6.5・9・12・14
H16

［！］（　）内の数値はH6.5のタップ穴数です。
［！］L寸指定タイプのG寸法は下表と異なります。詳細はこちら
[ NG ]ブロック・レールの単品購入はできません。（カタログ規格外品サービスでもお取り扱いがありません）
■L寸法公差　単位：(mm)
L寸区分公差
25 ≦L≦ 400
0
-0.8
400 <L≦ 1000
0
-1.0
■H・W2寸法精度
種類精度規格組付け高さ（H）精度（μm）
精密級上級並級
表面処理
なし		低温黒色
クロムメッキ
ミニチュアリニアガイド高さHの寸法許容差6～20
±10
±20
+30
-20
±20
高さHのペア相互差
7
15
15
40
幅W2の寸法許容差
±15
±25
±25
±25
幅W2のペア相互差
10
20
20
40
■その他記号の寸法公差
寸法区分公差
（mm）
を超え以下
0.5
3
±0.1
3
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
400
1000
±0.8
1000
2000
±1.2
JIS B 0405-1991 等級m(中級)に準拠

[ ! ]ミニチュアリニアガイドの低温黒色クロムメッキ品の精度は上記のとおりとなります。
摺動抵抗値は、通常よりも大きくなります。約1.2N以下となります。
[ ! ]寸法精度/与圧(すきま)詳細は>>こちら。

規格表

型式L
5		ブロック寸法レール寸法
TypeHWL1BCS×ℓL2KCbW1W2H1Caザグリ穴FG
6
1ブロック2ブロックd1×d2×h
SSEBW
SSEBWV
SSEBWZ

SSEBWL
SSEBWLV
SSEBWLZ

RSEBW

RSEBWL		SSE2BW
SSE2BWV
SSE2BWZ

SSE2BWL
SSE2BWLV
SSE2BWLZ

RSE2BW

RSE2BWL		6.550～170
（70）		172113-M2.5×1.513.350.3103.540.33×5×1.6205
950～380
（110）		2531.11812M2.6×2.520.170.3145.55.20.53.5×6×3.23010
1250～620
（110）		30382112M2.6×32790.31867.50.53.5×6×4.53010
1470～990
（150）		4044.32815M3×3.530.1110.524880.54.5×8×4.54015
1670～990
（190）		60554520M4×4.540130.54299.50.54.5×8×4.54015

5( )内寸法は2ブロックタイプの最短レール長さです。

6L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!Ｈ寸法６.５には、レール取付用のねじが付属します（Ｍ２.５×７）。推奨： 十字穴付0番1種なべ小ねじ>>こちら
  それ以外のサイズには付属しません。推奨の六角穴付ボルト>>こちら

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は下記「取付、取扱いについて」を参照。

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも1mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さレール長さ1mm指定
( H )( L )追加価格
7
6.5(50)7090110130150170                 ¥900
9(50)(80)110140170200230260290320350380            ¥1,100
12(50)(80)110140170200230260290320350380410440470500530560590620    ¥1,300
14(70)(110)150190230270310350390430470510550590630670710750790830870910950990¥1,500
16(70)(110)(150)190230270310350390430470510550590630670710750790830870910950990¥1,700

7指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）SSEBWL14-234のとき　SSEBW14-270の価格 （8,410） + 1,500 = 9,910円

!( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

高さ
(H)		基本定格荷重8静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着9ブロック
kg		ガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m
6.50.50.92.02.04.08.38.38.00.0060.28
91.42.27.87.815.521.721.731.00.020.50
122.33.713.716.330.443.743.760.80.040.96
143.55.320.622.352.170.970.9104.20.081.40
165.88.540.243.6148.0160.9160.9296.00.152.95

8基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

9ブロック2個密着時の静的許容モーメントは保証値ではなく参考値となります。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H12の許容荷重（kN）⇒ 3.7/2＝1.85 （約189kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント
取付、取扱いについて

■基準面と取付方向

  • 基準面はブロックとレールに基準面マーク（溝）が入っている方向の側面です（図Ａ）。必ず基準面同士を合わせてご使用ください。
  • 図Ｂのような取付方向が可能です。いずれも基本定格荷重が同じです。
図A
図B

■使用上の注意

  • 保持器（ワイヤー）によるボール脱落防止構造ですが、ブロック着脱時注意が必要です。詳細は>>こちら。
  • ブロックとレールを組み換えて使用した場合は、ラジアルすきまと精度の保証は出来ません。
  • レールを継ぎ足して使用することは出来ません。
  • リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しています。
    レールのわずかな曲りは固定することにより矯正されるので、ご使用上問題ありません。

■グリースについて

  • 出荷時、リチウム系石けん基グリース（協同油脂製マルテンプグリースPS2）が封入されています。
    異なったグリース銘柄のグリースアップは推奨しません。同銘柄のグリースをご使用ください。
  • グリースアップは、直接レールに塗布してください。塗布後グロックを動かし馴染ませてください。

■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

■その他

追加工

Code追加工仕様注意事項
MC
(無料)		レールザグリ穴→タップ穴変更
・ガイドレール固定用ザグリ穴をタップ穴に変更します。!H寸6.5の131以上、H寸9の291以上、H寸12の291以上、H寸14の471以上、H寸16の671以上は適用不可
!変更後のタップ穴寸法は下表をご確認ください。
H寸タップ穴寸法
6.5M3
9M4
12
H寸タップ穴寸法
14M5
16
LLC
RLC
(\500)		LLC：左端面切断
RLC：右端面切断
・レールの端面を切断します。
・刻印側を手前（基準面を奥）として切断します。
 （左のイメージの通り）
・切断するレールの長さは下表をご確認ください。
H寸切断LN
955
12
1410
16
!全長は切断した分短くなります。
例）SSEBW12-80-LLCのL寸は75mmになります。
!定寸タイプ(標準レール長さ）のみ適用可。
!H寸6.5は適用できません。
!L寸70以下は適用できません。
WC
(\300)		二軸平行使用
・2軸平行での使用時にご指定ください。
・2本におけるH寸の高さペア相互差を15µm以内にします。
・2本を1組として出荷します。		!偶数本でご注文ください。（組数指定不可）
!上級タイプのみ適用可。
!低温黒色クロムメッキ品は適用できません。
!H寸6.5、H寸9の291以上、H寸14の471以上は適用不可
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		!型式は1ブロックで指定ください。
  （× SSE2BW12-230-B4）
!低温黒色クロムメッキ品は適用できません。
!価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格（並級・同級同額）
HB3：￥/1CodeB4：￥/1Code
6.54,5506,830
94,5406,810
125,2707,900
146,1409,220
166,96010,440
■B3・B4指定時選定最短レール長さ
HB3
(3ブロック)		B4
(4ブロック)
6.590110
9140170
12140220
14190230
16230270
[！]精密級タイプは上記追加価格×1.2になります（1円未満四捨五入）

関連部品 型式対応表

高さ
( H )		リニアガイド
クランパー		レール取付穴
キャップ		ミニチュアリニアガイド用高さ調整ブロック
S45C相当
無電解ニッケルメッキ		アルミ合金
白アルマイト
ワイドレール用基準側フリー側基準側フリー側
――
6.5――ミニチュアリニアガイド ワイドレールタイプは
ご用意がございません
9――
12―PACK-SGLC3
14SECWK14―
16SECWK16―
!ミスミ製リニアガイド対応のジャバラはございません。

その他関連部品一覧はこちら



関連リンク

　
カタログ規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

リニアガイド総合情報へのご案内
