【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
評価 4.3平均満足度4.3 この商品のレビューをみる（17件） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬...

詳細情報を確認する

  • セット品/単品：
    セット品
  • レール種類：
    標準レール
  • 精度規格：
    並級
  • 予圧種類：
    普通すきま
  • 材質：
    炭素鋼
  • リテーナ：
    なし
  • 転動体：
    ボール
  • ボール配列：
    中・重荷重タイプ
  • 潤滑ユニット（MX）有無：
    無
  • グリースの種類：
    リチウム系石けん基グリース(標準)
  • 表面処理：
    なし
  • 材質証明書：
    対象
  • 材質証明書：材質：
    レール：SCM415|ブロック：SCM415

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

転写ロール微調ユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定24件の候補があります。

Loading...

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

材質
（硬度）		ブロック種類レール長
タイプ
1		タイプA
2		高さ(H)
B
1ブロック2ブロック
炭素鋼
［レール：S55C］
［ブロック：SCM420H］
（58～62HRC）		標準ブロック標準長さ（定寸）C-SVRC-SV2R24
28
33
42
10mm指定（指定寸）C-SVRLC-SV2RL
ワイドブロック
タップ穴		標準長さ（定寸）C-SVWTC-SV2WT24
28
10mm指定（指定寸）C-SVWTLC-SV2WTL

1標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、10mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

!ブロック・レールの単品購入はできません。

!耐熱温度は−20〜80℃になります。

型式構成

例）[レール長タイプ] 10mm指定、[ブロック数] 1（※追加工B3の場合、3）、[タイプ] 標準ブロック、[高さ] 24

C-SVRL 24 -950-（B3）※
A B
商品タイプ（型式）  レール長さ（L） （追加工）

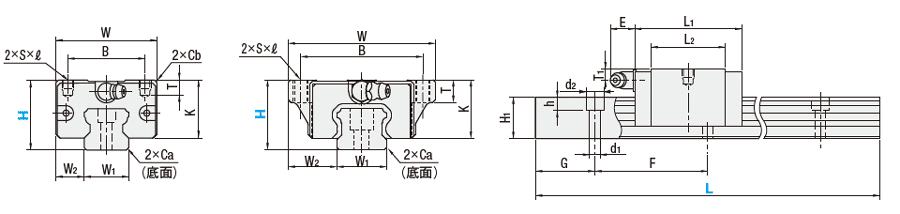

外形図

標準ブロックワイドブロック【FA新商品】【C-VALUE】中荷重用リニアガイド普通すきま:関連画像
[！] L寸指定タイプのG寸法は下表と異なります。詳細はこちら

規格表

ブロック
タイプ		HL
3		ブロック寸法レール寸法
WL1BS×ℓL2KTCbグリースニップルH1W1W2Caザグリ穴FG
4
取付穴ET1d1×d2×h
標準
ブロック		24100～1480
(160)		3439.326M4×522.920.86.20.5M4×P0.765.513159.50.54.5×7.5×66020
28100～1960
(160)		4247.832M5×527.823.47.20.5M6×P1124.516.520110.56×9.5×8.56020
33100～1960
(160)		4856.235M6×635.227.28.151.0M6×P1124.5202312.50.97×11×96020
42120～1960
(200)		6066.440M8×840.4358.51.0M6×P11482328161.09×14×128020
ワイド
ブロック		24100～1480
(160)		5239.341M5×722.920.87-M4×P0.775.5131518.50.54.5×7.5×66020
28100～1960
(160)		5947.849M6×927.823.49-M6×P1144.516.52019.50.56×9.5×8.56020

3( )内寸法は2ブロックタイプの最短レール長さです。

4L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!サイズ24はレールザグリ穴サイズが当社類似品と異なります。ご注意ください。

!グリースニップル：H24はストレート、H28以上は横向きタイプになります。

!グリースニップルはねじ込み式のため、位置を変更可能です。

!ワイドブロックは底面からの取付も可能です。

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。



■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。

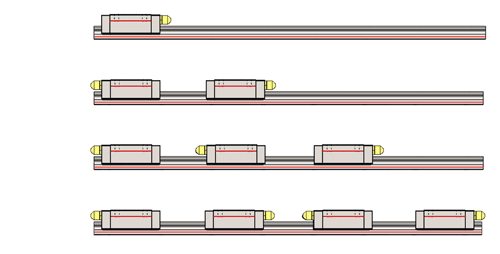

1ブロック2ブロック3ブロック4ブロック

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも10mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ
( H )		レール長さ
( L )		10mm指定
追加価格
5
24(100)160220280340400460520580640700760820880940100010601120118012401300136014201480        ￥500
28(100)16022028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥600
33(100)16022028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥800
42(120)2002803604405206006807608409201000108011601240132014001480156016401720180018801960        ￥900

5指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）C-SVRL24-350のとき　C-SVR24-400の価格 （4,930） + 500 = 5,430円

!( )内寸法は2ブロックタイプでの標準品の取扱いがございません。

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

H基本定格荷重6静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着ブロックガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m		標準
kg		ワイド
kg
243.25.213.313.340.869.569.581.60.070.0981.32
284.77.118.618.675.2103.9103.9150.40.110.152.28
336.910.638.038.0129.7198.7198.7259.40.18-3.17
429.313.752.452.4201.9299.9299.9403.80.48-4.54

6基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H24の許容荷重（kN）⇒ 5.2/2＝2.6 （約266kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント

追加工

Code追加工仕様注意事項
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		!型式は1ブロックで指定ください。
  （× C-SV2R24-880-B4）
!価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
HB3：¥/1CodeB4：¥/1Code
C-SVRC-SVWTC-SVRC-SVWT
243,9403,9705,9205,950
284,2204,2106,3306,310
334,570—6,850—
426,670—8,010—
■B3・B4指定時選定最短レール長さ
HB3(3ブロック)B4(4ブロック)
24340400
28400460
33400520
42440520
製品比較情報
  ▼現在の商品ページはこちら
