【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.2平均満足度4.2 この商品のレビューをみる（8件） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬...

詳細情報を確認する

  • セット品/単品：
    セット品
  • レール種類：
    標準レール
  • 精度規格：
    並級
  • 予圧種類：
    普通すきま
  • 材質：
    炭素鋼
  • リテーナ：
    なし
  • 転動体：
    ボール
  • ボール配列：
    中・重荷重タイプ
  • 潤滑ユニット（MX）有無：
    無
  • グリースの種類：
    リチウム系石けん基グリース(標準)
  • 表面処理：
    なし
  • 材質証明書：
    対象
  • 材質証明書：材質：
    レール：SCM415|ブロック：SCM415

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

チャンバ扉開閉機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定32件の候補があります。

Loading...

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

材質
（硬度）		ブロック種類レール長
タイプ
1		タイプA
2		高さ(H)
B
1ブロック2ブロック
炭素鋼
［レール：S55C］
［ブロック：SCM420H］
（58～62HRC）		標準ブロック標準長さ（定寸）C-SHRC-SH2R28
30
40
45
10mm指定（指定寸）C-SHRLC-SH2RL
ワイドブロック
タップ穴		標準長さ（定寸）C-SHWTC-SH2WT24
30
36
42
10mm指定（指定寸）C-SHWTLC-SH2WTL

1標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、10mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

!ブロック・レールの単品購入はできません。

!耐熱温度は−20〜80℃になります。

型式構成

例）[レール長タイプ] 10mm指定、[ブロック数] 1（※追加工B3の場合、3）、[タイプ] 標準ブロック、[高さ] 30

C-SHRL 30 -950-（B3）※
A B
商品タイプ（型式）  レール長さ（L） （追加工）

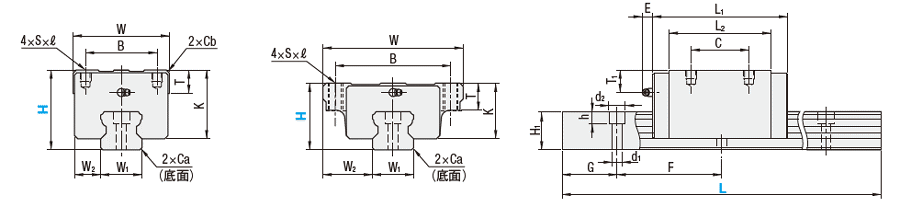

外形図

標準ブロック ワイドブロック
[！] 既存規格品とC-VALUE品の取り付け寸法は同じです。
[！] L寸指定タイプのG寸法は下表と異なります。詳細はこちら

規格表

ブロック
タイプ		HLブロック寸法レール寸法
WL1BCS×ℓL2KTCbグリースニップルH1W1W2Caザグリ穴FG
3
取付穴ET1d1×d2×h
標準
ブロック		28100～1960
(160)		3455.92626M4×539.524.810.20.5M4×P0.779.513159.50.54.5×7.5×66020
30160～1960
(220)		44743236M5×55425.48.20.5M6×P1146.516.520120.56×9.5×8.56020
40160～1960
(220)		48803535M6×6.55934.212.151.0M6×P11411.5202312.50.97×11×96020
45200～1960
(280)		6095.34040M8×1069.338111.0M6×P114112328161.09×14×128020
ワイド
ブロック		24100～1960
(160)		4755.93830M5×839.520.88-M4×P0.775.51315160.54.5×7.5×66020
30160～1960
(220)		63745340M6×105425.410-M6×P1146.516.52021.50.56×9.5×8.56020
36160～1960
(220)		70805745M8×125930.212-M6×P1147.5202323.50.97×11×96020
42200～1960
(280)		9095.37252M10×1569.33515-M6×P11482328311.09×14×128020

3L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!グリースニップル：H24はストレート、H28以上は横向きタイプになります。

!グリースニップルはねじ込み式のため、位置を変更可能です。

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。



■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。
1ブロック2ブロック3ブロック4ブロック

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも10mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ
( H )		レール長さ
( L )		10mm指定
追加価格
4
24(100)16022028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥500
28(100)16022028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥600
30(160)22028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960 ￥800
36 40(160)22028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960 ￥800
42 45(200)2803604405206006807608409201000108011601240132014001480156016401720180018801960         ￥800

4指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）C-SHRL28-410のとき　C-SHR28-460の価格 （5,920） + 600 = 6,520円

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

H基本定格荷重5静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着ブロックガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m		標準
kg		ワイド
kg
24 285.110.254.254.279.9258.4258.4159.80.200.201.32
308.616.8117.3117.3178.6554.6554.6357.20.290.402.28
36 4011.020.8158.3158.3254.0756.1756.1508.00.550.623.17
42 4516.029.4263.4263.4432.51248.41248.4865.00.851.424.54

5基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H30の許容荷重（kN）⇒ 16.8/2＝8.4 （約857kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント

追加工

Code追加工仕様注意事項
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

aaaaaaa

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		!型式は1ブロックで指定ください。
  （× C-SH2R30-880-B4）
!価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
B3B4
C-SHRC-SHWTC-SHRC-SHWT
24−4,500−6,740
284,770−7,160−
305,5605,5608,3408,340
36−7,080−10,600
407,080−10,600−
42−8,410−12,620
458,410−12,620−

■B3・B4指定時選定最短レール長さ
HB3(3ブロック)B4(4ブロック)
24・28340400
30400460
36・40400520
42・45440520
製品比較情報
  ▼現在の商品ページはこちら
 当社類似品
SHRZ30		エコノミーシリーズ
C-SHR30
予圧種類互換軽予圧 普通すきま
リテーナありなし
ラジアルすき間(㎛)-5 ～ 0-5 ～ +5
高さH寸法許容差(㎛)±20±120
高さHペア相互差(㎛)1540
幅W2寸法許容差(㎛)±30±120
幅W2相互差(㎛)2540
基本定格荷重 動定格(kN)16.38.6
基本定格荷重 静定格(kN)29.616.8
静的許容モーメント MA(N・m)167117.3
静的許容モーメント MB(N・m)141117.3
静的許容モーメント MC(N・m)199178.6
RoHS10対応対応

関連部品 型式対応表

ブロック
形状		高さ(H)リニアガイドクランパーレール取付穴
キャップ		リニアガイド用高さ調整ブロック
＜エコノミータイプ＞		リニアガイド用高さ調整ブロック
＜高精度タイプ＞
ノブ
タイプ		クランプ
タイプ		一般構造用鋼アルミ合金S45C相当アルミ合金
フリー側基準側フリー側基準側フリー側
標準28C-VALUE品には
使用できません		-------
30PACK-SGLC5LGBE28ALGBE28BETA28BETE28ABETA28ABETE28
40PACK-SGLC6LGBE33ALGBE33BETA33BETE33ABETA33ABETE33
45-------
ワイド24-------
30PACK-SGLC5LGBE28ALGBE28BETA28BETE28ABETA28ABETE28
36PACK-SGLC6LGBE33ALGBE33BETA33BETE33ABETA33ABETE33
42-------
!ミスミ製リニアガイド対応のジャバラはございません。

その他関連部品一覧はこちら
■リニアガイド用オプション部品
リニアガイドクランパーレール高さ調整ブロック
レール高さ調整ブロックブロック・レール固定部品
■ストッパボルト■リニアガイド
固定ユニット
■落下防止プレート■リニアロック
■レール取付用キャップ■リニアガイド
押さえユニット

型番リスト
