ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.7平均満足度4.7 この商品のレビューをみる（4件） この商品のFAQをみる(10件)
通常価格(税別)
 -
税込価格
 -

装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬...

詳細情報を確認する

  • セット品/単品：
    セット品
  • レール種類：
    標準レール
  • 精度規格：
    並級
  • 予圧種類：
    普通すきま
  • 材質：
    炭素鋼
  • リテーナ：
    なし
  • 転動体：
    ボール
  • ボール配列：
    中・重荷重タイプ
  • 潤滑ユニット（MX）有無：
    無
  • グリースの種類：
    リチウム系石けん基グリース(標準)
  • 表面処理：
    なし
  • 材質証明書：
    対象
  • 材質証明書：材質：
    レール：SCM415|ブロック：SCM415

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

高精度X-Yテーブルユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定24件の候補があります。

Loading...

外形図・規格表

ミスミ製リニアガイド 商品情報

商品タイプ（型式）

材質
（硬度）		ブロック種類レール長
タイプ
1		タイプA
2		高さ(H)
B
1ブロック2ブロック
炭素鋼
［レール：S55C］
［ブロック：SCM420H］
（58～62HRC）		標準ブロック標準長さ（定寸）C-SERC-SE2R30
40
45
10mm指定（指定寸）C-SERLC-SE2RL
ワイドブロック
タップ穴		標準長さ（定寸）C-SEWTC-SE2WT30
36
42
10mm指定（指定寸）C-SEWTLC-SE2WTL

1標準長さ（定寸）は こちら をご参考ください。標準長さ（定寸）に希望のレール長さが無い場合は、10mm指定（指定寸）をお選びください。

23～4ブロック品をご希望の方は、1ブロック品の型番を選定いただき、追加工で「B3（3ブロック）」または「B4（4ブロック）」を指定ください。

!ブロック・レールの単品購入はできません。

!耐熱温度は−20〜80℃になります。

型式構成

例）[レール長タイプ] 10mm指定、[ブロック数] 1（※追加工B3の場合、3）、[タイプ] 標準ブロック、[高さ] 30

C-SERL 30 -950-（B3）※
A B
商品タイプ（型式）  レール長さ（L） （追加工）

外形図

【C-VALUE】超極重荷重用リニアガイド　普通すきま:関連画像 標準ブロック ワイドブロック
[！]既存規格品とC-VALUE品の取り付け寸法は同じです。
[！]L寸指定タイプのG寸法は下表と異なります。詳細はこちら

規格表

ブロック
タイプ		HLブロック寸法レール寸法
WL1BCS×ℓL2KTCbグリースニップルH1W1W2Caザグリ穴FG
3
取付穴ET1d1×d2×h
標準
ブロック		30160～1960
(220)		44983250M5×57825.48.20.5M4×P0.7146.516.520120.56×9.5×8.56020
40160～1960
(220)		481093550M6×6.58834.212.151.0M6×P11411.5202312.50.97×11×96020
45200～1960
(280)		601314060M8×1010538111.0M6×P114112328161.09×14×128020
ワイド
ブロック		30160～1960
(220)		63985340M6×107825.410-M6×P1146.516.52021.50.56×9.5×8.56020
36160～1960
(220)		701095745M8×128830.212-M6×P1147.5202323.50.97×11×96020
42200～1960
(280)		901317252M10×151053515-M6×P11482328311.09×14×128020

3L寸指定タイプはレール両端を均等にカットします。その場合、G寸法は表中と異なります。計算方法、詳細は>>こちら

!グリースニップルはねじ込み式のため、位置を変更可能です。

!レールおよびブロック双方の基準面（直線溝が入っている側）を正しく合わせて固定してください。詳細は>>こちら。

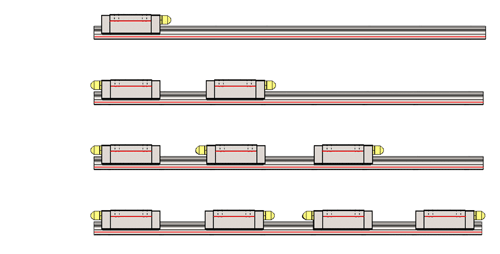

■標準のグリースニップル位置

  • 基準面を手前にしたとき、下図の向きにグリスニップルが付きます。
1ブロック2ブロック3ブロック4ブロック

標準レール長さ (定寸) 一覧

下表が各サイズの標準レール長さ一覧になります。こちらからレール長さをお選びください。
また、下表に無い長さも10mm単位でご指定できます。その場合は下表右端の追加価格が発生します。

高さ
( H )		レール長さ
( L )		10mm指定
追加価格
4
30(160)22028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥800
36 40(160)22028034040046052058064070076082088094010001060112011801240130013601420148015401600166017201780184019001960￥800
42 45(200)2803604405206006807608409201000108011601240132014001480156016401720180018801960        ￥800

4指定したL寸よりも長く、最も近い標準レール長さ（定寸タイプ）の基準単価に表中の金額を加算してください。

　　　例）C-SERL30-410のとき　C-SER30-460の価格 （7,040） + 800 = 7,840円

基本定格荷重・静的許容モーメント・質量

kgf=N×0.101972

H基本定格荷重5静的許容モーメント質量
C（動）
kN		Co（静）
kN		ブロック1個ブロック2個密着ブロックガイドレール
kg/m
MA
N・m		MB
N・m		MC
N・m		MA
N・m		MB
N・m		MC
N・m		標準
kg		ワイド
kg
3011.324.8260.7260.7263.31171.61171.6526.60.380.532.28
36 4014.831.9380.2380.2388.91748.01748.0777.80.680.783.17
42 4521.845.7654.1654.1672.93012.73012.71345.81.121.774.54

5基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。

  • リニアガイドの許容荷重・許容モーメントは、それぞれの数値（上表）を静的安全係数 fs （下表）で割って出た値が目安となります。詳しくは>>こちら
    例）普通の運転条件での、H30の許容荷重（kN）⇒ 24.8/2＝12.4 （約1265kg）

静的安全係数(fsの下限)

使用条件fsの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5

許容荷重 (N)≦ Co/fs
許容モーメント (N・m)≦ (MA、MB、MC)/fs

fs:静的安全係数　Co:基本静定格荷重
MA、MB、MC:静的許容モーメント(N・m)

〔図〕静的許容モーメント

追加工

Code追加工仕様注意事項
B3
B4		B3：ブロック追加（計3個）
B4：ブロック追加（計4個）

3ブロック仕様

4ブロック仕様

・ブロックを3個（4個）取り付けた状態で出荷いたします。
・L寸（レール長さ）の最短長さ制限があります。
 下表「B3・B4指定時選定最短レール長さ」を参照ください。		!型式は1ブロックで指定ください。
  （× C-SE2R30-880-B4）
!価格は下表「ブロック追加価格」を参照ください。
■ブロック追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
B3B4
C-SERC-SEWTC-SERC-SEWT
306,5206,5209,7909,790
36−8,280−12,400
408,280−12,400−
42−9,750−14,620
459,750−14,620−

■B3・B4指定時選定最短レール長さ
HB3
(3ブロック)		B4
(4ブロック)
30400460
36・40460580
42・45520600



製品比較情報
  ▼現在の商品ページはこちら
 当社類似品
SERZ30		エコノミーシリーズ
C-SER30
予圧種類互換軽予圧 普通すきま
リテーナありなし
ラジアルすき間(㎛)-5 ～ 0-5 ～ +5
高さH寸法許容差(㎛)±20±120
高さHペア相互差(㎛)1540
幅W2寸法許容差(㎛)±30±120
幅W2相互差(㎛)2540
基本定格荷重 動定格(kN)21.611.3
基本定格荷重 静定格(kN)44.524.8
静的許容モーメント MA(N・m)360260.7
静的許容モーメント MB(N・m)305260.7
静的許容モーメント MC(N・m)298263.3
RoHS10対応対応

関連部品 型式対応表

ブロック
形状		高さ(H)リニアガイドクランパーレール取付穴
キャップ		リニアガイド用高さ調整ブロック
＜エコノミータイプ＞		リニアガイド用高さ調整ブロック
＜高精度タイプ＞
ノブ
タイプ		クランプ
タイプ		一般構造用鋼アルミ合金S45C相当アルミ合金
フリー側基準側フリー側基準側フリー側
標準30C-VALUE品には
使用できません		PACK-SGLC5LGBE28ALGBE28BETA28BETE28ABETA28ABETE28
40PACK-SGLC6LGBE33ALGBE33BETA33BETE33ABETA33ABETE33
45-------
ワイド30PACK-SGLC5LGBE28ALGBE28BETA28BETE28ABETA28ABETE28
36PACK-SGLC6LGBE33ALGBE33BETA33BETE33ABETA33ABETE33
42-------
!ミスミ製リニアガイド対応のジャバラはございません。

その他関連部品一覧はこちら

■リニアガイド用オプション部品

リニアガイドクランパーレール高さ調整ブロック
レール高さ調整ブロックブロック・レール固定部品
■ストッパボルト■リニアガイド
固定ユニット
■落下防止プレート■リニアロック
■レール取付用キャップ■リニアガイド
押さえユニット

型番リスト

表示件数:
  1. 1
型番
ブロック形状
ブロック数
レール幅 W1(mm)
組付時高さ H(mm)
レール長さ L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
静的許容モーメント MA(N・m)
静的許容モーメント MB(N・m)
静的許容モーメント MC(N・m)
呼び型番
ブロック取付穴ピッチ（幅方向）(mm)
ブロック取付穴ピッチ（長さ方向）(mm)
ブロック取付穴径
レール取付穴ピッチ(mm)
レール取付穴径
L寸法タイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[標準] 標準ブロック
2
20
30
220 ～ 1960
11300
24800
260.7
260.7
263.3
20
32
50
M5
60
6
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
23
40
220 ～ 1960
14800
31900
380.2
380.2
388.9
25
35
50
M6
60
7
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
28
45
280 ～ 1960
21800
45700
654.1
654.1
672.9
30
40
60
M8
80
9
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
20
30
230 ～ 1950
11300
24800
260.7
260.7
263.3
20
32
50
M5
60
6
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
23
40
230 ～ 1950
14800
31900
380.2
380.2
388.9
25
35
50
M6
60
7
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
2
28
45
290 ～ 1950
21800
45700
654.1
654.1
672.9
30
40
60
M8
80
9
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
20
30
220 ～ 1960
11300
24800
260.7
260.7
263.3
20
53
40
M6
60
6
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
23
36
220 ～ 1960
14800
31900
380.2
380.2
388.9
25
57
45
M8
60
7
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
28
42
280 ～ 1960
21800
45700
654.1
654.1
672.9
30
72
52
M10
80
9
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
20
30
230 ～ 1950
11300
24800
260.7
260.7
263.3
20
53
40
M6
60
6
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
23
36
230 ～ 1950
14800
31900
380.2
380.2
388.9
25
57
45
M8
60
7
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
2
28
42
290 ～ 1950
21800
45700
654.1
654.1
672.9
30
72
52
M10
80
9
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
20
30
160 ～ 1960
11300
24800
260.7
260.7
263.3
20
32
50
M5
60
6
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
23
40
160 ～ 1960
14800
31900
380.2
380.2
388.9
25
35
50
M6
60
7
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
28
45
200 ～ 1960
21800
45700
654.1
654.1
672.9
30
40
60
M8
80
9
定寸タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
20
30
170 ～ 1950
11300
24800
260.7
260.7
263.3
20
32
50
M5
60
6
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
23
40
170 ～ 1950
14800
31900
380.2
380.2
388.9
25
35
50
M6
60
7
指定タイプ
10

1個

-( - )

7日目～

[標準] 標準ブロック
1
28
45
210 ～ 1950
21800
45700
654.1
654.1
672.9
30
40
60
M8
80
9
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
20
30
160 ～ 1960
11300
24800
260.7
260.7
263.3
20
53
40
M6
60
6
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
23
36
160 ～ 1960
14800
31900
380.2
380.2
388.9
25
57
45
M8
60
7
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
28
42
200 ～ 1960
21800
45700
654.1
654.1
672.9
30
72
52
M10
80
9
定寸タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
20
30
170 ～ 1950
11300
24800
260.7
260.7
263.3
20
53
40
M6
60
6
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
23
36
170 ～ 1950
14800
31900
380.2
380.2
388.9
25
57
45
M8
60
7
指定タイプ
10

1個

-( - )

7日目～

[ワイド] ワイドブロックタップ穴
1
28
42
210 ～ 1950
21800
45700
654.1
654.1
672.9
30
72
52
M10
80
9
指定タイプ
10

1個

-( - )

7日目～

  1. 1

Loading...

詳細情報

基本情報


装置心臓部への選定は既存部品を、精度要求が低い場合や中・低負荷重荷での用途（搬送部やラフな位置決め）にはエコノミーシリーズをご検討ください。ミスミ製リニアガイド関連ページ商品ラインナップよくある質問(FAQ)当日出荷商品 潤滑ユニットMX関連部品
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表


■標準長さ（定寸）タイプ価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H定寸
L		￥基準単価
1ブロック2ブロック
C-SERC-SEWTC-SE2RC-SE2WT
301605,2405,410－－
2205,2405,4108,3808,650
2805,6805,8608,8409,100
3406,1406,3309,2809,570
4006,5806,7909,74010,040
4607,0407,26010,18010,500
5207,4807,71010,63010,960
5807,9308,18011,08011,420
6408,3808,64011,53011,890
7008,8309,10011,98012,340
7609,2809,56012,43012,810
8209,73010,03012,87013,270
88010,17010,48013,33013,740
94010,63010,95013,77014,200
100011,07011,42014,22014,660
106011,52011,88014,67015,130
112011,97012,34015,12015,580
118012,42012,80015,57016,050
124012,87013,27016,02016,510
130013,32013,72016,46016,980
136013,76014,19016,92017,430
142014,22014,65017,36017,900
148014,66015,12017,82018,360
154015,12015,57018,26018,820
160015,56016,04018,70019,280
166016,00016,50019,16019,750
172016,46016,96019,60020,220
178016,90017,43020,05020,670
184017,35017,89020,50021,140
190017,80018,36020,95021,600
196018,25018,81021,40022,060
36(C-SEWT)
40(C-SER)		1606,1206,300－－
2206,1206,30010,10010,410
2806,5706,76010,56010,880
3407,0307,24011,01011,350
4007,4807,71011,47011,820
4607,9408,18011,92012,300
5208,3808,65012,38012,760
5808,8509,12012,84013,230
6409,3009,58013,29013,700
7009,75010,05013,75014,170
76010,21010,52014,20014,640
82010,66011,00014,66015,100
88011,12011,47015,12015,570
94011,58011,94015,57016,050
100012,03012,40016,02016,520
106012,49012,87016,48016,990
112012,94013,34016,93017,460
118013,40013,82017,38017,920
124013,86014,29017,84018,390
130014,31014,76018,30018,860
136014,77015,22018,75019,330
142015,22015,69019,21019,810
148015,68016,16019,66020,260
154016,12016,63020,12020,740
160016,59017,10020,58021,210
166017,04017,56021,03021,680
172017,49018,03021,49022,150
178017,95018,50021,94022,620
184018,40018,98022,40023,080
190018,86019,45022,86023,560
196019,32019,92023,31024,030

H定寸
L		￥基準単価
1ブロック2ブロック
C-SERC-SEWTC-SE2RC-SE2WT
42(C-SEWT)
45(C-SER)		2007,5107,740－－
2807,5107,74012,21012,600
3608,1208,37012,84013,230
4408,7409,01013,46013,870
5209,3709,66014,07014,500
6009,98010,29014,70015,150
68010,60010,93015,32015,790
76011,23011,56015,94016,420
84011,84012,21016,56017,070
92012,46012,85017,18017,710
100013,09013,48017,79018,340
108013,71014,13018,42018,990
116014,32014,77019,04019,630
124014,95015,40019,65020,260
132015,56016,04020,28020,900
140016,18016,69020,90021,550
148016,81017,32021,52022,180
156017,42017,96022,14022,820
164018,04018,61022,76023,470
172018,67019,24023,38024,100
180019,29019,87024,00024,740
188019,90020,52024,62025,380
196020,53021,16025,24026,020
■L寸指定（10mm単位）タイプ追加価格
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
H￥基準単価
1ブロック2ブロック
C－SERLC－SEWTLC－SE2RLC－SE2WTL
30800800800800
36－800－800
40800－800－
42－800－800
45800－800－
[ ! ]L寸指定（10mm単位）タイプ
　指定したL寸よりも長く、最も近い定寸タイプの基準単価に上記金額を加算してください。
　（例）C−SERL30−410のとき
　　　C−SER30−460（定寸タイプ）　7,040＋800＝7,840円

納期

 7 日目出荷

[ ! ]本商品の稼働日には、土・祝日を含みません。


出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■許容荷重
kgf＝N×0.101972
H基本定格荷重静的許容モーメント質量
C(動)
kN		Co
kN		MA
N・m		MB
N・m		MC
N・m		ブロック kgガイドレール
kg/m
標準ワイド
3011.324.8260.7260.7263.30.380.532.28
36 4014.831.9380.2380.2388.90.680.783.17
42 4521.845.7654.1654.1672.91.121.774.54
■予圧と精度基準
普通すきまタイプ
ラジアルすきま(μm)
H24 H30−5〜＋5
H36 H40−6〜＋6
H42 H45−7〜＋7


寸法精度(μm)
高さHの寸法許容差±120
高さHの相互差40
幅W2の寸法許容差±120
幅W2の相互差40
A面に対するC面の走り平行度こちらを
参照
B面に対するD面の走り平行度
■使用上の注意
[ ! ]本商品は総ボールタイプです。ブロックにはボール脱落防止の保持器が装着されています。ブロックの取り扱いは>>こちらを参照ください。
[ ! ]互換軽予圧タイプはブロックとレールの組み換えが可能です。
[ ! ]基準面はブロックとレールに直線溝が入っている側です。必ず基準面同士を合わせてご使用ください。
[ ! ]レールを継ぎ足して使用することは出来ません。
[ ! ]リニアガイドは、レール固定後（レールねじ締結後及び、基準面へ押付後）の精度を保証しております。
[ ! ]レールのわずかな曲りは固定することにより矯正されますので、ご使用上問題ありません。
■その他
・リチウム系石けん基グリース（昭和シェル製アルバニアグリースS2）封入済み。
・グリースニップル：H24はストレート、H24以外は横向きタイプになります。
・グリースニップルはねじ込み式のため、位置を変更可能です。
・リニアガイドの取り付けとメンテナンスについては>>こちらを参照下さい。

カタログ



商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイド

    【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

    【エコノミーシリーズ】 RoHS対応 極重荷重用リニアガイド

      【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

      【エコノミーシリーズ】 RoHS対応 重荷重用リニアガイド

        【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

        【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

          中荷重・重荷重用リニアガイド ステンレス

          中荷重・重荷重用リニアガイド ステンレス

            中荷重・重荷重用リニアガイド ノック穴付

            中荷重・重荷重用リニアガイド ノック穴付

              重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

              重荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                中荷重用リニアガイド 防塵用 ダブルシール付・金属スクレーパ付

                  リテーナー入り静音式 リニアガイドウェイ QHシリーズ

                  リテーナー入り静音式 リニアガイドウェイ QHシリーズ

                    リテーナー入り静音式 リニアガイドウェイ QEシリーズ

                    リテーナー入り静音式 リニアガイドウェイ QEシリーズ

                      リニアガイドウェイ EGシリーズ 4条列コンパクトタイプ

                      リニアガイドウェイ EGシリーズ 4条列コンパクトタイプ

                        【ブロック単品】ボールリテーナ入りLMガイド 世界標準 SHS形

                        【ブロック単品】ボールリテーナ入りLMガイド 世界標準 SHS形

                          リニアガイドウェイ HGシリーズ 4条列高負荷荷重形

                          リニアガイドウェイ HGシリーズ 4条列高負荷荷重形
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ HIWIN（ハイウィン） HIWIN（ハイウィン） HIWIN（ハイウィン） ＴＨＫ HIWIN（ハイウィン）
                            通常価格 - - - - - - - - - - - 6,579円～ -
                            通常出荷日 7日目～   7日目～   7日目～   7日目～   5日目   5日目   5日目   5日目   4日目   4日目   4日目   在庫品1日目   当日出荷可能 4日目～
                            セット品/単品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 セット品 ブロック単品 セット品
                            レール種類 標準レール 標準レール 標準レール 標準レール 標準レール 標準レール 標準レール 標準レール 標準 標準 標準 標準 標準
                            精度規格 並級 並級 並級 並級 並級 並級 並級 並級 上級 上級 上級 並級 上級
                            予圧種類 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 普通すきま 標準 標準 標準 普通 標準
                            材質 炭素鋼 炭素鋼 炭素鋼 炭素鋼 ステンレス 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼 炭素鋼

                            【エコノミーシリーズ】 RoHS対応 超極重荷重用リニアガイドのレビュー

                            評価 4.7 平均満足度：4.7 4件のレビュー
                            1. 星５
                              75%
                            2. 星４
                              25%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            重たい物を載せるのに使用
                            評価 5.0満足度：5.02024/11/07
                            重荷重用で使用を考えた時に他メーカーの半分くらいの価格で買えました。
                            ボールネジを使い動かしましたが、スムーズに動きました。
                            色々使えそうです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械のガイドレールに使用
                            評価 5.0満足度：5.02020/09/05
                            とにかく価格が安く納期も早いです。
                            他社の高価なリニアガイドと比べると、
                            すこしブロックの移動が重いですが、使用するには
                            問題無かったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            直動
                            評価 4.0満足度：4.02019/01/31
                            はじめ若干掛りがありましたが、グリスが流れると
                            ある程度スムーズに動くようになりました。
                            簡易的な直動には使えそうです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ガイド
                            評価 5.0満足度：5.02018/04/29
                            価格面がよくて購入しました。今のところ問題なく使用できています。また購入します。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            4件全て見る

                            よくあるご質問（FAQ）

                            Q 天地逆でも使用可能でしょうか？
                            A
                            基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。平面、壁掛け、天地逆等、あらゆる姿勢でご使用可能です。
                            Q 走り平行度はサイズと長さによってどのくらい変わるでしょうか？
                            A
                            走り平行度については、以下の技術ページにて”精度/予圧"の箇所をご確認ください。https://jp.misumi-ec.com/special/linearguide/misumi/product_details/#ancDetails01_02
                            Q 取付の平面度はどのくらいでしょうか？
                            A
                            基準面や突き当て面の面粗度・平面度の目安は以下のページをご確認ください。https://jp.misumi-ec.com/special/linearguide/attachment/check/
                            Q リニアガイドのグリスアップ期間はどのくらいでしょうか？
                            A
                            通常6ヶ月ごとに給油してください。 走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとを推奨します。※上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は 適宜給油間隔を縮める必要があります。潤滑ユニットMXをご使用頂くことで、給油間隔を大幅に延長することが可能です。推奨グリースガンはMG70です。
                            Q 2本のレールを平行にして使用する場合、どのように調整すればよいでしょうか？
                            A
                            以下のページにて取付方法をご参照ください。https://jp.misumi-ec.com/special/linearguide/attachment/process/
                            Q 許容荷重はどのように計算されているでしょうか？
                            A
                            計算の実例は以下のページをご参照ください。https://jp.misumi-ec.com/special/linearguide/support/また、計算ツールは以下のリンクからダウンロード頂けます。(ソフト名：リニアガイド・ボールねじ技術計算ソフトVer.2.0)https://jp.misumi-ec.com/maker/misumi/mech/soft/
                            Q ブロックを組み替えて、向きを180度変更することは可能でしょうか？
                            A
                            ブロックの着脱は精度保証外となるため推奨していません。(互換タイプは着脱可)
                            Q ブロックに付いているグリースニップルの取り付け位置は変更できるでしょうか？
                            A
                            グリースニップルはねじ込み式のため、位置を変えて使用することができます。グリースニップルのねじサイズは、商品ページ「外形図・規格表」タブ内の規格表をご参照ください。
                            Q 複数ブロックを取り付ける場合のグリースニップル位置はどうなっているでしょうか？
                            A
                            「外形図・規格表」タブ内の"追加工"にイメージ図を掲載しておりますので、そちらをご確認ください。
                            Q この製品に使えるリニアガイドクランパーはあるでしょうか？
                            A
                            申し訳ありませんが、C-VALUE品に使用可能なクランパーは取り扱いがありません。

                            その他のよくあるご質問（7件）を見る 閉じる

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            リニアガイドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
