転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10

転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

類似品比較ポイント：サポートユニット低床タイプと合わせて駆動機構の低床化が可能...

詳細情報を確認する

  • 種類：
    転造
  • セット品/単品：
    セット品
  • 精度等級：
    C10
  • ねじ軸外径(mm)：
    15
  • フランジ形状：
    丸形2面取り
  • 軸端 種類：
    標準軸端加工品
  • ナット種類：
    スタンダードナット
  • ナット構造：
    シングル
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • 循環数(列×巻)：
    1×3
  • 軸方向すきま：
    0.10以下
  • 予圧：
    予圧無
  • グリース種類：
    標準
  • ナットサイズ：
    コンパクト

(i)ご注意

  • ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

コンベヤ昇降ターン機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

外形図

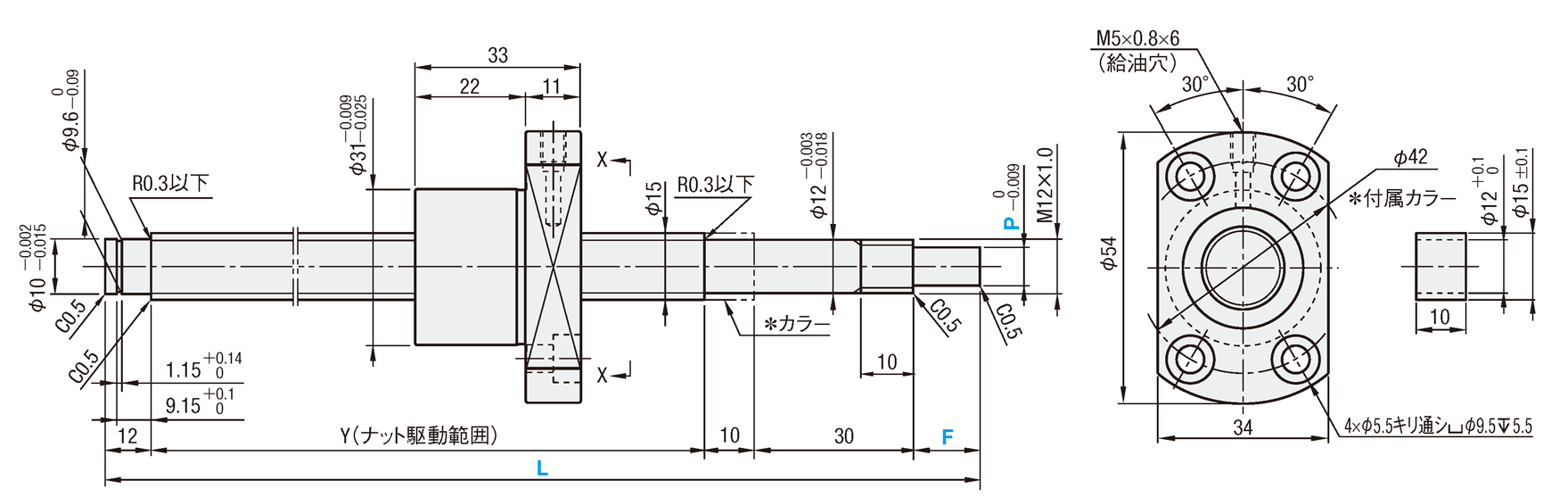

BSSC（K）1505
転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10:関連画像

矢視X-X


＊付属カラー（1個）　[ M ]材質S45C　[ S ]表面処理　四三酸化鉄皮膜

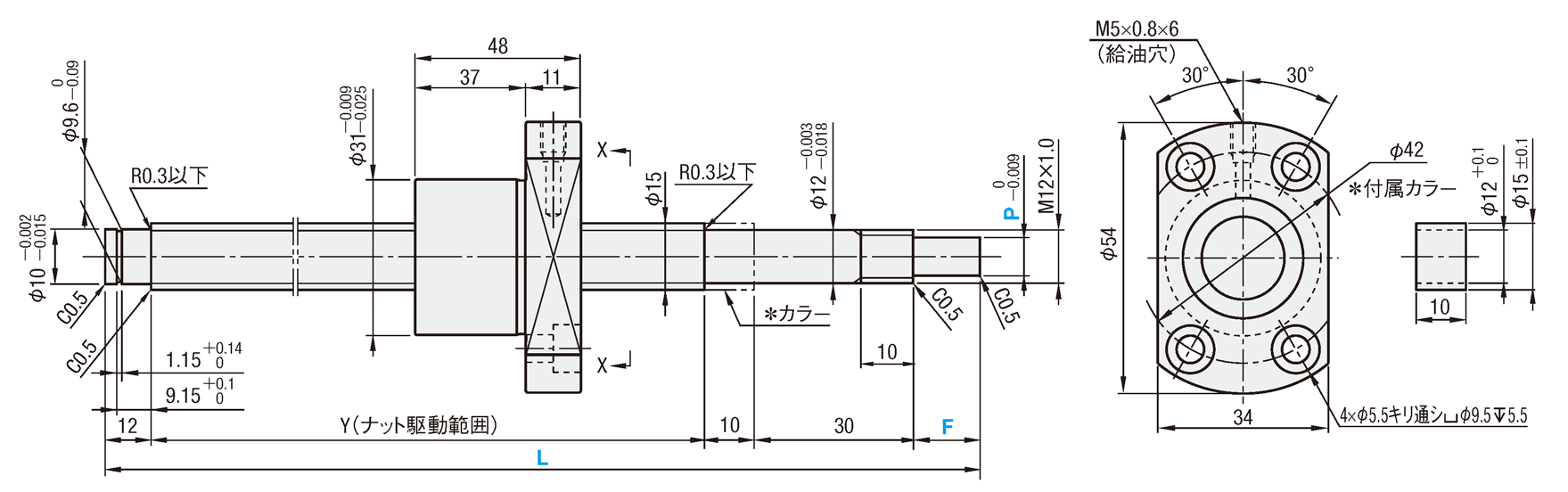

BSSC（K）1510
転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10:関連画像

矢視X-X


＊付属カラー（1個）　[ M ]材質S45C　[ S ]表面処理　四三酸化鉄皮膜
ナット
種類		Type精度
等級		ねじ径リードねじ軸ナット
標準F・P指定[ M ]材質[ H ]硬度[ S ]表面処理[ M ]材質[ H ]硬度[ S ]表面処理
コンパクト
ナット		BSSCBSSCKC10155・10S55C高周波焼入
56～62HRC		－SCM420H浸炭焼入
58～62HRC		－

規格表

型式−L−F−P
BSSC1505−300
BSSCK1505−300−F15−P6
ナット
種類		精度
等級		型式指定1mm単位Yボール径ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		ねじれ
方向
Typeねじ軸
外径		リードL＊F＊PC(動)kNCo(静)kN
コンパクト
ナット		C10BSSC1505150～12001510L－673.17515.5(12.25)3巻1列4.147.060.10以下右
BSSCK15～306～10L－(52＋F)
BSSC10200～12001510L－674.257.45
BSSCK15～306～10L－(52＋F)
＊F・PはBSSCKのみ指定可能です。[ ! ]F≦P×3となります。[ ! ]Y(ナット駆動範囲)＞(ナット全長)となります。 kgf＝N×0.101972

追加工

型式−L− F − P −（FC・KC…etc.）
BSSC1505−270    −SC7
AlterationsCodeSpec.￥/1 Code  AlterationsCodeSpec.￥/1 Code
両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。		WNC両軸端加工を行いません。
指定方法 WNC－S20－F80
[ ! ]焼きなまし指定＋25mmの範囲は
硬度低下の可能性があります。
[ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50
[ ! ]焼き鈍し指定部＋25mmの振れは
規格より大きくなる可能性があります。		－800固定側スパナ溝加工
SZC固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。		300
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC		－800固定側軸端キー溝加工
キー溝詳細寸法>>P.706
KC固定側軸端にキー溝加工を行います。
[ NG ] P＝5適用不可。
KC＝指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦P×3  KC≦F－1		600
ナット向き変更
   （支持側）  （固定側）
通常
変更
RLCナットの向きを変更します。
指定方法 RLC		無料固定側軸端キー溝加工
KLC固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
[ NG ] P＝5適用不可。
K,S＝指定1mm単位
指定方法 KLC－K5－S2
[ ! ]4≦K＋S≦P×3  K＋S≦F－2		600
支持側軸端止め輪溝加工無
RNC支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。		無料固定側軸端平面取加工

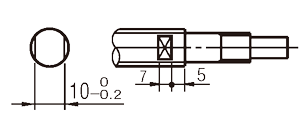

SC固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦P×3  SC≦F－1		300
支持側加工変更
GC支持側の加工を変更します。
Q＝8・10・12より選択
G＝指定1mm単位
指定方法 GC－Q8－G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無 [ NG ]FCとの併用不可		400固定側軸端平面取加工（2ヶ所）
SWC SGC
SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC7
[ ! ]5≦SWC・SGC≦P×3  SWC・SGC≦F－1		各300
支持側軸端長さ変更
FC支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]13≦FC≦30
[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可		300専用の仮軸を付属
TAS各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法はP.707をご覧ください。		150
支持側軸端タップ加工
MC支持側軸端にタップ加工を行います。
MC＝指定1mm単位
指定方法 MC20

M  ℓ   [ ! ]Y寸法は短くなります。

M5×0.812

[ ! ]18≦MC≦30		600

[ ! ]追加工の位置指定は、段付き部分から2mm以上の隙間があくようにして下さい。（注意点①の図参照）
[ ! ]複数の追加工を選択の場合、加工部の位置関係は2mm以上の間隔が必要です。（注意点②の図参照）
[ ! ]平面取追加工、二面幅追加工、四角取追加工、キー溝追加工をそれぞれ組み合わせた場合、位相関係は任意となります。（注意点③の図参照）
[ ! ]同一軸の回転方向上に複数の追加工が重なるような指定はできません。（注意点④の図参照）
[ ! ]同一軸上に2個以上の追加工を併用する場合は、相関関係で加工できない場合があります。

注意点①
段付き部から2mm以上の隙間を
あけて追加工を指定してください
３０度台形ねじ　サポートユニット適応タイプ:関連画像		注意点②
追加工同士の間隔は
2mm以上必要です。
３０度台形ねじ　サポートユニット適応タイプ:関連画像		注意点③
追加工同士を組合せて指定した場合、位置関係は任意になり、直線上に必ず整列するとは限りません。（下部図面は一例てす）　
３０度台形ねじ　サポートユニット適応タイプ:関連画像
上記の図のとおり、位相は任意であるため、同一軸上の追加工A、Bは直線状に整列しないことがあります。		注意点④
同一軸上に追加工が重なるような指示は不可となります。
（下部の図はNG例）
３０度台形ねじ　サポートユニット適応タイプ:関連画像




追加工A、Bの位置が重なる部分

型番リスト

表示件数:
  1. 1
型番
リード(mm)
循環方式
ねじ軸全長 L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
軸端長さ F(mm)
軸径 P(φ)
軸端寸法（固定・指定）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
エンドデフレクタ式
150 ～ 1200
4140
7060
15
10
固定
10

1個

-( - )

5日目～

10
エンドデフレクタ式
200 ～ 1200
4250
7450
15
10
固定
10

1個

-( - )

5日目～

5
チューブ式
150 ～ 1200
4140
7060
15 ～ 30
6 ～ 10
指定
10

1個

-( - )

5日目～

10
チューブ式
200 ～ 1200
4250
7450
15 ～ 30
6 ～ 10
指定
10

1個

-( - )

5日目～

  1. 1

Loading...

詳細情報

基本情報

類似品比較ポイント：サポートユニット低床タイプと合わせて駆動機構の低床化が可能です。

(i)ご注意

  • ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ナット
種類		精度
等級		型式￥基準単価
L150～200L201～400L401～600L601～800L801～900L901～1200
コンパクト
ナット		C10BSSC150513,63014,07014,52015,69016,44017,670
BSSC151013,63013,63013,88015,30016,07016,640
[ ! ]F・P指定タイプ　標準タイプに3,050円を加算してください。
　ex.）BSSCK1505−200−F16−P8>13,630円＋3,050円＝16,680円

納期

 5 日目出荷

大　口
出荷日		+5日目出荷数量
5～12
[ ! ]本商品の稼働日には土曜・祝日を含みません。

数量区分標準対応個別対応
小口大口
数　量1～45～1213～
出荷日通常＋5日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

ーコンパクトナット特長ー
・ナット外径がコンパクトになります。・直動機構が低床化できます。・ストロークが長くなります。


■周辺部品：下記のような部品と組み合わせてご使用いただけます。
 
サポートユニット（角型低床タイプ） サポートユニット（丸型タイプ） ナットブラケット（ブロックタイプ） 

■サポートユニットとの組合せ  ■ナットブラケットとの組合せ
ボールねじ型式推奨サポートユニットボールねじ型式推奨ナットブラケット
Typeねじ軸
外径		リード型式形状固定側支持側掲載
ページ		Typeねじ軸
外径		リード型式掲載
ページ
TypeNo.TypeNo.
BSSC1505
10		BSV12角型
低床		○ P.795BSSC1505BNFB
BNFM
BNFR
BNFA		1505CP.804
BUV12 ○P.796
BRW12丸型○ P.791101510CP.804
BUR12 ○P.792
[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。(ラインナップ)[ ! ]ナットブラケットは上記型式以外にも豊富なバリエーションを取り揃えております。こちら

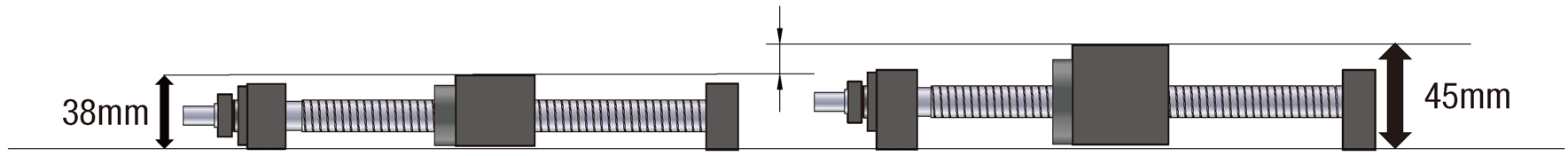

 高さ7mm低床化 

■サポートユニット低床タイプと組合せて駆動機構の低床化が可能です。

<低床タイプ><標準タイプ>
