【エコノミーシリーズ】 RoHS対応 転造ボールねじ 軸径φ20 リード5・10・20

【エコノミーシリーズ】 RoHS対応 転造ボールねじ 軸径φ20 リード5・10・20

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格拡大
  • 規格変更
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定...

詳細情報を確認する

  • 種類：
    転造
  • ねじ軸外径(mm)：
    20
  • フランジ形状：
    丸形2面取り
  • 軸端 種類：
    標準軸端加工品
  • ナット種類：
    スタンダードナット
  • ナット構造：
    シングル
  • 循環方式：
    エンドキャップ式
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • 予圧：
    予圧無
  • 材質：
    S55C
  • ねじ軸表面処理：
    なし
  • ナットサイズ：
    スタンダード
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ねじ軸：S55C|ナット：SCM415
  • 材質証明書：材質（備考）：
    循環器・ボールなどの材質は含まず

(i)ご注意

  • 【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
  • ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
  • 破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
  • 一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
    対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ボールねじとサポートユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定12件の候補があります。

Loading...

外形図・規格表

外形図

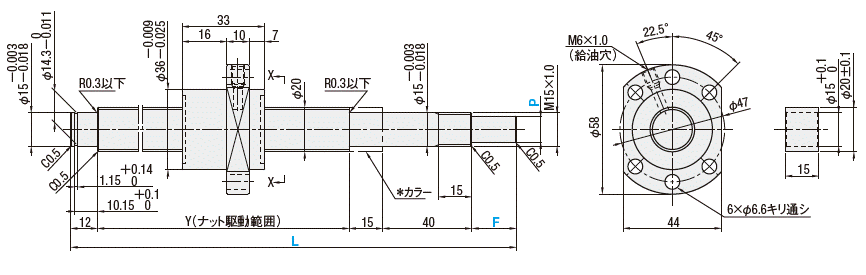

CーBSSTA（K）・CーBSSCA（K）2005

矢視X－X

関連画像
P公差
8～10

0

-0.009

11・12

0

-0.011

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

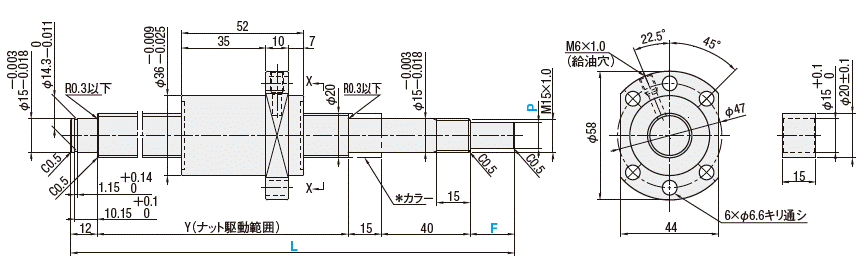

CーBSSTA（K）・CーBSSCA（K）2010

矢視X－X

関連画像
P公差
8～10

0

-0.009

11・12

0

-0.011

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜

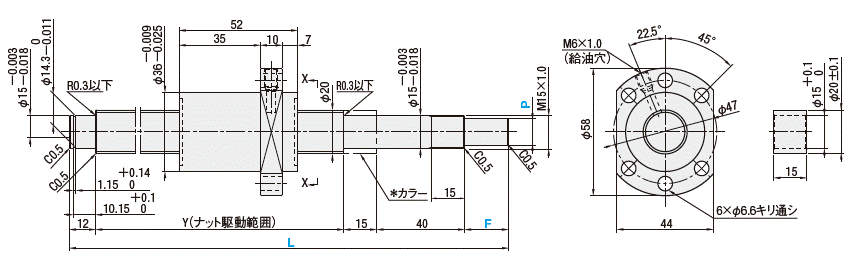

CーBSSTA（K）・CーBSSCA（K）2020

矢視X－X

関連画像
P公差
8～10

0

-0.009

11・12

0

-0.011

＊付属カラー（1個）　M材質S45C　S表面処理　四三酸化鉄皮膜
Type精度等級ねじ径リードねじ軸ナット
標準F・P指定[ M ]材質[ H ]硬度[ M ]材質[ H ]硬度
CーBSSTACーBSSTAKC7205・10・20S55C高周波焼入
58～62HRC		SCM415浸炭焼入
58～62HRC
CーBSSCACーBSSCAKC10
[ ! ]C-BSSTA（K）・C-BSSCA（K）は、当社類似品（C-BSSTH（K）・C-BSSCH（K））と比べてナット全長がコンパクトになりました。性能は変わりません。

規格表

注文例 型式−L−F−P
  C-BSSCA2005
C-BSSCAK2010		−
−		500
1284
−
F21
−
P10
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
精度等級型番指定1mm単位Yボール
径		ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		ねじれ
方向
Typeねじ軸
外径		リードL＊F＊PC(動)
kN		Co(静)
kN
C7CーBSSTA2005200
〜
2000		2012L－873.17521.08(17.905)3.8巻4.310.30.10
以下		右
CーBSSTAK20〜368〜12L－(67＋F)
C10CーBSSCA2012L－87
CーBSSCAK20〜368〜12L－(67＋F)
C7CーBSSTA10250
〜
2000		2012L－877.415.9
CーBSSTAK20〜368〜12L－(67＋F)
C10CーBSSCA2012L－870.15
以下
CーBSSCAK20〜368〜12L－(67＋F)
C7CーBSSTA202012L－8720.75(17.575)1.8巻
1列		4.310.30.10
以下
CーBSSTAK20〜368〜12L－(67＋F)
C10CーBSSCA2012L－87
CーBSSCAK20〜368〜12L－(67＋F)
＊F・PはCーBSSTAK・CーBSSCAKのみ指定可能です。kgf＝N×0.101972
[ ! ]F≦P×3となります。　[ ! ]Y（ナット駆動範囲）＞（ナット全長）となります。
[ ! ]ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
[ ! ]ナットを取り外す必要があるときは専用の仮軸を使用してください。詳しくは>>こちらの「ボールねじの取り外しについて」をご参照ください。
[ ! ]専用の仮軸はボールねじご注文時に型番末尾に追加工コード「-TAS」を付記してご指定ください。
[ ! ]専用の仮軸の単品販売をご希望の場合は「カタログ規格外品サービス」にてお問い合わせください。

追加工

注文例 型式−L− F − P −（FC・KC…etc.）
  C-BSSCA2005−245    −KC10
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1 Code  AlterationsCodeSpec.￥/1 Code
両軸端加工無

[ ! ]ナットは仮軸に着けて出荷します。		WNC両軸端加工を行いません。
指定方法 WNC－S20－F80
[ ! ]焼きなまし指定＋25mmの範囲は
硬度低下の可能性があります。
[ ! ]S＋F≦L/2 [ ! ]L－(S＋F)≦Y＋50
[ ! ]焼き鈍し指定部＋25mmの振れは
規格より大きくなる可能性があります。		－300固定側スパナ溝加工
SZC固定側軸端にスパナ溝加工を行います。
指定方法 SZC
[ ! ]スパナ溝にナットがかかると
ボールが脱落します。		300
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC		－300固定側軸端キー溝加工
キー溝詳細寸法>>P.706
KC固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC15
[ ! ]4≦KC≦P×3  KC≦F－1		600
ナット向き変更
   （支持側）（固定側）
通常
変更
RLCナットの向きを変更します。
指定方法 RLC		無料固定側軸端キー溝加工
KLC固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K7－S2
[ ! ]5≦K＋S≦P×3  K＋S≦F－1		600
支持側軸端止め輪溝加工無
RNC支持側軸端の止め輪溝加工を行いません。
指定方法 RNC [ NG ]FCとの併用不可。		無料固定側軸端平面取加工
SC固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦P×3  SC≦F－1		300
支持側加工変更
GC支持側の加工を変更します。
Q＝10・12・15より選択
G＝指定1mm単位
指定方法 GC－Q10－G20
[ ! ]5≦G≦Q×3 [ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無 [ NG ]FCとの併用不可		600固定側軸端平面取加工（2ヶ所）
SWC SGC
SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦P×3  SWC・SGC≦F－1		各300
支持側軸端長さ変更
FC支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]13≦FC≦30
[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可		300専用の仮軸を付属
TAS各ボールねじに適合する専用の
仮軸を付属します。
ナットをねじ軸から外す場合は、専用
仮軸を必ずご使用ください。
[ ! ]仮軸の使用方法はP.707をご覧ください。		200
支持側軸端タップ加工
MC支持側軸端にタップ加工を行います。
MC＝指定1mm単位
指定方法 MC25
M  ℓ
M6×1.015
[ ! ]21≦MC≦30
[ ! ]Y寸法は短くなります。		600
■備考
[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。 ＜ナットのオーバーラン禁止＞ ＜ナットの取り外し禁止＞
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から
抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]付属しているカラーは図面の「＊カラー」位置でお使いください。
サポートユニット付属のカラー１つを締付けナット側でお使いください。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。

■サポートユニットとの組合せ

ボールねじ型式推奨サポートユニット
Typeねじ軸
外径		リード型式形状固定側支持側
C-BSSCA
C-BSSTA		2005
10
25		C-BSW15角型○なし
C-BUN15なし○
C-BSW15-SET○○
C-BRW15丸型○なし
C-BUR15なし○
C-BRW15-SET○○

[ ! ]固定側と支持側が1つの型式で発注できるSET型式がお勧めです。
SET型式でご発注されますと5%プライスダウンとなります。

[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）
[ ! ]C-VALUEボールねじに取付くナットブラケットのご用意はございません。
関連商品
【エコノミーシリーズ】
転造ボールねじ 軸径φ20 リード5・10・20（C7相当）		サポートユニット角型
固定側標準タイプ　海外製アンギュラベアリング5級		サポートユニット丸型
固定側標準タイプ　海外製アンギュラベアリング5級
製品比較情報
種類精度
等級		ねじ軸
外径		(1)(2)(3)(4)(5)(6)(7)
振れ公差(最大)振れ公差(最大)直角度公差(最大)直角度公差(最大)直角度公差(最大)
当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ
BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSSCーBSS(A)CーKBS
EーKBS		BSSCーBSS(A)CーKBS
EーKBS
研削C5
・
C5相当		6−−0.010−−0.010−−0.005−−0.010−−0.010
80.0110.0110.1000.0110.0110.1000.0050.0050.020
※参考値		0.0100.010保証なし0.0120.012保証なし
10
12
150.0120.0120.0120.0120.0110.0110.0150.015
20
250.0130.0130.0130.0130.0130.0130.0190.019
転造C7
・
C7相当		6−−0.014−−0.014−−0.007−
80.0140.0140.0140.0140.0140.0140.0070.0070.100
10
12
15
20
250.0200.0200.0200.0200.0200.020
320.0080.008
C1080.0400.040−0.0400.040−0.0100.010−−
10
12
15
20
250.0600.0600.0600.060
32
種類精度
等級		代表
Type		ねじ軸
外径		(8)振れ公差(最大)
ねじ軸全長
～125126～200201～315316～400401～500501～630631～800801～10001001～12501251～16001601～2000
研削C5CーBSS(A)80.0350.0500.065−−−−−−−−
100.0400.0550.0650.0800.090−−−−−
12
15−0.0450.0550.0600.0750.0900.1200.1500.190−
20
25−−0.0400.0450.0500.0600.0700.0850.1000.130−
C5
相当		CーKBS
EーKBS		60.0750.075−−−−−−−−−
80.0600.0750.100−−−−−−−−
100.0550.0650.080−−−−−−−−
12−0.1000.120−−−−−−
15−0.0600.0700.0800.0950.1100.1400.170−−−
20−−−−
25−−0.0600.0700.0800.0900.1000.130−−−
転造C7CーBSST□80.0600.0750.100−−−−−−−−
100.0550.0650.0800.1000.1200.150−−−−−
12
15−0.0600.0700.0800.0950.1100.1400.1700.2100.270−
20
25−−0.0600.0700.0800.0900.1000.1300.1500.190−
32
C7
相当		CーTBS□
EーTBS		60.0750.075−−−−−−−−−
80.1000.1400.2100.270−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.420−−−
20
25−−0.1100.1300.1600.1900.2300.300−−−
32
C10CーBSSC□80.1000.1400.210(0.270)−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.4200.5500.7300.730
20
25−−0.1100.1300.1600.1900.2300.3000.3800.5000.690
32−−
■当社類似品とエコノミーシリーズの比較
  ▼現在の商品ページはこちら
 当社類似品
転造ボールねじ
BSST2005		エコノミーシリーズ
RoHS対応 転造ボールねじ
C-BSSTA2005		エコノミーシリーズ
RoHS 保証外 転造ボールねじ
C-TBSE2005
ねじ軸材質S55CS55CS55C相当
ねじ軸硬度56〜62HRC58～62HRC58～62HRC
ナット材質SCM420SCM415SCM420相当
ナット表面処理リン酸塩皮膜処理
※取付面は処理なし		処理なし処理なし
基本定格荷重 動定格(kN)6.24.34.3
基本定格荷重 静定格(kN)14.710.310.3
軸方向すきま0.03以下0.1以下0.1以下
RoHS10対応対応保証外
[ ! ]商品によって取付寸法など各スペックが異なりますので、詳細は規格表にてご確認ください
