【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ8 リード2

【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ8 リード2

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定...

詳細情報を確認する

  • 種類：
    精密
  • セット品/単品：
    セット品
  • 精度等級：
    C5
  • ねじ軸外径(mm)：
    8
  • リード(mm)：
    2
  • フランジ形状：
    丸形2面取り
  • 軸端 種類：
    標準軸端加工品
  • ナット種類：
    スタンダードナット
  • ナット構造：
    シングル
  • 循環方式：
    エンドキャップ式
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • 循環数(列×巻)：
    1×3
  • 基本定格荷重 動定格(N)：
    1400
  • 基本定格荷重 静定格(N)：
    1800
  • 軸方向すきま：
    0.20以下
  • 予圧：
    予圧無
  • 材質：
    S55C
  • ねじ軸表面処理：
    なし
  • 軸端寸法（固定・指定）：
    固定
  • ナットサイズ：
    スタンダード

(i)ご注意

  • 【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
  • ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
  • 破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ボールねじとサポートユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

C-BSS0802-[100-210/1] 解除

Loading...

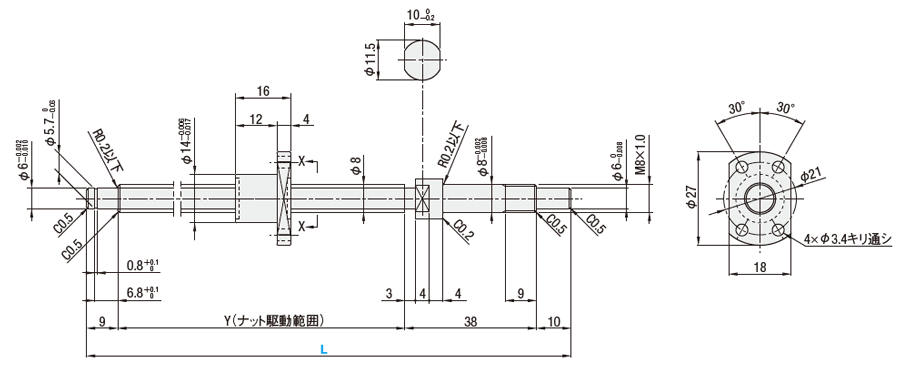

外形図・規格表

外形図

CーBSS0802
【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ8　リード2　（C-BSS）:関連画像

矢視X-X

Type精度等級ねじ径リードねじ軸ナット
[ M ]材質[ H ]硬度[ M ]材質[ H ]硬度
CーBSSC582S55C高周波焼入
58〜62HRC		SCM415浸炭焼入
58〜62HRC

規格表

型式−L
C-BSS08002−150
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
精度
等級		型番指定1mm単位Yボール
径		ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		予圧トルク
N・cm		ねじれ
方向
Typeねじ軸
外径		リードLC(動)
kN		Co(静)
kN
C5CーBSS0802100〜210L−571.28.41(7.21)1巻
3列		1.41.80.008
以下		0.5以下右
kgf＝N×0.101972
[ ! ]ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。

追加工

型式−L−（FC・KC…etc.）
C-BSS0802 −182−KC3
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1 Code AlterationsCodeSpec.￥/1 Code
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC		－200固定側軸端キー溝加工
キー溝詳細寸法 >> P.706
KC固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC6
[ ! ]3≦KC≦9		600
ナット向き変更
   （支持側）（固定側）
通常
変更
RLCナットの向きを変更します。
指定方法 RLC		無料固定側軸端キー溝加工
KLC固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K5－S1
[ ! ]4≦K＋S≦9		600
支持側軸端止め輪溝加工無
RNC支持側軸端の止め輪溝加工
を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。		無料固定側軸端平面取加工
SC固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦9		300
支持側軸端長さ変更
FC支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20
[ ! ]10≦FC≦20
[ ! ]Y寸法は短くなります。		300固定側軸端平面取加工（2ヶ所）
SWC SGC
SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC6
[ ! ]5≦SWC・SGC≦9		各300
■備考
[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。 ＜ナットのオーバーラン禁止＞ ＜ナットの取り外し禁止＞
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から
抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。
[ ! ]サポートユニット付属のカラー1つを締付けナット側でお使いください。
■周辺部品：下記のような部品と組み合わせてご使用いただけます。
 
サポートユニット（角型低床タイプ）サポートユニット（丸型タイプ）
[ ! ]C-VALUEボールねじに取付くナットブラケットのご用意はございません。



■サポートユニットとの組合せ

ボールねじ型式推奨サポートユニット
Typeねじ軸
外径		リード型式形状固定側支持側
C-BSS0802C-BSW8角型○なし
C-BUN8なし○
C-BRW8丸型○なし
C-BUR6なし○
[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）
関連商品
【エコノミーシリーズ】
研削ボールねじ 軸径φ8 リード2（C5相当）		サポートユニット角型
固定側標準タイプ　海外製アンギュラベアリング5級		サポートユニット丸型
固定側標準タイプ　海外製アンギュラベアリング5級
製品比較情報
種類精度
等級		ねじ軸
外径		(1)(2)(3)(4)(5)(6)(7)
振れ公差(最大)振れ公差(最大)直角度公差(最大)直角度公差(最大)直角度公差(最大)
当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ
BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSSCーBSS(A)CーKBS
EーKBS		BSSCーBSS(A)CーKBS
EーKBS
研削C5
・
C5相当		6−−0.010−−0.010−−0.005−−0.010−−0.010
80.0110.0110.1000.0110.0110.1000.0050.0050.020
※参考値		0.0100.010保証なし0.0120.012保証なし
10
12
150.0120.0120.0120.0120.0110.0110.0150.015
20
250.0130.0130.0130.0130.0130.0130.0190.019
転造C7
・
C7相当		6−−0.014−−0.014−−0.007−
80.0140.0140.0140.0140.0140.0140.0070.0070.100
10
12
15
20
250.0200.0200.0200.0200.0200.020
320.0080.008
C1080.0400.040−0.0400.040−0.0100.010−−
10
12
15
20
250.0600.0600.0600.060
32
種類精度
等級		代表
Type		ねじ軸
外径		(8)振れ公差(最大)
ねじ軸全長
～125126～200201～315316～400401～500501～630631～800801～10001001～12501251～16001601～2000
研削C5CーBSS(A)80.0350.0500.065−−−−−−−−
100.0400.0550.0650.0800.090−−−−−
12
15−0.0450.0550.0600.0750.0900.1200.1500.190−
20
25−−0.0400.0450.0500.0600.0700.0850.1000.130−
C5
相当		CーKBS
EーKBS		60.0750.075−−−−−−−−−
80.0600.0750.100−−−−−−−−
100.0550.0650.080−−−−−−−−
12−0.1000.120−−−−−−
15−0.0600.0700.0800.0950.1100.1400.170−−−
20−−−−
25−−0.0600.0700.0800.0900.1000.130−−−
転造C7CーBSST□80.0600.0750.100−−−−−−−−
100.0550.0650.0800.1000.1200.150−−−−−
12
15−0.0600.0700.0800.0950.1100.1400.1700.2100.270−
20
25−−0.0600.0700.0800.0900.1000.1300.1500.190−
32
C7
相当		CーTBS□
EーTBS		60.0750.075−−−−−−−−−
80.1000.1400.2100.270−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.420−−−
20
25−−0.1100.1300.1600.1900.2300.300−−−
32
C10CーBSSC□80.1000.1400.210(0.270)−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.4200.5500.7300.730
20
25−−0.1100.1300.1600.1900.2300.3000.3800.5000.690
32−−

■仕様比較

  ▼現在の商品ページはこちら
 当社類似品
精密ボールねじ
BSS0802		エコノミーシリーズ
精密ボールねじ
C-BSS0802		エコノミーシリーズ
研削ボールねじ
C-KBS0802
精度等級C5C5C5相当
ねじ軸材質SCM415S55CS55C相当
ねじ軸焼入方法浸炭焼入高周波焼入高周波焼入
ナット材質SCM420SCM415SCM420相当
ナット形状角形2面フランジ2面フランジ
基本定格荷重 動定格(kN)19.51.41.2
基本定格荷重 静定格(kN)2.61.82.1
軸方向すきま0.005以下0.008以下0.008未満
RoHS10対応対応保証外
[ ! ]各部振れ公差、ねじ軸全長による振れ公差、直角度公差については、概要ページ（P.636）にて詳細をご確認ください。
