【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ12 リード2・5・10

【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ12 リード2・5・10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定...

詳細情報を確認する

  • 種類：
    精密
  • 精度等級：
    C5
  • ねじ軸外径(mm)：
    12
  • フランジ形状：
    丸形2面取り
  • 軸端 種類：
    標準軸端加工品
  • ナット種類：
    スタンダードナット
  • ナット構造：
    シングル
  • 循環方式：
    エンドキャップ式
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • 軸方向すきま：
    0.010以下
  • 予圧：
    予圧無
  • 材質：
    S55C
  • ねじ軸表面処理：
    なし
  • 軸端寸法（固定・指定）：
    固定
  • ナットサイズ：
    スタンダード
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ねじ軸：S55C|ナット：SCM415
  • 材質証明書：材質（備考）：
    循環器・ボールなどの材質は含まず

(i)ご注意

  • 【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
  • ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
  • 破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
  • 一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
    対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

直動ガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

外形図

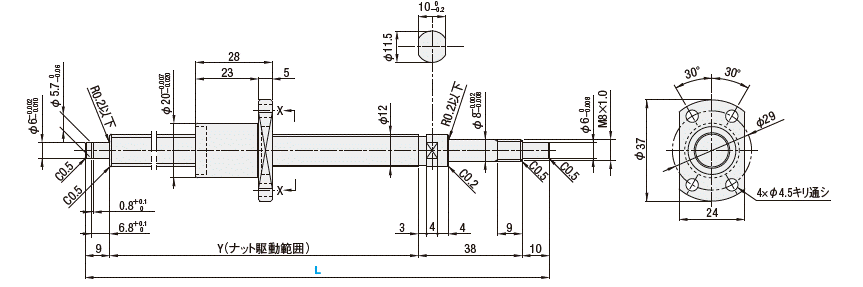

CーBSS1202
関連画像

矢視X-X

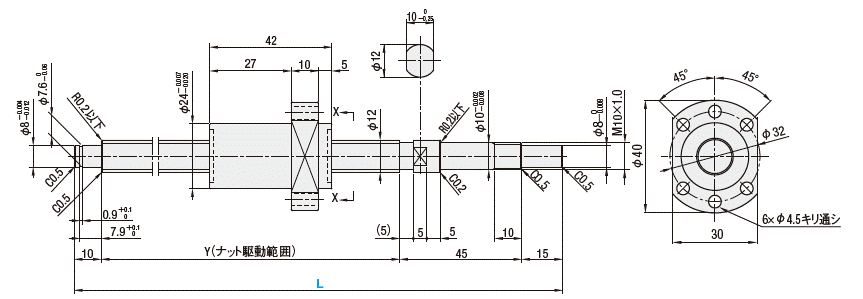

CーBSSA1205
関連画像

矢視X-X


CーBSSA1210
関連画像

矢視X-X

ナット
種類		Type精度
等級		ねじ径リードねじ軸ナット
[ M ]材質[ H ]硬度[ M ]材質[ H ]硬度
スタンダードナットC-BSSC5122S55C高周波焼入
58～62HRC		SCM415浸炭焼入
58～62HRC
C-BSSA5・10
[ ! ]C-BSSAは、当社類似品（C-BSSH）と比べてナット全長がコンパクトになりました。性能は変わりません。

規格表

型式−L
C-BSS1202
C-BSSA1205		−
−		200
200
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
精度
等級		型番指定1mm単位Yボール
径		ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		予圧トルク
N・cm		ねじれ
方向
Typeねじ軸
外径		リードLC(動)
kN		Co(静)
kN
C5CーBSS1202150〜445L−571.212.41(11.21)1巻4列1.72.90.008
以下		1.0以下右
CーBSSA05150〜450L−702.512.3(9.8)2.8巻
1列		4.26.9
10200〜6002.74.12.0以下
kgf＝N×0.101972
[ ! ]ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。

追加工

型式−L−（FC・KC…etc.）
C-BSS1202−386−SWC13
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlterationsCodeSpec.￥/1 Code AlterationsCodeSpec.￥/1 Code
支持側軸端加工無
NC支持側の軸端加工は行いません。
指定方法 NC		－200固定側軸端キー溝加工
キー溝詳細寸法 >> P.706
KC固定側軸端にキー溝加工を行います。
KC＝指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦14（9）		600
ナット向き変更
   （支持側）（固定側）
通常
変更
RLCナットの向きを変更します。
指定方法 RLC		無料固定側軸端キー溝加工
KLC固定側軸端キー溝加工の位置指定ができます。
（キー溝寸法はKCと同じです。）
K,S＝指定1mm単位
指定方法 KLC－K5－S1
[ ! ]4≦K＋S≦14（9）		600
支持側軸端止め輪溝加工無
RNC支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。		無料固定側軸端平面取加工
SC固定側軸端に平面取加工を行います。
SC＝指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦14（9）		300
支持側加工変更
GC支持側の加工を変更します。
Q＝6・8より選択 [ ! ]Y寸法は短くなります。
G＝指定1mm単位
指定方法 GC－Q8－G20
[ ! ]5≦G≦Q×3 [ NG ]1202は適用不可
[ ! ]止め輪加工無
[ NG ]FCとの併用不可		400固定側軸端平面取加工（2ヶ所）
SWC SGC
SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置 SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦14（9）		各300
支持側軸端長さ変更
FC支持側軸端長さを変更します。
FC＝指定1mm単位
指定方法 FC20

サイズℓFC範囲
12026.810≦FC≦20
12057.911≦FC≦20
1210

[ ! ]Y寸法は短くなります。
[ NG ]GCとの併用不可		300[ ! ]（　）寸法は1202に適用します。









■備考
[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。 ＜ナットのオーバーラン禁止＞ ＜ナットの取り外し禁止＞
[ ! ]ボールねじ精度は選定ガイド・ラインナップをご覧ください。
[ ! ]サポートユニット詳細は概要・ラインナップをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から
抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。
[ ! ]サポートユニット付属のカラー1つを締付けナット側でお使いください。
■周辺部品：下記のような部品と組み合わせてご使用いただけます。
 
サポートユニット（角型低床タイプ）サポートユニット（丸型タイプ）
[ ! ]C-VALUEボールねじに取付くナットブラケットのご用意はございません。


■サポートユニットとの組合せ
ボールねじ型式推奨サポートユニット
Typeねじ軸
外径		リード型式形状固定側支持側
C-BSS1202C-BSW8角型○なし
C-BUN8なし○
C-BSW8-SET○○
C-BRW8丸型○なし
C-BUR6なし○
C-BRW8-SET○○
C-BSSA1205
10		C-BSW10S角型○なし
C-BUN10なし○
C-BSW10S-SET○○
C-BRW10S丸型○なし
C-BUR10なし○
C-BRW10S-SET○○
[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（ラインナップ）
関連商品
【エコノミーシリーズ】
研削ボールねじ 軸径φ12 リード 4・10（C5相当）		サポートユニット角型
固定側標準タイプ　海外製アンギュラベアリング5級		サポートユニット丸型
固定側標準タイプ　海外製アンギュラベアリング5級
■仕様比較
  ▼現在の商品ページはこちら
 当社類似品
精密ボールねじ
BSS1210		エコノミーシリーズ
精密ボールねじ
C-BSSA1210		エコノミーシリーズ
研削ボールねじ
C-KBS1210
精度等級C5C5C5相当
ねじ軸材質AISI4150S55CS55C相当
ナット材質SCM420SCM415SCM420相当
ナット形状角形2面フランジ2面フランジ
基本定格荷重 動定格(kN)3,852.72
基本定格荷重 静定格(kN)5.94.13.5
軸方向すきま0.005以下0.008以下0.008未満
RoHS10対応対応保証外
[ ! ]商品によって取付寸法など各スペックが異なりますので、詳細は規格表にてご確認ください
製品比較情報
種類精度
等級		ねじ軸
外径		(1)(2)(3)(4)(5)(6)(7)
振れ公差(最大)振れ公差(最大)直角度公差(最大)直角度公差(最大)直角度公差(最大)
当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ
BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSSCーBSS(A)CーKBS
EーKBS		BSSCーBSS(A)CーKBS
EーKBS
研削C5
・
C5相当		6−−0.010−−0.010−−0.005−−0.010−−0.010
80.0110.0110.1000.0110.0110.1000.0050.0050.020
※参考値		0.0100.010保証なし0.0120.012保証なし
10
12
150.0120.0120.0120.0120.0110.0110.0150.015
20
250.0130.0130.0130.0130.0130.0130.0190.019
転造C7
・
C7相当		6−−0.014−−0.014−−0.007−
80.0140.0140.0140.0140.0140.0140.0070.0070.100
10
12
15
20
250.0200.0200.0200.0200.0200.020
320.0080.008
C1080.0400.040−0.0400.040−0.0100.010−−
10
12
15
20
250.0600.0600.0600.060
32
種類精度
等級		代表
Type		ねじ軸
外径		(8)振れ公差(最大)
ねじ軸全長
～125126～200201～315316～400401～500501～630631～800801～10001001～12501251～16001601～2000
研削C5CーBSS(A)80.0350.0500.065−−−−−−−−
100.0400.0550.0650.0800.090−−−−−
12
15−0.0450.0550.0600.0750.0900.1200.1500.190−
20
25−−0.0400.0450.0500.0600.0700.0850.1000.130−
C5
相当		CーKBS
EーKBS		60.0750.075−−−−−−−−−
80.0600.0750.100−−−−−−−−
100.0550.0650.080−−−−−−−−
12−0.1000.120−−−−−−
15−0.0600.0700.0800.0950.1100.1400.170−−−
20−−−−
25−−0.0600.0700.0800.0900.1000.130−−−
転造C7CーBSST□80.0600.0750.100−−−−−−−−
100.0550.0650.0800.1000.1200.150−−−−−
12
15−0.0600.0700.0800.0950.1100.1400.1700.2100.270−
20
25−−0.0600.0700.0800.0900.1000.1300.1500.190−
32
C7
相当		CーTBS□
EーTBS		60.0750.075−−−−−−−−−
80.1000.1400.2100.270−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.420−−−
20
25−−0.1100.1300.1600.1900.2300.300−−−
32
C10CーBSSC□80.1000.1400.210(0.270)−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.4200.5500.7300.730
20
25−−0.1100.1300.1600.1900.2300.3000.3800.5000.690
32−−

型番リスト

表示件数:
  1. 1
型番
セット品/単品
リード(mm)
循環数(列×巻)
ねじ軸全長 L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
セット品
2
4×1
150 ～ 445
1700
2900
10

1個

-( - )

8日目～

セット品
5
1×2.8
150 ～ 450
4200
6900
10

1個

-( - )

8日目～

セット品
10
1×2.8
200 ～ 600
2700
4100
10

1個

-( - )

8日目～

  1. 1

Loading...

詳細情報

基本情報

【最短：7日目出荷～】7日目出荷商品多数ご用意！
類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナット寸法が類似品と異なります。※輸送便遅れにより最短納期が一部延長しております。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
  • ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
  • 破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
  • 一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
    対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
精度等級型番￥基準単価
Typeねじ軸外径リードL150～200[ ! ]L201～295L296～400L401～450[ ! ]L451～600
C5C-BSS1202
25,710
25,710
29,700
29,700
－
C-BSSA05
27,980
28,960
28,960
31,610
－
10
30,220
30,220
30,220
32,150
36,840
[ ! ]リード10以上の商品はL200未満、リード2の商品はL446以上選択不可になります。

カタログ

ダウンロード (PDF)
カタログ（見開き版）

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
