【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ15 リード5・10・20

【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ15 リード5・10・20

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 1.0平均満足度1.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【最短：7日目出荷～】7日目出荷商品多数ご用意！類似品比較ポイント：本商品は定...

詳細情報を確認する

  • 種類：
    精密
  • 精度等級：
    C5
  • ねじ軸外径(mm)：
    15
  • フランジ形状：
    丸形2面取り
  • 軸端 種類：
    標準軸端加工品
  • ナット種類：
    スタンダードナット
  • ナット構造：
    シングル
  • 循環方式：
    エンドキャップ式
  • ねじれ方向：
    右
  • 使用条件：
    標準
  • 軸方向すきま：
    0.030以下
  • 予圧：
    予圧無
  • 材質：
    S55C
  • ねじ軸表面処理：
    なし
  • 軸端寸法（固定・指定）：
    固定
  • ナットサイズ：
    スタンダード
  • 材質証明書：
    対象
  • 材質証明書：材質：
    ねじ軸：S55C|ナット：SCM415
  • 材質証明書：材質（備考）：
    循環器・ボールなどの材質は含まず

(i)ご注意

  • 【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
  • ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
  • 破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
  • 一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
    対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

フープピッチ送りユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

外形図

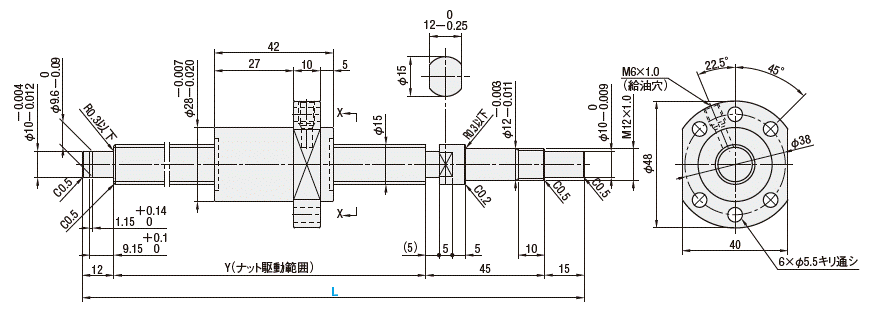

CーBSSA1505

関連画像

矢視X-X

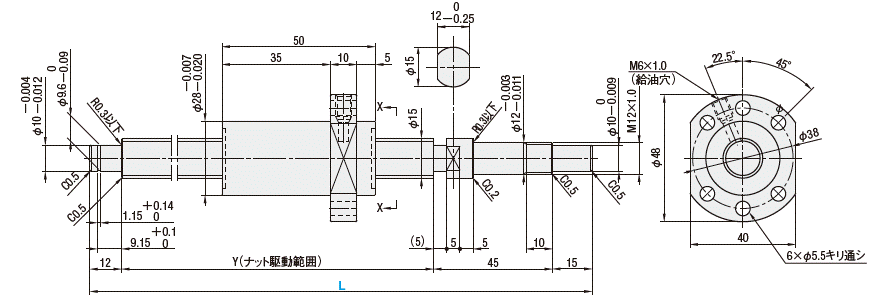

CーBSSA1510

関連画像

矢視X-X

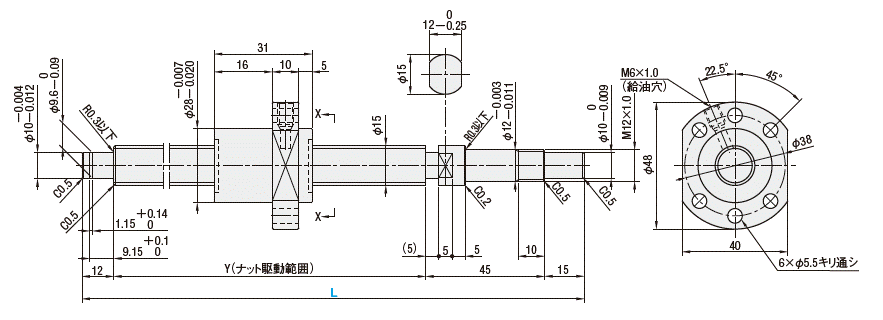

CーBSSA1520

関連画像

矢視X-X

ナット
種類		Type精度
等級		ねじ径リードねじ軸ナット
[ M ]材質[ H ]硬度[ M ]材質[ H ]硬度
スタンダードナットC-BSSAC5155･10・20S55C高周波焼入
58〜62HRC		SCM415浸炭焼入
58〜62HRC
[ ! ]C-BSSAは、当社類似品（C-BSSH）と比べてナット全長がコンパクトになりました。性能は変わりません。

規格表

型式−L
C-BSSA1505−300
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
精度等級型番指定1mm単位Yボール
径		ボール
中心径		ねじ谷径循環数基本定格荷重軸方向
すきま		予圧トルク
N・cm		ねじれ
方向
Typeねじ軸外径リードLC(動)
kN		Co(静)
kN
C5CーBSSA1505150〜1095L−722.77815.672(12.984)3.8巻1列4.88.80.015
以下		2.0以下右
10200〜10952.8巻1列3.96.93.0以下
20230〜10951.8巻1列3.15.5
kgf＝N×0.101972
[ ! ]ボールねじとナットは組み合わせにより精度保証を行う商品のため、ボールねじ単体及びナット単体での販売は行っておりません。
[ ! ]絞り込み条件にてご選択出来ない仕様は、規格外・特注とも受け付けることが出来かねます。
[ ! ]ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。

追加工

 型式−L−（FC・KC…etc.）
C-BSSA1505−1000−KC10

AlterationsCodeSpec.￥/1 Code
支持側軸端加工無NC支持側の軸端加工は行いません。
指定方法 NC		-300
NC
ナット向き変更RLCナットの向きを変更します。
指定方法 RLC		無料
 （支持側）  （固定側）
通常
変更
支持側軸端止め輪溝加工無RNC支持側軸端の止め輪溝加工を行いません。
指定方法 RNC
[ NG ]FCとの併用不可。		無料
RNC
支持側軸端長さ変更FC支持側軸端長さを変更します。
FC=指定1mm単位
指定方法 FC20
[ ! ]13≦FC≦30
[ ! ]Y寸法は短くなります。
[ ! ]止め輪加工無
[ NG ]GCとの併用不可		300
FC
支持側加工変更GC支持側の加工を変更します。
Q＝8・10・12より選択
G=指定1mm単位
指定方法 GC-Q8-G20
[ ! ]5≦G≦Q×3
[ ! ]Y寸法は短くなります。
[ NG ]FCとの併用不可		400
GC
AlterationsCodeSpec.￥/1 Code
支持側軸端タップ加工MC支持側軸端にタップ加工を行います。
MC=指定1mm単位
指定方法 MC20

Mℓ
M5×0.812
[ ! ]18≦MC≦30
[ ! ]Y寸法は短くなります。		600
MC
固定側軸端キー溝加工
キー溝詳細寸法 >>こちら		KC固定側軸端にキー溝加工を行います。
KC=指定1mm単位
指定方法 KC10
[ ! ]3≦KC≦14		600
KC
固定側軸端キー溝加工KLC固定側軸端キー溝加工の位置指定ができます。（キー溝寸法はKCと同じです。）
K、S=指定1mm単位
指定方法 KLC-K5-S3
[ ! ]4≦K+S≦14		600
KLC
固定側軸端平面取加工SC固定側軸端に平面取加工を行います。
SC=指定1mm単位
指定方法 SC7
[ ! ]5≦SC≦14		300
SC
固定側軸端平面取加工
（2ヶ所）		SWC
SGC		固定側軸端に平面取加工を2ヶ所行います。
SWC：90°の位置　SGC：120°の位置
指定1mm単位
指定方法 SWC10
[ ! ]5≦SWC・SGC≦14		各300
SWC　　SGC　
■備考
[ ! ]リチウム石けんグリース（シェルアルバニアグリースS2）封入済みです。
[ ! ]ボールねじ精度はこちら・こちらをご覧ください。
[ ! ]サポートユニット詳細はこちらをご覧ください。
[ ! ]取扱注意：ナットをボールねじナット駆動範囲からオーバーランさせたり、ねじ軸から
抜いたりしないでください。ボールの脱落やボール循環部品の損傷などが発生します。
[ ! ]付属しているカラーは図面の「＊カラー」位置でお使いください。
サポートユニット付属のカラー1つを締め付けナット側でお使いください。
[ ! ]ボールねじ軸及びナットを傾けると自重で落下することがありますのでご注意ください。
＜ナットのオーバーラン禁止＞
＜ナットの取り外し禁止＞
【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSA）:関連画像
【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSA）:関連画像
■周辺部品：下記のような部品と組み合わせてご使用いただけます。
【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSA）:関連画像【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSA）:関連画像【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSA）:関連画像
サポートユニット（角型低床タイプ）サポートユニット（丸型タイプ）
[ ! ]C-VALUEボールねじに取付くナットブラケットのご用意はございません。
■サポートユニットとの組合せ
ボールねじ型式推奨サポートユニット
Typeねじ軸
外径		リード型式形状固定側支持側
C-BSSA1505
10
20		C-BSW12角型○なし
C-BUN12なし○
C-BSW12-SET○○
C-BRW12丸型○なし
C-BUR12なし○
C-BRW12-SET○○

[ ! ]固定側と支持側が1つの型式で発注できるSET型式がお勧めです。
SET型式でご発注されますと5%プライスダウンとなります。

[ ! ]サポートユニットは上記型式以外にも豊富なバリエーションを取り揃えております。（こちら）
関連商品
【エコノミーシリーズ】
研削ボールねじ 軸径φ15 リード5・10・20（C5相当）		サポートユニット角型
固定側標準タイプ　海外製アンギュラベアリング5級		サポートユニット丸型
固定側標準タイプ　海外製アンギュラベアリング5級
■仕様比較
  ▼現在の商品ページはこちら
 当社類似品
精密ボールねじ
BSS1505		エコノミーシリーズ
精密ボールねじ
C-BSSA1505		エコノミーシリーズ
研削ボールねじ
C-KBS1505
精度等級C5C5C5相当
ねじ軸材質AISI4150S55CS55C相当
ナット材質SCM420SCM415SCM420相当
ナット形状角形2面フランジ2面フランジ
基本定格荷重 動定格(kN)6.94.83.6
基本定格荷重 静定格(kN)12.58.87.4
軸方向すきま0.005以下0.015以下0.015未満
RoHS10対応対応保証外
[ ! ]商品によって取付寸法など各スペックが異なりますので、詳細は規格表にてご確認ください
製品比較情報
種類精度
等級		ねじ軸
外径		(1)(2)(3)(4)(5)(6)(7)
振れ公差(最大)振れ公差(最大)直角度公差(最大)直角度公差(最大)直角度公差(最大)
当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ当社類似品エコノミーシリーズ
BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSS□□CーBSS(A)/
CーBSS□□		CーKBS・EーKBS/
CーTBS□・
EーTBS		BSSCーBSS(A)CーKBS
EーKBS		BSSCーBSS(A)CーKBS
EーKBS
研削C5
・
C5相当		6−−0.010−−0.010−−0.005−−0.010−−0.010
80.0110.0110.1000.0110.0110.1000.0050.0050.020
※参考値		0.0100.010保証なし0.0120.012保証なし
10
12
150.0120.0120.0120.0120.0110.0110.0150.015
20
250.0130.0130.0130.0130.0130.0130.0190.019
転造C7
・
C7相当		6−−0.014−−0.014−−0.007−
80.0140.0140.0140.0140.0140.0140.0070.0070.100
10
12
15
20
250.0200.0200.0200.0200.0200.020
320.0080.008
C1080.0400.040−0.0400.040−0.0100.010−−
10
12
15
20
250.0600.0600.0600.060
32
種類精度
等級		代表
Type		ねじ軸
外径		(8)振れ公差(最大)
ねじ軸全長
～125126～200201～315316～400401～500501～630631～800801～10001001～12501251～16001601～2000
研削C5CーBSS(A)80.0350.0500.065−−−−−−−−
100.0400.0550.0650.0800.090−−−−−
12
15−0.0450.0550.0600.0750.0900.1200.1500.190−
20
25−−0.0400.0450.0500.0600.0700.0850.1000.130−
C5
相当		CーKBS
EーKBS		60.0750.075−−−−−−−−−
80.0600.0750.100−−−−−−−−
100.0550.0650.080−−−−−−−−
12−0.1000.120−−−−−−
15−0.0600.0700.0800.0950.1100.1400.170−−−
20−−−−
25−−0.0600.0700.0800.0900.1000.130−−−
転造C7CーBSST□80.0600.0750.100−−−−−−−−
100.0550.0650.0800.1000.1200.150−−−−−
12
15−0.0600.0700.0800.0950.1100.1400.1700.2100.270−
20
25−−0.0600.0700.0800.0900.1000.1300.1500.190−
32
C7
相当		CーTBS□
EーTBS		60.0750.075−−−−−−−−−
80.1000.1400.2100.270−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.420−−−
20
25−−0.1100.1300.1600.1900.2300.300−−−
32
C10CーBSSC□80.1000.1400.210(0.270)−−−−−−−
10−0.1200.1600.2100.2700.350−−−−−
12
15−0.1100.1300.1600.2000.2500.3200.4200.5500.7300.730
20
25−−0.1100.1300.1600.1900.2300.3000.3800.5000.690
32−−

型番リスト

表示件数:
  1. 1
型番
セット品/単品
リード(mm)
循環数(列×巻)
ねじ軸全長 L(mm)
基本定格荷重 動定格(N)
基本定格荷重 静定格(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
セット品
5
1×3.8
150 ～ 1095
4800
8800
10

1個

-( - )

8日目～

セット品
10
1×2.8
200 ～ 1095
3900
6900
10

1個

-( - )

8日目～

セット品
20
1×1.8
230 ～ 1095
3100
5500
10

1個

-( - )

8日目～

  1. 1

Loading...

詳細情報

基本情報

【最短：7日目出荷～】7日目出荷商品多数ご用意！
類似品比較ポイント：本商品は定格荷重・軸方向すきま・ナット寸法が類似品と異なります。※輸送便遅れにより最短納期が一部延長しております。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 【WEB納期表示について】※短納期でお届け出来る商品が「お見積り」と表示されている場合がございます。型式を確定し「価格を確認」ボタンを押して頂くか、WOSにてお見積り頂き正しい出荷日をご確認ください。
  • ねじ軸からナットを外された場合は保証対象外となります。納入時に外観不良やボール脱落などがございましたら、ねじ軸からナットを外さずご連絡ください。
  • 破損防止のため本商品の梱包は段ボール用ステープラーで封をしております。開梱時は工具等をご利用いただき、ステープラーの針でお怪我をなさいませんよう十分にご注意ください。
  • 一部、ボールねじのナット仕様変更にともない規格変更しております。ナット全長がコンパクトになり性能は変わりません。
    対象型番および新旧ナット寸法比較表・変更箇所は【こちら】をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
精度
等級		型番￥基準単価
Typeねじ軸外径リードL150～200[ ! ]L201～400[ ! ]L401～600L601～800L801～900L901～1000L1001～1095
C5C-BSSA1505
30,760
31,220
31,550
33,600
39,290
45,500
45,500
10
28,500
28,500
28,780
34,590
42,390
42,390
45,110
20
－
32,150
32,740
35,580
42,860
42,860
47,820
[ ! ]リード10の商品はL200未満、リード20の商品はL230未満選択不可になります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ15 リード5・10・20

【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ15 リード5・10・20

    【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ20 リード5・10・20

    【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ20 リード5・10・20

      【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSH）

      【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ15　リード5・10・20　（C-BSSH）

        【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ12　リード5・10　（C-BSSH）

        【エコノミーシリーズ】 台湾製　精密ボールねじ　軸径φ12　リード5・10　（C-BSSH）

          【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ12 リード2・5・10

          【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ12 リード2・5・10

            【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ10 リード2・4

            【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ10 リード2・4

              【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ8 リード2

              【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ8 リード2

                転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10

                転造ボールねじ　 コンパクト ナット　軸径φ15　リード5・10

                  転造ボールねじ　 コンパクト ナット　軸径φ20　リード5・10

                  転造ボールねじ　 コンパクト ナット　軸径φ20　リード5・10

                    転造ボールねじ　 コンパクト ナット　軸径φ25　リード5

                    転造ボールねじ　 コンパクト ナット　軸径φ25　リード5

                      転造ボールねじ　 コンパクト ナット　軸径φ10　リード4

                      転造ボールねじ　 コンパクト ナット　軸径φ10　リード4

                        転造ボールねじ　 コンパクト ナット　軸径φ8　リード2

                        転造ボールねじ　 コンパクト ナット　軸径φ8　リード2

                          転造ボールねじ　 コンパクト ナット　軸径φ12　リード4

                          転造ボールねじ　 コンパクト ナット　軸径φ12　リード4
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   5日目～   5日目～   5日目～   5日目～   5日目～   5日目～
                            種類 精密 精密 精密 精密 精密 精密 精密 転造 転造 転造 転造 転造 転造
                            精度等級 C5 C5 C5 C5 C5 C5 C5 C10 C10 C10 C10 C10 C10
                            ねじ軸外径(mm) 15 20 15 12 12 10 8 15 20 25 10 8 12
                            フランジ形状 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り 丸形2面取り
                            軸端 種類 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品 標準軸端加工品

                            【エコノミーシリーズ】 RoHS対応 精密ボールねじ 軸径φ15 リード5・10・20のレビュー

                            評価 1.0 平均満足度：1.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              100%
                            装置内上下動
                            評価 1.0満足度：1.02018/08/23
                            軸の長さを間違えてしまい、長さを変更したもので問い合わせたところ受注不可となり翌々日に代替品C-BSSHの提案がありました。
                            同等仕様品のようですので、在庫状況などで上記のやり取りが必要になってしまうようです。急いでいる場合はC-BSSHの同等品と同時に問い合わせた方が良いかもしれません。

                            もっと読む 閉じる

                            ミスミからのコメント

                            この度はお客様にご不便をおかけし申し訳ございませんでした。カタログ掲載情報を修正させて頂きます。引き続きご愛顧の程よろしくお願い致します。

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            ボールねじカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
