仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

円錐形レバー

円錐形レバー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
476円 ～ 1,472円
税込価格
524円 ～ 1,619円

【特長】・汎用的な定番の円錐型レバーです。・グリップ材質は、機械構造用炭素鋼で...

詳細情報を確認する

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

シートカットテスト治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

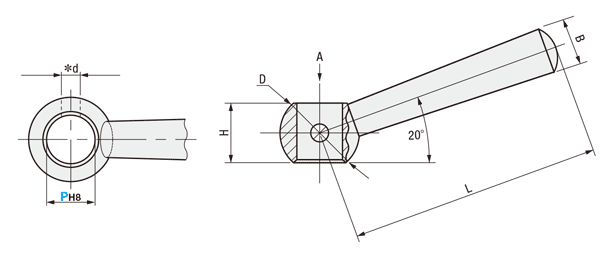

外形図・規格表



矢視A

円錐形レバー:関連画像

[ ! ]P穴はH8穴です。
[ ! ]＊d部分はノックピン用穴です。ノックピンはこちらにてご選定するか、または別途ご用意ください。

Typeレバー
[ M ]材質[ S ]表面処理
C－LRGNN機械構造用炭素鋼クロムめっき


規格表

型式
C－LRGNN5
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LDHBd参考質量
(g)		￥基準単価
TypeP
C－LRGNN5401297215476
65014108219492
863161110333637
1080201412366791
1210025181541341,051
1612532221852291,472

型番リスト

表示件数:
  1. 1
型番
グリップ太さ(mm)
全長 L(またはH1)(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
7
40

1個

476円( 524円 )

在庫品1日目

当日出荷可能

8
50

1個

492円( 541円 )

在庫品1日目

当日出荷可能

10
63

1個

637円( 701円 )

在庫品1日目

当日出荷可能

12
80

1個

791円( 870円 )

在庫品1日目

当日出荷可能

15
100

1個

1,051円( 1,156円 )

在庫品1日目

当日出荷可能

18
125

1個

1,472円( 1,619円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・汎用的な定番の円錐型レバーです。・グリップ材質は、機械構造用炭素鋼です。

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜1920〜5051～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
