樹脂ローレットハンドル　タップ無しタイプ

樹脂ローレットハンドル　タップ無しタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
595円 ～ 665円
税込価格
655円 ～ 732円

【特長】・汎用的な定番の樹脂ローレットハンドル（タップ無しタイプ）です。

詳細情報を確認する

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • インサート(黄銅)に締付用のM5タップ穴を追加した仕様へ、順次切り替えを行っております。ご了承頂ける場合のみご購入ください。
    ※外形図・CADについても順次更新いたします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

平行度測定具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定2件の候補があります。

Loading...

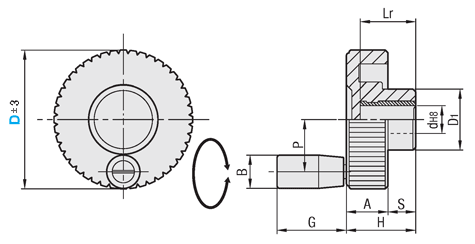

外形図・規格表

Type本体ブッシュグリップ(樹脂部)グリップ(ねじ部)
[ M ]材質[ M ]材質[ M ]材質[ M ]材質[ S ]表面処理
C－CHBKナイロン6黄銅フェノール樹脂成形材料PF2A2機械構造用炭素鋼亜鉛メッキ

規格表

型式
C－CHBK50
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式HASdd1LrPBG質量
(g)		￥基準単価
TypeD
C－CHBK502517820.561818152535595
6029.519.51023.282022152555665

型番リスト

表示件数:
  1. 1
型番
ハンドル 外径 D(mm)
ハンドル 厚さ(mm)
取付部 外径(φ)
丸穴径 d(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50
25
20.5
6

1個

595円( 655円 )

在庫品1日目

当日出荷可能

60
29.5
23.2
8

1個

665円( 732円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・汎用的な定番の樹脂ローレットハンドル（タップ無しタイプ）です。

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • インサート(黄銅)に締付用のM5タップ穴を追加した仕様へ、順次切り替えを行っております。ご了承頂ける場合のみご購入ください。
    ※外形図・CADについても順次更新いたします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜1920〜5051～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

樹脂ローレットハンドル　タップ無しタイプ

樹脂ローレットハンドル　タップ無しタイプ

    スポークハンドル　軸穴固定タイプ

    スポークハンドル　軸穴固定タイプ

      ソリッドハンドル　軸穴固定タイプ

      ソリッドハンドル　軸穴固定タイプ

        エンプラディスクハンドル車 EDH-F

        エンプラディスクハンドル車 EDH-F

          ツーアームハンドル TA

          ツーアームハンドル TA

            クランクハンドル －3玉ハンドル－

            クランクハンドル －3玉ハンドル－

              アルミ2スポークハンドル_HSS

              アルミ2スポークハンドル_HSS

                ツーアームハンドル（オーバルグリップ） TA

                ツーアームハンドル（オーバルグリップ） TA

                  エンプラディスクハンドル車 EDH-R

                  エンプラディスクハンドル車 EDH-R

                    ボアードクランクハンドル BCH-R

                    ボアードクランクハンドル BCH-R

                      ツインスポークハンドル車 TW

                      ツインスポークハンドル車 TW

                        収納ソリッドハンドル

                        収納ソリッドハンドル

                          ツインスポークハンドル車 TW-F

                          ツインスポークハンドル車 TW-F
                            メーカー ミスミ ミスミ ミスミ 小西製作所 小西製作所 FLAIR（フレア） 鍋屋バイテック 小西製作所 小西製作所 小西製作所 小西製作所 ミスミ 小西製作所
                            通常価格 595円～ 1,190円～ 1,520円～ 9,050円～ 3,195円～ 3,344円～ 11,394円～ 8,688円～ 2,859円～ 2,969円～ 2,879円～ 2,513円～ 7,160円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 3日目～   3日目   2日目   2日目   2日目   在庫品1日目   当日出荷可能 2日目～
                            環境対応 RoHS非対応 RoHS非対応 RoHS非対応 - - - - - - - - RoHS非対応 -
                            特性・用途 該当なし 該当なし 該当なし - - - - - - - - 該当なし -
                            ハンドル 種類 ローレット スポーク ソリッド形 ディスク/ローレット形 ツーアーム クランクハンドル スポーク/朝顔形 ツーアーム ディスク/ローレット形 クランクハンドル スポーク/朝顔形 ソリッド形 スポーク/朝顔形
                            ハンドル 材質 ナイロン6 フェノール フェノール 艶消し黒色ポリプロピレン樹脂PP 鋼材SUM22 亜鉛ダイカスト AC4B 黒色ナイロン樹脂PA6（ガラス繊維強化） 艶消し黒色ポリプロピレン樹脂PP 黒色フェノール樹脂 艶消し黒色ポリプロピレン樹脂PP フェノール 艶消し黒色ポリプロピレン樹脂PP
                            内径軸穴形状 丸穴 穴+キー溝 穴+キー溝 センター穴 センター穴 丸穴(通し穴) 丸穴(通し穴) 丸穴(通し穴) センター穴 丸穴(通し穴) センター穴 穴+キー溝 センター穴

                            樹脂ローレットハンドル　タップ無しタイプのレビュー

                            評価 4.3 平均満足度：4.3 3件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              0%
                            3. 星３
                              33%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            木工加工に。
                            評価 5.0満足度：5.02020/12/19
                            トリマーテーブルにて、トリマー本体の上下用のシャフトにつけて回してます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            止めネジ無しに、ご注意を
                            評価 3.0満足度：3.02020/12/17
                            いろいろ探しているうちに、これが安いと思い買ったのですが、止めネジがないことに気づきませんでした。
                            これはどうやって使うのでしょうか？軸に圧入？
                            私は、止めネジが付いている、CHBK50を買い直しました。

                            もっと読む 閉じる

                            ミスミからのコメント

                            この度はレビューご投稿頂きまして誠にありがとうございます。
                            本製品は、シャフトなどに圧入するタイプとなっております。
                            止めネジが付いているタイプでしたら、レビューいただいておりますように、「CHBK～」などがご利用いただけます。
                            製品についてご不明点などがございましたら、お気軽にご連絡頂けますと幸いです。

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            送り機構調整用ハンドルに使用しました
                            評価 5.0満足度：5.02020/02/27
                            外販設備付帯部品として調整リング型番：SCOL45-15とのSET利用により送り機構調整用ハンドルに使用しました。初期設計時に類似品各種を比較検討し仕様や実装環境に適うと判断し型番：C-CHBK60を採択しました。回転グリップ効果により、持ち替え不要で精緻な操作が実現できるため、送り量の容易な調整、再現性に役立つ商品として重宝しています。導入後かなりの年月が経過していますが、この商品に起因するトラブル等は無く良好に機能しており、耐久性含め満足度の高い商品です。当社は得意先様のニーズに応じ一点物の製作が多いため、小ロット、多品目の部材手配をする必要がありますが、その際ミスミは非常に利便性が高く（豊富な選択肢の中から多種多様な商品を少ロットで一括購入可能、送料無料等）平素よりルーチンワークの様相で多用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3件全て見る
