朝顔ハンドル　鋳鉄タイプ

朝顔ハンドル　鋳鉄タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
1,722円 ～ 2,996円
税込価格
1,894円 ～ 3,296円

【特長】・汎用的な定番の朝顔ハンドルです。【材質】・鋳鉄(HT150相当)です...

詳細情報を確認する

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

手動3軸ユニット

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定5件の候補があります。

Loading...

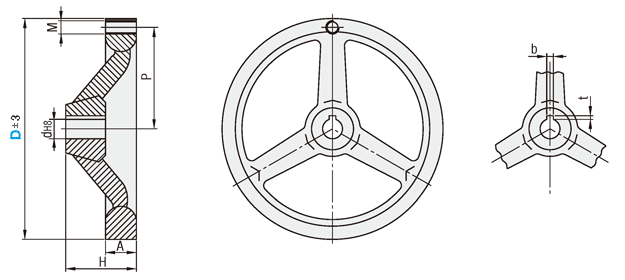

外形図・規格表

軸穴キー溝詳細

[ ! ]グリップは別売になります。こちらとこちらをご参照ください。
Typeハンドル
[ M ]材質[ S ]表面処理
C－AHLNKC鋳鉄(HT150相当)クロムめっき

規格表

型式
C－AHLNKC100
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式AHdMP軸穴詳細参考質量
(g)		￥基準単価
TypeDbt
C－AHLNKC10014321264041.84101,722
12516361285241.86601,890
160184016106852.311502,093
200204518108862.818002,457
2502250221211062.828302,996

型番リスト

表示件数:
  1. 1
型番
ハンドル 外径 D(mm)
ハンドル 厚さ(mm)
丸穴径(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
32
12

1個

1,722円( 1,894円 )

在庫品1日目

当日出荷可能

125
36
12

1個

1,890円( 2,079円 )

在庫品1日目

当日出荷可能

160
40
16

1個

2,093円( 2,302円 )

在庫品1日目

当日出荷可能

200
45
18

1個

2,457円( 2,703円 )

在庫品1日目

当日出荷可能

250
50
22

1個

2,996円( 3,296円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・汎用的な定番の朝顔ハンドルです。【材質】・鋳鉄(HT150相当)です。

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜1920〜5051～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
