ソリッドハンドル　軸穴固定タイプ

ソリッドハンドル　軸穴固定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 1.0平均満足度1.0 この商品のレビューをみる（1件）
通常価格(税別)
1,520円 ～ 4,329円
税込価格
1,672円 ～ 4,762円

【特長】・汎用的な定番のソリッドハンドルです。・軸穴固定タイプです。

詳細情報を確認する

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

＜アイセル×ミスミ＞安全面を考慮したマーキングユニットの調整機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定7件の候補があります。

Loading...

外形図・規格表

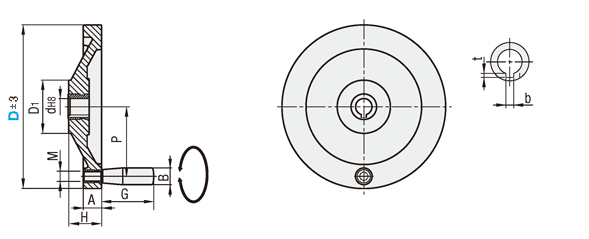

外形図

軸穴キー溝詳細
Typeハンドルブッシュグリップ取付グリップグリップねじ部
[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質[ M ]材質[ S ]表面処理
C－PHSNフェノ－ル樹脂S45C亜鉛メッキ黄銅フェノ－ル樹脂機械構造用炭素鋼亜鉛メッキ

規格表

型式
C－PHSN100
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式HAD1dMPBGキー溝詳細質量
(g)		￥基準単価
TypeDbt
C－PHSN6320.513288624153231.4701,520
8021133010632.5153231.41101,520
10026154012640205041.82001,832
12530184612852226041.83902,232
160382153161068268052.35702,560
200402264181088268062.89903,184
25050.5277022121122810062.81,3804,329

型番リスト

表示件数:
  1. 1
型番
ハンドル 外径 D(mm)
ハンドル 厚さ(mm)
取付部 外径(φ)
丸穴径(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
63
20.5
28
8

1個

1,520円( 1,672円 )

在庫品1日目

当日出荷可能

80
21
30
10

1個

1,520円( 1,672円 )

在庫品1日目

当日出荷可能

100
26
40
12

1個

1,832円( 2,015円 )

在庫品1日目

当日出荷可能

125
30
46
12

1個

2,232円( 2,455円 )

在庫品1日目

当日出荷可能

160
38
53
16

1個

2,560円( 2,816円 )

在庫品1日目

当日出荷可能

200
40
64
18

1個

3,184円( 3,502円 )

在庫品1日目

当日出荷可能

250
50.5
70
22

1個

4,329円( 4,762円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・汎用的な定番のソリッドハンドルです。・軸穴固定タイプです。

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜1920〜5051～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ソリッドハンドル　軸穴固定タイプ

ソリッドハンドル　軸穴固定タイプ

    スポークハンドル　軸穴固定タイプ

    スポークハンドル　軸穴固定タイプ

      収納ソリッドハンドル

      収納ソリッドハンドル

        収納角穴ハンドル

        収納角穴ハンドル

          樹脂ローレットハンドル　タップ無しタイプ

          樹脂ローレットハンドル　タップ無しタイプ

            エンプラディスクハンドル車 EDH-F

            エンプラディスクハンドル車 EDH-F

              ツインスポークハンドル車 TW-F

              ツインスポークハンドル車 TW-F

                クランクハンドル －3玉ハンドル－

                クランクハンドル －3玉ハンドル－

                  ツーアームハンドル（オーバルグリップ） TA

                  ツーアームハンドル（オーバルグリップ） TA

                    エンプラディスクハンドル車 EDH-R

                    エンプラディスクハンドル車 EDH-R

                      ボアードクランクハンドル BCH-R

                      ボアードクランクハンドル BCH-R

                        ツインスポークハンドル車 TW

                        ツインスポークハンドル車 TW

                          グリル ノブ（回転グリップ付き）（GHｰN）

                          グリル ノブ（回転グリップ付き）（GHｰN）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ 小西製作所 小西製作所 FLAIR（フレア） 小西製作所 小西製作所 小西製作所 小西製作所 イマオコーポレーション
                            通常価格 1,520円～ 1,190円～ 2,513円～ 4,499円～ 595円～ 9,050円～ 7,160円～ 3,344円～ 8,688円～ 2,859円～ 2,969円～ 2,879円～ 1,955円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 2日目   2日目～   在庫品1日目   当日出荷可能 3日目   2日目   2日目   2日目   在庫品1日目～   当日出荷可能
                            環境対応 RoHS非対応 RoHS非対応 RoHS非対応 RoHS対応（10物質） RoHS非対応 - - - - - - - -
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし - - - - - - - -
                            ハンドル 種類 ソリッド形 スポーク ソリッド形 収納角穴 ローレット ディスク/ローレット形 スポーク/朝顔形 クランクハンドル ツーアーム ディスク/ローレット形 クランクハンドル スポーク/朝顔形 ディスク/ローレット形
                            ハンドル 材質 フェノール フェノール フェノール 強化ナイロン(ガラス繊維入り) ナイロン6 艶消し黒色ポリプロピレン樹脂PP 艶消し黒色ポリプロピレン樹脂PP 亜鉛ダイカスト 黒色ナイロン樹脂PA6（ガラス繊維強化） 艶消し黒色ポリプロピレン樹脂PP 黒色フェノール樹脂 艶消し黒色ポリプロピレン樹脂PP ポリプロピレンつや消しブラック
                            内径軸穴形状 穴+キー溝 穴+キー溝 穴+キー溝 角穴 丸穴 センター穴 センター穴 丸穴(通し穴) 丸穴(通し穴) センター穴 丸穴(通し穴) センター穴 軸穴(止まり穴)
