収納ソリッドハンドル

収納ソリッドハンドル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 収納ソリッドハンドル
  • 収納ソリッドハンドル
  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
2,513円 ～ 3,990円
税込価格
2,764円 ～ 4,389円

【特長】・汎用的な定番の収納ソリッドハンドルです。【材質】・フェノールです。

詳細情報を確認する

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ベルトニップ搬送

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

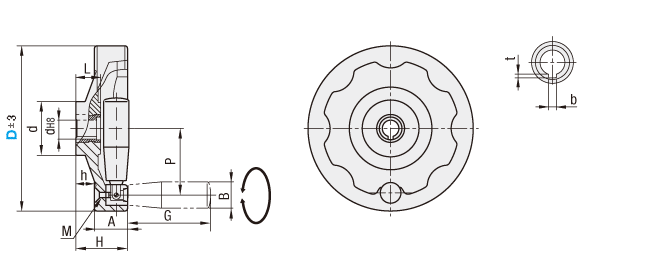

外形図・規格表

軸穴キー溝詳細

■特長：グリップを折り畳んで保管することができます。
Typeハンドルブッシュグリップグリップ取付グリップねじ部付属　皿ねじ
[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理
C-PHSFMフェノ－ル樹脂S45C四三酸化鉄皮膜フェノ－ル樹脂黄銅S45C亜鉛メッキ普通炭素鋼亜鉛メッキ

規格表

型式
C-PHSFM100
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式HAdd1LhPBGM軸穴詳細質量
(g)		￥基準単価
TypeDbt
C-PHSFM100392540122214382250441.83402,513
125443045122214482563641.85003,003
160543252162422682680652.37203,346
2005634601829228328100662.811003,990

型番リスト

表示件数:
  1. 1
型番
ハンドル 外径 D(mm)
ハンドル 厚さ(mm)
取付部 外径(φ)
丸穴径(φ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
44
40
12

1個

2,513円( 2,764円 )

在庫品1日目

当日出荷可能

125
44
45
12

1個

3,003円( 3,303円 )

在庫品1日目

当日出荷可能

160
54
52
16

1個

3,346円( 3,681円 )

在庫品1日目

当日出荷可能

200
56
60
18

1個

3,990円( 4,389円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・汎用的な定番の収納ソリッドハンドルです。【材質】・フェノールです。

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜45〜910〜1920〜5051～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
