アルミ楕円取手
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 455円 ～ 756円
- 税込価格
- 501円 ～ 832円
【特長】・楕円形状で握り易い取っ手です。【材質】アルミ合金。
(i)ご注意
- 薄いプレートに取り付ける際、ねじを強く締めすぎるとプレートが曲がる恐れがあります。ご注意ください。
- 本製品はRoHS非対応になります。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

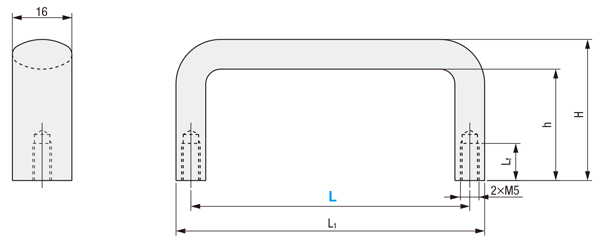

外形図・規格表
[ ! ]取付ねじM5は並目です。
| Type | [ M ]材質 | [ S ]表面処理 |
| C-UABL | アルミ合金 | 焼付塗装(シルバー) |
| C-UABR | 焼付塗装(黒) |
規格表
| 型式 |
| C-UABL125 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Ｌ1 | Lf | H | h | 質量 (g) | ￥基準単価 | ||
| Type | L | C-UABL | C-UABR | |||||
| C-UABL (アルミ シルバー) C-UABR (アルミ 黒色) | 100 | 108 | 10 | 38 | 30 | 40 | 455 | 553 |
| 125 | 133 | 45 | 511 | 644 | ||||
| 150 | 158 | 55 | 567 | 756 | ||||
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | 【C-VALUE】 アルミ楕円取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | 楕円タイプ | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | めねじ | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
規格外品サービスのご案内
■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
型番リスト
- 表示件数:
| 型番 |
取付ピッチ(mm) |
ピッチ寸法（L）(mm) |
取手色 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
～100
|
100
|
シルバー
| 1個 | 455円(
501円
) | 在庫品1日目 当日出荷可能 | |
101～150
|
125
|
シルバー
| 1個 | 511円(
562円
) | 在庫品1日目 当日出荷可能 | |
101～150
|
150
|
シルバー
| 1個 | 567円(
624円
) | 在庫品1日目 当日出荷可能 | |
～100
|
100
|
黒
| 1個 | 553円(
608円
) | 在庫品1日目 当日出荷可能 | |
101～150
|
125
|
黒
| 1個 | 644円(
708円
) | 在庫品1日目 当日出荷可能 | |
101～150
|
150
|
黒
| 1個 | 756円(
832円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】・楕円形状で握り易い取っ手です。【材質】アルミ合金。
(i)ご注意
- 薄いプレートに取り付ける際、ねじを強く締めすぎるとプレートが曲がる恐れがあります。ご注意ください。
- 本製品はRoHS非対応になります。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
