ミスミ

ミスミ

鋳物蝶番

鋳物蝶番

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 鋳物蝶番
  • 鋳物蝶番
  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（6件）
通常価格(税別)
686円 ～ 910円
税込価格
755円 ～ 1,001円

【特長】・汎用性の高い定番の平型蝶番です。【本体材質】亜鉛ダイカスト

詳細情報を確認する

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

エア機器BOX化

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

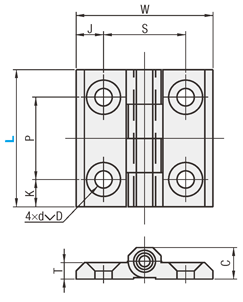

外形図・規格表


 [ M ]材質[ S ]表面処理
羽根軸羽根軸
①C－HHSZDZDC1SPCC焼付塗装(シルバー)ニッケルメッキ
②C－HHSZB焼付塗装(黒)


規格表

型式
C－HHSZD50
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式WKPJSTCdD質量
(g)		￥基準単価
TypeLキリサラザグリC－HHSZDC－HHSZB
C－HHSZD
C－HHSZB		40407.5257.525595.310.245686686
505010301030611.56.312.490804804
6060123612368158.416.5165910910
[ ! ] 最大開閉角度は180°になります。


製品仕様

・最大開閉角度は約180度です。

各商品特徴

■蝶番種類

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

【C-VALUE】鋳物蝶番 関連画像1_蝶番種類

【C-VALUE】鋳物蝶番 関連画像2_蝶番種類

【C-VALUE】鋳物蝶番 関連画像3_蝶番種類

【C-VALUE】鋳物蝶番 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用




関連商品

商品名【C-VALUE】鋳物蝶番長蝶番平型蝶番 ステンレス蝶番/
スチール蝶番		スチール溶接蝶番ステンレス段付蝶番
写真

【C-VALUE】鋳物蝶番 関連画像1_関連商品

【C-VALUE】鋳物蝶番 関連画像2_関連商品

【C-VALUE】鋳物蝶番 関連画像3_関連商品

【C-VALUE】鋳物蝶番 関連画像4_関連商品

【C-VALUE】鋳物蝶番 関連画像5_関連商品

【C-VALUE】鋳物蝶番 関連画像6_関連商品

平蝶番種類角板形長蝶番角板形角板形角板形段差付形（両折）
取付方法ねじ止め溶接ねじ止めねじ止め溶接ねじ止め

平蝶番・リーフ形蝶番 全商品リストは こちら

注意事項

  • 特注対応については製作不可となります。

型番リスト

表示件数:
  1. 1
型番
特性・用途
長さL(mm)
幅 (W)(mm)
本体表面処理
材質証明書：表面処理
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
反射防止
40
40
焼付塗装(黒)
羽根：焼付塗装(黒)|軸：ニッケルメッキ

1個

686円( 755円 )

在庫品1日目

当日出荷可能

反射防止
50
50
焼付塗装(黒)
羽根：焼付塗装(黒)|軸：ニッケルメッキ

1個

804円( 884円 )

在庫品1日目

当日出荷可能

反射防止
60
60
焼付塗装(黒)
羽根：焼付塗装(黒)|軸：ニッケルメッキ

1個

910円( 1,001円 )

在庫品1日目

当日出荷可能

該当なし
40
40
焼付塗装(シルバーメタリック)
羽根：焼付塗装(シルバー)|軸：ニッケルメッキ

1個

686円( 755円 )

在庫品1日目

当日出荷可能

該当なし
50
50
焼付塗装(シルバーメタリック)
羽根：焼付塗装(シルバー)|軸：ニッケルメッキ

1個

804円( 884円 )

在庫品1日目

当日出荷可能

該当なし
60
60
焼付塗装(シルバーメタリック)
羽根：焼付塗装(シルバー)|軸：ニッケルメッキ

1個

910円( 1,001円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】・汎用性の高い定番の平型蝶番です。【本体材質】亜鉛ダイカスト

(i)ご注意

  • 本製品はRoHS非対応になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜45〜910〜1920〜5051～
値引率基準単価5％10％15％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
