アジャストホース　ノズル単体

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1542

当日出荷可能

評価 4.8平均満足度4.8 この商品のレビューをみる（8件）この商品のFAQをみる(1件)

通常価格(税別): 470円～ 1,200円

税込価格: 517円～ 1,320円

◆特徴：アジャストホースのノズル部分は５種類からご選定頂けます。 ◆関連商品...

詳細情報を確認する

種類：

アジャストホース
材質：

ポリアセタール
アジャストホースパーツ：

ノズル単体

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定22件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

HAKD■形状A（A1・A2・A3）アジャストホース　ノズル単体:関連画像

ホース呼び	A1						A2						A3
ホース呼び	C	C1	D	d1	d2	d3	C	C1	D	d1	d2	d3	C	C1	D	d1	d2	d3
2	30.0	16.0	16.0	1.6	4.9	7.0	30.0	19.0	16.0	3.2	6.3	9.6	35.0	25.5	16.0	6.3	9.6	11.0
3	33.0	19.0	21.0	6.3	9.5	13.0	39.0	28.0	21.0	9.5	13.0	15.0	33.0	22.0	21.0	12.7	15.0	16.0
4	37.5	24.5	24.5	6.6	10.5	12.5	37.5	24.5	24.5	9.5	12.5	15.5	37.5	24.5	24.5	12.5	17.0	19.0

■形状B（B1・B2・B3）アジャストホース　ノズル単体:関連画像

ホース呼び	B1					B2					B3
ホース呼び	C	C1	D	d1	d2	C	C1	D	d1	d2	C	C1	D	d1	d2
2	24.5	12.0	16.0	1.8	4.1	25.5	12.0	16.0	3.2	5.6	26.3	12.0	16.0	6.3	9.0
4	36.0	20.0	24.5	6.8	9.5	37.0	18.0	24.5	9.5	12.4	39.0	19.5	24.5	12.4	15.4

■形状C（C1・C2）アジャストホース　ノズル単体:関連画像

ホース呼び	C1		C2
ホース呼び	d1	F1	d1	F1
2	1.0	41.0	1.5	41.0

■形状D（D1）

ホース呼び	D1
ホース呼び	C	D	d1	d2	d3	d4
2	26.4	16	3.2	1.7	25.4	26.8
3	39	21	5	3	32	34
4	50.5	25	6	4.5	44.5	48

■形状M（M1・M2）アジャストホース　ノズル単体:関連画像

ホース呼び	M1					M2
	A	L	(H)	T	Rc （PT）	A	L	(H)	T	Rc （PT）

2	18.5	21	14	14	Rc1/8	22.5	25	17	10	Rc1/4

Type	[ M ]材質	耐熱温度

HAKD	ポリアセタール	80℃

薬品名	適/不適
溶剤類	〇
潤滑油	〇
水	〇
酸	×
アルカリ	×

規格表

型式	−	ノズル
HAKD2	−	A1

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ノズル		￥基準単価　1～20コ
Type	ホース呼び	形状	No.	A形状	B形状	C形状	D形状	M形状
HAKD	2	A B C D M	1	530	790	1,200	860	540
			2	530	790	1,200	-	640
			3	530	790	-	-	-
	3		1	470	-	-	540	-
			2	470	-	-	-	-
			3	470	-	-	-	-
	4		1	550	650	-	1,030	-
			2	550	650	-	-	-
			3	550	650	-	-	-

・パーツの取り付け・取り外しには専用工具のご使用を推奨いたします。（関連部品参照）

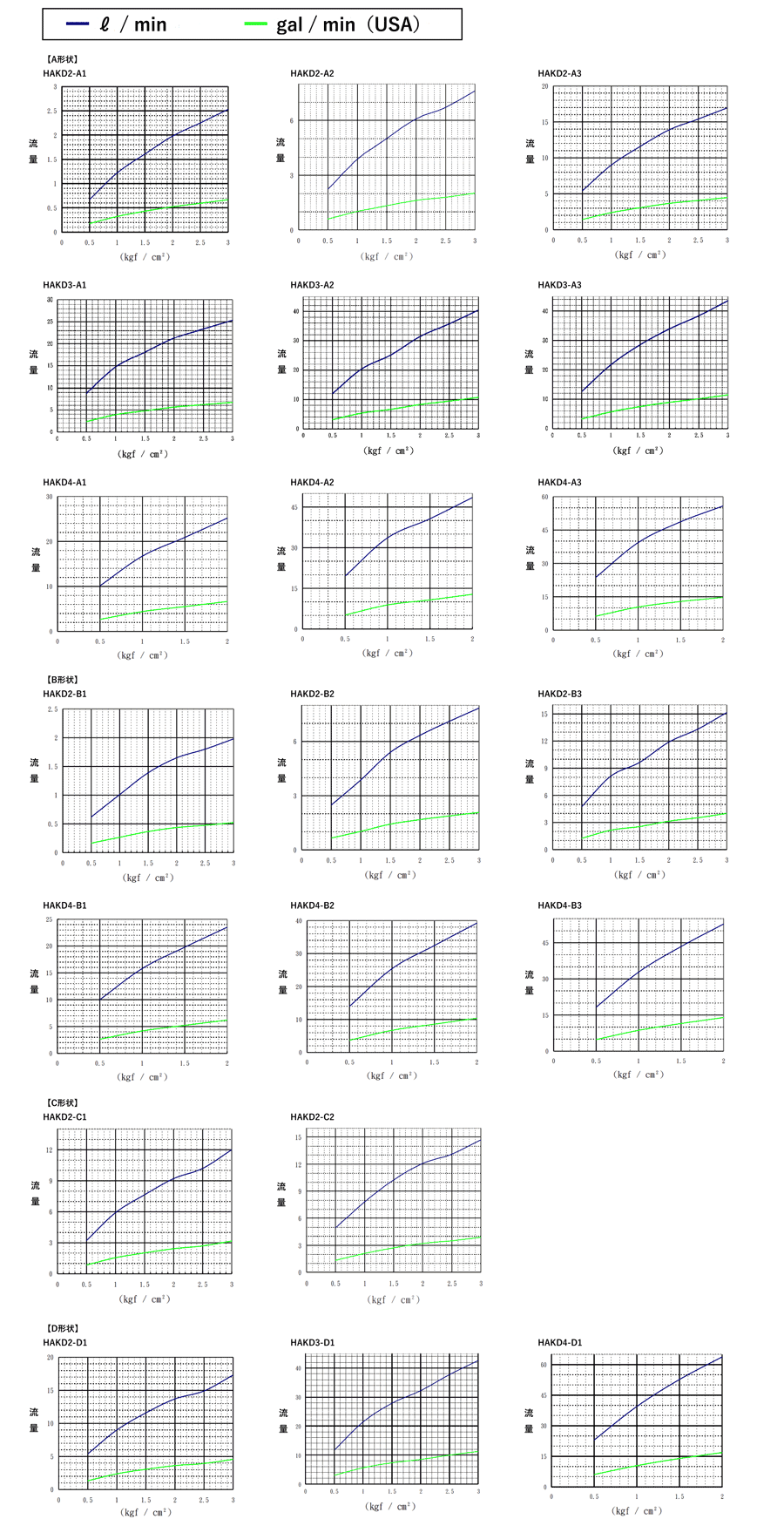

ノズル流量データ

型番リスト

表示件数:

型番	ホース内径(φ)	ノズル形状・No	対応ホース呼び径	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HAKD2-A1	2(6.3)	A1	2	10	1個	530円( 583円 )	在庫品1日目当日出荷可能
HAKD2-A2	2(6.3)	A2	2	10	1個	530円( 583円 )	在庫品1日目当日出荷可能
HAKD2-A3	2(6.3)	A3	2	10	1個	530円( 583円 )	在庫品1日目当日出荷可能
HAKD2-B1	2(6.3)	B1	2	10	1個	790円( 869円 )	在庫品1日目当日出荷可能
HAKD2-B2	2(6.3)	B2	2	10	1個	790円( 869円 )	在庫品1日目当日出荷可能
HAKD2-B3	2(6.3)	B3	2	10	1個	790円( 869円 )	在庫品1日目当日出荷可能
HAKD2-C1	2(6.3)	C1	2	10	1個	1,200円( 1,320円 )	在庫品1日目当日出荷可能
HAKD2-C2	2(6.3)	C2	2	10	1個	1,200円( 1,320円 )	在庫品1日目当日出荷可能
HAKD2-D1	2(6.3)	D1	2	10	1個	860円( 946円 )	在庫品1日目当日出荷可能
HAKD2-M1	2(6.3)	M1	2	10	1個	540円( 594円 )	在庫品1日目当日出荷可能
HAKD2-M2	2(6.3)	M2	2	10	1個	640円( 704円 )	在庫品1日目当日出荷可能
HAKD3-A1	3(8.5)	A1	3	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
HAKD3-A2	3(8.5)	A2	3	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
HAKD3-A3	3(8.5)	A3	3	10	1個	470円( 517円 )	在庫品1日目当日出荷可能
HAKD3-D1	3(8.5)	D1	3	10	1個	540円( 594円 )	在庫品1日目当日出荷可能
HAKD4-A1	4(12.7)	A1	4	10	1個	550円( 605円 )	在庫品1日目当日出荷可能
HAKD4-A2	4(12.7)	A2	4	10	1個	550円( 605円 )	在庫品1日目当日出荷可能
HAKD4-A3	4(12.7)	A3	4	10	1個	550円( 605円 )	在庫品1日目当日出荷可能
HAKD4-B1	4(12.7)	B1	4	10	1個	650円( 715円 )	在庫品1日目当日出荷可能
HAKD4-B2	4(12.7)	B2	4	10	1個	650円( 715円 )	在庫品1日目当日出荷可能
HAKD4-B3	4(12.7)	B3	4	10	1個	650円( 715円 )	在庫品1日目当日出荷可能
HAKD4-D1	4(12.7)	D1	4	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能

基本情報

◆特徴：アジャストホースのノズル部分は５種類からご選定頂けます。
◆関連商品
アジャストホース／セット品はこちらから
アジャストホース／ホース単体はこちらから
アジャストホース／コネクタ単品はこちらから
アジャストホース／取付工具はこちらから


"

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品アジャストホース　ノズル単体	アジャストホース　ホース単体	アジャストホース　コネクタ単体	クーラントホース　コネクタ単体 / ホース単体 / ノズル単体	アジャストホース	アジャストホース　取付工具	マグネットスタンド噴水ユニット付アーム長さ480MM	クーラントホース用専用取付工具	クーラントホースキット	クーラントライナー丸ノズル	クーラントライナー（フレアノズル）	ロックラインノズルフレアストレート	フラットエアノズル　標準タイプ　ABS樹脂製
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ECE（イー・シー・イー）	ミスミ	ミスミ	トラスコ中山	トラスコ中山	MSTコーポレーション	ミスミ
通常価格	470円～	580円～	470円～	530円～	-	5,720円	20,974円	5,720円	3,076円	540円～	829円～	1,446円～	1,240円
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	3日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	1日目～	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能
種類	アジャストホース	アジャストホース	アジャストホース	クーラントホース	アジャストホース	関連部品	アジャストホース	関連部品	クーラントホース	-	-	-	-
材質	ポリアセタール	ポリアセタール	ポリアセタール	樹脂	ポリアセタール	アルミニウム	銅	アルミニウム	樹脂	-	-	-	-
アジャストホースパーツ	ノズル単体	ホース単体	コネクタ単体	-	-	-	-	-	-	-	-	-	-

back next

アジャストホース　ノズル単体のレビュー

評価 4.8 平均満足度：4.8 8件のレビュー

星５

88%
星４

13%
星３

0%
星２

0%
星１

0%

レビューを書く

エアホースの交換で

評価 5.0満足度：5.02024/04/09

今使っているエアホースの先端で
もうワンサイズ小さいのがほしくてこちらに。
期待通りの吹き出しで助かりました。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

湿式設備の切削水制御用

評価 5.0満足度：5.02023/06/27

湿式設備の交換部品として購入。
短納期で届くので予備品を最小化できて重宝しています。

もっと読む閉じる

0人が参考にしています。

金型内へのエアーブロー

評価 5.0満足度：5.02022/03/29

フレキシブルに動かせるのがよい。先端も何種類かあり、使い分けできる。

もっと読む閉じる

0人が参考にしています。

先端

評価 4.0満足度：4.02021/03/27

ノズルの先端の形状を
変更したいときは
ミスミさんに類似の部品たくさん
あるので便利です

もっと読む閉じる

0人が参考にしています。

エアー先端

評価 5.0満足度：5.02019/10/21

金型冷却のエアーノズル先端に使用してます。
色々な形状の吹き出し口があり、用途に合わせて変更出来るため、
助かってます。
今後も購入していきます。

もっと読む閉じる

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Q ミスミ製以外のアジャストホースと繋ぐことは可能ですか: A

各社規格が若干異なるため、繋げた場合漏れや思わぬ不具合が発生する可能性があります
