８シリーズ（溝幅１０ｍｍ）用　アルミフレーム用先入れロックナット【1～100個入り】

８シリーズ（溝幅１０ｍｍ）用　アルミフレーム用先入れロックナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.3平均満足度4.3 この商品のレビューをみる（6件）
通常価格(税別)
59円 ～ 9,916円
税込価格
65円 ～ 10,908円

付属のセットスクリューで単体で位置固定が可能なアルミフレーム用ナットです。パネ...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ボビンストッカー

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

Loading...

外形図・規格表

  

単品型売り

パック売り

HNTC8（S10C相当）
SHNTC8（SUS304）		PACK−HNTC8（100個パック）
PACK−SHNTC8（100個パック）

参考締付トルク（N・m）  
 M S10C相当
823.5






[ M ]材質：S10C相当 [ S ]表面処理：三価クロメート


規格表

型式−M
HNTC8
PACK-HNTC8		−
−		8
8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M
（並目）		付属品￥基準単価￥スライド単価
1〜499コ500〜749750〜9991000〜1500
HNTC88ロック用M4×456534842
セットスクリュー1本
SHNTC88ロック用M4×4108959175
セットスクリュー1本
■パック販売　[ ! ]1パック100個入り
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M
（並目）		付属品￥基準単価(1～10パック)
パック価格1個当たりの価格
PACK-HNTC88ロック用M4×45,04850.5
セットスクリュー1本
PACK-SHNTC88ロック用M4×49,48994.9
セットスクリュー1本


仕様・概要

  • セットスクリューが付いているのでナット自体の固定が可能です。
  • パネルやカバーの取り外しが頻繁な場所で便利です。
  • ストッパはありません。

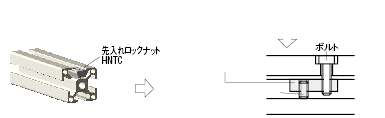

使用例

  • 本製品は先入れナットです。アルミフレームにあらかじめ入れてお使いください。
  • ナットの位置をセットスクリューで仮止めできます。

先入れ
ロックナット
HNTC

セットスクリュー
で仮止めを
します。

プレート

アルミフレーム

５シリーズ（溝幅６ｍｍ）用　アルミフレーム用先入れロックナット:関連画像

技術情報

参考締付トルク（N・m）
MS10C相当
823.5

各種アルミフレームとパネル・ブラケットを取り付けるときのボルト（Mサイズ-L寸法）

■8シリーズ（溝幅10mm）

溝幅フレーム角深さh対応ナットフレームに取り付けるパネル・ブラケットの厚さb（mm）
0.811.21.52344.5568.29101214
104012.58-4M4-12M4-15M4-20-M4-25
8-5M5-12M5-15M5-20M5-22M5-25
8-6M6-12M6-15M6-20M6-25
8-8-M8-15M8-20M8-25

■8-45シリーズ（溝幅10mm）

溝幅フレーム角深さh対応ナットフレームに取り付けるパネル・ブラケットの厚さb（mm）
0.811.21.52344.5568.29101214
1045138-4M4-12M4-15M4-20-M4-25
8-5M5-12M5-15M5-20M5-22M5-25
8-6M6-12M6-15M6-20M6-25
8-8-M8-15M8-20M8-25

選定サポート情報

■対応シリーズ

本製品は ミスミ製 8シリーズ（溝幅10mm）・ ミスミ製 8-45シリーズ（溝幅10mm）のアルミフレームに対応しております。

8シリーズ

８シリーズ（溝幅１０ｍｍ）４０・８０角アルミフレーム用先入れロックナット 関連画像1_対応シリーズ

8-45シリーズ

８シリーズ（溝幅１０ｍｍ）４０・８０角アルミフレーム用先入れロックナット 関連画像2_対応シリーズ
■先入れ/後入れの違い

・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。

８シリーズ（溝幅１０ｍｍ）４０・８０角アルミフレーム用先入れロックナット 関連画像1_先入れ/後入れの違い
後入れ：組立後に溝から装着が可能です。
８シリーズ（溝幅１０ｍｍ）４０・８０角アルミフレーム用先入れロックナット 関連画像2_先入れ/後入れの違い
■アルミフレームが詰まって取れなくなった場合

六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連部品

商品名アルミフレームブラケットブラインドジョイントフレームキャップ溝カバー
写真

8シリーズ（溝幅10mm）40・80角アルミフレーム用先入れロックナット 関連画像1_関連部品

8シリーズ（溝幅10mm）40・80角アルミフレーム用先入れロックナット 関連画像2_関連部品

8シリーズ（溝幅10mm）40・80角アルミフレーム用先入れロックナット 関連画像3_関連部品

8シリーズ（溝幅10mm）40・80角アルミフレーム用先入れロックナット 関連画像4_関連部品

8シリーズ（溝幅10mm）40・80角アルミフレーム用先入れロックナット 関連画像5_関連部品

8シリーズカタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
8-45シリーズカタログページ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

型番リスト

表示件数:
  1. 1
型番
特性・用途
本体材質
詳細材質
販売形態
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
[鉄] S10C相当
S10C相当
単品売り
S10C相当
三価クロメート
10

1個

59円( 65円 )

在庫品1日目

当日出荷可能

該当なし
[鉄] S10C相当
S10C相当
パック売り
S10C相当
三価クロメート
-

1パック

100個入り

5,275円( 5,803円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
[ステンレス] SUS304
SUS304
パック売り
SUS304
なし
-

1パック

100個入り

9,916円( 10,908円 )

在庫品1日目

当日出荷可能

耐食性・耐薬品
[ステンレス] SUS304
SUS304
単品売り
SUS304
なし
-

1個

113円( 124円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

付属のセットスクリューで単体で位置固定が可能なアルミフレーム用ナットです。パネルやカバーの取り外しが頻繁な場所で便利です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
●単品販売
数量区分標準対応個別対応
小口大口
数量1～15001501～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

８シリーズ（溝幅１０ｍｍ）用　アルミフレーム用先入れロックナット

８シリーズ（溝幅１０ｍｍ）用　アルミフレーム用先入れロックナット

    ８シリーズ（溝幅１０ｍｍ）用　アルミフレーム用板バネ付き後入れロックナット

    ８シリーズ（溝幅１０ｍｍ）用　アルミフレーム用板バネ付き後入れロックナット

      ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用先入れロックナット

      ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用先入れロックナット

        ８シリーズ（溝幅１０ｍｍ）アルミフレーム用先入れボルト

        ８シリーズ（溝幅１０ｍｍ）アルミフレーム用先入れボルト

          ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用先入れボルト

          ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用先入れボルト

            【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）アルミフレーム用先入れボルト

            【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）アルミフレーム用先入れボルト

              ５シリーズ（溝幅６ｍｍ）用　アルミフレーム用先入れロックナット

              ５シリーズ（溝幅６ｍｍ）用　アルミフレーム用先入れロックナット

                ８シリーズ（溝幅１０ｍｍ）アルミフレーム用後入れボルト

                ８シリーズ（溝幅１０ｍｍ）アルミフレーム用後入れボルト

                  ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用後入れ板バネ付きロックナット

                  ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用後入れ板バネ付きロックナット

                    ８シリーズ（溝幅１０ｍｍ）アルミフレーム用エコノミー後入れボルト

                    ８シリーズ（溝幅１０ｍｍ）アルミフレーム用エコノミー後入れボルト

                      ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用後入れボルト

                      ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用後入れボルト

                        ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト

                        ６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト

                          【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）アルミフレーム用後入れボルト

                          【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）アルミフレーム用後入れボルト
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 59円～ 68円～ 55円～ 256円 178円 510円～ 53円～ 153円 65円～ 89円 144円 70円 410円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            ナット種類 先入れナット 後入れナット 先入れナット Tボルト Tボルト Tボルト 先入れナット Tボルト 後入れナット Tボルト Tボルト Tボルト Tボルト
                            シリーズ ミスミ　8シリーズ（溝幅10mm） / ミスミ　8-45シリーズ（溝幅10mm） ミスミ　8シリーズ（溝幅10mm） / ミスミ　8-45シリーズ（溝幅10mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　8シリーズ（溝幅10mm） / ミスミ　8-45シリーズ（溝幅10mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　8シリーズ（溝幅10mm） / ミスミ　8-45シリーズ（溝幅10mm） ミスミ　5シリーズ（溝幅6mm） ミスミ　8シリーズ（溝幅10mm） / ミスミ　8-45シリーズ（溝幅10mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　8シリーズ（溝幅10mm） / ミスミ　8-45シリーズ（溝幅10mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　6シリーズ（溝幅8mm） ミスミ　8シリーズ（溝幅10mm） / ミスミ　8-45シリーズ（溝幅10mm）
                            ねじの呼び　M(mm) M8 M8 M6 M8 M6 M8 M5 M8 M6 M8 M6 M6 M8
                            機能 ロックナット ロックナット ロックナット 導電用 導電用 導電用 ロックナット 導電用 - 導電用 導電用 導電用 導電用

                            ８シリーズ（溝幅１０ｍｍ）用　アルミフレーム用先入れロックナットのレビュー

                            評価 4.3 平均満足度：4.3 6件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              17%
                            3. 星３
                              0%
                            4. 星２
                              17%
                            5. 星１
                              0%

                            低評価レビュー

                            着脱する樹脂カバーの固定用として
                            評価 2.0満足度：2.02021/02/13
                            固定できるナットとして便利ではあるが、ねじサイズがM8しかないのが残念。

                            もっと読む 閉じる

                            ミスミからのコメント

                            貴重なご意見ありがとうございます。
                            規格追加の案として、検討させて頂きます。
                            今後ともよろしくお願いいたします。

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            着脱する樹脂カバーの固定用として
                            評価 2.0満足度：2.02021/02/13
                            固定できるナットとして便利ではあるが、ねじサイズがM8しかないのが残念。

                            もっと読む 閉じる

                            ミスミからのコメント

                            貴重なご意見ありがとうございます。
                            規格追加の案として、検討させて頂きます。
                            今後ともよろしくお願いいたします。

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の作成
                            評価 5.0満足度：5.02021/10/23
                            卓上治具の作成に使用しています。取り外し可能な治具の取付位置確定用としていようしています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームと部材の固定に
                            評価 5.0満足度：5.02021/06/27
                            フレームを取り外した際に場所が変わってしまうのを防ぐ為にこちらを使用しました。狙い通りで全くズレないので重宝しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            架台ベースの組み立て部材
                            評価 5.0満足度：5.02018/11/06
                            特殊アンテナ架台基本材の固定ナットとして使用しています。
                            構成する部材のフレーム、ナット類が充実しているので使い勝手が良いです。

                            納期が早い事とスライド割引が嬉しいですね。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレームの固定
                            評価 5.0満足度：5.02017/12/21
                            位置決めが簡単にできるので非常に作業しやすいです。
                            価格も安いので満足です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            6件全て見る
