ＬＥＤバー照明 アルミフレーム溝用
- 当日出荷可能
- 通常価格(税別)
- 4,043円 ～ 13,283円
- 税込価格
- 4,447円 ～ 14,611円
【特長】組付け後のアルミフレームの溝内に取付でき、付属の留め具で固定可能です。
-
- 形状：
- バータイプアルミフレーム溝用
-
- IP（防塵防水）：
- IP67
-
- 発光色：
- 白色
-
- 取付方法：
- 留め具
-
- 入力電圧(V)：
- DC24
-
- 配光角(°)：
- 120
-
- 調光機能：
- 無
-
- 付属品：
- 留め具
-
- ケーブル/リード線径：
- AWG24
(i)ご注意
- 本商品の取扱説明書はこちらです。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
| ■照明本体 | |||||
| LEAL5 | LEAL6 | LEAL8 | リード線 白 + 黒 - | ||
 |  |  |
| ■留め具（付属品）詳細寸法 | ■ケーブル部詳細 | |||
| LEAL5用 | LEAL6用 | LEAL8用 |  | |
 |  |  | ||
[ ! ]以下のものが必要な場合はそれぞれのページをご覧ください。
ACアダプターはこちら、ON・OFFスイッチはこちら。
[ ! ]調光できません。調光タイプはこちらにてご選定ください
| 部品名 | [ M ]材質 | [ S ]表面処理 |
| 本体 | アルミ | アルマイト処理 |
| 発光面 | シリコン | − |
| 留め具 | ポリアミド | − |
| 取付けネジ | SUS304 | − |
| ケーブル | PVC | − |
規格表
| 型式 | − | L1 | − | 色 |
| LEAL5 | − | 490 | − | W |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L1＊ (全長) | 色 | P | L2 | 対応 フレーム | 取付け ネジ | LED 素子数 | 照度(ルクスlx) | 蛍光灯 照度比較 (参考) | 入力 電圧 (V) | 入力 電流 (mA) | 消費 電力 (W) | 温度範囲 (℃) | 色温度 (ケルビン K) | 配光角度 | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| Type | No. | lx/0.5m | lx/1m | 1～4コ | 5～9 | 10～50 | |||||||||||||||
| LEAL | 5 | 190 | W (白色) | 180 | 175 | 5シリーズ | M2×8 皿タッピングネジ | 7 | 210 | 60 | 6W～ | DC24 ±10％ | 70 | 1.68 | －10～45 | 5500 | 約120° | 16 | 3,675 | 3,486 | 3,308 |
| 340 | 330 | 325 | 14 | 370 | 120 | 10W～ | 140 | 3.36 | 32 | 5,250 | 4,988 | 4,736 | |||||||||
| 490 | 480 | 475 | 21 | 540 | 180 | 10W～ | 210 | 5.04 | 48 | 6,930 | 6,584 | 6,248 | |||||||||
| 640 | 630 | 625 | 28 | 700 | 240 | 20W～ | 280 | 6.72 | 64 | 8,400 | 7,980 | 7,581 | |||||||||
| 6 | 195 | 182.5 | 175 | 6シリーズ | M3×10 皿タッピングネジ | 7 | 210 | 60 | 6W～ | 70 | 1.68 | 26 | 3,780 | 3,591 | 3,413 | ||||||
| 345 | 332.5 | 325 | 14 | 370 | 120 | 10W～ | 140 | 3.36 | 52 | 5,460 | 5,187 | 4,925 | |||||||||
| 495 | 482.5 | 475 | 21 | 540 | 180 | 10W～ | 210 | 5.04 | 78 | 7,035 | 6,678 | 6,342 | |||||||||
| 645 | 632.5 | 625 | 28 | 700 | 240 | 20W～ | 280 | 6.72 | 104 | 8,610 | 8,180 | 7,770 | |||||||||
| 795 | 782.5 | 775 | 35 | 760 | 270 | 20W～ | 320 | 7.68 | 130 | 10,290 | 9,776 | 9,188 | |||||||||
| 945 | 932.5 | 925 | 42 | 820 | 300 | 20W～ | 390 | 9.36 | 156 | 11,970 | 11,372 | 10,605 | |||||||||
| 8 | 195 | 184.5 | 175 | 8シリーズ 8－45シリーズ | 7 | 210 | 60 | 6W～ | 70 | 1.68 | 46 | 3,885 | 3,686 | 3,497 | |||||||
| 345 | 334.5 | 325 | 14 | 370 | 120 | 10W～ | 140 | 3.36 | 92 | 5,565 | 5,282 | 5,019 | |||||||||
| 495 | 484.5 | 475 | 21 | 540 | 180 | 10W～ | 210 | 5.04 | 138 | 7,140 | 6,783 | 6,437 | |||||||||
| 645 | 634.5 | 625 | 28 | 700 | 240 | 20W～ | 280 | 6.72 | 184 | 8,715 | 8,274 | 7,854 | |||||||||
| 800 | 784.5 | 775 | 35 | 760 | 270 | 20W～ | 320 | 7.68 | 230 | 10,395 | 9,875 | 9,282 | |||||||||
| 950 | 934.5 | 925 | 42 | 820 | 300 | 20W～ | 390 | 9.36 | 276 | 12,075 | 11,471 | 10,700 | |||||||||
[ ! ]留め具をスライドさせて本体に取り付ける為、全長よりも両側約15mmずつ取付けスペースを確保してください。
[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
[ ! ]留め具単体、照明本体単体での取り扱いはございません。
型番リスト
- 表示件数:
| 型番 |
全長L1 |
取付ピッチ P(mm) |
対応フレーム | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
190
|
180
|
5シリーズ
| 10 | 1個 | 4,043円(
4,447円
) | 在庫品1日目 当日出荷可能 | |
340
|
330
|
5シリーズ
| 10 | 1個 | 5,775円(
6,353円
) | 在庫品1日目 当日出荷可能 | |
490
|
480
|
5シリーズ
| 10 | 1個 | 7,623円(
8,385円
) | 在庫品1日目 当日出荷可能 | |
640
|
630
|
5シリーズ
| 10 | 1個 | 9,240円(
10,164円
) | 在庫品1日目 当日出荷可能 | |
195
|
182.5
|
6シリーズ
| 10 | 1個 | 4,158円(
4,574円
) | 在庫品1日目 当日出荷可能 | |
345
|
332.5
|
6シリーズ
| 10 | 1個 | 6,006円(
6,607円
) | 在庫品1日目 当日出荷可能 | |
495
|
482.5
|
6シリーズ
| 10 | 1個 | 7,739円(
8,513円
) | 在庫品1日目 当日出荷可能 | |
645
|
632.5
|
6シリーズ
| 10 | 1個 | 9,471円(
10,418円
) | 在庫品1日目 当日出荷可能 | |
795
|
782.5
|
6シリーズ
| 10 | 1個 | 11,319円(
12,451円
) | 在庫品1日目 当日出荷可能 | |
945
|
932.5
|
6シリーズ
| 10 | 1個 | 13,167円(
14,484円
) | 在庫品1日目 当日出荷可能 | |
195
|
184.5
|
8・8-45シリーズ
| 10 | 1個 | 4,274円(
4,701円
) | 在庫品1日目 当日出荷可能 | |
345
|
334.5
|
8・8-45シリーズ
| 10 | 1個 | 6,122円(
6,734円
) | 在庫品1日目 当日出荷可能 | |
495
|
484.5
|
8・8-45シリーズ
| 10 | 1個 | 7,854円(
8,639円
) | 在庫品1日目 当日出荷可能 | |
645
|
634.5
|
8・8-45シリーズ
| 10 | 1個 | 9,587円(
10,546円
) | 在庫品1日目 当日出荷可能 | |
800
|
784.5
|
8・8-45シリーズ
| 10 | 1個 | 11,435円(
12,579円
) | 在庫品1日目 当日出荷可能 | |
950
|
934.5
|
8・8-45シリーズ
| 10 | 1個 | 13,283円(
14,611円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】組付け後のアルミフレームの溝内に取付でき、付属の留め具で固定可能です。
(i)ご注意
- 本商品の取扱説明書はこちらです。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
| ■取付方法（後入れでの取付が可能です。） | |||
| ①照明本体をアルミフレームの溝に入れる。 | ②留め具を両端から入れる。 | ③留め具のクチバシの長い方を90度時計回りに回転させ、 スライドさせる。 | ④付属のねじで留めて固定する。 |
 |  |  |  |
| [ ! ]留め具底面のねじをまたぐように配線を通します。配線をねじ込まないようにご注意ください。 | |||

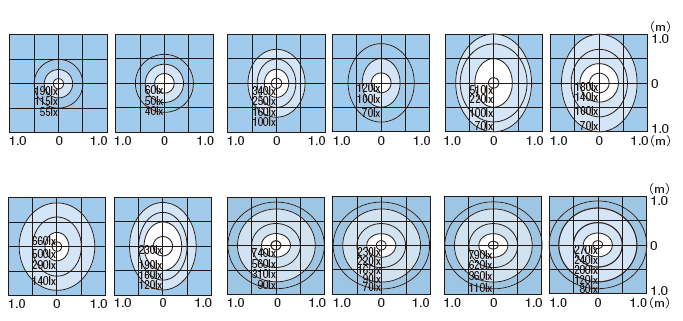

| ■照度データ（参考値） | ■発光スペクトル | ||
LEAL5ー190/LEAL□ー195 取付高さ0.5m 取付高さ1.0m LEAL5ー340/LEAL□ー345 取付高さ0.5m 取付高さ1.0m LEAL5ー490/LEAL□ー495 取付高さ0.5m 取付高さ1.0m  LEAL5ー640/LEAL□ー645 取付高さ0.5m 取付高さ1.0m LEAL6ー795/LEAL8ー800 取付高さ0.5m 取付高さ1.0m LEAL6ー945/LEAL8ー950 取付高さ0.5m 取付高さ1.0m |  | ||
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ＬＥＤバー照明 アルミフレーム溝用のレビュー
高評価レビュー
溝に入るのでスッキリして見た目もよいです。
次の希望としては、LEDの色違いや、赤/緑等の2色バージョンがあると
使用する用途が増えてよいと思います。
溝に入るのでスッキリして見た目もよいです。
次の希望としては、LEDの色違いや、赤/緑等の2色バージョンがあると
使用する用途が増えてよいと思います。
装置メンテナンス時に照明が邪魔にならなくて良いです。
後付であるため、設置も簡単です。
また、明るさについても問題なく使用できます。
ただ、固定する際の部品で照明の電源線が噛みこむ恐れがあるので、設置する際には注意が必要。
