耐食性に優れた粉体塗装のカバーパネルです。8色の中から塗装色をご選定出来ます。

詳細情報を確認する

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定10件の候補があります。

Loading...

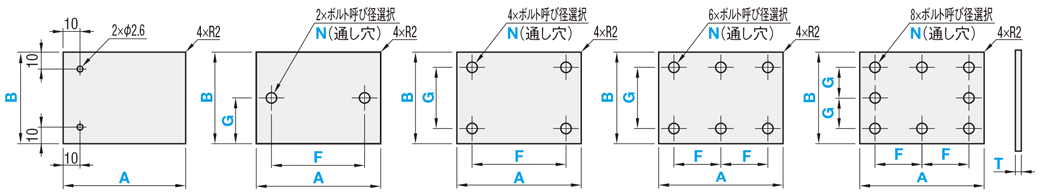

外形図・規格表

外形図

標準タイプ
PAPD

穴加工付タイプ
ー2穴ー  2H

ー4穴ー  4H

ー6穴ー  6H

ー8穴ー  8H


[ ! ]標準タイプは、塗装ハンドリング用φ2.6の穴が2つあきます。

[ ! ]丸穴の加工条件
a≧5 b≧2.5

穴加工詳細

N(通し穴)

ボルト
呼び径
34568
d3.54.55.56.59
■精度基準
A・B寸法公差±0.5
T寸法公差T0.8・1.21.62.0
公差+0.2

0

±0.2±0.25
dの公差±0.3
TypeT[ M ]材質[ S ]表面処理
PAPD0.8・1.2SPCC粉体塗装
1.6・2.0SPHC

規格表

■標準タイプ
型式ABT塗装色
PAPD6004000.8U2280D
■穴加工付タイプ
型式ABTFGボルト呼び径塗装色
PAPD4H8006001.2F700G500N6U2280D
■標準タイプ
型式指定1mm単位選択
TypeABT塗装色
PAPD200120020010000.8
1.2
1.6
2.0
U2570B
U2280D
U2290D
U2580B
U2785B
U2290B
UN95
UN10
■穴加工付タイプ
型式指定1mm単位選択指定1mm単位呼び径選択選択
Type呼びABTFGN塗装色
PAPD2H
4H
6H
8H
200120020010000.8
1.2
1.6
2.0
91191
(2H・4Hタイプ)

9595
(6H・8Hタイプ)
5995
(2Hタイプ)

9991
(4H・6Hタイプ)

9495
(8Hタイプ)
3
4
5
6
8
U2570B
U2280D
U2290D
U2580B
U2785B
U2290B
UN95
UN10
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

追加工
コード
追加工内容適用条件指定例\/1Code
XC通し穴を左端面より指定
〈丸穴の加工条件〉
XC=指定1mm単位
[ ! ]5≦XC≦1186

[ ! ](2H・4Hタイプ):
d/2+2.5≦XC≦A-F-d/2-2.5

[ ! ](6H・8Hタイプ):
d/2+2.5≦XC≦A-2F-d/2-2.5

[ NG ]標準タイプは適用不可
PAPD4H-800-600-1.2-F700-G500-N5-U2280D-XC10400
YC通し穴を下端面より指定
〈丸穴の加工条件〉
YC=指定1mm単位
[ ! ]5≦YC≦986

[ ! ](4H・6Hタイプ):
d/2+2.5≦YC≦B-G-d/2-2.5

[ ! ](8Hタイプ):
d/2+2.5≦YC≦B-2G-d/2-2.5

[ NG ]2Hタイプは適用不可
[ NG ]標準タイプは適用不可
PAPD4H-800-600-1.2-F700-G500-N5-U2280D-YC20400

関連リンク

規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。

規格外品サービスによくある質問

型番リスト

型番
種類
穴数
呼び径選択
塗装色 近似マンセル [UN]
塗装色 近似マンセル[U]
外形寸法 A(mm)
外形寸法 B(mm)
板厚 T(mm)
F(mm)
G(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
丸穴加工付タイプ
2H(2穴)
3 ~ 8
-
U2280D / U2290B / U2290D / U2570B / U2580B / U2785B
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 1191
5 ~ 995
10

1個

-( - )

5日目

丸穴加工付タイプ
2H(2穴)
3 ~ 8
10 ~ 95
-
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 1191
5 ~ 995
10

1個

-( - )

5日目

丸穴加工付タイプ
4H(4穴)
3 ~ 8
-
U2280D / U2290B / U2290D / U2570B / U2580B / U2785B
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 1191
5 ~ 995
10

1個

-( - )

5日目

丸穴加工付タイプ
4H(4穴)
3 ~ 8
10 ~ 95
-
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 1191
5 ~ 995
10

1個

-( - )

5日目

丸穴加工付タイプ
6H(6穴)
3 ~ 8
-
U2280D / U2290B / U2290D / U2570B / U2580B / U2785B
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 595
9 ~ 991
10

1個

-( - )

5日目

丸穴加工付タイプ
6H(6穴)
3 ~ 8
10 ~ 95
-
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 595
9 ~ 991
10

1個

-( - )

5日目

丸穴加工付タイプ
8H(8穴)
3 ~ 8
-
U2280D / U2290B / U2290D / U2570B / U2580B / U2785B
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 595
9 ~ 495
10

1個

-( - )

5日目

丸穴加工付タイプ
8H(8穴)
3 ~ 8
10 ~ 95
-
200 ~ 1200
200 ~ 1000
0.8 ~ 2
14 ~ 595
9 ~ 495
10

1個

-( - )

5日目

標準タイプ
穴無し(塗装ハンドリング用穴は2つあきます。)
-
-
U2280D / U2290B / U2290D / U2570B / U2580B / U2785B
200 ~ 1200
200 ~ 1000
0.8 ~ 2
-
-
10

1個

-( - )

5日目

標準タイプ
穴無し(塗装ハンドリング用穴は2つあきます。)
-
10 ~ 95
-
200 ~ 1200
200 ~ 1000
0.8 ~ 2
-
-
10

1個

-( - )

5日目

Loading...

詳細情報

基本情報

耐食性に優れた粉体塗装のカバーパネルです。8色の中から塗装色をご選定出来ます。

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービス​にて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■穴加工料金
穴加工付Type¥穴加工料金
2H210
4H420
6H630
8H840
[ ! ]穴加工付タイプは、標準タイプに穴加工料金を加えた金額になります。
(例)型式ABTFGボルト呼び径塗装色のとき
 PAPD4H5004001.2F400G300N6U2280D
(標準タイプ単価) +(穴加工料金) = 穴加工タイプ単価
2,170円 + 420円 = 2,590円
■標準タイプ単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式TA¥基準単価
B
2003003014004015005016006017007018008019009011000
PAPD0.8200 3001,2301,3401,5101,6801,7902,0902,1702,450
301 4001,3401,5401,7301,8102,1102,2202,4902,660
401 5001,5101,7301,8202,1402,2402,5302,7002,840
501 6001,6801,8102,1402,2402,5402,7302,8703,100
601 7001,7902,1102,2402,5402,7302,8903,1303,350
701 8002,0902,2202,5302,7302,8903,1403,3703,600
801 9002,1702,4902,7002,8703,1303,3703,6103,890
90110002,4502,6602,8403,1003,3503,6003,8904,120
100111002,6002,7803,0503,3103,5703,8604,1004,370
110112002,7302,9803,2603,5303,8204,0704,3604,700
1.2200 3001,5401,6901,8902,1002,2402,6102,7203,070
301 4001,6901,9302,1702,2702,6502,7703,1203,330
401 5001,8902,1702,2802,6802,8003,1703,3803,550
501 6002,1002,2702,6802,8003,1803,4103,5903,870
601 7002,2402,6502,8003,1803,4203,6103,9204,190
701 8002,6102,7703,1703,4103,6103,9304,2204,500
801 9002,7203,1203,3803,5903,9204,2204,5204,860
90110003,0703,3303,5503,8704,1904,5004,8605,150
100111003,2603,4903,8104,1404,4704,8305,1205,470
110112003,4103,7404,0704,4104,7805,0905,4505,880
1.6200 3001,8502,0302,2702,5202,6803,1303,2603,680
301 4002,0302,3102,6002,7203,1703,3203,7403,990
401 5002,2702,6002,7303,2103,3603,8004,0504,250
501 6002,5202,7203,2103,3603,8104,1004,3104,640
601 7002,6803,1703,3603,8104,1104,3304,6905,020
701 8003,1303,3203,8004,1004,3304,7005,0605,400
801 9003,2603,7404,0504,3104,6905,0605,4205,830
90110003,6803,9904,2504,6405,0205,4005,8306,170
100111003,9104,1804,5704,9605,3705,8006,1406,560
110112004,1004,4804,8805,2905,7306,1106,5307,060
2.0200 3002,2402,4002,6102,8202,9603,4903,6604,150
301 4002,4002,6502,8703,0603,6003,8104,3404,660
401 5002,6102,8703,0903,6603,9104,4504,8105,100
501 6002,8203,0603,6603,9404,5004,8905,2205,670
601 7002,9603,6003,9104,5004,9205,2805,7506,210
701 8003,4903,8104,4504,8905,2805,7906,2706,760
801 9003,6604,3404,8105,2205,7506,2706,7907,400
90110004,1504,6605,1005,6706,2106,7607,4007,980
100111004,4504,9405,5206,0906,6807,3207,9408,630
110112004,6905,3105,9106,5307,1707,8208,5509,380
数量スライド価格[ ! ]1円未満切り捨て) こちら
数量区分標準対応個別対応
小口大口大口
数 量1~3031~4950~100101~
値引率基準単価4%12%お見積り
出荷日通常+3日+5日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■塗装色の種類(塗装面のツヤは、UN95を除きすべて半ツヤになります。UN95のみ全ツヤです。)
:日本塗料工業会2007D版No.で指定
塗装色
U2570B
近似マンセル
No. 5Y7/1
U2280D
近似マンセル
No. 2.5Y8/2
U2290D
近似マンセル
No. 2.5Y9/2
U2580B
近似マンセル
No. 5Y8/1
U2785B
近似マンセル
No. 7.5Y8.5/1
U2290B
近似マンセル
No. 2.5Y9/1
UN95
近似マンセル
No. N9.5
UN10
近似マンセル
No. N1

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
