ハイトルクタイミングプーリ　Ｓ１４Ｍタイプ

ハイトルクタイミングプーリ　Ｓ１４Ｍタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

規格拡張のご案内歯数を28から56まで全ての歯数が選択出来るようになりました。...

詳細情報を確認する

(i)ご注意

  • フランジはカシメず、同封して出荷しております。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

上下にあるコンベヤの移載装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
プーリ・ベルト選定サイト

型番

未確定2,770件の候補があります。

Loading...

外形図・規格表

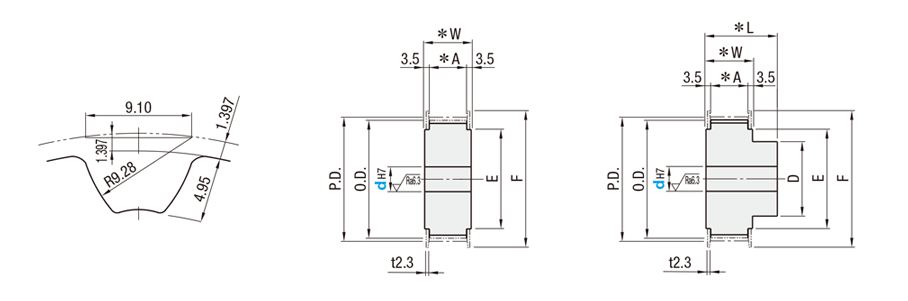

■S14Mタイプ
●プーリ形状
A形
B形
標準歯形
歯溝寸法は歯数によって若干変わります。(Pitch：14.0mm)
■ベルト呼び幅・寸法
mm呼び
S14M400S14M600
A4667
W5374
L(歯数28～43)7394
L(歯数44～56)7899
[ ! ]フランジはカシメず、付属して出荷致します。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]タップ穴が必要な場合、追加工TPをご利用下さい。(軸穴仕様H・N・C・Gのみ)
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

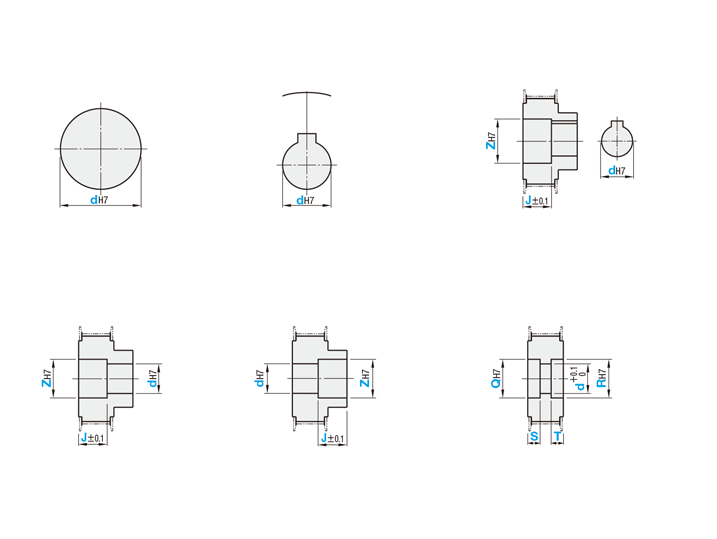

●軸穴仕様　軸穴仕様記号と各寸法を下表よりお選びください。　
H　丸穴
N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ
G　新JISキー溝穴＋段付穴
[ ! ]キー溝の詳細寸法はこちらをご覧下さい。
F　段付穴（ボス側ザグリ）
Y　両端段付穴

[ ! ]Z－d≧2
[ ! ]5.0≦J≦W－5.0
[ ! ]B形のみ適用
[ ! ]Z－d≧2
[ ! ]5.0≦J≧L－5.0
[ ! ]A形のみ適用
[ ! ]Q(R)－Y≧5
[ ! ]S＋T≦W－5.0
[ ! ]S(T)≧5.0

Typeベルト幅[ M ]材質＊[ S ]表面処理
40mm60mmプーリフランジ
[ ! ]付属品
S14M400S14M600
HTPTNF●●S45C相当S45C相当−
HTPMNF●●四三酸化鉄皮膜
＊材質は相当材に変更する場合があります。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・N・C)HTPTNF32−S14M400−A
B		−H40
G70
Z90
J90.0
(軸穴仕様：G・V・F)HTPMNF48−S14M600−−−−
(軸穴仕様：Y)HTPTNF56−S14M400−A−Y80    −Q120−R120−S20−T20
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		AB
軸穴仕様
H
丸穴
V・Y
段付穴		N・C・G
キー溝
タップ		H
丸穴
V・F
段付穴		N・C・G
キー溝
タップ
d　(～)1mm単位指定(・)選択
鉄
HTPTNF

HTPMNF		28S14M400

S14M600		A

B		30～7030～7030～6030～60124.78121.9890136101
2930～8030～7030～70129.23126.44100144111
30133.69130.90
3130～8530～75138.15135.35110152121
32142.60139.81
3330～9030～85147.06144.27120161131
34151.52148.72
3530～95155.97153.18165135
36160.43157.63172141
37164.88162.09
3835～10535～7035～9535～70169.34166.55135180150
39173.80171.00185155
40178.25175.46190161
4135～11035～100182.71179.92145200164
42187.17184.37
4335～115191.62188.83155208173
44196.08193.28
4540～12040～7040～11040～70200.54197.74160216180
46204.99202.20
47209.45206.65224190
48213.90211.11
4940～130218.36215.57235200
50222.82220.02
51227.27224.48
52231.73228.94250210
53236.19233.39
54240.64237.85
55245.10242.30260224
5640～150249.55246.76
[ NG ]軸穴仕様N・C・Gの場合、軸穴径31・32・46～49・51～54・56～59は製作できません。
[ ! ]軸穴仕様GでZ≦d＋キー高さのとき、Z寸部にもキー溝がつきます。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−(TP…etc.)
HTPMNF40−S14M400−A−H65            −NFC

Alterationsタップ穴追加フランジカットボスカット
CodeTPFCBC
Spec.

タップ穴を追加します。

dH7
軸穴内径		TPA
(タップ穴角度)		付属品
セットスクリュー		ザグリ径
30〜45M890°

120°		M8×69
M10M10×811
46〜65M10M10×811
M12M12×1014
66〜150M12M12×1014
M16M16×1518

[ ! ]軸穴仕様がH・N・C・Gの場合のみ適用

[ ! ]A形状の場合は歯部(A/2)、B形状は
ボス部((L−W)/2)にタップ穴を追加します。

[ ! ]A形状の場合は山を避けるために90°、120°近辺になります。

[ ! ]タップ深さはM×2となり、残り深さはザグリとなります。
タップ穴角度選択
90°　120°
指定方法
TP10－A90
フランジをカットして低くします。
FC：0.5mm単位指定
[ ! ]FC≧(O. D.)＋2
[ ! ]FC≦F−2
指定方法 FC185
ボスの長さを0.5mm単位でカットします。
[ ! ]3≦BC＜L－W

[ ! ]追加工TPと併用の場合、
M＋3≦BC＜L－W

指定方法 BC6.5
[ NG ]A形は適用不可
￥/1Code1,2008001,200

Alterations側面タップ穴側面通し穴
CodeQSC・QFC・QTCKSC・KFC・KTC
Spec.

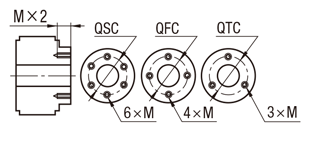

ボス側の側面にタップ穴を追加工します。(QSC、QFC、QTC：1mm単位指定)

[ ! ]肉厚条件 最低4mm
  A形：d＋M＋8≦QSC(QFC・QTC)≦E−(M＋8)
  B形：d＋M＋8≦QSC(QFC・QTC)≦D−(M＋8)
＊軸穴仕様G・Vの場合、dはZで計算してください。
(6カ所) (4カ所) (3カ所)

[ ! ]タップ下穴が貫通する
場合があります。

[ ! ]側面穴と歯面タップ穴が
干渉する場合 があります。
詳しくはCADでご確認下さい。

[ NG ]軸穴仕様がVの場合、タップ
下穴が段部に貫通する
ことがあります。

[ NG ]軸穴仕様がF・Y
の場合適用不可

M選択M5,M6,M8

Q□C選択穴加工位置（P.C.D.寸法）
をご指定ください。

指定方法QTC120－M8

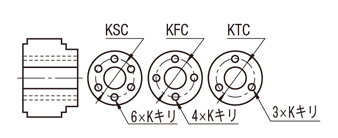

ボス側の側面に通し穴を追加工します。(KSC、KFC、KTC：1mm単位指定)
[ ! ]肉厚条件 最低4mm
  A形：d＋K＋8≦KSC(KFC・KTC)≦E−(K＋8)
  B形：d＋K＋8≦KSC(KFC・KTC)≦D−(K＋8)
＊軸穴仕様G・Vの場合、dはZで計算してください。
(6カ所) (4カ所) (3カ所)

[ ! ]軸穴仕様がVの場合、
通し穴が段部に貫通する
ことがあります。

[ ! ]側面穴と歯面タップ穴が
干渉する場合があります。
詳しくはCADで
ご確認下さい。

[ NG ]軸穴仕様がF・Y
の場合適用不可

K(通し穴径)選択
K12～K17(1mm単位指定)
K□C選択
穴加工位置（P.C.D.寸法）
をご指定ください。
指定方法
KSC80－K12
￥/1CodeQSC:2,000   QFC・QTC:1,400KSC:3,500   KFC・KTC:2,800

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 47
  8. 次へ
型番
使用ベルト幅(mm)
歯数(T)
プーリ形状
表面処理
丸穴 (H)[d](φ)
新JISキー溝穴 [N][d](φ)
新JISキー溝穴+段付穴 [G][d](φ)
旧JISキー溝穴+タップ (C)[d](φ)
段付穴 (V)[d](φ)
段付穴(ボス側ザグリ) (F)[d](φ)
両端段付穴 (Y)[d](φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
28
A形
四三酸化鉄皮膜
-
-
-
30 ～ 60
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
-
-
33 ～ 45
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
-
30 ～ 55
-
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
-
33 ～ 45
-
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
-
60 ～ 70
-
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
30 ～ 70
-
-
-
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
30 ～ 55
-
-
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
33 ～ 45
-
-
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
60 ～ 70
-
-
-
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
-
-
-
30 ～ 66
-
-
10

1個

-( - )

5日目

40
28
A形
四三酸化鉄皮膜
-
-
-
-
-
-
30 ～ 66
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
-
-
30 ～ 60
-
-
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
-
-
33 ～ 45
-
-
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
-
-
-
-
30 ～ 56
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
-
30 ～ 60
-
-
-
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
-
33 ～ 45
-
-
-
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
30 ～ 60
-
-
-
-
-
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
30 ～ 60
-
-
-
-
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
33 ～ 45
-
-
-
-
-
10

1個

-( - )

5日目

40
28
B形
四三酸化鉄皮膜
-
-
-
-
30 ～ 56
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
-
30 ～ 55
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
-
33 ～ 45
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
-
60 ～ 70
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
30 ～ 55
-
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
33 ～ 45
-
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
60 ～ 70
-
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
30 ～ 70
-
-
-
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
30 ～ 55
-
-
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
33 ～ 45
-
-
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
60 ～ 70
-
-
-
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
-
-
30 ～ 66
-
-
10

1個

-( - )

5日目

60
28
A形
四三酸化鉄皮膜
-
-
-
-
-
-
30 ～ 66
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
-
-
30 ～ 60
-
-
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
-
-
33 ～ 45
-
-
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
-
-
-
-
30 ～ 56
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
-
30 ～ 60
-
-
-
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
-
33 ～ 45
-
-
-
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
30 ～ 60
-
-
-
-
-
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
30 ～ 60
-
-
-
-
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
33 ～ 45
-
-
-
-
-
10

1個

-( - )

5日目

60
28
B形
四三酸化鉄皮膜
-
-
-
-
30 ～ 56
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
-
30 ～ 55
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
-
33 ～ 45
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
-
60 ～ 70
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
30 ～ 55
-
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
33 ～ 45
-
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
60 ～ 70
-
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
30 ～ 80
-
-
-
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
30 ～ 55
-
-
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
33 ～ 45
-
-
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
60 ～ 70
-
-
-
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
-
-
30 ～ 76
-
-
10

1個

-( - )

5日目

40
29
A形
四三酸化鉄皮膜
-
-
-
-
-
-
30 ～ 76
10

1個

-( - )

5日目

40
29
B形
四三酸化鉄皮膜
-
-
-
30 ～ 55
-
-
-
10

1個

-( - )

5日目

40
29
B形
四三酸化鉄皮膜
-
-
-
33 ～ 45
-
-
-
10

1個

-( - )

5日目

40
29
B形
四三酸化鉄皮膜
-
-
-
60 ～ 70
-
-
-
10

1個

-( - )

5日目

40
29
B形
四三酸化鉄皮膜
-
-
-
-
-
30 ～ 66
-
10

1個

-( - )

5日目

40
29
B形
四三酸化鉄皮膜
-
-
30 ～ 55
-
-
-
-
10

1個

-( - )

5日目

40
29
B形
四三酸化鉄皮膜
-
-
33 ～ 45
-
-
-
-
10

1個

-( - )

5日目

40
29
B形
四三酸化鉄皮膜
-
-
60 ～ 70
-
-
-
-
10

1個

-( - )

5日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 47
  8. 次へ

Loading...

詳細情報

基本情報

規格拡張のご案内歯数を28から56まで全ての歯数が選択出来るようになりました。関連商品ハイトルクタイミングベルト S14Mタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

  • フランジはカシメず、同封して出荷しております。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

■価格計算例
①H（丸穴）指定時
例：HTPTNF28-S14M400-A-H30
本体価格：8,610円＝8,610円
②P（タップ穴）指定時
例：HTPTNF28-S14M400-A-N30
本体価格：8,610円＋軸穴加工価格：3,500円＝12,110円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥本体価格￥軸穴加工価格
(本体価格＋)
Type歯数
HTPTNFHTPMNF
S14M400S14M600S14M400S14M600
A形B形A形B形A形B形A形B形N・C
V・F穴		G・Y穴
鉄
HTPTNF

HTPMNF		288,61010,26010,30012,36010,10012,33012,40014,9803,5004,900
299,18010,92011,07013,23010,92013,31013,49016,2803,5005,070
309,18010,92011,07013,23010,92013,31013,49016,2803,5005,070
319,94011,83012,09014,47011,94014,57014,88017,9703,6805,250
329,94011,83012,09014,47011,94014,57014,88017,9703,6805,250
3310,45012,43012,62015,10012,73015,55015,80019,0803,6805,430
3410,45012,43012,62015,10012,73015,55015,80019,0803,6805,430
3511,17013,28013,56016,21013,73016,81017,14020,7003,6805,600
3611,17013,28013,56016,21013,73016,81017,14020,7003,6805,600
3712,40014,71014,30017,08015,28018,66018,32022,1003,8505,780
3812,40014,71014,30017,08015,28018,66018,32022,1003,8505,780
3912,40014,71014,30017,08015,28018,66018,32022,1003,8505,780
4012,40014,71014,30017,08015,28018,66018,32022,1003,8505,780
4113,41015,83015,91018,95016,61020,23020,39024,5503,8506,120
4213,41015,83015,91018,95016,61020,23020,39024,5503,8506,120
4314,44017,20017,64021,11018,00022,39022,59027,6304,0206,480
4414,44017,20017,64021,11018,00022,39022,59027,6304,0206,480
4516,61019,74021,39025,41020,91026,02027,38033,3004,2007,170
4616,61019,74021,39025,41020,91026,02027,38033,3004,2007,170
4716,61019,74021,39025,41020,91026,02027,38033,3004,2007,170
4816,61019,74021,39025,41020,91026,02027,38033,3004,2007,170
4917,27020,48021,96026,06021,97027,34028,50034,6904,3807,350
5017,27020,48021,96026,06021,97027,34028,50034,6904,3807,350
5118,25020,48021,96026,06021,97027,34028,50034,6904,3807,350
5218,25020,48021,96026,06021,97027,34028,50034,6904,3807,350
5319,23022,73023,63027,97024,76030,85031,34038,1604,3807,700
5419,23022,73023,63027,97024,76030,85031,34038,1604,3807,700
5519,23022,73023,63027,97024,76030,85031,34038,1604,3807,700
5619,23022,73023,63027,97024,76030,85031,34038,1604,3807,700
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～45～1011～
値引率基準単価10%お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ハイトルクタイミングプーリ　Ｓ１４Ｍタイプ

ハイトルクタイミングプーリ　Ｓ１４Ｍタイプ

    【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ５Ｍタイプ

    【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ５Ｍタイプ

      【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ８Ｍタイプ

      【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ８Ｍタイプ

        【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ２Ｍタイプ

        【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ２Ｍタイプ

          ハイトルクタイミングプーリ P2Mタイプ

          ハイトルクタイミングプーリ P2Mタイプ

            【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ３Ｍタイプ

            【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ３Ｍタイプ

              【クリーン洗浄品】バックラッシレスプーリ　Ｓ８Ｍタイプ

              【クリーン洗浄品】バックラッシレスプーリ　Ｓ８Ｍタイプ

                【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ５Ｍタイプ

                【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ５Ｍタイプ

                  【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ８Ｍタイプ

                  【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ８Ｍタイプ

                    【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ２Ｍタイプ

                    【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ２Ｍタイプ

                      タイミングプーリ AT10タイプ

                      タイミングプーリ AT10タイプ

                        【クリーン洗浄品】タイミングプーリ　Ｔ１０タイプ

                        【クリーン洗浄品】タイミングプーリ　Ｔ１０タイプ

                          【クリーン洗浄品】タイミングプーリ　ＡＴ１０タイプ

                          【クリーン洗浄品】タイミングプーリ　ＡＴ１０タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   5日目～   5日目～   5日目～   3日目～   5日目～   6日目～   6日目～   6日目～   6日目   3日目～   6日目～   6日目～
                            環境対応 RoHS対応（10物質） - RoHS対応（10物質） - RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし - - - 該当なし - - - - - 該当なし - クリーン洗浄
                            種類 タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ
                            ベルト種類 S14M S5M S8M S2M P2M S3M S8M P5M P8M P2M AT10 T10 AT10
                            材質 S45C相当 - 超々ジュラルミン系アルミ合金 - - - 超々ジュラルミン系アルミ合金 アルミ合金 超々ジュラルミン系アルミ合金 高力アルミ合金 - アルミ合金 アルミ合金

                            ハイトルクタイミングプーリ　Ｓ１４Ｍタイプのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            設備
                            評価 5.0満足度：5.02022/07/21
                            この商品は自社に設置している設備の減速比を変更するために購入しました。元々設置されていたものより小型化することで、予定通りに変更することができました。変更後の設備稼働についても特に問題ないようです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
