焼付塗装板金　形状選定型

焼付塗装板金　形状選定型

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

焼付塗装板金に抜き穴や切り欠きの加工がお選びいただけます。1mm単位で選定いた...

詳細情報を確認する

  • 材質：
    スチール
  • 表面処理・塗装：
    焼付塗装
  • 材質（詳細）：
    SPCC
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SPCC
  • 材質証明書：表面処理：
    メラミン焼付塗装（下地塗装：粉体塗装）

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定26件の候補があります。

Loading...

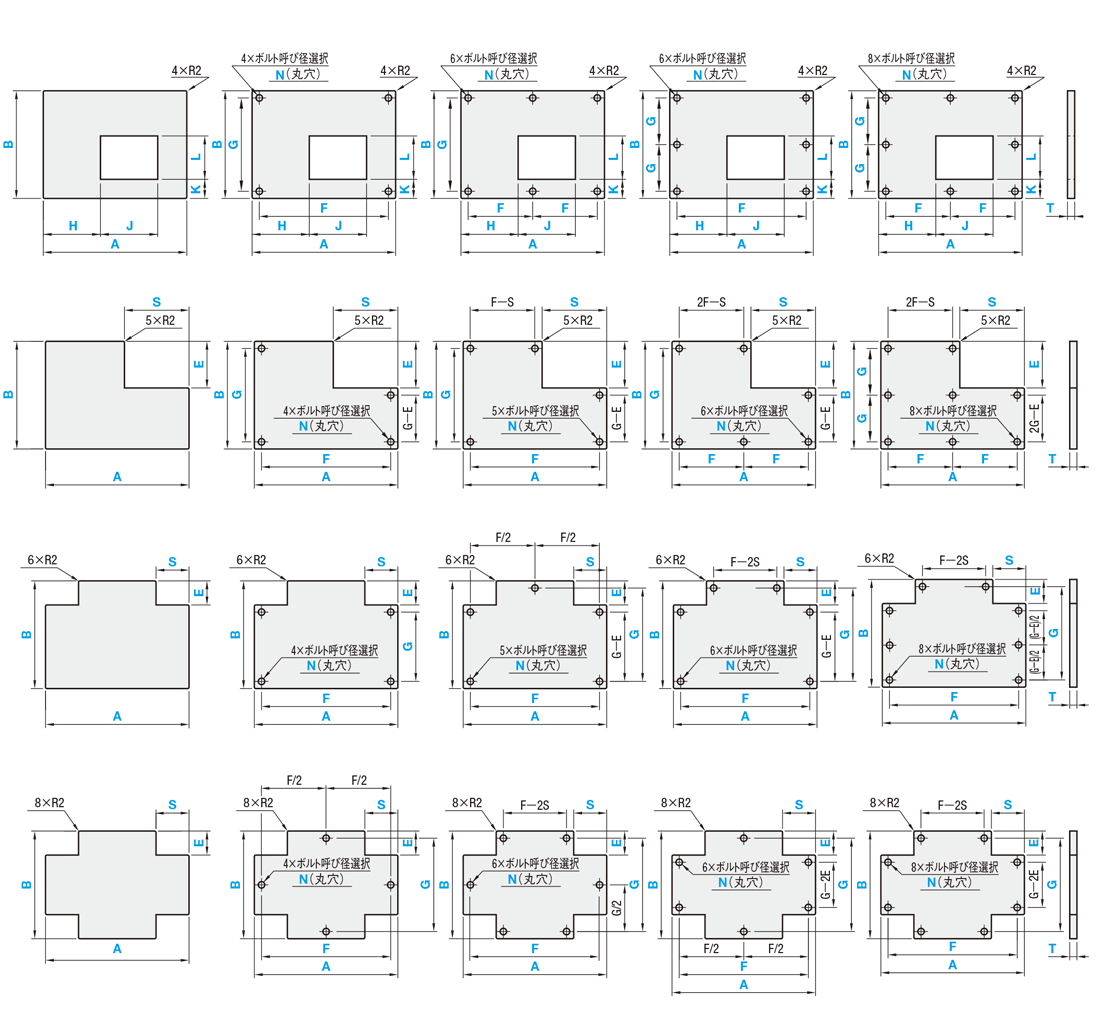

外形図

標準タイプ
形状：EPDSPHE

穴加工付タイプ
ー4穴ー4H

ー6穴ー6H

ー6穴ー6HV

ー8穴ー8H

形状：FPDSPHF

ー4穴ー4H

ー5穴ー5H

ー6穴ー6H

ー8穴ー8H

形状：GPDSPHG

ー4穴ー4H

ー5穴ー5H

ー6穴ー6H

ー8穴ー8H

形状：HPDSPHH

ー4穴ー4H

ー6穴ー6H

ー6穴ー6HV

ー8穴ー8H

焼付塗装板金　形状選定型:関連画像
材質表面処理
SPCCメラミン焼付塗装
（下地塗装：粉体塗装）
■精度基準
●A・B寸法公差
●Tの寸法公差		±0.5
T寸サイズ0.81.21.62.33.2
±0.2±0.2±0.2±0.25±0.3
穴加工詳細

N（通し穴）

ボルト
呼び径		34568
d3.54.55.56.59
[ ! ]F・Gで指定される丸穴の位置は、各辺のセンターより振り分けとなります。
[ ! ]穴の加工条件は、丸穴の接線から端面迄の距離、丸穴の接線間の距離共に5㎜が必要となります。

規格表

規格表

■標準タイプ
型式指定1㎜単位 選択指定1㎜単位選択塗装色
TYPEABTESHJKL
PDSPHE200～1200200～10000.8
1.2
1.6
2.3
3.2		--10～118010～118010～98010～98019色
PDSPHF10～98310～1183----
PDSPHG10～98310～585----
PDSPHH10～48510～585----
[ ! ]標準TYPEは、塗装ハンドリング用の穴（ｄ３）が2つあきます。
Tｄ３寸法
0.8・1.2・1.6・2.32.6
3.23.5
■穴加工付タイプ
型式指定1㎜単位選択指定1㎜単位ボルト呼び径選択選択塗装色
TYPE ABTESFGHJKLN(丸穴）
PDSPHE４H200～1200200～10000.8
1.2
1.6
2.3
3.2		--9～11869～98610～118010～118010～98010～9803
4
5
6
8		19色
６H
６HV
８H
PDSPHF４H10～97810～1186----
５H
６H
８H
PDSPHG４H10～97810～585----
５H
６H
８H
PDSPHH４H10～74310～593----
６H
６HV
８H
[ ! ]PDSPHEは、端面・通し穴の端から開口部までの距離が10㎜以上必要となります。

注文例

■標準タイプ
型式ーAーBーTーEーSーHーJーKーLー塗装色
PDSPHFー600ー400ー0.8ーE100ーS100         ーU2790B
■穴加工付タイプ
型式ーAーBーTーEーSーFーGーHーJーKーLーボルト呼び径ー塗装色
PDSPHF4Hー800ー600ー1.2ーE100ーS100 ーF550 ーG550        ーN5ーU2790B
PDSPHE8Hー900ー500ー2.3    ーF440ーG240ーH200ーJ500ーK200ーL150ーN6ーU2290D

型番リスト

表示件数:
  1. 1
型番
環境対応
特性・用途
種類
穴数
仕様
A(mm)
B(mm)
T(mm)
E(mm)
S(mm)
F(mm)
G(mm)
H(mm)
J(mm)
K(mm)
L(mm)
N
塗装色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
該当なし
穴加工付タイプ
4H(4穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
4H(4穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6H(6穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6H(6穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6HV(6穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6HV(6穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
8H(8穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
8H(8穴)
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
9 ～ 1186
9 ～ 986
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
-
-
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
-
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：E
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
-
-
-
-
10 ～ 1180
10 ～ 1180
10 ～ 980
10 ～ 980
-
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：F
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 983
10 ～ 1183
-
-
-
-
-
-
-
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：F
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 983
10 ～ 1183
-
-
-
-
-
-
-
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
4H(4穴)
形状：G
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 978
10 ～ 585
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
4H(4穴)
形状：G
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 978
10 ～ 585
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：G
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 983
10 ～ 585
-
-
-
-
-
-
-
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：G
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 983
10 ～ 585
-
-
-
-
-
-
-
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
4H(4穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
4H(4穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6H(6穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6H(6穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6HV(6穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
6HV(6穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
8H(8穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
穴加工付タイプ
8H(8穴)
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 743
10 ～ 593
9 ～ 1186
9 ～ 986
-
-
-
-
3 ～ 8
10 ～ 95
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 485
10 ～ 585
-
-
-
-
-
-
-
U0740X / U1770X / U2280D / U2290B / U2290D / U2570B / U2580B / U2790B / U3590B / U3960L / U3980H / U4270D / U5760C / U6570L / U6950T / U7530P
10

1個

-( - )

5日目

RoHS対応（10物質）
該当なし
標準タイプ
穴無し
形状：H
200 ～ 1200
200 ～ 1000
0.8 ～ 3.2
10 ～ 485
10 ～ 585
-
-
-
-
-
-
-
10 ～ 95
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

焼付塗装板金に抜き穴や切り欠きの加工がお選びいただけます。1mm単位で選定いただけます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 5 日目出荷

価格表

■標準タイプ単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式T
(素材係数）		A￥基準単価
B
200～300301～400401～500501～600601～700701～800801～900901～1000
PDSPHE0.8
(×0.8）
1.2
（×1.0)
1.6
(×1.2)
2.3
(×1.25）
3.2
(×1.5）		200～300
5,790
6,170
6,670
7,180
7,370
9,030
9,340
10,840
301～400
6,170
6,670
7,180
7,370
9,030
9,340
10,840
11,610
401～500
6,670
7,180
7,370
9,030
9,340
10,840
11,610
12,230
501～600
7,180
7,370
9,030
9,340
10,840
11,610
12,230
13,190
601～700
7,370
9,030
9,340
10,840
11,610
12,230
13,190
14,190
701～800
9,030
9,340
10,840
11,610
12,230
13,190
14,190
15,120
801～900
9,340
10,840
11,610
12,230
13,190
14,190
15,120
16,240
901～1000
10,840
11,610
12,230
13,190
14,190
15,120
16,240
17,010
1001～1100
11,610
12,230
13,190
14,190
15,120
16,240
17,010
18,010
1101～1200
12,230
13,190
14,190
15,120
16,240
17,010
18,010
19,440
PDSPHF0.8
(×0.8）
1.2
（×1.0)
1.6
(×1.2)
2.3
(×1.25）
3.2
(×1.5）		200～300
5,670
6,000
6,520
7,000
7,210
8,830
9,240
10,730
301～400
6,000
6,520
7,000
7,210
8,830
9,240
10,730
11,470
401～500
6,520
7,000
7,210
8,830
9,240
10,730
11,470
12,060
501～600
7,000
7,210
8,830
9,240
10,730
11,470
12,060
13,000
601～700
7,210
8,830
9,240
10,730
11,470
12,060
13,000
13,980
701～800
8,830
9,240
10,730
11,470
12,060
13,000
13,980
14,900
801～900
9,240
10,730
11,470
12,060
13,000
13,980
14,900
15,920
901～1000
10,730
11,470
12,060
13,000
13,980
14,900
15,920
16,730
1001～1100
11,470
12,060
13,000
13,980
14,900
15,920
16,730
17,730
1101～1200
12,060
13,000
13,980
14,900
15,920
16,730
17,730
19,150
PDSPHG0.8
(×0.8）
1.2
（×1.0)
1.6
(×1.2)
2.3
(×1.25）
3.2
(×1.5）		200～300
5,800
6,120
6,600
7,130
7,330
9,030
9,360
10,930
301～400
6,120
6,600
7,130
7,330
9,030
9,360
10,930
11,670
401～500
6,600
7,130
7,330
9,030
9,360
10,930
11,670
12,270
501～600
7,130
7,330
9,030
9,360
10,930
11,670
12,270
13,280
601～700
7,330
9,030
9,360
10,930
11,670
12,270
13,280
14,220
701～800
9,030
9,360
10,930
11,670
12,270
13,280
14,220
15,180
801～900
9,360
10,930
11,670
12,270
13,280
14,220
15,180
16,240
901～1000
10,930
11,670
12,270
13,280
14,220
15,180
16,240
17,050
1001～1100
11,670
12,270
13,280
14,220
15,180
16,240
17,050
18,060
1101～1200
12,270
13,280
14,220
15,180
16,240
17,050
18,060
19,480
PDSPHH0.8
(×0.8）
1.2
（×1.0)
1.6
(×1.2)
2.3
(×1.25）
3.2
(×1.5）		200～300
5,910
6,320
6,800
7,330
7,540
9,310
9,640
11,180
301～400
6,320
6,800
7,330
7,540
9,310
9,640
11,180
11,990
401～500
6,800
7,330
7,540
9,310
9,640
11,180
11,990
12,600
501～600
7,330
7,540
9,310
9,640
11,180
11,990
12,600
13,610
601～700
7,540
9,310
9,640
11,180
11,990
12,600
13,610
14,620
701～800
9,310
9,640
11,180
11,990
12,600
13,610
14,620
15,590
801～900
9,640
11,180
11,990
12,600
13,610
14,620
15,590
16,730
901～1000
11,180
11,990
12,600
13,610
14,620
15,590
16,730
17,540
1001～1100
11,990
12,600
13,610
14,620
15,590
16,730
17,540
18,540
1101～1200
12,600
13,610
14,620
15,590
16,730
17,540
18,540
20,040
■穴加工料金
穴加工付
Type		￥ボルト呼び穴加工料金
N（丸穴）
４H600
５H700
６H800
６HV
８H1,200
[ ! ]この製品の単価は、表中に記載されている価格に素材係数を掛けた金額になります。
（例）型式-A-B-T-E-S-塗装色のとき(表中価格）×（素材係数）＝標準タイプ単価
 PDSPHF-500-400-1.6-E100-S100-U2280D 7,000×1.2＝8,400円(1円単位は切り捨て）
[ ! ]穴加工付きタイプは、標準タイプに穴加工料金を加えた金額になります。
（例）型式-A-B-T-E-S-F-G-ボルト呼び径-塗装色
 PDSPHF4H-500-400-1.2-E50-S50-F400-G300-N6-U2280Dのとき
 （標準タイプ単価）＋（穴加工料金）＝穴加工タイプ単価
 (7,000円×1.0）＋600円＝7,600円

概要・仕様

仕様・概要

■塗装色の種類（塗装面のツヤは、すべて半ツヤになります。）：日本塗料工業会2007D版No.で指定

塗装色（19 色）

          UN10
近似マンセル
No. N1
U2570B
近似マンセル
No. 5Y7/1		U2280D
近似マンセル
No. 2.5Y8/2		U2290D
近似マンセル
No. 2.5Y9/2		U2580B
近似マンセル
No. 5Y8/1		U2790B
近似マンセル
No. 7.5Y9/1		U0740X
近似マンセル
No. 7.5R4/14
U2290B
近似マンセル
No. 2.5Y9/1		U3590B
近似マンセル
No. 5GY9/1		U3980H
近似マンセル
No. 10GY8/4		U4270D
近似マンセル
No. 2.5G7/2		U3960L
近似マンセル
No. 10GY6/6		UN95
近似マンセル
No. N9.5
U1770X
近似マンセル
No. 7.5YR7/14		U5760C
近似マンセル
No. 7.5BG6/1.5		U6570L
近似マンセル
No. 5B7/6		U6950T
近似マンセル
No. 10B5/10		U7530P
近似マンセル
No. 5PB3/8		UN70
近似マンセル
No. N7
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

焼付塗装板金　形状選定型

焼付塗装板金　形状選定型

    焼付塗装板金

    焼付塗装板金

      塗装パネル－丸穴タイプ－

      塗装パネル－丸穴タイプ－

        カバーパネル　－複合板－

        カバーパネル　－複合板－

          カバーパネル　－板金－

          カバーパネル　－板金－

            塗装パネルー形状選定タイプー

            塗装パネルー形状選定タイプー

              ソフトエッジ付合板

              ソフトエッジ付合板

                【穴加工無料】塗装パネル平型　スチール

                【穴加工無料】塗装パネル平型　スチール

                  焼付塗装板金　換気穴付タイプ

                  焼付塗装板金　換気穴付タイプ

                    ゴム片面貼付合板

                    ゴム片面貼付合板

                      焼付塗装板金　両扉タイプ

                      焼付塗装板金　両扉タイプ

                        非汚染性クロロプレンゴムシート

                        非汚染性クロロプレンゴムシート

                          カバーパネル 板金（アルミ・ステンレス）ー形状選定タイプー

                          カバーパネル 板金（アルミ・ステンレス）ー形状選定タイプー
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 5日目   5日目   5日目   3日目   1日目～   5日目   5日目   5日目   5日目   3日目～   8日目   3日目   5日目
                            材質 スチール スチール スチール - - スチール 合板 - スチール 合板 スチール - -
                            表面処理・塗装 焼付塗装 焼付塗装 粉体塗装 焼付塗装 - 粉体塗装 なし - 焼付塗装 なし 焼付塗装 - -
                            材質（詳細） SPCC SPCC - - - - - - SPCC 積層合板(ポプラ)+クロロプレン合成ゴム SPCC - -
                            材質証明書 対象 対象 対象外 対象 対象 対象外 対象 - 対象 対象 対象 - 対象
                            材質証明書：材質 SPCC SPCC - - - - - - SPCC 本体：積層合板(ポプラ)|ゴム部：クロロプレン合成ゴム SPCC - -

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            焼付塗装板金　形状選定型のレビュー

                            この商品のレビューはありません レビューを書く

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            天板・合板・カバーパネルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
