仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

【自動】ＸＹ軸　リニアボール　－ストローク30～75－

【自動】ＸＹ軸　リニアボール　－ストローク30～75－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【自動】ＸＹ軸　リニアボール　－ストローク30～75－
  • 【自動】ＸＹ軸　リニアボール　－ストローク30～75－
  • 【自動】ＸＹ軸　リニアボール　－ストローク30～75－
  • 【自動】ＸＹ軸　リニアボール　－ストローク30～75－
  • 【自動】ＸＹ軸　リニアボール　－ストローク30～75－
  • 【自動】ＸＹ軸　リニアボール　－ストローク30～75－
評価 2.0平均満足度2.0 この商品のレビューをみる（1件）
通常価格(税別)
163,800円 ～ 455,000円
税込価格
180,180円 ～ 500,500円

【特長】高剛性・幅コンパクトで移動量30～75mmに対応した自動XY軸ステージ...

詳細情報を確認する

(i)ご注意

  • 【仕様変更のご案内】2025年1月出荷分より一部仕様(位置決めピン用穴追加、ベアリングプレート・コネクタケースの形状)が変更されます。
    詳細は[詳細情報]タブの[概要・仕様]にてご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定434件の候補があります。

Loading...

外形図・規格表

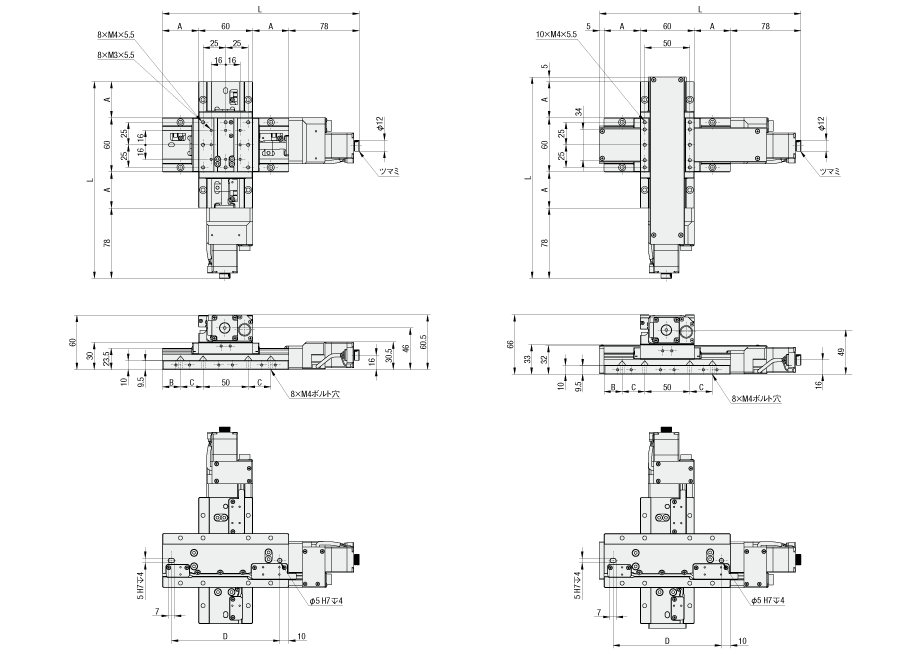

外形図

 自動ステージの技術情報はこちらから　【自動】ＸＹ軸　リニアボール　－ストローク30～75－:関連画像

XYCVL□□□（カバー無し）

XYCVLC□□□（カバー有り）

【自動】ＸＹ軸　リニアボール　－ストローク30～75－:関連画像
原点センサ取付追加位置（選択）
【自動】ＸＹ軸　リニアボール　－ストローク30～75－:関連画像

材　　質　SUS440C相当
表面処理　無電解ニッケルメッキ
付属品　　SCB4-14　8本

規格表

型式−リード−センサ−モータ−ケーブル
XYCVL630
XYCVLC675		−
−		1
2		−
−		N
6		−
−		C
U		−
−		N
U
型式リード
(mm)		センサモータケーブル機械規格精度規格
TypeNo.ステージ面
(ｍｍ)		移動量
(ｍｍ)		自重
(kg)		一方向位置決め
精度(単軸時)		ピッチング
（単軸時）		ヨーイング
（単軸時）
XYCVL
(カバー無)


XYCVLC
(カバー有)		6301N (センサなし)
1 (CCW右)
2 (CCW左)
3 (中央右)
4 (中央左)
5 (CW右)
6 (CW左)		C (標準)
F (高トルク)
G (高分解能)
MA＊1 (ブレーキ付)
PA＊1 (αステップ)
UA＊1 (サーボモータ、
アンプユニット)		N
(ケーブルなし,別売)
M
(ブレーキ付)
P＊1
(αステップ用)
U＊1
(サーボモータ用)		60×60302.54
(2.66＊2)		5μm以内20''以内15''以内
6501502.74
(2.86＊2)
2
6751753.06
(3.18＊2)		7μm以内
2
＊1モータ選択MA,PAはドライバ、Uはアンプがセットになっております。ケーブルはそれぞれM,P,Uのみ選択可能でN（ケーブルなし）は選択できません。
＊2（）内の数値はカバー付の場合
[ ! ]精度スペックは単軸水平設置での保証となります。
[ ! ]モータ種類ごとの外形寸法はこちらを、原点センサの取り付け位置はこちらを参照。
[ ! ]モータ（C,F,G）選択時はケーブルが付属されません。>>こちらのMSCB□をご利用ください。

■寸法表

型式LABC
TypeNo.
XYCVL630198301025
650218402025
67524352.57.550
型式LABC
TypeNo.
XYCVＬC630203301025
650223402025
67524852.57.550

関連部品

[ ! ]コントローラ制御ソフトウェアは[Windows 2000/XP/7/8/10］に対応しております。
[ ! ]自動ステージ用コントローラの取扱説明書は>>こちら
[ ! ]モータ（C,F,G）選択時は自動ステージ用ケーブル（MSCB□）をご利用ください。
