シャフト　両端めねじタイプ

シャフト　両端めねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（178件）
通常価格(税別)
 -
税込価格
 -

【特長】両端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャ...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • 精密洗浄・電解研磨を行ったシャフト　両端めねじタイプを新発売いたしました。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

簡易調整クランプ治具

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定1,074件の候補があります。

Loading...

外形図・規格表

外形図

シャフト　両端めねじタイプ:関連画像
[ ! ]D部面粗度はメッキ品シャフト　両端めねじタイプ:関連画像メッキ無し品はシャフト　両端めねじタイプ:関連画像です。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]L寸公差変更について下部追加工LKCご検討ください。
■L寸法公差
外径g6・h5のシャフト
（焼き入れ）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト
（焼きなし）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

指示無き寸法公差

寸法区分寸法
公差
を超え以下
0.56±0.1
630±0.2
30120±0.3
120400±0.5
[ ! ]JIS B 0405ｍ級(中級)
に準拠。
Type[ M ]材質[ H ]硬度[ S ]表面処理
D公差g6D公差h5D公差f8
SFJWSFUW−SUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSFJWSSFUW−SUS440Cまたは
13Cr系ステンレス
PSFJWPSFUW−SUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上
PSSFJWPSSFUW−SUS440Cまたは
13Cr系ステンレス
RSFJW−−SUJ2相当低温黒色クロムメッキ
RSSFJW−−SUS440Cまたは
13Cr系ステンレス
−−PSFGWS45C相当−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上
−−PSSFGWSUS304
[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]全長硬度保証シャフト >>こちら
[ ! ]L寸公差・ 真円度・真直度・直角度・同軸度・硬度変化 >>こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUJ2、SUS440C、13Cr系ステンレスの耐食性について下部▼より詳細ご確認ください。
[ ! ]硬質クロムメッキ及び加工部のメッキ層について
・硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
・下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト　両端めねじタイプ 関連画像2_メッキ層について

規格表

型式−L−M−N
SFJW8
SSFJW20		−
−		200
500		−
−		M4
M6		−
−		N4
N10
D公差
Dg6h5f8
4−0.004
−0.012		0
−0.005		−
5
6−0.010
−0.028
8−0.005
−0.014		0
−0.006		−0.013
−0.035
10
12−0.006
−0.017		0
−0.008		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		0
−0.009		−0.020
−0.053
25
30
35−0.009
−0.025		0
−0.011		−0.025
−0.064
40
50
型式L
指定1mm単位		M(並目)・N(並目)
選択		C
TypeD
D公差g6
SFJW
SSFJW
PSFJW
PSSFJW
RSFJW
RSSFJW
D公差f8
PSFGW
PSSFGW		D公差h5
SFUW
SSFUW
PSFUW
PSSFUW


 		420〜3002            0.2以下
520〜400 2.63
615〜900  3          0.5以下
815〜1100  345
1015〜1200  3456
1215〜1400  (3)4568
1315〜1400  (3)4568
1515〜1400  (3)456810
1616〜1400   456810
1830〜1400   45681012
2030〜1400   45681012    1.0以下
2535〜1400   4568101216
3035〜1500     6810121620
3535〜1500      81012162024
4050〜1500       101216202430
[ ! ]低温黒色クロムメッキ品はD≦30、L≦1000です。5065〜1500        1216202430
[ ! ]M（　）・N（　）寸法はD公差g6のみご選択いただけます。[ ! ]全長LはM×2＋N×2≦Lが必要です。
[ ! ]M×2.5＋４＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップ有効長が短くなります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

■出荷日

 3 日目出荷

●KC・WKCのみ

 5 日目出荷(RSFJW・RSSFJWは8日目出荷)

[ NG ]ストークT適用不可



・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

シャフト 両端めねじタイプ 関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		・L寸単位0.1mm指定可SFJW30-500.5-M8-N10-LKC400
WSC

スパナ溝2箇所追加

シャフト 両端めねじタイプ 関連画像2_追加工詳細

DWℓ1 DWℓ1
658 181610
87 2017
108 2522
121010 302715
1311 3530
1513 403620
1614 5041
[ ! ] WSC, X =指定1mm単位
[ ! ] WSC+X+ℓ1×2＜L
[ ! ] WSC（X）≧0

・D=6以上適用
[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		SFJW30-500-M8-N10-WSC12-X8800
FC

平面取り1箇所追加

シャフト 両端めねじタイプ 関連画像3_追加工詳細


Dｈ
4～50.5
6～181
20～402
503
FC、WFC寸公差
寸法区分
公差
(㎜)
を超え
以下
0.5
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
[ ! ]JIS B 0405ｍ級(中級)に準拠。
[ ! ] FC,A=指定1mm単位
[ ! ] D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ] A=0またはA≧2

[ NG ]WFCとの併用不可		SFJW30-500-M8-N10-FC10-A8200
WFC

平面取り2箇所追加

シャフト 両端めねじタイプ 関連画像4_追加工詳細


Dｈ
4～50.5
6～181
20～402
503
FC、WFC寸公差
寸法区分
公差
(㎜)
を超え
以下
0.5
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
[ ! ]JIS B 0405ｍ級(中級)に準拠。
[ ! ] WFC,A,E=指定1mm単位
[ ! ] D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ] A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		SFJW30-500-M8-N10-WFC8-A8-E2400
KC

キー溝1箇所追加

シャフト 両端めねじタイプ 関連画像5_追加工詳細

シャフト 両端めねじタイプ 関連画像14_追加工詳細

軸径btr
基準寸法許容差（N9）基準寸法許容差
1240
－0.03		2.5＋0.1
0		0.08～0.16
1653.00.16～0.25
2063.5
2580
－0.036		4.0＋0.2
0
30

KC＋G≧Lの場合、
キー溝は下図の形状になります。
Ex.)シャフト 両端めねじタイプ 関連画像14_追加工詳細
KC＋G≧Lの場合、
キー溝は下図の形状になります。
Ex.)シャフト 両端めねじタイプ 関連画像14_追加工詳細

[ ! ] KC・G=指定1mm単位
[ ! ] b≦G≦30、G≦L/3
[ ! ] L＞500：2≦KC≦L/3
L＜500：2≦KC≦500
[ ! ] M×2＜KC+F

・D=12・16・20・25・30のみ適用
[ NG ]めねじ部（M×2.5+4）には加工できません。		SFJW30-500-M8-N10-KC10-G10500
WKC

キー溝2箇所追加

シャフト 両端めねじタイプ 関連画像6_追加工詳細

[ ! ] KC・WKC・G・C=指定1mm単位
[ ! ] b≦G（C）≦30、G（C）≦L/3
[ ! ] L＞500：2≦KC（WKC） ≦L/3
L＜500：2≦KC（WKC）≦500
[ ! ] G+C≦L/3
[ ! ] M×2＜KC+F

・D=12・16・20・25・30のみ適用
[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]めねじ部（M×2.5+4）には加工できません。		SFJW30-500-M8-N10-KC10-G10-WKC10-C81,000
MSC
NSC

めねじを細目ねじに変更シャフト 両端めねじタイプ 関連画像7_追加工詳細

DMSC・NSC
12・138
15・16810
1881012
208101214
25～35810121418
40 10121418
50  121418
ピッチ1.01.251.5
・D=12以上適用
[ NG ]MD・NDとの併用不可		SFJW30-500-MSC14-NSC14300
RC

90度平面取り1箇所追加

シャフト 両端めねじタイプ 関連画像8_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ] RC=指定1mm単位
[ ! ] RC+b1≦L
[ ! ] RC≧2

・D=10～30適用
[ NG ]WRCとの併用不可		SFJW30-500-M8-N10-RC10500
WRC

90度平面取り2箇所追加

シャフト 両端めねじタイプ 関連画像9_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ] WRC=指定1mm単位
[ ! ] WRC+b1≦L
[ ! ] WRC（Y）≧2

・D=10～30適用
[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]RCとの併用不可		SFJW30-500-M8-N10-WRC10-Y101,000
MD
ND

めねじ有効長を
M(N)×3に変更
シャフト 両端めねじタイプ 関連画像7_追加工詳細

ー・D=10～30かつ、M（N）=6～20適用
[ ! ] 片端めねじ：MD×3.5+4≦L
[ ! ] 両端めねじ：MD×3.5+4+ND×3.5+4≦L

[ NG ]KC・WKC・MSC・NSCとの併用不可		SFJW30-500-MD8-ND8 MD：200
ND：200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　両端めねじタイプ 関連画像1_真円度
■真直度測定方法
シャフト　両端めねじタイプ 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
3130.004
13200.005
20400.006
40500.007
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
5100.011
10180.014
18300.017
30500.020
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
4条件なし（L/100）×0.05以下
5条件なし（L/100）×0.03以下
6～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

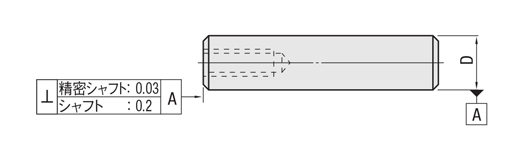

■直角度

シャフト　両端めねじタイプ 関連画像1_直角度


硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度



(例)

シャフト　両端めねじタイプ 関連画像1_硬度低下範囲



■焼なましによる硬度低下加工部

・スパナ溝 ・キー溝 ・平面取り ・90度平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。

     ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ

※硬度低下が発生しない 全長硬度保証シャフト（片端めねじ/両端めねじのみ）のご用意もございます



■焼き入れの有効硬化層深さ

焼き入れの硬度は外形寸法や公差の違いにより硬化層の深さが異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
40.5以上0.5以上
5
6～10
12・130.7以上
15～200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層ついて

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。




例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト　両端めねじタイプ 関連画像2_メッキ層について



■13Cr系ステンレス概要
ステンレスリニアシャフトに適した焼き入れ性の良い、耐食性を満たしていると判断した高硬度クロム系ステンレス鋼鋼材
[ ! ]硬度については「シャフト-精度規格」にてご確認ください。


■化学成分
名称
区分
材質記号
規格
化学成分（%）
C
Si
Mn
P
S
Ni
Cr
Mo
Cu
マルテンサイト系
ステンレス
18Cr系
SUS440C
JIS G4303
0.95～1.20
≦1.00
≦1.00
≦0.040
≦0.030
―
16.00～18.00
≦0.75
―
13Cr系
鋼材メーカー規格品
0.60～0.75
≦1.00
≦1.00
≦0.040
≦0.040
≦0.60
11.00～14.00
≦0.75
≦0.25

■耐食性
SUS440C、13Cr系ステンレスはSUJ2と比較し耐食性に優れております。
（図1参照）

耐食性比較試験（参考データ）
連続噴霧試験法（JIS H8502:1999準拠）

試験条件
①熱アルカリ脱脂（70℃、5min）
②塩水噴霧（試験温度35℃）
③乾燥（60℃）
④湿潤（95%RH,35℃）
*②～④を1サイクルとして実施


図1 塩水噴霧試験片の参考データ

シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 18
  8. 次へ
型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
めねじ(並目・有効長：呼び径×2) [M](mm)
めねじ(並目・有効長：呼び径×2) [N](mm)
めねじ(並目・有効長：呼び径×3) [MD](mm)
めねじ(並目・有効長：呼び径×3) [ND](mm)
めねじMを細目ねじ変更 [MSC](mm)
めねじNを細目ねじ変更 [NSC](mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
6
15 ～ 900
f8
高周波焼入なし
3
3
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
8
15 ～ 1100
f8
高周波焼入なし
3 ～ 5
3 ～ 5
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
15 ～ 1200
f8
高周波焼入なし
3 ～ 6
3 ～ 6
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
15 ～ 1200
f8
高周波焼入なし
3 ～ 6
-
-
6
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
15 ～ 1200
f8
高周波焼入なし
-
3 ～ 6
6
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
15 ～ 1200
f8
高周波焼入なし
-
-
6
6
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
4 ～ 8
4 ～ 8
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
4 ～ 8
-
-
6 ～ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
4 ～ 8
-
-
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
-
4 ～ 8
6 ～ 8
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 8
6 ～ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 8
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
-
4 ～ 8
-
-
8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
-
-
-
6 ～ 8
8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
15 ～ 1400
f8
高周波焼入なし
-
-
-
-
8
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
4 ～ 8
4 ～ 8
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
4 ～ 8
-
-
6 ～ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
4 ～ 8
-
-
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
-
4 ～ 8
6 ～ 8
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 8
6 ～ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 8
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
-
4 ～ 8
-
-
8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
-
-
-
6 ～ 8
8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
15 ～ 1400
f8
高周波焼入なし
-
-
-
-
8
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
4 ～ 10
4 ～ 10
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
4 ～ 10
-
-
6 ～ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
4 ～ 10
-
-
-
-
8 ～ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
-
4 ～ 10
6 ～ 10
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 10
6 ～ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 10
-
-
8 ～ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
-
4 ～ 10
-
-
8 ～ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
-
-
-
6 ～ 10
8 ～ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
15 ～ 1400
f8
高周波焼入なし
-
-
-
-
8 ～ 10
8 ～ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
4 ～ 10
4 ～ 10
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
4 ～ 10
-
-
6 ～ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
4 ～ 10
-
-
-
-
8 ～ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
-
4 ～ 10
6 ～ 10
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 10
6 ～ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 10
-
-
8 ～ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
-
4 ～ 10
-
-
8 ～ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
-
-
-
6 ～ 10
8 ～ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
16 ～ 1400
f8
高周波焼入なし
-
-
-
-
8 ～ 10
8 ～ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
4 ～ 12
4 ～ 12
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
4 ～ 12
-
-
6 ～ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
4 ～ 12
-
-
-
-
8 ～ 12
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
-
4 ～ 12
6 ～ 12
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 12
6 ～ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 12
-
-
8 ～ 12
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
-
4 ～ 12
-
-
8 ～ 12
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
-
-
-
6 ～ 12
8 ～ 12
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ～ 1400
f8
高周波焼入なし
-
-
-
-
8 ～ 12
8 ～ 12
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
4 ～ 12
4 ～ 12
-
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
4 ～ 12
-
-
6 ～ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
4 ～ 12
-
-
-
-
8 ～ 14
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
-
4 ～ 12
6 ～ 12
-
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 12
6 ～ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
-
-
6 ～ 12
-
-
8 ～ 14
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
-
4 ～ 12
-
-
8 ～ 14
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
-
-
-
6 ～ 12
8 ～ 14
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ～ 1400
f8
高周波焼入なし
-
-
-
-
8 ～ 14
8 ～ 14
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 18
  8. 次へ

Loading...

詳細情報

基本情報

【特長】両端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • 精密洗浄・電解研磨を行ったシャフト　両端めねじタイプを新発売いたしました。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
250		L251
〜
300		L301
〜
350		L351
〜
400		L401
〜
450		L451
〜
500		L501
〜
550		L551
〜
600		L601
〜
650		L651
〜
700		L701
〜
750		L751
〜
800		L801
〜
850		L851
〜
900		L901
〜
950		L951
〜
1000		L1001
〜
1100		L1101
〜
1200		L1201
〜
1300		L1301
〜
1400		L1401
〜
1500
SFJW
[ ! ]
SFUW		48009001,0001,1901,4401,440－－－－－－－－－－－－－－－－－－－
58009001,0001,1901,4401,4401,5201,520－－－－－－－－－－－－－－－－－
65306707508108709301,0001,0601,1101,1801,2401,2901,3501,4101,4601,5101,5801,630－－－－－－－
85306907708308909601,0201,0801,1301,2001,2601,3101,3701,4301,4801,5301,5901,6501,7001,7501,870－－－－
105307207908509109801,0401,1001,1601,2201,2801,3301,3901,4401,5001,5501,6101,6601,7201,7701,8902,000－－－
125307508108709301,0001,0601,1201,1801,2401,2901,3501,4101,4601,5101,5801,6301,6801,7401,8001,9002,0202,1902,370－
135307908609501,0201,0901,1701,2401,3101,3801,4401,5101,5801,6501,7101,7901,8501,9201,9802,0602,1902,3302,5302,730－
155408309201,0101,0901,1801,2601,3401,4201,5001,5801,6601,7301,8201,8901,9702,0502,1302,2102,2902,4402,5902,7502,910－
165508309101,0001,0801,1601,2401,3101,3901,4601,5301,6101,6801,7601,8401,9101,9802,0602,1302,2102,3502,5002,6502,790－
185608909901,0801,1901,2801,3701,4601,5401,6401,7201,8201,9002,0002,0802,1602,2602,3402,4402,5202,7002,8803,0603,230－
205709001,0001,0901,1901,2801,3701,4601,5401,6401,7201,8201,9002,0002,0802,1602,2602,3402,4402,5202,7002,8803,0603,230－
255809101,1801,3101,4301,5501,6801,8101,9302,0602,1802,3102,4302,5502,6802,8002,9303,0603,1803,3103,5503,8004,0504,310－
305909201,2201,4801,6401,7901,9402,1002,2602,4202,5702,7202,8803,0303,1903,3503,5003,6503,8103,9704,2804,5904,9005,2105,520
356009301,2301,5301,9701,9702,1802,1802,5902,5902,9802,9804,2804,2804,2804,2805,0805,0805,0805,0805,9205,9207,4007,4007,400
408001,2201,6402,0402,5802,5802,8002,8003,3003,3003,7903,7905,2905,2905,2905,2906,2906,2906,2906,2907,2507,2509,0509,0509,050
50－1,4401,9102,3803,1203,1203,4503,4504,1204,1204,7704,7706,5606,5606,5606,5607,8807,8807,8807,8809,1409,14011,42011,42011,420
SSFJW
[ ! ]
SSFUW		49801,1301,4401,7702,2102,210－－－－－－－－－－－－－－－－－－－
59801,1301,4401,7702,2102,2102,3602,360－－－－－－－－－－－－－－－－－
67408901,0301,1801,3101,4401,5601,6901,8301,9502,0802,2102,3302,4602,5802,7102,8502,970－－－－－－－
87809301,0901,2401,3901,5201,6601,8001,9302,0802,2202,3502,4902,6302,7602,9003,0303,1703,3203,4503,730－－－－
108109801,1301,2901,4401,5901,7301,8802,0202,1602,3102,4602,5902,7402,8903,0303,1703,3203,4703,6103,9004,190－－－
128601,0601,2501,4301,6001,7701,9402,1102,2902,4602,6402,8002,9703,1503,3203,4903,6603,8304,0104,1804,5304,8605,2105,550－
138801,0901,2901,4801,6601,8502,0302,2202,3902,5702,7602,9403,1303,3103,4903,6803,8504,0404,2204,4004,7705,1305,5005,870－
159501,1901,4101,6301,8402,0602,2702,4802,7002,9103,1203,3403,5503,7703,9804,1904,4104,6204,8305,0505,4805,9006,3306,760－
169701,2201,4501,6801,9002,1202,3502,5702,7903,0203,2403,4703,7003,9204,1404,3704,5904,8105,0405,2605,7106,1506,6007,060－
181,0201,2901,5401,8002,0402,2902,5402,7803,0303,2903,5303,7804,0304,2704,5304,7805,0205,2705,5205,7606,2606,7607,2607,750－
201,0301,2901,5401,8002,0402,2902,5402,7803,0303,2903,5303,7804,0304,2704,5304,7805,0205,2705,5205,7606,2606,7607,2607,750－
251,2601,6602,0602,4602,8503,2403,6404,0304,4304,8305,2305,6206,0206,4206,8007,2007,6007,9908,3908,7909,58010,37011,16011,950－
301,2901,8902,3702,8703,3503,8304,3204,6105,2905,5306,2606,4707,2307,7208,2008,5409,1809,66010,14010,36011,60012,21013,55014,52015,270
351,3002,0102,6803,3504,2304,2304,6204,6205,5405,5406,4806,4808,5508,5508,5508,55010,37010,37010,37010,37012,22012,22015,28015,28015,280
401,5102,3303,1103,8904,9904,9905,4905,4906,6306,6307,7807,78010,34010,34010,34010,34012,61012,61012,61012,61014,89014,89018,63018,63018,630
50－3,2304,3105,4006,7606,7607,3107,3108,8908,89010,48010,48014,22014,22014,22014,22017,49017,49017,49017,49020,75020,75025,95025,95025,950
PSFJW
[ ! ]
PSFUW		48109001,1801,4701,8201,820－－－－－－－－－－－－－－－－－－－
58109001,1801,4701,8201,8201,9401,940－－－－－－－－－－－－－－－－－
66707708609601,0401,1201,2101,2801,3701,4501,5201,6001,6801,7501,8301,9001,9802,060－－－－－－－
86907908709601,0401,1201,2101,2801,3701,4501,5201,6001,6501,7201,8001,8701,9402,0202,0902,1602,300－－－－
107208108909901,0601,1401,2201,3001,3901,4601,5301,6101,6801,7501,8301,9001,9702,0502,1202,1902,3402,490－－－
127508409201,0101,0901,1801,2501,3301,4101,4901,5601,6401,7101,7901,8601,9302,0102,0902,1602,2402,3802,5302,7502,970－
137608809901,0801,1901,2801,3801,4601,5501,6401,7301,8201,9102,0002,0902,1702,2702,3502,4502,5302,7102,8903,1303,370－
157609501,0701,1901,3001,4101,5101,6201,7301,8401,9402,0502,1502,2602,3602,4802,5802,6902,7902,9003,1103,3303,5403,750－
167709501,0501,1701,2701,3801,4701,5801,6701,7701,8701,9702,0702,1702,2702,3702,4702,5702,6702,7702,9603,1603,3603,560－
187809801,0901,2001,3101,4201,5201,6301,7301,8401,9402,0402,1402,2502,3502,4602,5602,6602,7602,8703,0803,2903,5703,850－
207901,0401,1801,3101,4401,5601,6901,8201,9402,0702,1902,3102,4402,5602,6902,8102,9403,0703,1903,3103,5603,8104,0604,310－
258001,2101,3901,5501,7301,9002,0802,2502,4202,5902,7602,9403,1103,2803,4503,6203,8003,9704,1404,3204,6605,0005,3405,690－
308101,2601,5401,7501,9602,1702,3702,5802,7903,0003,2103,4103,6203,8304,0404,2504,4604,6604,8705,0805,5005,9106,3306,7507,160
358201,2701,6902,1202,7402,7403,0203,0203,5703,5704,1304,1305,9305,9305,9305,9307,0207,0207,0207,0208,2108,21010,27010,27010,270
401,0901,6902,2602,8103,5703,5703,8903,8904,5704,5705,2505,2507,3307,3307,3307,3308,7208,7208,7208,72010,03010,03012,54012,54012,540
50－1,9802,6503,3104,3104,3104,7904,7905,6905,6906,5806,5809,0909,0909,0909,09010,91010,91010,91010,91012,67012,67015,83015,83015,830
PSSFJW
[ ! ]
PSSFUW		41,1201,5602,0902,6003,2403,240－－－－－－－－－－－－－－－－－－－
51,1201,5602,0902,6003,2403,2403,4903,490－－－－－－－－－－－－－－－－－
68901,1201,3201,5301,7201,9102,1002,2902,4802,6702,8603,0502,8102,9703,1403,3003,9904,180－－－－－－－
89301,1601,3801,5801,7701,9602,1602,3502,5502,7402,9403,1303,3303,5203,7203,9103,5703,7403,9104,0705,070－－－－
109801,2101,4301,6501,8602,0602,2702,4702,6802,8903,0903,3003,5003,7103,9104,1203,7603,9404,1204,2905,3405,760－－－
121,0501,3301,6001,8502,0902,3402,5902,8403,0903,3403,5803,8304,0804,3304,5804,8305,0705,3205,5805,8205,4905,9207,3107,810－
131,0701,3501,6301,8902,1402,4002,6602,9203,1703,4303,6903,9504,2004,4504,7104,9705,2305,4805,7406,0005,6606,1107,5408,050－
151,1701,5001,8202,1302,4402,7503,0603,3703,6803,9904,3104,6104,9205,2305,5405,8506,1606,4806,7807,1006,7107,2508,9609,580－
161,1901,5301,8602,1802,5102,8403,1503,4803,8004,1204,4404,7705,0805,4105,7306,0506,3706,7007,0207,3407,9908,6309,2809,920－
181,3001,7302,1402,5402,9503,3503,7604,1704,5704,9805,3905,7906,2006,6007,0007,4107,8208,2208,6309,0309,85010,66011,47012,290－
201,3001,7302,1402,5402,9503,3503,7604,1704,5704,9805,3905,7906,2006,6007,0007,4107,8208,2208,6309,0309,85010,66011,47012,290－
251,5902,1702,7503,3403,9304,5005,0905,6806,2606,8507,4308,0108,6009,1909,77010,35010,94011,52012,11012,69013,86015,03016,20017,370－
301,7502,4503,1403,8304,5405,2305,9206,5407,3107,8408,6909,15010,09010,78011,48012,09012,86013,57014,26014,70016,34017,33019,12020,51021,640
351,8502,8503,7904,7306,0106,0106,5506,5507,8507,8509,1609,16012,10012,10012,10012,10014,71014,71014,71014,71017,34017,34021,65021,65021,650
402,1403,3004,4005,5007,0807,0807,7807,7809,4009,40011,01011,01014,66014,66014,66014,66017,88017,88017,88017,88021,11021,11026,38026,38026,380
50－4,5906,1107,6409,5809,58010,35010,35012,61012,61014,86014,86020,16020,16020,16020,16024,80024,80024,80024,80029,41029,41036,78036,78036,780

[ ! ]D公差h5は、上記価格に¥410プラス。


・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000
RSFJW41,5301,6401,7201,9002,130－－－－－
51,5301,6401,7201,9002,1302,220－－－－
61,2101,4001,6201,8102,0702,2802,6302,6403,2003,620
81,1901,3901,5601,8902,0902,2602,6902,6903,3303,800
101,2001,3901,6901,9002,3402,5102,8102,9403,5003,940
121,2001,5201,8402,1602,4902,7903,2203,4404,3205,110
131,2101,5301,8602,1702,6402,9403,3703,7204,5805,200
151,3501,6802,0202,4602,9303,3603,9204,3105,0005,930
161,3501,6802,1202,4603,1603,6004,1604,7105,3206,260
181,3501,8102,2402,7003,4003,9404,6205,0206,2507,430
201,3501,9202,4802,9303,7504,4004,6605,6806,9407,720
251,6402,3603,0803,7904,5005,4206,1407,2608,98010,940
301,9002,7603,7104,1805,6106,0907,0209,49011,83014,420

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000
RSSFJW41,7101,8702,1602,4902,900－－－－－
51,7101,8702,1602,4902,9003,060－－－－
61,4201,6201,9102,1702,5102,8503,3403,4804,1804,890
81,4401,6301,9102,3002,5802,9003,4903,6404,4505,250
101,4801,6402,0402,3402,8703,2003,6803,9704,7005,500
121,5301,8402,2802,7103,1503,6804,3404,7905,8807,150
131,5601,8402,2902,7103,2803,8004,4505,0406,1307,200
151,7602,0402,5003,0803,6804,3705,2005,8506,8108,300
161,7702,0702,6603,1403,9804,7105,5706,4307,3408,860
181,8202,2102,7903,4104,2505,1106,1106,8308,38010,200
201,8202,3103,0203,6304,6005,5806,1507,4909,07010,480
252,3203,1103,9604,9405,9207,3808,64010,30012,57015,610
302,6003,7304,8605,5707,3208,46010,06013,18016,19020,100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
100		L101
〜
200		L201
〜
400		L401
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1500
PSFGW65408901,2501,8702,4202,950－－
85509001,2701,9102,5403,0003,750－
105509001,2901,6702,2403,0003,750－
12・135609301,3401,7502,6803,0903,8204,770
15・166101,0001,4601,8902,8503,2703,9304,870
18・206101,0101,4601,9202,8903,3603,8304,970
257101,1801,7502,3403,4404,0204,6105,820
307501,2401,9202,5803,7604,4405,1106,380
358401,4102,2303,0304,3705,1606,0307,530
401,1101,8602,8603,8505,4006,4107,3609,220
501,3102,1803,5304,8406,6808,0109,31011,620

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
100		L101
〜
200		L201
〜
400		L401
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1500
PSSFGW69501,5802,2303,3404,1005,000－－
89601,5902,2603,3804,5205,1506,320－
109601,5902,2603,0804,1105,1506,320－
12・131,0101,6902,4903,5004,6405,6606,6708,340
15・161,2702,1103,2903,9805,2506,3707,64010,500
18・201,3402,2503,5104,2705,9406,8508,34011,160
251,5502,5804,1705,1006,6608,1109,88012,200
301,6802,8004,5705,5807,4009,04011,11013,880
351,8703,1104,7906,7108,85010,76012,67015,860
402,1703,6205,7008,05010,72013,08015,45019,310
503,0305,0407,57010,87014,75018,14021,51026,910
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
・下表のスライド価格表は24年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
◦SUJ2相当 D公差g6 D6〜D12・D16・ D20
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋5日
[ ! ]低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

◦その他
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋7日
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。


納期

●D4～D30

 2 日目出荷


●D35～D50

 3 日目出荷


●低温黒色クロムメッキ品

 8 日目出荷


●2日目・3日目共通

    ご注文締切
急ストークT当日出荷1,600円/1本正午迄>>こちら
ストークA早割翌日出荷300円/1明細行PM 3:00迄

ストークA

翌日出荷800円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円


出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト　両端めねじタイプ

シャフト　両端めねじタイプ

    シャフト　両端おねじタイプ

    シャフト　両端おねじタイプ

      【クリーン洗浄品】シャフト　両端めねじタイプ

      【クリーン洗浄品】シャフト　両端めねじタイプ

        シャフト　片端めねじタイプ

        シャフト　片端めねじタイプ

          精密シャフト　両端めねじ/両端めねじスパナ溝付き

          精密シャフト　両端めねじ/両端めねじスパナ溝付き

            【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ

            【クリーン洗浄品】シャフト 両端めねじ スパナ溝付タイプ・キリ穴付タイプ

              【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

              【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

                【クリーン洗浄品】シャフト　両端おねじタイプ

                【クリーン洗浄品】シャフト　両端おねじタイプ

                  シャフト　片端おねじ・片端めねじタイプ

                  シャフト　片端おねじ・片端めねじタイプ

                    シャフト　両端めねじキリ穴付タイプ・スパナ溝付タイプ

                    シャフト　両端めねじキリ穴付タイプ・スパナ溝付タイプ

                      【クリーン洗浄品】シャフト　片端めねじタイプ

                      【クリーン洗浄品】シャフト　片端めねじタイプ

                        シャフト　片端おねじタイプ

                        シャフト　片端おねじタイプ

                          【クリーン洗浄品】シャフト　両端おねじ スパナ溝付タイプ・キリ穴付タイプ

                          【クリーン洗浄品】シャフト　両端おねじ スパナ溝付タイプ・キリ穴付タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目～   当日出荷可能 3日目～   5日目～   2日目～   当日出荷可能 3日目～   5日目～   6日目～   6日目～   3日目～   2日目～   5日目～   3日目～   6日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし 該当なし クリーン洗浄 該当なし 該当なし クリーン洗浄 クリーン洗浄 - 該当なし 該当なし - 該当なし クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート
                            軸端形状（左） めねじ おねじ めねじ めねじ めねじ めねじ めねじ おねじ おねじ めねじ めねじ おねじ おねじ
                            軸端形状（右） めねじ おねじ めねじ 加工なし めねじ めねじ めねじ おねじ めねじ めねじ 加工なし 加工なし おねじ

                            シャフト　両端めねじタイプのレビュー

                            評価 4.6 平均満足度：4.6 178件のレビュー
                            1. 星５
                              72%
                            2. 星４
                              26%
                            3. 星３
                              2%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            自作ボール盤ユニット用のガイドシャフト
                            評価 5.0満足度：5.02021/07/10
                            リニアブッシュをあわせて購入し高さ６５０のガイドシャフト２本で木工用のボール盤シャフトとして制作した。精度もよく剛性もしっかりとしていたためシステム全体のたわみも0.01以下で出来具合にとても満足している。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            検査装置の組み立て部品として使用
                            評価 5.0満足度：5.02016/06/21
                            傷もなく外観も美しかった。短納期で納品いただき非常に助かった。

                            もっと読む 閉じる

                            8人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            走行車輪車軸
                            評価 4.0満足度：4.02016/03/04
                            走行車輪車軸に使用しましたが、満足。　　　　　　　　　　　　

                            もっと読む 閉じる

                            7人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            テーブルの天板スライド用シャフトとして使用
                            評価 4.0満足度：4.02016/06/20
                            オイレス フランジ付ブッシュ等と組み合わせて使用。
                            両端にネジ加工してありストッパーとして金属ワッシャが取付可能。
                            自社加工せずすぐに組立できるので工数削減できる。

                            もっと読む 閉じる

                            5人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            自作ボール盤ユニット用のガイドシャフト
                            評価 5.0満足度：5.02021/07/10
                            リニアブッシュをあわせて購入し高さ６５０のガイドシャフト２本で木工用のボール盤シャフトとして制作した。精度もよく剛性もしっかりとしていたためシステム全体のたわみも0.01以下で出来具合にとても満足している。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            三角パレット受け冶具製作
                            評価 5.0満足度：5.02017/04/24
                            加工精度／品質に全く問題ありません。また価格面にも満足しております。納期的にも寸法してしても短納期で助かります。

                            もっと読む 閉じる

                            4人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            178件全て見る

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
