シャフト 片端めねじタイプ

シャフト 片端めねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 納期短縮
  • 規格拡張対象
  • 一部当日出荷可能
通常価格(税別)
 -
税込価格
 -

【特長】片端めねじタイプのシャフト(リニアシャフト・焼入れシャフト・ガイドシャ...

詳細情報を確認する

規格・仕様:
  • 大口分納

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定418件の候補があります。

Loading...

外形図・規格表

外形図

シャフト 片端めねじタイプ:関連画像
[ ! ]D部面粗度はメッキ品シャフト 片端めねじタイプ:関連画像メッキ無し品はシャフト 片端めねじタイプ:関連画像です。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
[ ! ]L寸公差変更について下部追加工LKCご検討ください。
■L寸法公差
外径g6・h5のシャフト
(焼き入れ)
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位:mm
外径f8のシャフト
(焼きなし)
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位:mm

指示無き寸法公差

寸法区分寸法
公差
を超え以下
0.56±0.1
630±0.2
30120±0.3
120400±0.5
[ ! ]JIS B 0405m級(中級)
に準拠。

製品仕様

Type[ M ]材質[ H ]硬度[ S ]表面処理
D公差g6D公差h5D公差f8
SFJTSFUTSUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜
SSFJTSSFUTSUS440Cまたは
13Cr系ステンレス
PSFJTPSFUTSUJ2相当硬質クロムメッキ
メッキ硬度HV750~
メッキ厚5μ以上~
PSSFJTPSSFUTSUS440Cまたは
13Cr系ステンレス
RSFJTSUJ2相当低温黒色クロムメッキ
RSSFJTSUS440Cまたは
13Cr系ステンレス
PSFGTS45C相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上
PSSFGTSUS304
[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]軸端加工部(ねじ有効長さ+約10mm)加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]全長硬度保証シャフト>>こちら
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化>> こちら
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]SUJ2、SUS440C、13Cr系ステンレスの耐食性について下部▼より詳細ご確認ください。
[ ! ]硬質クロムメッキ及び加工部のメッキ層について
・硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
・下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト 両端めねじタイプ 関連画像2_メッキ層について

型式表示方法

型式LM
SFJT8200M4
RSFJT20325M8
SF−SSFJT20500M6
脱脂洗浄サービス >>こちら

規格表

D公差
Dg6h5f8
4−0.004
−0.012
0
−0.005
5
6−0.010
−0.028
8−0.005
−0.014
0
−0.006
−0.013
−0.035
10
12−0.006
−0.017
0
−0.008
−0.016
−0.043
13
15
16
18
20−0.007
−0.020
0
−0.009
−0.020
−0.053
25
30
35−0.009
−0.025
0
−0.011
−0.025
−0.064
40
50
型式L
指定1mm単位
M(並目)
選択
C
TypeD
D公差g6
SFJT
SSFJT
PSFJT
PSSFJT
RSFJT

RSSFJT

D公差f8
PSFGT (D≧6)
PSSFGT (D≧6)
D公差h5
SFUT
SSFUT
PSFUT
PSS
FUT





420〜3002            0.2以下
520〜400 2.63
615〜900  3          0.5以下
815〜1100  345
1015〜1200  3456
1215〜1400  (3)4568
1315〜1400  (3)4568
1515〜1400  (3)456810
1615〜1400   456810
1830〜1400   45681012
2030〜1400   45681012    1.0以下
2535〜1400   4568101216
3035〜1500     6810121620
3535〜1500      81012162024
4050〜1500       101216202430
[ ! ]低温黒色クロムメッキ品はD≦30、L≦1000です。5065〜1500        1216202430
[ ! ]M( )寸法はD公差g6のみご選択いただけます。[ ! ]全長Lは、M×2≦Lが必要です。M×2.5+4≧Lの場合、タップ下穴が貫通します。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

並目ねじピッチ
Mpitch
20.4
2.60.45
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
243.0
303.5

追加工

■出荷日

 3 日目出荷
●KC・WKCのみ
 5 日目出荷
(RSFJTは8日目出荷)

[ NG ]ストークT適用不可

・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード
追加工内容固定寸法適用条件 指定例¥/1Code
LKC

L寸法・公差を
精密に変更
シャフト 片端めねじタイプ 関連画像1_追加工詳細

・L<200→L±0.03
・200≦L<500→L±0.05
・L≧500→L±0.1
・L寸単位0.1mm指定可SFJT30-250.5-M12-LKC400
FC

平面取り1箇所追加
シャフト 片端めねじタイプ 関連画像2_追加工詳細


D
4~50.5
6~181
20~402
503
FC、WFC寸公差
寸法区分
公差
(㎜)
を超え
以下
0.5
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
[ ! ]JIS B 0405m級(中級)に準拠。
[ ! ]FC,E=指定1mm単位
[ ! ]D≦30:FC≦5×D、
D≧35:FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可
SFJT30-250-M12-FC10-E8200
WFC

平面取り2箇所追加
シャフト 片端めねじタイプ 関連画像3_追加工詳細


D
4~50.5
6~181
20~402
503
FC、WFC寸公差
寸法区分
公差
(㎜)
を超え
以下
0.5
6
±0.1
6
30
±0.2
30
120
±0.3
120
400
±0.5
[ ! ]JIS B 0405m級(中級)に準拠。
[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30:WFC≦5×D、
D≧35:WFC≦3×D
[ ! ]A(E)=0またはA(E)≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可
SFJT30-250-M12-WFC10-A8-E20400
MSC

めねじを細目ねじに変更
シャフト 片端めねじタイプ 関連画像4_追加工詳細

DMSC
12・138
15・16810
1881012
208101214
25~35810121418
40 10121418
50  121418
ピッチ1.01.251.5
・D=12以上適用
[ NG ]MDとの併用不可
SFJT30-250-MSC14300
RC

90度平面取り1箇所追加
シャフト 片端めねじタイプ 関連画像5_追加工詳細

Db1h
1060.5
12~201.0
2510
3012
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

・D=10~30適用
[ NG ]WRCとの併用不可
SFJT30-250-M12-RC10500
WRC

90度平面取り2箇所追加
シャフト 片端めねじタイプ 関連画像6_追加工詳細

Db1h
1060.5
12~201.0
2510
3012
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC(Y)≧2

・D=10~30適用
[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]RCとの併用不可
SFJT30-250-M12-WRC10-Y101,000
KC

キー溝1箇所追加
シャフト 片端めねじタイプ 関連画像7_追加工詳細

シャフト 片端めねじタイプ 関連画像14_追加工詳細

軸径btr
基準寸法許容差(N9)基準寸法許容差
1240
-0.03
2.5+0.1
0
0.08~0.16
1653.00.16~0.25
2063.5
2580
-0.036
4.0+0.2
0
30

KC+G≧Lの場合、
キー溝は下図の形状になります。
Ex.)シャフト 片端めねじタイプ 関連画像14_追加工詳細
KC+G≧Lの場合、
キー溝は下図の形状になります。
Ex.)シャフト 片端めねじタイプ 関連画像14_追加工詳細

[ ! ]KC・G=指定1mm単位
[ ! ]b≦G≦30、G≦L/3
[ ! ]L>500:2≦KC≦L/3
L<500:2≦KC≦500
[ ! ]M×2<KC+F

・D=12・16・20・25・30のみ適用
[ NG ]めねじ部(M×2.5+4)には加工できません。
SFJT30-250-M12-KC10-G10500
WKC

キー溝2箇所追加
シャフト 片端めねじタイプ 関連画像8_追加工詳細

[ ! ]KC・WKC・G・C=指定1mm単位
[ ! ]b≦G(C)≦30、G(C)≦L/3
[ ! ]L>500:2≦KC(WKC)≦L/3
L<500:2≦KC(WKC)≦500
[ ! ]G+C≦L/3
[ ! ]M×2<KC+F

・D=12・16・20・25・30のみ適用
[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]めねじ部(M×2.5+4)には加工できません。
SFJT30-250-M12-KC10-G10-WKC10-C81,000
MD

めねじ有効長を
M×3に変更
シャフト 片端めねじタイプ 関連画像9_追加工詳細

・D=10~30かつ、M=6~20適用
[ ! ]片端めねじ:MD×3.5+4≦L

[ NG ]KC・WKC・MSCとの併用不可
SFJT30-250-MD6200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

使用例

2本の並列シャフトを持つ標準的な直動機構の構造解説(【事例図1】、【写真1】参照)

1. 2本のシャフトで回転運動の拘束、直動の高精度化と耐荷重性を実現します。(【写真1】参照)
2. シャフトの軸受けは、リニアブシュや無給油ブシュがあります。リニアブシュの採用が一般的です。
3. 無給油ブシュは耐荷重(リニアブシュの定格荷重に当たる)が高いため、衝撃などを受ける機構に好ましい。ただし、ベアリングを用いたリニアブシュに較べて摩擦抵抗が
   大きいため長時間連続運転する機構には適していません。

【写真1】2本シャフトの使用事例
シャフト 片端めねじタイプ 使用例
【事例図1】
シャフト 片端めねじタイプ 使用例

技術情報

真円度(M)、真直度(K)、L寸法公差、直角度

シャフト 片端めねじタイプ 関連画像1_真円度
■真直度測定方法
シャフト 片端めねじタイプ 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト(焼き入れ)
D真円度 M
を超え以下
3130.004
13200.005
20400.006
40500.007
単位:mm
外径f8のシャフト(焼きなし)
D真円度 M
を超え以下
5100.011
10180.014
18300.017
30500.020
単位:mm


■真直度 K

外径g6・h5のシャフト(焼き入れ)
DL真直度 K
4条件なし(L/100)×0.05以下
5条件なし(L/100)×0.03以下
6~50L≦1000.01以下
L>100(L/100)×0.01以下
単位:mm
外径f8のシャフト(焼きなし)
L真直度 K
L≦1000.025以下
L>100(L/100)×0.025以下
単位:mm


■L寸法公差

外径g6・h5のシャフト(焼き入れ)
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位:mm
外径f8のシャフト(焼きなし)
LL寸法
公差
を超え以下
1430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位:mm


■直角度

シャフト 片端めねじタイプ 関連画像1_直角度


注意・禁止事項

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度:10~40HRC程度

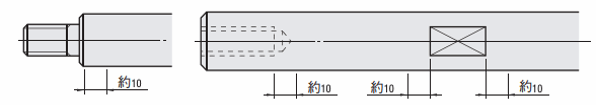

■硬度低下範囲

・加工部から10mm程度

(例)
シャフト 片端めねじタイプ 関連画像1_硬度低下範囲



■焼なましによる硬度低下加工部

・キー溝 ・平面取り ・90度平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス:めねじ部分は硬度低下します。
  • SUJ2相当:下記条件の場合、めねじ部分が硬度低下します。

     ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ

※硬度低下が発生しない 全長硬度保証シャフト(片端めねじ/両端めねじのみ)のご用意もございます



■焼き入れの有効硬化層深さ

焼き入れの硬度は外形寸法や公差の違いにより硬化層の深さが異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
40.5以上0.5以上
5
6~10
12・130.7以上
15~200.7以上
25~501.0以上


■硬質クロムメッキ及び加工部のメッキ層ついて

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。



例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト 片端めねじタイプ 関連画像1_メッキ層について


■13Cr系ステンレス概要
ステンレスリニアシャフトに適した焼き入れ性の良い、耐食性を満たしていると判断した高硬度クロム系ステンレス鋼鋼材
[ ! ]硬度については「シャフト-精度規格」にてご確認ください。

■化学成分
名称
区分
材質記号
規格
化学成分(%)
C
Si
Mn
P
S
Ni
Cr
Mo
Cu
マルテンサイト系
ステンレス
18Cr系
SUS440C
JIS G4303
0.95~1.20
≦1.00
≦1.00
≦0.040
≦0.030
16.00~18.00
≦0.75
13Cr系
鋼材メーカー規格品
0.60~0.75
≦1.00
≦1.00
≦0.040
≦0.040
≦0.60
11.00~14.00
≦0.75
≦0.25

■耐食性
SUS440C、13Cr系ステンレスはSUJ2と比較し耐食性に優れております。
(図1参照)

耐食性比較試験(参考データ)
連続噴霧試験法(JIS H8502:1999準拠)

試験条件
①熱アルカリ脱脂(70℃、5min)
②塩水噴霧(試験温度35℃)
③乾燥(60℃)
④湿潤(95%RH,35℃)
*②~④を1サイクルとして実施

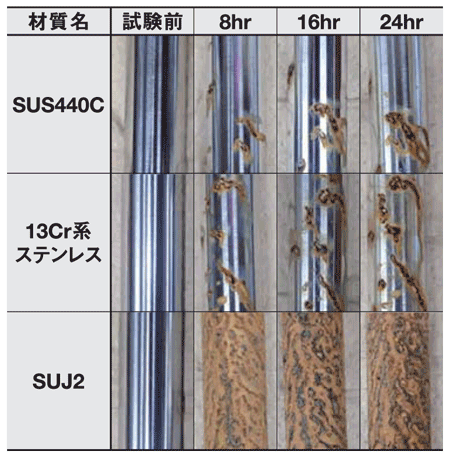

図1 塩水噴霧試験片の参考データ

製品比較情報

シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス
S45C相当
SUS304
S45C相当
SUS304
SCM435
焼き入れ高周波焼き入れ--硬度30~35HRC
外径公差 g6/h5f8h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ(全長表面処理タイプ)
硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ
四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1
L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定:固定
1箇所まで指定可能
角度指定:15度単位で指定可能
V溝追加工 2箇所まで指定可能
キー溝2箇所まで指定可能
段部への加工:不可
4箇所まで指定可能
段部への加工:可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類
逃げ溝追加M6~M30M3~M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
(追加工ではなく止め輪付タイプとなります)
D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 1箇所まで指定可能
同軸度変更 可能
おねじ左ねじ変更 可能
すり割り溝追加1箇所まで指定可能
C面取り幅変更可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
めねじ(並目・有効長:呼び径×2) [M](mm)
めねじ(並目・有効長:呼び径×3) [MD](mm)
めねじMを細目ねじ変更 [MSC](mm)
材質証明書
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
6
20 ~ 900
f8
高周波焼入なし
3
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
8
20 ~ 1100
f8
高周波焼入なし
3 ~ 5
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
20 ~ 1200
f8
高周波焼入なし
3 ~ 6
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
20 ~ 1200
f8
高周波焼入なし
-
6
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
20 ~ 1400
f8
高周波焼入なし
4 ~ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
20 ~ 1400
f8
高周波焼入なし
-
6 ~ 8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
20 ~ 1400
f8
高周波焼入なし
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ~ 1400
f8
高周波焼入なし
4 ~ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ~ 1400
f8
高周波焼入なし
-
6 ~ 8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ~ 1400
f8
高周波焼入なし
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ~ 1400
f8
高周波焼入なし
4 ~ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ~ 1400
f8
高周波焼入なし
-
6 ~ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ~ 1400
f8
高周波焼入なし
-
-
8 ~ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
30 ~ 1400
f8
高周波焼入なし
4 ~ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
30 ~ 1400
f8
高周波焼入なし
-
6 ~ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
30 ~ 1400
f8
高周波焼入なし
-
-
8 ~ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ~ 1400
f8
高周波焼入なし
4 ~ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ~ 1400
f8
高周波焼入なし
-
6 ~ 12
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
30 ~ 1400
f8
高周波焼入なし
-
-
8 ~ 12
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ~ 1400
f8
高周波焼入なし
4 ~ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ~ 1400
f8
高周波焼入なし
-
6 ~ 12
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
30 ~ 1400
f8
高周波焼入なし
-
-
8 ~ 14
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
25
35 ~ 1400
f8
高周波焼入なし
4 ~ 16
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
25
35 ~ 1400
f8
高周波焼入なし
-
6 ~ 16
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
25
35 ~ 1400
f8
高周波焼入なし
-
-
8 ~ 18
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
30
35 ~ 1500
f8
高周波焼入なし
6 ~ 20
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
30
35 ~ 1500
f8
高周波焼入なし
-
6 ~ 20
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
30
35 ~ 1500
f8
高周波焼入なし
-
-
8 ~ 18
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
35
35 ~ 1500
f8
高周波焼入なし
8 ~ 24
-
-
対象外
-
-
10

1個

-( - )

3日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
35
35 ~ 1500
f8
高周波焼入なし
-
-
8 ~ 18
対象外
-
-
10

1個

-( - )

3日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
40
50 ~ 1500
f8
高周波焼入なし
10 ~ 30
-
-
対象外
-
-
10

1個

-( - )

3日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
40
50 ~ 1500
f8
高周波焼入なし
-
-
10 ~ 18
対象外
-
-
10

1個

-( - )

3日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
50
65 ~ 1500
f8
高周波焼入なし
12 ~ 30
-
-
対象外
-
-
10

1個

-( - )

3日目

一部当日出荷可能

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
50
65 ~ 1500
f8
高周波焼入なし
-
-
12 ~ 18
対象外
-
-
10

1個

-( - )

3日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
4
20 ~ 300
g6
高周波焼入(58HRC~)
2
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
5
20 ~ 400
g6
高周波焼入(58HRC~)
2.6 ~ 3
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
6
15 ~ 900
g6
高周波焼入(58HRC~)
3
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
15 ~ 1100
g6
高周波焼入(58HRC~)
3 ~ 5
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
15 ~ 1200
g6
高周波焼入(58HRC~)
3 ~ 6
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
15 ~ 1200
g6
高周波焼入(58HRC~)
-
6
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
15 ~ 1400
g6
高周波焼入(58HRC~)
3 ~ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
15 ~ 1400
g6
高周波焼入(58HRC~)
-
6 ~ 8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
15 ~ 1400
g6
高周波焼入(58HRC~)
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
15 ~ 1400
g6
高周波焼入(58HRC~)
3 ~ 8
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
15 ~ 1400
g6
高周波焼入(58HRC~)
-
6 ~ 8
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
15 ~ 1400
g6
高周波焼入(58HRC~)
-
-
8
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
15 ~ 1400
g6
高周波焼入(58HRC~)
3 ~ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
15 ~ 1400
g6
高周波焼入(58HRC~)
-
6 ~ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
15 ~ 1400
g6
高周波焼入(58HRC~)
-
-
8 ~ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
15 ~ 1400
g6
高周波焼入(58HRC~)
4 ~ 10
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
15 ~ 1400
g6
高周波焼入(58HRC~)
-
6 ~ 10
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
15 ~ 1400
g6
高周波焼入(58HRC~)
-
-
8 ~ 10
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
30 ~ 1400
g6
高周波焼入(58HRC~)
4 ~ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
30 ~ 1400
g6
高周波焼入(58HRC~)
-
6 ~ 12
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
30 ~ 1400
g6
高周波焼入(58HRC~)
-
-
8 ~ 12
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
30 ~ 1400
g6
高周波焼入(58HRC~)
4 ~ 12
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
30 ~ 1400
g6
高周波焼入(58HRC~)
-
6 ~ 12
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
30 ~ 1400
g6
高周波焼入(58HRC~)
-
-
8 ~ 14
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
35 ~ 1400
g6
高周波焼入(58HRC~)
4 ~ 16
-
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
35 ~ 1400
g6
高周波焼入(58HRC~)
-
6 ~ 16
-
対象外
-
-
10

1個

-( - )

2日目

一部当日出荷可能

Loading...

詳細情報

基本情報

【特長】片端めねじタイプのシャフト(リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト)です。L寸規格が拡張!さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております!
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式¥基準単価
TypeD最短L

50
L51

100
L101

150
L151

200
L201

250
L251

300
L301

350
L351

400
L401

450
L451

500
L501

550
L551

600
L601

650
L651

700
L701

750
L751

800
L801

850
L851

900
L901

950
L951

1000
L1001

1100
L1101

1200
L1201

1300
L1301

1400
L1401

1500
 SFJT
[ ! ]
SFUT
45607208309201,2701,270
55607208309201,2701,2701,3801,380
63904505305906607207908609209901,0501,1001,1701,2301,2901,3401,4001,460
84004605406006707408008709301,0001,0601,1101,1801,2401,3001,3501,4101,4701,5201,5801,690
104104805506206807508208809501,0101,0701,1301,1901,2501,3101,3701,4201,4801,5301,5901,7001,820
124204905606306907708308909601,0201,0801,1401,2101,2601,3201,3801,4301,4901,5401,6001,7101,8301,9802,140
134505306106907808609301,0201,0901,1701,2401,3101,3801,4501,5101,5901,6601,7201,8001,8602,0002,1302,2702,400
154705706607608509501,0301,1201,2101,2901,3801,4501,5301,6101,6901,7601,8501,9202,0102,0802,2502,4002,5602,720
164705706507508309201,0101,0801,1701,2501,3201,4001,4701,5401,6301,7001,7701,8501,9202,0002,1402,3002,4502,590
185006207208309301,0401,1301,2301,3201,4201,5001,6001,6801,7701,8701,9502,0502,1302,2302,3102,5002,6802,8603,030
205106207208309301,0401,1301,2301,3201,4201,5001,6001,6801,7701,8701,9502,0502,1302,2302,3102,5002,6802,8603,030
255107509001,0401,1801,3101,4401,5601,6901,8201,9402,0702,1902,3202,4502,5702,7002,8202,9503,0803,3303,5803,8304,080
305308201,0301,2101,3701,5201,6801,8402,0002,1502,3102,4702,6302,7802,9403,1003,2603,4103,5703,7304,0404,3604,6704,9905,300
355408301,1001,3801,8201,8202,0502,0502,4602,4602,8502,8504,1404,1404,1404,1404,9404,9404,9404,9405,8005,8007,2507,2507,250
406209501,2501,5602,1102,1102,3802,3802,8802,8803,3603,3604,8504,8504,8504,8505,8405,8405,8405,8406,8406,8408,5508,5508,550
501,1601,5401,9202,6502,6503,0503,0503,7003,7004,3404,3406,1106,1106,1106,1107,4707,4707,4707,4708,7708,77010,98010,98010,980
 SSFJT
[ ! ]
SSFUT
48109701,1101,3901,7501,750
58109701,1101,3901,7501,7501,8901,890
64906508009601,0901,2301,3701,4901,6201,7501,8802,0102,1302,2602,3802,5102,6402,760
85106808501,0101,1701,3101,4501,5901,7201,8702,0102,1402,2802,4202,5502,6902,8202,9603,1103,2403,520
105507108901,0501,2101,3701,5101,6601,8001,9402,0902,2402,3702,5202,6702,8102,9603,1003,2403,3903,6803,970
125908001,0001,1901,3801,5401,7101,8902,0602,2402,4002,5702,7502,9203,0903,2703,4303,6103,7803,9504,2904,6404,9905,320
136108301,0401,2401,4301,6201,8001,9802,1602,3402,5302,7102,9003,0803,2603,4403,6203,8103,9904,1704,5404,9005,2705,640
156609101,1601,3901,6001,8202,0302,2402,4602,6702,8903,1003,3103,5303,7403,9504,1704,3804,6004,8105,2405,6606,0906,520
166809501,2001,4301,6601,8802,1002,3302,5502,7703,0003,2203,4403,6803,9004,1204,3504,5704,7905,0205,4605,9106,3606,800
187201,0201,2801,5401,7902,0402,2902,5302,7803,0303,2803,5303,7804,0204,2704,5304,7705,0205,2605,5106,0106,5107,0007,500
207201,0201,2801,5401,7902,0402,2902,5302,7803,0303,2803,5303,7804,0204,2704,5304,7705,0205,2605,5106,0106,5107,0007,500
259501,3801,7702,1702,5602,9603,3603,7604,1504,5504,9505,3305,7306,1306,5206,9207,3207,7208,1108,5109,29010,09010,88011,680
301,0801,5902,0802,5603,0503,5304,0204,1104,9905,0305,9205,9506,9307,4107,9108,0208,8709,3609,8509,87011,30011,71013,24014,22014,660
351,0901,6602,2302,7803,6803,6804,1204,1205,0405,0405,9605,9608,0308,0308,0308,0309,8809,8809,8809,88011,72011,72014,67014,67014,670
401,2902,0102,6703,3304,4304,4304,9804,9806,1206,1207,2707,2709,8309,8309,8309,83012,11012,11012,11012,11014,39014,39017,99017,99017,990
502,9003,8604,8306,2006,2006,7906,7908,3808,3809,9809,98013,71013,71013,71013,71016,98016,98016,98016,98020,25020,25025,32025,32025,320
 PSFJT
[ ! ]
PSFUT
46307208401,0301,3101,310
56307208401,0301,3101,3101,4601,460
64305306207108008909901,0701,1601,2401,3101,4001,4701,5501,6301,7001,7901,860
84405306207008008809701,0501,1201,2101,2801,3701,4401,5101,5901,6601,7301,8101,8801,9502,090
104505506307208109009901,0701,1401,2301,3001,3901,4601,5301,6101,6801,7501,8301,9001,9702,1202,270
124705706507508309201,0101,0901,1801,2501,3301,4101,4801,5501,6401,7101,7901,8601,9302,0102,1502,3102,4602,600
134906107108209201,0301,1201,2201,3201,4101,5001,5901,6801,7601,8601,9402,0402,1202,2202,3002,4802,6602,8403,010
155406607909101,0401,1601,2701,3901,4901,6001,7001,8101,9102,0202,1302,2402,3402,4502,5502,6602,8803,0903,3003,510
165306507708901,0101,1101,2201,3201,4301,5301,6301,7301,8301,9302,0302,1202,2302,3202,4302,5202,7202,9203,1203,320
185506708009201,0401,1601,2601,3801,4801,5901,6801,7901,8902,0002,1002,2102,3102,4002,5102,6102,8203,0303,2303,440
205907408901,0301,1701,3001,4301,5501,6801,8101,9302,0602,1702,3002,4302,5502,6802,8002,9303,0603,3003,5503,8004,040
256808901,0801,2701,4501,6201,8001,9602,1402,3102,4802,6602,8203,0003,1703,3403,5203,6903,8604,0304,3804,7305,0605,410
307201,0101,2301,4501,6601,8702,0802,2802,4902,7002,9103,1203,3203,5303,7403,9504,1604,3704,5704,7805,2005,6106,0306,4506,860
357401,1401,5101,9002,5102,5102,8202,8203,3803,3803,9403,9405,7405,7405,7405,7406,8406,8406,8406,8408,0208,02010,03010,03010,030
408401,2901,7302,1602,9202,9203,3103,3103,9903,9904,6704,6706,7106,7106,7106,7108,0908,0908,0908,0909,4709,47011,83011,83011,830
501,6002,1302,6703,6603,6604,2104,2105,1005,1006,0106,0108,4608,4608,4608,46010,34010,34010,34010,34012,16012,16015,19015,19015,190
 PSSFJT
[ ! ]
PSSFUT
49601,2001,6002,0102,5102,510
59601,2001,6002,0102,5102,5102,7202,720
66208501,0701,2801,4801,6801,8702,0602,2502,4402,6302,8102,6002,7702,9403,1003,7503,950
86408701,1001,3201,5301,7201,9202,1102,3102,5002,7002,8903,0903,2803,4803,6603,3603,5303,7003,8604,830
106709101,1601,3901,6101,8102,0202,2202,4302,6402,8403,0503,2403,4503,6503,8603,5403,7203,9004,0705,0905,510
127401,0401,3101,5901,8302,0802,3302,5702,8203,0803,3203,5703,8204,0704,3204,5704,8205,0605,3105,5505,2705,7007,0607,550
137601,0601,3501,6201,8802,1302,3902,6502,9103,1603,4203,6803,9404,1904,4504,7004,9605,2205,4705,7305,4305,8807,2807,780
158401,2001,5301,8502,1602,4702,7803,1003,4003,7204,0204,3404,6404,9605,2705,5805,8906,2006,5106,8106,4707,0108,6809,300
168601,2401,5901,9002,2302,5502,8803,1903,5203,8404,1604,4804,8105,1205,4505,7806,0906,4206,7407,0707,7108,3509,0009,640
189801,4301,8502,2502,6603,0703,4703,8704,2804,6805,0905,5005,9006,3106,7207,1207,5307,9408,3408,7509,56010,36011,18011,990
209801,4301,8502,2502,6603,0703,4703,8704,2804,6805,0905,5005,9006,3106,7207,1207,5307,9408,3408,7509,56010,36011,18011,990
251,2401,8502,4303,0103,6004,1804,7705,3605,9306,5207,1107,6908,2708,8609,44010,03010,62011,19011,78012,37013,53014,70015,88017,040
301,3902,1002,7903,4904,1804,8805,5805,8206,9607,1308,3508,4509,74010,44011,13011,38012,52013,21013,90013,99015,99016,60018,77020,16020,750
351,5302,3503,1503,9305,2105,2105,8305,8307,1407,1408,4608,46011,39011,39011,39011,39014,00014,00014,00014,00016,61016,61020,76020,76020,760
401,8402,8203,7604,7006,2806,2807,0707,0708,6908,69010,30010,30013,93013,93013,93013,93017,16017,16017,16017,16020,38020,38025,47025,47025,470
504,1205,4806,8608,7808,7809,6309,63011,89011,89014,13014,13019,44019,44019,44019,44024,08024,08024,08024,08028,71028,71035,87035,87035,870
[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式¥基準単価
TypeD最短L

50
L51

100
L101

150
L151

200
L201

300
L301

400
L401

500
L501

600
L601

800
L801

1000
RSFJT41,3101,4701,5601,6601,970
51,3101,4701,5601,6601,9702,080
61,0801,2401,3801,5201,7201,9302,1802,2402,7802,960
81,0701,2101,3401,5901,8102,0102,3702,4302,8503,270
101,0801,2201,4701,6102,0602,2502,5602,7703,2903,700
121,0901,3501,6201,8802,2102,5402,9603,2704,1704,980
131,1001,3701,6301,9002,3502,6803,1103,5404,4405,190
151,2301,5001,7602,1402,6303,0903,6304,1304,8205,760
161,2301,5001,8702,1402,8503,3303,8704,5405,1506,090
181,2401,6402,0302,4203,1303,7104,3904,8506,0907,290
201,2401,7402,2602,6503,4804,1704,4305,5106,7907,570
251,5202,1802,8103,4804,1905,1305,8607,0708,82010,760
301,7702,5703,4803,8605,2905,8106,7509,30011,67014,250

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式¥基準単価
TypeD最短L

50
L51

100
L101

150
L151

200
L201

300
L301

400
L401

500
L501

600
L601

800
L801

1000
RSSFJT41,5601,7101,8502,1202,460
51,5601,7101,8502,1202,4602,590
61,1901,4401,6501,8902,1502,5102,8803,0703,7504,430
81,1901,4401,6602,0002,3002,6603,1603,3703,9504,680
101,2201,4501,8202,0402,5802,9403,4103,7904,4705,240
121,2601,6602,0602,4402,8903,4204,0604,5905,7106,980
131,2601,6702,0602,4503,0003,5404,1804,8305,9607,150
151,4201,8502,2602,7703,3704,0804,8805,6406,5908,090
161,4401,8802,4202,8203,6804,4205,2606,2207,1208,660
181,4602,0402,5803,1303,9804,8605,8506,6308,19010,010
201,4602,1402,8103,3604,3305,3205,8907,2908,89010,290
251,9502,8103,6904,6105,5807,0608,32010,07012,36015,380
302,3303,3404,5305,2206,9708,1509,74012,92015,97019,870

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式¥基準単価
TypeD最短L

100
L101

200
L201

400
L401

600
L601

800
L801

1000
L1001

1200
L1201

1500
PSFGT63706209901,4801,9502,580
83806301,0001,5102,0202,7103,170
103906401,0301,4101,8902,7903,270
12・134006701,0801,4902,4202,8203,3504,180
15・164307201,1801,6002,5402,9803,5804,520
18・204507501,2201,6802,6603,1203,5904,750
255308801,4702,0603,1503,7404,3205,230
305809701,6302,3003,4804,1404,8406,050
357501,2502,0802,8904,2105,0205,9007,360
408601,4302,4303,4204,9205,9306,9508,690
501,0601,7503,0904,4006,2207,6108,94011,170

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式¥基準単価
TypeD最短L

100
L101

200
L201

400
L401

600
L601

800
L801

1000
L1001

1200
L1201

1500
PSSFGT67101,1901,8402,7603,5204,340
87201,2101,8602,8003,7404,4805,530
107201,2101,8602,6903,5904,4805,530
12・138101,3502,1503,1704,3105,3406,1707,720
15・161,0101,6902,8903,5604,8205,9407,1409,630
18・201,2402,0603,0903,8505,5306,4207,91011,040
251,2602,0903,6604,6106,1807,5909,38011,430
301,3902,3204,0705,1006,9408,57010,58013,230
351,5602,6004,2706,1808,33010,25012,15015,190
401,8603,1105,1707,53010,19012,55014,92018,660
502,7104,5007,05010,34014,23017,62021,00026,250
数量スライド価格[ ! ]1円未満切り捨て) こちら
◦SUJ2相当 D公差g6 D6〜D12・D16・D20
数量区分標準対応個別対応
小口大口大口
数 量1~45〜1213〜1920〜4950〜100101~
値引率基準単価5%10%15%25%お見積り
出荷日通常+5日
[ ! ]低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
数量区分標準対応個別対応
小口大口大口
数 量1~45〜1213〜1920〜4950〜100101~
値引率基準単価5%10%15%25%お見積り
出荷日通常+7日
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

●D4~D30
 2 日目出荷

●D35~D50
 3 日目出荷

●低温黒色クロムメッキ品
 8 日目出荷

●2日目・3日目共通
ご注文締切
ストークT当日出荷1,600円/1本正午迄>>こちら
ストークA早割翌日出荷300円/1明細行PM 3:00迄

ストークA

翌日出荷800円/1本PM 6:00
[ ! ]ストークA早割は1明細行当たり一律300円
[ ! ]ストークAは3本以上で1明細行当たり一律2,160円

出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト 片端めねじタイプ

シャフト 片端めねじタイプ

    シャフト 片端おねじ・片端めねじタイプ

    シャフト 片端おねじ・片端めねじタイプ

      【クリーン洗浄品】シャフト 片端おねじ・片端めねじタイプ

      【クリーン洗浄品】シャフト 片端おねじ・片端めねじタイプ

        シャフト 片端おねじタイプ

        シャフト 片端おねじタイプ

          【クリーン洗浄品】シャフト 片端めねじタイプ

          【クリーン洗浄品】シャフト 片端めねじタイプ

            シャフト 両端めねじタイプ

            シャフト 両端めねじタイプ

              【クリーン洗浄品】シャフト 片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

              【クリーン洗浄品】シャフト 片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

                精密シャフト 片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

                精密シャフト 片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

                  精密シャフト 片端めねじ/片端めねじスパナ溝付き

                  精密シャフト 片端めねじ/片端めねじスパナ溝付き

                    【クリーン洗浄品】精密シャフト 片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

                    【クリーン洗浄品】精密シャフト 片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

                      【クリーン洗浄品】シャフト 片端めねじ スパナ溝付タイプ・キリ穴付タイプ

                      【クリーン洗浄品】シャフト 片端めねじ スパナ溝付タイプ・キリ穴付タイプ

                        シャフト 片端段付おねじ・片端めねじ

                        シャフト 片端段付おねじ・片端めねじ

                          【クリーン洗浄品】精密シャフト 片端めねじ/片端めねじスパナ溝付き

                          【クリーン洗浄品】精密シャフト 片端めねじ/片端めねじスパナ溝付き

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 2日目~   当日出荷可能 3日目~   6日目~   3日目~   5日目~   2日目~   当日出荷可能 6日目~   5日目   3日目~   8日目   5日目~   3日目~   6日目~
                            環境対応 RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) - RoHS対応(10物質) - RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質)
                            特性・用途 該当なし 該当なし クリーン洗浄 該当なし - 該当なし - 該当なし 該当なし クリーン洗浄 クリーン洗浄 該当なし クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート 片端段付 ストレート
                            軸端形状(左) めねじ おねじ おねじ おねじ めねじ めねじ おねじ おねじ めねじ おねじ めねじ おねじ めねじ
                            軸端形状(右) 加工なし めねじ めねじ 加工なし 加工なし めねじ めねじ めねじ 加工なし めねじ 加工なし めねじ 加工なし

                            シャフト 片端めねじタイプのレビュー

                            評価 4.6 平均満足度:4.6 98件のレビュー
                            鋼材リフト用等に使用しています。
                            評価 5.0満足度:5.02020/03/09
                            以前はロット棒を旋盤にて加工していましたが、本数が増えると非常に手間でした。Dサイズ、タップの種類、表面処理など種類が豊富で助かります

                            もっと読む 閉じる

                            4が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械部品
                            評価 5.0満足度:5.02018/02/01
                            細かい選定と追加工も選べるため
                            購入後手を加えずにそのまま使用出来るので
                            非常に助かります。

                            もっと読む 閉じる

                            2が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ガイドバー治具部品
                            評価 5.0満足度:5.02019/10/10
                            サイズ、材質、寸法が選択できるため、使い勝手がいいです。社内制作するより購入したほうが精度がいいので安心です。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            樹脂カード抜き型ガイド部に使用。
                            評価 5.0満足度:5.02017/07/07
                             量産品リピートに使用していますが、仕様・サイズ・価格と全てに関して満足しています。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            スライドガイドバー
                            評価 5.0満足度:5.02016/09/06
                            何百本と使用していますが、
                            安価・短納期で問題なく使用でき、とても助かっています。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
