シャフト　片端おねじ・片端めねじタイプ

シャフト　片端おねじ・片端めねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 規格拡張対象
評価 4.4平均満足度4.4 この商品のレビューをみる（30件）
通常価格(税別)
 -
税込価格
 -

【特長】片端おねじ・片端めねじタイプのシャフト（リニアシャフト・焼入れシャフト...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

ミスミユニット事例

直動ガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定1,204件の候補があります。

Loading...

外形図・規格表

外形図

シャフト　片端おねじ・片端めねじタイプ:関連画像
[ ! ]D部面粗度はメッキ品シャフト　片端おねじ・片端めねじタイプ:関連画像メッキ無し品はシャフト　片端おねじ・片端めねじタイプ:関連画像です。
[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。

Type[ M ]材質[ H ]硬度[ S ]表面処理
D公差g6D公差h5D公差f8
SFADSFUD−SUJ2相当高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSFADSSFUD−SUS440Cまたは
13Cr系ステンレス
PSFADPSFUD−SUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上
PSSFADPSSFUD−SUS440Cまたは
13Cr系ステンレス
RSFAD−−SUJ2相当低温黒色クロムメッキ
RSSFAD−−SUS440Cまたは
13Cr系ステンレス
−−PSFGDS45C相当−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上
−−PSSFGDSUS304
L、F寸公差表
寸法区分公差
(㎜)
を超え以下
0.53±0.1
36±0.1
630±0.2
30120±0.3
120400±0.5
4001000±0.8
10002000±1.2
[ ! ]JIS B 0405ｍ級(中級)に準拠。

[ ! ]D≦5のとき、全体焼入れとなる場合があります。
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。

[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・ 真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]低温黒色クロムメッキの特長>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照
[ ! ]締付トルク、降伏応力データのご用意がございません。

規格表

型式−L−F−B−P−N
SFAD20−277−F25−B12−P10−N12
D公差
Dg6h5f8
4−0.004
−0.012		  0
−0.005		−
5
6−0.010
−0.028
8−0.005
−0.014		  0
−0.006		−0.013
−0.035
10
12−0.006
−0.017		  0
−0.008		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		  0
−0.009		−0.020
−0.053
25
30
35−0.009
−0.025		  0
−0.011		−0.025
−0.064
40
50
型式指定1mm単位P(並目)
選択
P=M		N(並目)
選択		(Y)
Max.		RC
TypeDLFB
D公差g6
SFAD
SSFAD
PSFAD
PSSFAD
RSFAD
RSSFAD

D公差f8
PSFGD
PSSFGD		D公差h5
SFUD
SSFUD
PSFUD
PSSFUD		425〜2982≦F≦P×5(P≦6のとき)
B≦F−2

(P＝8・10のとき)
B≦F−3

(P≧12のとき)
B≦F−5

(ねじなしのとき)
B＝0

[ ! ]B≧Pitch×3		34         2            3000.2
以下		0.2
以下
525〜398345         2.63          400
625〜8983456         3          9000.3
以下		0.5
以下
825〜109834568        345        1100
1025〜11983456810       3456       1200
1225〜1398345681012      (3)4568      1400
1325〜1398 45681012      (3)4568      1400
1525〜1398 45681012      (3)456810     1400
1625〜1398 4568101216      456810     1400
1825〜1398  568101216      45681012    1400
2025〜1398  56810121620     45681012    14001.0
以下
2525〜1398   681012162024    4568101216   1400
3025〜1498    8101216202430     6810121620  1500
3525〜1498     101216202430      81012162024 15000.5
以下
4040〜1498      1216202430       1012162024301500
低温黒色クロムメッキ品は
D≦30、Y≦1000です。		5050〜1498       16202430        12162024301500
[ ! ]N（　）寸法はD公差g6のみご選択いただけます。[ ! ]全長Lは、N×2.5＋4≦Lが必要です。
[ ! ]D＝Pの場合、B寸法はF＝Bでご指定ください。但しL寸法・F寸法を優先して製作しますので、B寸法はF−（Pitch×2）となります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
並目ねじピッチ
M･N
(P･N)		pitch
20.4
2.60.45
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
243.0
303.5


■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り

追加工詳細

■出荷日

 3 日目出荷


●低温黒色クロムメッキ品

 8 日目出荷


・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

シャフト 片端おねじ・片端めねじタイプ 関連画像1_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可SFAD30-250.5-F40-B30-P10-N10-LKC400
SC

スパナ溝1箇所追加

DWℓ1
658
87
108
121010
1311
1513
1614
1816
2017
2522
302715
3530
403620
5041
[ ! ]D=6以上適用
[ ! ]SC=指定1mm単位
[ ! ]SC+ℓ1≦L
[ ! ]SC≧0
[ NG ] WSCとの併用不可		SFAD30-250-F40-B30-P10-N10-SC15400
WSC

スパナ溝2箇所追加

[ ! ]D=6以上適用
[ ! ]WSC, X =指定1mm単位
[ ! ]WSC+X+ℓ1×2＜L
[ ! ]WSC（X）≧0
[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] SCとの併用不可		SFAD30-250-F40-B30-P10-N10-WSC12-X8800
FC

平面取り1箇所追加

シャフト 片端おねじ・片端めねじタイプ 関連画像3_追加工詳細

Dｈ
4～50.5
6～181
20～402
503
[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ] WFCとの併用不可		SFAD30-250-F40-B30-P10-N10-FC10-E8200
WFC

平面取り2箇所追加

シャフト 片端おねじ・片端めねじタイプ 関連画像4_追加工詳細

Dｈ
4～50.5
6～181
20～402
503
[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] FCとの併用不可		SFAD30-250-F40-B30-P10-N10-WFC8-A8-E4400
RC

90度平面取り1箇所追加

シャフト 片端おねじ・片端めねじタイプ 関連画像5_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ] WRCとの併用不可		SFAD30-250-F40-B30-P10-N10-RC10500
WRC

90度平面取り2箇所追加

シャフト 片端おねじ・片端めねじタイプ 関連画像6_追加工詳細

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] RCとの併用不可		SFAD30-250-F40-B30-P10-N10-WRC10-Y101,000
PMC
PMS

おねじ細目ねじに変更シャフト 片端おねじ・片端めねじタイプ 関連画像7_追加工詳細

DPMCPMS
434
5345
63456
834568
10 456810      10
12  5681012     1012
13  5681012     10
15  568101215    1012
16  568101215    101214
18  56810121517   10121418
20   681012151720  10121418
25    8101215172025 10121418
30    81012151720253010121418
35     1012151720253010121418
40      121517202530 121418
50       1517202530  1418
ピッチ0.350.50.751.01.51.251.5
【ベアリングナット 細目追加工】
・「PMC」と指定

【シリンダ 細目追加工】
・「PMS」と指定		SFAD30-250-F40-B30-PMC15-N10300
NSC

めねじを細目ねじに変更シャフト 片端おねじ・片端めねじタイプ 関連画像8_追加工詳細

DNSC
12・138
15・16810
1881012
208101214
25～35810121418
40 10121418
50  121418
ピッチ1.01.251.5
[ ! ]D=12以上適用
[ NG ] NDとの併用不可		SFAD30-250-F40-B30-P10-NSC14300
ND

めねじ有効長を
M(N)×3に変更
シャフト 片端おねじ・片端めねじタイプ 関連画像9_追加工詳細

ー[ ! ]D=10～30かつ、N=6～20適用
[ ! ]片端めねじ：ND×3.5+7≦L

[ NG ] NSCとの併用不可		SFAD30-250-F40-B30-P10-ND6200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　片端おねじ・片端めねじタイプ 関連画像1_真円度
■真直度測定方法
シャフト　片端おねじ・片端めねじタイプ 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
3130.004
13200.005
20400.006
40500.007
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
5100.011
10180.014
18300.017
30500.020
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
4条件なし（L/100）×0.05以下
5条件なし（L/100）×0.03以下
6～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

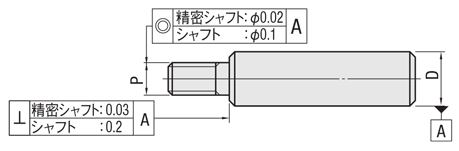

■同軸度・直角度

シャフト　片端おねじ・片端めねじタイプ 関連画像1

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

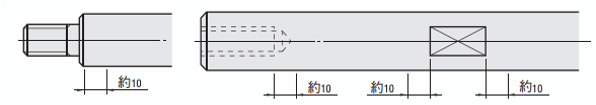

■硬度低下範囲

・加工部から10mm程度



(例)

シャフト　片端おねじ・片端めねじタイプ 関連画像1_硬度低下範囲



■焼なましによる硬度低下加工部
・おねじ ・スパナ溝 ・平面取り ・90度平面取り



■めねじの硬度低下条件
めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
40.5以上0.5以上
5
6～10
12・130.7以上
15～200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部

シャフト　片端おねじ・片端めねじタイプ 関連画像1_メッキ層について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 21
  8. 次へ
型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
おねじ細目ねじPMC(ベアリングナットの細目ピッチに対応)(mm)
おねじ細目ねじPMS(シリンダの細目ピッチに対応)
おねじ部 [P](mm)
めねじ(並目・有効長：呼び径×2) [N](mm)
めねじ(並目・有効長：呼び径×3) [ND](mm)
めねじNを細目ねじ変更 [NSC](mm)
B(mm)
F(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
4
25 ～ 298
g6
高周波焼入(58HRC～)
-
-
3 ～ 4
2
-
-
0 ～ 28
2 ～ 28
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
4
25 ～ 298
g6
高周波焼入(58HRC～)
3 ～ 4
-
-
2
-
-
0 ～ 28
2 ～ 28
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
5
25 ～ 398
g6
高周波焼入(58HRC～)
-
-
3 ～ 5
2.6 ～ 3
-
-
0 ～ 35
2 ～ 35
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
5
25 ～ 398
g6
高周波焼入(58HRC～)
3 ～ 5
-
-
2.6 ～ 3
-
-
0 ～ 35
2 ～ 35
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
6
25 ～ 898
g6
高周波焼入(58HRC～)
-
-
3 ～ 6
3
-
-
0 ～ 40
2 ～ 42
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
6
25 ～ 898
g6
高周波焼入(58HRC～)
3 ～ 6
-
-
3
-
-
0 ～ 40
2 ～ 42
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1098
g6
高周波焼入(58HRC～)
-
-
3 ～ 8
3 ～ 5
-
-
0 ～ 53
2 ～ 56
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1098
g6
高周波焼入(58HRC～)
3 ～ 8
-
-
3 ～ 5
-
-
0 ～ 53
2 ～ 56
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1198
g6
高周波焼入(58HRC～)
-
-
3 ～ 10
3 ～ 6
-
-
0 ～ 70
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1198
g6
高周波焼入(58HRC～)
-
-
3 ～ 10
-
6
-
0 ～ 70
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1198
g6
高周波焼入(58HRC～)
4 ～ 10
-
-
3 ～ 6
-
-
0 ～ 70
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1198
g6
高周波焼入(58HRC～)
4 ～ 10
-
-
-
6
-
0 ～ 70
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1198
g6
高周波焼入(58HRC～)
-
10
-
3 ～ 6
-
-
0 ～ 70
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1198
g6
高周波焼入(58HRC～)
-
10
-
-
6
-
0 ～ 70
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
3 ～ 12
3 ～ 8
-
-
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
3 ～ 12
-
6 ～ 8
-
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
3 ～ 12
-
-
8
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
3 ～ 8
-
-
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
6 ～ 8
-
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
-
8
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
3 ～ 8
-
-
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
-
6 ～ 8
-
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
-
-
8
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 12
3 ～ 8
-
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 12
-
6 ～ 8
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 12
-
-
8
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
3 ～ 8
-
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
6 ～ 8
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 12
-
-
-
-
8
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
3 ～ 8
-
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
-
6 ～ 8
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
-
-
8
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 12
3 ～ 10
-
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 12
-
6 ～ 10
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 12
-
-
8 ～ 10
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 15
-
-
3 ～ 10
-
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 15
-
-
-
6 ～ 10
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 15
-
-
-
-
8 ～ 10
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
3 ～ 10
-
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
-
6 ～ 10
-
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 12
-
-
-
8 ～ 10
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 16
4 ～ 10
-
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 16
-
6 ～ 10
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
4 ～ 16
-
-
8 ～ 10
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 15
-
-
4 ～ 10
-
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 15
-
-
-
6 ～ 10
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 15
-
-
-
-
8 ～ 10
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 14
-
4 ～ 10
-
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 14
-
-
6 ～ 10
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 14
-
-
-
8 ～ 10
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
5 ～ 16
4 ～ 12
-
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
5 ～ 16
-
6 ～ 12
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
5 ～ 16
-
-
8 ～ 12
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 17
-
-
4 ～ 12
-
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 17
-
-
-
6 ～ 12
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
5 ～ 17
-
-
-
-
8 ～ 12
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 18
-
4 ～ 12
-
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 18
-
-
6 ～ 12
-
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1398
g6
高周波焼入(58HRC～)
-
10 ～ 18
-
-
-
8 ～ 12
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1398
g6
高周波焼入(58HRC～)
-
-
5 ～ 20
4 ～ 12
-
-
0 ～ 140
2 ～ 140
対象外
-
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 21
  8. 次へ

Loading...

詳細情報

基本情報

【特長】片端おねじ・片端めねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

技術情報

技術情報

納期・価格

価格表


・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
250		L251
〜
300		L301
〜
350		L351
〜
400		L401
〜
450		L451
〜
500		L501
〜
550		L551
〜
600		L601
〜
650		L651
〜
700		L701
〜
750		L751
〜
800		L801
〜
850		L851
〜
900		L901
〜
950		L951
〜
1000		L1001
〜
1100		L1101
〜
1200		L1201
〜
1300		L1301
〜
1400		L1401
〜
1498
SFAD
[ ! ]
SFUD		41,0601,5601,6501,7602,1102,110－－－－－－－－－－－－－－－－－－－
51,0601,5601,6501,7602,1102,1102,4302,430－－－－－－－－－－－－－－－－－
68409201,0101,0901,1701,2401,3101,3901,4601,5301,6101,6801,7401,8101,8801,9502,0202,090－－－－－－－
88909701,0501,1301,2101,2801,3501,4301,5001,5801,6501,7101,7901,8501,9201,9802,0602,1202,1902,2602,390－－－－
108901,0201,0901,1801,2501,3201,4001,4701,5401,6201,6801,7501,8201,8901,9502,0302,0902,1602,2402,3002,4402,570－－－
129001,0601,1401,2201,2901,3701,4401,5101,5901,6601,7201,8001,8601,9302,0002,0702,1302,2102,2702,3402,4802,6102,8403,060－
139101,1201,2201,3001,4001,4901,5801,6601,7401,8301,9102,0002,0802,1602,2502,3302,4202,5002,5802,6702,4702,6103,1703,340－
159201,2001,3001,4101,5101,6101,7101,8101,9002,0002,1002,1902,2902,3802,4902,5802,6802,7702,8802,9703,1603,3603,5503,750－
169301,2001,3001,4001,5001,6001,6901,7701,8701,9602,0502,1402,2402,3302,4202,5102,6002,6902,7802,8803,0603,2403,4203,600－
189501,2801,4101,5201,6401,7401,8601,9602,0802,1802,3002,4002,5202,6302,7402,8502,9603,0703,1803,2903,5103,7303,9504,170－
209601,3201,4401,5501,6601,7601,8801,9802,0902,1902,3002,4202,5202,6302,7402,8502,9603,0703,1803,2903,5103,7303,9504,170－
259701,4601,6801,8402,0002,1502,3002,4602,6102,7602,9203,0803,2203,3803,5403,6903,8404,0004,1504,3104,6104,9205,2305,540－
309801,4701,9002,0902,2802,4802,6702,8603,0503,2403,4303,6203,8204,0104,2104,4004,5904,7804,9805,1705,5505,9306,3206,7107,090
359901,4801,9702,4602,9802,9803,1403,1403,6003,6004,0604,0605,5105,5105,5105,5106,3606,3606,3606,3607,3007,3009,1109,1109,110
401,2101,8002,4003,0103,5703,5703,7303,7304,2704,2704,8104,8106,2606,2606,2606,2607,2307,2307,2307,2308,2608,26010,32010,32010,320
501,3702,0402,7103,3804,1304,1304,3904,3905,3005,3006,2106,2107,6107,6107,6107,6108,9108,9108,9108,91010,28010,28012,84012,84012,840
SSFAD
[ ! ]
SSFUD		41,5202,1402,3002,4402,9802,980－－－－－－－－－－－－－－－－－－－
51,5202,1402,3002,4402,9802,9803,1803,180－－－－－－－－－－－－－－－－－
69301,1101,2701,4301,5901,7301,8802,0302,1702,3202,4702,6102,7602,9003,0503,1903,3403,490－－－－－－－
81,0001,1801,3501,5201,6801,8402,0102,1602,3202,4802,6402,7902,9503,1103,2703,4203,5803,7403,9004,0604,380－－－－
101,0501,2401,4201,6001,7601,9302,0902,2602,4302,5902,7602,9303,0903,2603,4203,5903,7603,9304,0804,2504,5904,920－－－
121,1301,3501,5601,7601,9602,1502,3502,5502,7502,9503,1503,3403,5403,7403,9404,1404,3404,5304,7304,9205,3205,7106,1106,510－
131,1701,4001,6201,8302,0402,2502,4602,6702,8803,0903,3003,5103,7203,9304,1404,3504,5704,7804,9805,1904,8805,2506,4606,880－
151,2501,5101,7602,0202,2602,5102,7502,9903,2403,4903,7403,9804,2204,4704,7104,9705,2105,4605,7005,9506,4406,9307,4207,920－
161,2801,5601,8202,0802,3302,5902,8603,1103,3703,6203,8904,1404,4004,6504,9105,1705,4305,6805,9406,2006,7207,2307,7508,260－
181,3501,6601,9402,2302,5202,8003,0903,3703,6503,9404,2304,5204,8005,0805,3705,6605,9406,2306,5106,7907,3707,9408,5209,080－
201,3801,6601,9402,2302,5202,8003,0903,3703,6503,9404,2304,5204,8005,0805,3705,6605,9406,2306,5106,7907,3707,9408,5209,080－
251,5302,1302,5803,0503,5003,9604,4104,8605,3105,7806,2306,6907,1407,5908,0508,5108,9609,4209,87010,32011,24012,15013,06013,970－
301,5402,3102,9903,5504,1104,6705,0905,0906,0206,0206,9406,9408,5809,0209,0209,02010,82010,85010,85010,85012,71012,71015,84015,88015,880
351,5502,3203,1003,8704,7804,7805,1005,1006,0306,0306,9506,9509,0309,0309,0309,03010,86010,86010,86010,86012,72012,72015,89015,89015,890
401,8802,8103,7604,6905,8205,8206,2306,2307,3607,3608,5108,51011,07011,07011,07011,07013,35013,35013,35013,35015,62015,62019,53019,53019,530
502,6703,9905,3206,6608,0108,0108,4308,43010,02010,02011,61011,61015,36015,36015,36015,36018,63018,63018,63018,63021,88021,88027,36027,36027,360
PSFAD
[ ! ]
PSFUD		41,3401,5901,7201,8302,1702,170－－－－－－－－－－－－－－－－－－－
51,3401,5901,7201,8302,1702,1702,2602,260－－－－－－－－－－－－－－－－－
68609701,0801,1801,2701,3701,4601,5501,6501,7301,8301,9102,0102,0902,1702,2702,3502,440－－－－－－－
89001,0101,1001,2001,2901,3901,4701,5601,6501,7301,8201,9001,9802,0702,1502,2402,3202,4002,4902,5702,740－－－－
109601,0501,1601,2501,3301,4301,5201,6101,6901,7701,8601,9402,0402,1202,2102,2902,3702,4602,5402,6302,7902,960－－－
121,0001,1001,2001,2901,3901,4801,5801,6601,7401,8301,9202,0102,0902,1702,2602,3402,4402,5202,6002,6902,8703,0303,3003,560－
131,0401,1701,2801,3901,5001,6101,7101,8101,9102,0202,1202,2302,3202,4302,5302,6402,7302,8402,9403,0502,8203,0003,7504,040－
151,1101,2501,3901,5101,6401,7601,8902,0102,1302,2602,3702,5002,6302,7402,8702,9903,1103,2303,3603,4803,7303,9704,3104,640－
161,1201,2501,3801,5001,6201,7301,8501,9602,0802,1902,3002,4202,5302,6502,7602,8802,9903,1103,2203,3403,5603,7904,1204,440－
181,1801,3001,4401,5601,6801,8001,9202,0402,1502,2802,3902,5102,6402,7502,8702,9903,1103,2203,3503,4703,7103,9404,2704,610－
201,2501,4001,5501,7001,8401,9802,1302,2702,4202,5602,7002,8502,9903,1303,2803,4103,5603,7103,8403,9904,2704,5704,9605,340－
251,3001,6201,8202,0202,2202,4002,6002,8003,0003,2003,4003,6003,8003,9904,1904,3904,5904,7904,9905,1805,5805,9706,3706,760－
301,3101,8002,0402,2802,5202,7502,9903,2303,4803,7203,9504,1904,4304,6704,9005,1505,3905,6305,8706,1006,5807,0707,5408,0208,490
351,3201,9802,6403,3003,9903,9904,2104,2104,8204,8205,4405,4407,4007,4007,4007,4008,5408,5408,5408,5409,7909,79012,22012,22012,220
401,6202,4303,2304,0404,7904,7904,9804,9805,7205,7206,4706,4708,4008,4008,4008,4009,7109,7109,7109,71011,11011,11013,87013,87013,870
501,8202,7103,6204,5305,5305,5305,8805,8807,1107,1108,3408,34010,23010,23010,23010,23011,98011,98011,98011,98013,79013,79017,24017,24017,240
PSSFAD
[ ! ]
PSSFUD		42,1302,3502,5702,9403,6403,640－－－－－－－－－－－－－－－－－－－
52,1302,3502,5702,9403,6403,6403,9103,910－－－－－－－－－－－－－－－－－
69901,2101,4101,6101,8001,9802,1702,3602,5502,7402,9303,1203,3103,5003,6903,8704,0604,250－－－－－－－
81,0401,2601,4701,6701,8602,0602,2602,4502,6502,8403,0203,2203,4103,6103,8004,0004,2004,3904,5804,7805,170－－－－
101,1001,3201,5401,7501,9602,1602,3702,5702,7802,9903,1903,4003,6003,8104,0104,2204,4304,6304,8405,0405,4505,870－－－
121,1901,4601,7101,9602,2202,4602,7102,9603,2003,4503,7103,9604,2004,4504,6904,9505,2005,4405,6905,9406,4406,9407,5308,120－
131,2201,5001,7602,0202,2802,5302,7803,0503,3003,5603,8104,0704,3304,5904,8405,1005,3605,6105,8706,1205,7806,2207,6708,180－
151,3201,6501,9602,2702,5802,8903,2003,5103,8204,1404,4404,7605,0605,3805,6906,0006,3106,6206,9307,2307,8608,4809,1009,720－
161,3501,6902,0202,3402,6602,9803,3103,6203,9504,2704,5904,9105,2405,5505,8806,2106,5306,8507,1707,5008,1408,7909,43010,070－
181,4901,9002,3002,7103,1203,5203,9304,3404,7405,1505,5405,9506,3606,7607,1707,5807,9808,3908,8009,20010,02010,83011,63012,440－
201,4901,9002,3002,7103,1203,5203,9304,3404,7405,1505,5405,9506,3606,7607,1707,5807,9808,3908,8009,20010,02010,83011,63012,440－
251,8102,3902,9703,5604,1504,7305,3105,9006,4807,0707,6508,2308,8209,4109,99010,57011,16011,74012,33012,92014,08015,25016,42017,590－
302,0202,7103,4004,1004,7905,4906,1806,8807,5708,2608,9609,65010,35011,05011,74012,43013,13013,82014,51015,21016,60017,99019,38020,77022,160
352,1903,2904,3905,4906,7606,7607,2307,2308,5508,5509,8509,85012,80012,80012,80012,80015,39015,39015,39015,39018,01018,01022,52022,52022,520
402,6703,9905,3206,6608,2208,2208,8208,82010,44010,44012,05012,05015,68015,68015,68015,68018,91018,91018,91018,91022,16022,16027,68027,68027,680
503,7705,6607,5309,42011,36011,36011,96011,96014,21014,21016,46016,46021,76021,76021,76021,76026,40026,40026,40026,40031,02031,02038,78038,78038,780
[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
998
RSFAD41,7902,2502,3302,4402,760－－－－－
51,7902,2502,3302,4402,7603,060－－－－
61,3001,5501,8102,0802,3502,4602,9203,1303,4804,170
81,3101,5501,8802,1902,4502,6003,1003,4103,6904,340
101,3101,6301,9402,3202,7002,8603,1503,5503,8704,600
121,3901,7602,1502,5202,9203,2003,6203,7604,6505,130
131,3901,7702,1502,5803,0603,3403,7604,0404,9105,440
151,7202,2402,7803,3903,9404,3104,8805,0505,7406,740
161,7202,3002,8503,5104,1804,5305,1105,4606,0707,070
181,8102,4003,0303,7604,4904,9905,4905,8707,0908,360
201,8602,5803,2604,0504,8905,2405,8206,5107,8008,630
252,2203,0803,9604,8205,7506,3307,0908,1309,88011,910
302,5303,6004,4705,5506,5407,3508,61010,48012,84015,540
RSSFAD42,0302,4802,7003,1103,370－－－－－
52,0302,4802,7003,1103,3703,600－－－－
61,4001,7402,0702,4202,7703,0203,6303,9904,4905,490
81,4201,7602,1802,5802,9203,2603,9204,4004,8505,860
101,4701,8502,2702,7403,2103,5504,0304,6305,1506,270
121,6202,0602,5703,0703,5904,1204,7905,1906,3307,340
131,6402,0802,5903,1103,7004,2204,8905,4306,5507,590
152,0502,5503,2404,0004,6805,3406,2306,6907,6809,270
162,0702,6703,3604,1905,0105,6906,6207,3008,2309,890
182,2202,7803,5704,4605,3806,2207,0707,8009,37011,340
202,2802,9203,7604,7305,7506,4507,3808,44010,08011,610
252,7803,7504,8606,0307,2608,4409,79011,43013,80017,020
303,1004,4405,5707,0108,3709,78011,58013,99017,60021,770

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
100		L101
〜
200		L201
〜
400		L401
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1498
PSFGD67001,1801,5302,3102,7203,140－－
87101,1901,5502,3303,1103,2403,690－
107201,2001,5801,9502,6103,3003,740－
127201,2301,6402,0402,9703,3703,7404,670
137401,2401,6602,0903,0103,4403,7904,750
15・161,0601,7502,2402,7203,7104,2105,0406,840
18・201,0701,7902,3002,8103,8304,3504,8406,910
251,1601,9302,5703,2204,3805,0205,6607,080
301,2102,0202,7503,4904,7505,4806,2207,780
351,3102,1803,0904,0005,4406,2707,1908,980
401,6002,6803,6504,7506,1707,1408,15010,190
501,8002,9904,3206,1207,5108,80010,13012,660
PSSFGD61,1001,8502,7204,0804,3905,410－－
81,1101,8602,7604,1305,5105,5706,630－
101,1101,8602,6803,9305,2405,5706,630－
12・131,2202,0302,7803,9705,2006,7507,2509,060
15・161,4202,3603,0004,3305,5806,8908,27010,550
18・201,6402,7203,4304,8206,2807,6909,09011,580
251,7902,9803,7705,3406,9408,57010,16012,620
301,9203,2004,1305,9407,7809,60011,42014,290
352,1703,6205,2907,2009,36011,28013,19016,490
402,6304,3906,4608,82011,48013,84016,21020,270
503,7306,2108,75012,04015,92019,31022,70028,380
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 D公差g6 D6〜D12
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋4日
[ ! ]低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

◦その他
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋7日
[ ! ]軸径30以上、低温黒色クロムメッキ品は51以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。


納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷800円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●低温黒色クロムメッキ品

 8 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

シャフト　片端おねじ・片端めねじタイプ:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト　片端おねじ・片端めねじタイプ

シャフト　片端おねじ・片端めねじタイプ

    シャフト　片端おねじタイプ

    シャフト　片端おねじタイプ

      シャフト　片端めねじタイプ

      シャフト　片端めねじタイプ

        【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ

        【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ

          精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

          精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

            【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

            【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

              シャフト　片端段付おねじ・片端めねじ

              シャフト　片端段付おねじ・片端めねじ

                【クリーン洗浄品】シャフト　片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

                【クリーン洗浄品】シャフト　片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

                  シャフト　片端おねじ・片端めねじ 逃げ溝付き

                  シャフト　片端おねじ・片端めねじ 逃げ溝付き

                    【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

                    【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

                      【クリーン洗浄品】シャフト　片端おねじタイプ

                      【クリーン洗浄品】シャフト　片端おねじタイプ

                        精密シャフト　片端おねじ/片端おねじスパナ溝付き

                        精密シャフト　片端おねじ/片端おねじスパナ溝付き

                          【クリーン洗浄品】シャフト　片端めねじタイプ

                          【クリーン洗浄品】シャフト　片端めねじタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   3日目～   2日目～   当日出荷可能 6日目～   5日目   8日目   3日目～   6日目～   3日目～   6日目～   6日目～   5日目   5日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） -
                            特性・用途 該当なし 該当なし 該当なし クリーン洗浄 該当なし クリーン洗浄 該当なし - 該当なし クリーン洗浄 クリーン洗浄 該当なし -
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート 片端段付 ストレート ストレート 片端段付 ストレート ストレート ストレート
                            軸端形状（左） おねじ おねじ めねじ おねじ おねじ おねじ おねじ おねじ おねじ おねじ おねじ おねじ めねじ
                            軸端形状（右） めねじ 加工なし 加工なし めねじ めねじ めねじ めねじ めねじ めねじ めねじ 加工なし 加工なし 加工なし

                            シャフト　片端おねじ・片端めねじタイプのレビュー

                            評価 4.4 平均満足度：4.4 30件のレビュー
                            1. 星５
                              53%
                            2. 星４
                              40%
                            3. 星３
                              7%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            回転軸
                            評価 4.0満足度：4.02021/06/22
                            短納期で入手でき、大変助かっております。品質面にも全く問題がなく重宝しております。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            回転軸
                            評価 4.0満足度：4.02021/06/22
                            短納期で入手でき、大変助かっております。品質面にも全く問題がなく重宝しております。

                            もっと読む 閉じる

                            3人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            自動機の製作
                            評価 5.0満足度：5.02021/11/29
                            ばね圧を利用する機構を製作しました。
                            カタログに記載のバリエーションも多くて
                            納期もばっちりです！
                            いつも助かっています。
                            また利用したいですね！

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            踏み台の脚として利用
                            評価 3.0満足度：3.02021/10/04
                            サイズが豊富で自由度があり使い勝手が良いです。
                            焼き入れもしており、この値段はりーズナブルかと思います。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備の支柱に
                            評価 5.0満足度：5.02021/07/29
                            オネジとメネジでつないで長さ調整ができ短時間でメンテナンス作業をすることが出来ました。精度も問題ありません、品質もいいです。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            搬送路に使用
                            評価 4.0満足度：4.02021/07/14
                            強度、精度、品質とも満足です。
                            ベアリングとともに使っています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            30件全て見る

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
