シャフト 片端おねじタイプ
- 規格変更
- 規格拡張対象
- 通常価格(税別)
- -
- 税込価格
- -
【特長】片端おねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャ...
(i)ご注意
- 精密洗浄・電解研磨を行ったシャフト 片端おねじタイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

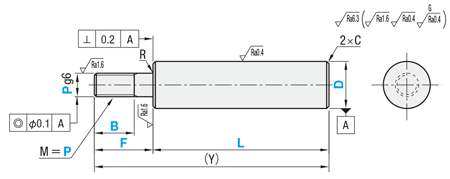

外形図
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。
[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | ||
| D公差g6 | D公差h5 | D公差f8 | |||
| SFAN | SFUN | − | SUJ2相当 | 高周波焼入 有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − |
| SSFAN | SSFUN | − | SUS440Cまたは 13Cr系ステンレス | ||
| PSFAN | PSFUN | − | SUJ2相当 | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚5μ以上 | |
| PSSFAN | PSSFUN | − | SUS440Cまたは 13Cr系ステンレス | ||
| RSFAN | − | − | SUJ2相当 | 低温黒色クロムメッキ | |
| RSSFAN | − | − | SUS440Cまたは 13Cr系ステンレス | ||
| − | − | PSFGN | S45C相当 | − | 硬質クロムメッキ メッキ硬度HV750〜 メッキ厚10μ以上 |
| − | − | PSSFGN | SUS304 | ||
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]低温黒色クロムメッキの特長 >>こちら
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照
規格表
| 型式 | − | L | − | F | − | B | − | P |
| SFAN12 | − | 500 | − | F20 | − | B15 | − | P6 |
| SFUN8 | − | 150 | − | F20 | − | B15 | − | P6 |
| D公差 | |||
| D | g6 | h5 | f8 |
| 4 | −0.004 −0.012 | 0 −0.005 | − |
| 5 | |||
| 6 | −0.010 −0.028 | ||
| 8 | −0.005 −0.014 | 0 −0.006 | −0.013 −0.035 |
| 10 | |||
| 12 | −0.006 −0.017 | 0 −0.008 | −0.016 −0.043 |
| 13 | |||
| 15 | |||
| 16 | |||
| 18 | |||
| 20 | −0.007 −0.020 | 0 −0.009 | −0.020 −0.053 |
| 25 | |||
| 30 | |||
| 35 | −0.009 −0.025 | 0 −0.011 | −0.025 −0.064 |
| 40 | |||
| 50 | |||
| 型式 | 指定1mm単位 | P(並目) 選択 | (Y) Max. | R | C | ||||||||||||||
| Type | D | L | F | B | |||||||||||||||
| D公差g6 SFAN SSFAN PSFAN PSSFAN RSFAN RSSFAN D公差f8 PSFGN (D≧6) PSSFGN (D≧6) | D公差h5 SFUN SSFUN PSFUN PSSFUN | 4 | 25〜298 | 2≦F≦P×5 | (P≦6のとき) B≦F−2 (P＝8・10のとき) B≦F−3 (P≧12のとき) B≦F−5 (ねじなしのとき) B＝0 [ ! ]B≧Pitch×3 | 3 | 300 | 0.2 以下 | 0.2 以下 | ||||||||||
| 5 | 25〜398 | 3 | 4 | 400 | |||||||||||||||
| 6 | 25〜898 | 3 | 4 | 5 | 900 | 0.3 以下 | 0.5 以下 | ||||||||||||
| 8 | 25〜1098 | 3 | 4 | 5 | 6 | 1100 | |||||||||||||
| 10 | 25〜1198 | 3 | 4 | 5 | 6 | 8 | 1200 | ||||||||||||
| 12 | 25〜1398 | 3 | 4 | 5 | 6 | 8 | 10 | 1400 | |||||||||||
| 13 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | |||||||||||
| 15 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | |||||||||||
| 16 | 25〜1398 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | |||||||||||
| 18 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 1400 | |||||||||||
| 20 | 25〜1398 | 5 | 6 | 8 | 10 | 12 | 16 | 1400 | 1.0 以下 | ||||||||||
| 25 | 25〜1398 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 1400 | ||||||||||
| 30 | 25〜1498 | 8 | 10 | 12 | 16 | 20 | 24 | 1500 | |||||||||||
| 35 | 25〜1498 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | 0.5 以下 | ||||||||||
| [ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。 | 40 | 25〜1498 | 12 | 16 | 20 | 24 | 30 | 1500 | |||||||||||
| 50 | 25〜1498 | 16 | 20 | 24 | 30 | 1500 | |||||||||||||
| 並目ねじ寸法 | |
| M | pitch |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 24 | 3.0 |
| 30 | 3.5 |
■おねじ部C面取り詳細
| ねじの 呼びM | ピッチ P | 面取りC (参考値) |
| 3 | 0.50 | 0.50 |
| 4 | 0.70 | 0.75 |
| 5 | 0.80 | 0.75 |
| 6 | 1.00 | 1.00 |
| 8 | 1.25 | 1.25 |
| 10 | 1.50 | 1.50 |
| 12 | 1.75 | 1.75 |
| 16 | 2.00 | 2.00 |
| 20 | 2.50 | 2.50 |
| 24 | 3.00 | 3.00 |
| 30 | 3.50 | 3.50 |
追加工詳細
■出荷日
| 3 | 日目出荷 |
●KCのみ
| 5 | 日目出荷 | (RSFAN・RSSFANは8日目出荷) |
・追加工詳細は下記タブよりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工を選択の場合、スパナ溝・キリ穴部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工 コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を 精密に変更
| ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 [ NG ] D-P≦2の場合、適用不可 | SFAN30-250.2-F40-B30-P10-LKC | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FC | 平面取り1箇所追加
|
| [ ! ]FC,E=指定1mm単位 [ ! ]D≦30：FC≦5×D、 D≧35：FC≦3×D [ ! ]E=0またはE≧2 [ NG ] WFCとの併用不可 | SFAN30-250-F40-B30-P10-FC10-E8 | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WFC | 平面取り2箇所追加
|
| [ ! ]WFC,A,E=指定1mm単位 [ ! ]D≦30：WFC≦5×D、 D≧35：WFC≦3×D [ ! ]A（E）=0またはA（E）≧2 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ] FCとの併用不可 | SFAN30-250-F40-B30-P10-WFC8-A8-E4 | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RC | 90度平面取り1箇所追加
|
| [ ! ]D=10～30適用 [ ! ]RC=指定1mm単位 [ ! ]RC+b1≦L [ ! ]RC≧2 [ NG ] WRCとの併用不可 | SFAN30-250-F40-B30-P10-RC10 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WRC | 90度平面取り2箇所追加
|
| [ ! ]D=10～30適用 [ ! ]WRC=指定1mm単位 [ ! ]WRC+b1≦L [ ! ]WRC（Y）≧2 [ NG ]追加工の角度にずれが生じる為、 同一平面上にはなりません。 [ NG ] RCとの併用不可 | SFAN30-250-F40-B30-P10-WRC10-Y10 | 1,000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PMC PMS |
|
| 【ベアリングナット 細目追加工】 ・「PMC」と指定 【シリンダ 細目追加工】 ・「PMS」と指定 | SFAN30-250-F40-B30-PMC15 | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KC | キー溝1箇所追加
|
KC＋G≧Lの場合、キー溝は下図の形状になります。 Ex.) | [ ! ]D=12・16・20・25・30のみ適用 [ ! ]KC・G=指定1mm単位 [ ! ]b≦G≦30、G≦L/3 [ ! ]L＞500：2≦KC≦L/3 L＜500：2≦KC≦500 [ ! ]M×2＜KC+F | SFAN30-250-F40-B30-P10-KC10-G10 | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 3 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 5 | 10 | 0.011 |
| 10 | 18 | 0.014 |
| 18 | 30 | 0.017 |
| 30 | 50 | 0.020 |
■真直度 K
| D | L | 真直度 K | |
|---|---|---|---|
| 4 | 条件なし | （L/100）×0.05以下 | |
| 5 | 条件なし | （L/100）×0.03以下 | |
| 6～50 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
| L | 真直度 K | |
|---|---|---|
| L≦100 | 0.025以下 | |
| L＞100 | （L/100）×0.025以下 | |
■L寸法公差
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1500 | ±1.2 |
■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
(例)
■焼なましによる硬度低下加工部
・おねじ ・キー溝 ・平面取り ・90度平面取り
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 4 | 0.5以上 | 0.5以上 | ||
| 5 | ||||
| 6～10 | ||||
| 12・13 | 0.7以上 | |||
| 15～20 | 0.7以上 | |||
| 25～50 | 1.0以上 | |||
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例)メッキ残り部:段付き おねじシャフト 平面取り追加
///部:メッキ残部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | ー | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | ー | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | ー | 1箇所まで指定可能 | |||||
| 同軸度変更 | ー | 可能 | |||||
| おねじ左ねじ変更 | ー | 可能 | |||||
| すり割り溝追加 | ー | 1箇所まで指定可能 | |||||
| C面取り幅変更 | ー | 可能 | |||||
関連リンク
■よくある質問
//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06
■規格外品サービスのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
規格外品サービスによくある質問
型番リスト
| 型番 |
材質 |
詳細材質 |
熱処理 |
表面処理 |
軸径 D(φ) |
長さ L(mm) |
軸はめあい公差 |
硬度 |
おねじ部【P】(mm) |
B(mm) |
F(mm) |
PMC(mm) |
PMS |
材質証明書 |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
4
|
25 ～ 298
|
g6
|
高周波焼入(58HRC～)
|
3
|
2 ～ 28
|
2 ～ 28
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
4
|
25 ～ 298
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 28
|
2 ～ 28
|
3
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
5
|
25 ～ 398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 4
|
2 ～ 35
|
2 ～ 35
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
5
|
25 ～ 398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 35
|
2 ～ 35
|
3 ～ 4
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
6
|
25 ～ 898
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 5
|
0 ～ 42
|
2 ～ 42
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
6
|
25 ～ 898
|
g6
|
高周波焼入(58HRC～)
|
-
|
0 ～ 42
|
2 ～ 42
|
3 ～ 5
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
8
|
25 ～ 1098
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 6
|
2 ～ 53
|
2 ～ 56
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
8
|
25 ～ 1098
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 53
|
2 ～ 56
|
3 ～ 6
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 8
|
2 ～ 70
|
2 ～ 84
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 70
|
2 ～ 84
|
4 ～ 8
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 70
|
2 ～ 84
|
-
|
10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
3 ～ 10
|
2 ～ 84
|
2 ～ 84
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 84
|
2 ～ 84
|
5 ～ 10
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 84
|
2 ～ 84
|
-
|
10 ～ 12
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 12
|
2 ～ 79
|
2 ～ 84
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 79
|
2 ～ 84
|
5 ～ 12
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
13
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 79
|
2 ～ 84
|
-
|
10 ～ 12
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 12
|
2 ～ 84
|
2 ～ 84
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 84
|
2 ～ 84
|
5 ～ 12
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
15
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 84
|
2 ～ 84
|
-
|
10 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
4 ～ 12
|
2 ～ 112
|
2 ～ 112
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 112
|
2 ～ 112
|
5 ～ 15
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
16
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 112
|
2 ～ 112
|
-
|
10 ～ 14
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 16
|
2 ～ 107
|
2 ～ 112
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 107
|
2 ～ 112
|
5 ～ 17
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
18
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 107
|
2 ～ 112
|
-
|
10 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 16
|
0
|
2 ～ 140
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
0
|
2 ～ 140
|
6 ～ 17
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
0
|
2 ～ 140
|
-
|
10 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
5 ～ 16
|
2 ～ 135
|
2 ～ 140
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 135
|
2 ～ 140
|
6 ～ 17
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
20
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 135
|
2 ～ 140
|
-
|
10 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
6 ～ 24
|
2 ～ 163
|
2 ～ 210
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 163
|
2 ～ 210
|
8 ～ 20
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
25
|
25 ～ 1398
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 163
|
2 ～ 210
|
-
|
10 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
8 ～ 24
|
2 ～ 205
|
2 ～ 210
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
8 ～ 25
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
30
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
-
|
10 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
10 ～ 30
|
2 ～ 205
|
2 ～ 210
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
10 ～ 30
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
35
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
-
|
10 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
12 ～ 30
|
2 ～ 205
|
2 ～ 210
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
12 ～ 30
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
40
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
-
|
12 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
16 ～ 30
|
2 ～ 205
|
2 ～ 210
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
15 ～ 30
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] SUJ2相当
|
SUJ2相当
|
高周波焼入れ
|
硬質クロムメッキ
|
50
|
25 ～ 1498
|
g6
|
高周波焼入(58HRC～)
|
-
|
2 ～ 205
|
2 ～ 210
|
-
|
14 ～ 18
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
6
|
25 ～ 898
|
f8
|
高周波焼入なし
|
3 ～ 5
|
2 ～ 40
|
2 ～ 42
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
6
|
25 ～ 898
|
f8
|
高周波焼入なし
|
-
|
2 ～ 40
|
2 ～ 42
|
3 ～ 5
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
8
|
25 ～ 1098
|
f8
|
高周波焼入なし
|
3 ～ 6
|
2 ～ 56
|
2 ～ 56
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
8
|
25 ～ 1098
|
f8
|
高周波焼入なし
|
-
|
2 ～ 56
|
2 ～ 56
|
3 ～ 6
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
f8
|
高周波焼入なし
|
3 ～ 8
|
2 ～ 70
|
2 ～ 70
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
f8
|
高周波焼入なし
|
-
|
2 ～ 70
|
2 ～ 70
|
4 ～ 8
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
10
|
25 ～ 1198
|
f8
|
高周波焼入なし
|
-
|
2 ～ 70
|
2 ～ 70
|
-
|
10
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
f8
|
高周波焼入なし
|
3 ～ 10
|
0
|
2 ～ 84
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
f8
|
高周波焼入なし
|
-
|
0
|
2 ～ 84
|
5 ～ 10
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
f8
|
高周波焼入なし
|
-
|
0
|
2 ～ 84
|
-
|
10 ～ 12
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
f8
|
高周波焼入なし
|
3 ～ 10
|
2 ～ 84
|
2 ～ 84
|
-
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
f8
|
高周波焼入なし
|
-
|
2 ～ 84
|
2 ～ 84
|
5 ～ 10
|
-
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 | |
[鉄] S45C相当
|
S45C相当
|
なし
|
硬質クロムメッキ
|
12
|
25 ～ 1398
|
f8
|
高周波焼入なし
|
-
|
2 ～ 84
|
2 ～ 84
|
-
|
10 ～ 12
|
対象外
|
-
|
-
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】片端おねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。
【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問
(i)ご注意
- 精密洗浄・電解研磨を行ったシャフト 片端おねじタイプを新発売いたしました。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
価格表
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||||||||||||||||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 250 | L251 〜 300 | L301 〜 350 | L351 〜 400 | L401 〜 450 | L451 〜 500 | L501 〜 550 | L551 〜 600 | L601 〜 650 | L651 〜 700 | L701 〜 750 | L751 〜 800 | L801 〜 850 | L851 〜 900 | L901 〜 950 | L951 〜 1000 | L1001 〜 1100 | L1101 〜 1200 | L1201 〜 1300 | L1301 〜 1400 | L1401 〜 1498 |
| SFAN [ ! ] SFUN | 4 | 810 | 1,160 | 1,250 | 1,350 | 1,770 | 1,770 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 5 | 810 | 1,160 | 1,250 | 1,350 | 1,770 | 1,770 | 2,130 | 2,130 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | |
| 6 | 590 | 670 | 760 | 840 | 930 | 1,020 | 1,100 | 1,190 | 1,260 | 1,340 | 1,420 | 1,490 | 1,580 | 1,650 | 1,720 | 1,800 | 1,860 | 1,930 | － | － | － | － | － | － | － | |
| 8 | 620 | 700 | 800 | 880 | 970 | 1,050 | 1,130 | 1,220 | 1,290 | 1,380 | 1,450 | 1,520 | 1,610 | 1,680 | 1,750 | 1,820 | 1,580 | 1,640 | 1,700 | 1,750 | 2,250 | － | － | － | － | |
| 10 | 660 | 750 | 830 | 910 | 1,000 | 1,090 | 1,180 | 1,250 | 1,330 | 1,410 | 1,480 | 1,560 | 1,640 | 1,710 | 1,790 | 1,850 | 1,610 | 1,660 | 1,720 | 1,790 | 2,280 | 2,430 | － | － | － | |
| 12 | 690 | 780 | 870 | 960 | 1,040 | 1,120 | 1,210 | 1,280 | 1,370 | 1,440 | 1,510 | 1,600 | 1,670 | 1,740 | 1,810 | 1,880 | 1,950 | 2,030 | 2,100 | 2,160 | 1,920 | 2,050 | 2,590 | 2,740 | － | |
| 13 | 740 | 840 | 950 | 1,050 | 1,160 | 1,250 | 1,340 | 1,440 | 1,530 | 1,630 | 1,720 | 1,810 | 1,890 | 1,980 | 2,070 | 2,160 | 2,250 | 2,330 | 2,430 | 2,510 | 2,240 | 2,380 | 3,030 | 3,210 | － | |
| 15 | 790 | 900 | 1,030 | 1,160 | 1,260 | 1,380 | 1,480 | 1,600 | 1,690 | 1,800 | 1,900 | 2,000 | 2,100 | 2,210 | 2,300 | 2,400 | 2,510 | 2,600 | 2,710 | 2,810 | 3,010 | 3,210 | 3,420 | 3,620 | － | |
| 16 | 800 | 910 | 1,030 | 1,160 | 1,260 | 1,380 | 1,480 | 1,600 | 1,690 | 1,800 | 1,900 | 2,000 | 2,100 | 2,210 | 2,300 | 2,400 | 2,510 | 2,600 | 2,710 | 2,810 | 3,010 | 3,210 | 3,420 | 3,620 | － | |
| 18 | 860 | 1,000 | 1,130 | 1,260 | 1,390 | 1,510 | 1,640 | 1,750 | 1,870 | 1,980 | 2,100 | 2,210 | 2,320 | 2,440 | 2,550 | 2,670 | 2,780 | 2,900 | 3,010 | 3,130 | 3,360 | 3,590 | 3,820 | 4,050 | － | |
| 20 | 860 | 1,030 | 1,160 | 1,280 | 1,410 | 1,520 | 1,650 | 1,750 | 1,870 | 1,980 | 2,100 | 2,210 | 2,320 | 2,440 | 2,550 | 2,670 | 2,780 | 2,900 | 3,010 | 3,130 | 3,360 | 3,590 | 3,820 | 4,050 | － | |
| 25 | 870 | 1,230 | 1,410 | 1,580 | 1,740 | 1,900 | 2,060 | 2,230 | 2,380 | 2,540 | 2,710 | 2,870 | 3,020 | 3,190 | 3,350 | 3,510 | 3,680 | 3,830 | 3,990 | 4,160 | 4,470 | 4,800 | 5,120 | 5,440 | － | |
| 30 | 880 | 1,340 | 1,620 | 1,820 | 2,020 | 2,220 | 2,420 | 2,610 | 2,810 | 3,020 | 3,220 | 3,420 | 3,620 | 3,820 | 4,020 | 4,220 | 4,430 | 4,630 | 4,830 | 5,030 | 5,430 | 5,830 | 6,240 | 6,640 | 7,040 | |
| 35 | 890 | 1,350 | 1,800 | 2,250 | 2,710 | 2,710 | 2,860 | 2,860 | 3,270 | 3,270 | 3,690 | 3,690 | 5,050 | 5,050 | 5,050 | 5,050 | 5,830 | 5,830 | 5,830 | 5,830 | 6,670 | 6,670 | 8,350 | 8,350 | 8,350 | |
| 40 | 980 | 1,470 | 1,960 | 2,440 | 3,020 | 3,020 | 3,220 | 3,220 | 3,730 | 3,730 | 4,230 | 4,230 | 5,740 | 5,740 | 5,740 | 5,740 | 6,770 | 6,770 | 6,770 | 6,770 | 7,760 | 7,760 | 9,690 | 9,690 | 9,690 | |
| 50 | 1,120 | 1,700 | 2,260 | 2,810 | 3,570 | 3,570 | 3,890 | 3,890 | 4,560 | 4,560 | 5,240 | 5,240 | 7,110 | 7,110 | 7,110 | 7,110 | 8,400 | 8,400 | 8,400 | 8,400 | 9,770 | 9,770 | 12,200 | 12,200 | 12,200 | |
| SSFAN [ ! ] SSFUN | 4 | 1,180 | 1,660 | 2,090 | 2,310 | 2,480 | 2,480 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 5 | 1,180 | 1,660 | 2,090 | 2,310 | 2,480 | 2,480 | 2,880 | 2,880 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | |
| 6 | 680 | 870 | 1,050 | 1,230 | 1,400 | 1,550 | 1,720 | 1,870 | 2,030 | 2,170 | 2,330 | 2,480 | 2,640 | 2,780 | 2,940 | 3,090 | 3,240 | 3,390 | － | － | － | － | － | － | － | |
| 8 | 740 | 930 | 1,130 | 1,310 | 1,490 | 1,670 | 1,840 | 2,000 | 2,160 | 2,330 | 2,500 | 2,670 | 2,820 | 2,990 | 3,160 | 3,320 | 2,910 | 3,050 | 3,180 | 3,320 | 4,320 | － | － | － | － | |
| 10 | 780 | 990 | 1,200 | 1,390 | 1,580 | 1,750 | 1,920 | 2,100 | 2,270 | 2,450 | 2,610 | 2,790 | 2,960 | 3,140 | 3,310 | 3,490 | 3,050 | 3,190 | 3,340 | 3,490 | 4,530 | 4,870 | － | － | － | |
| 12 | 860 | 1,100 | 1,330 | 1,560 | 1,770 | 1,970 | 2,180 | 2,390 | 2,590 | 2,800 | 3,010 | 3,210 | 3,420 | 3,630 | 3,830 | 4,040 | 4,250 | 4,450 | 4,660 | 4,870 | 4,400 | 4,750 | 6,100 | 6,520 | － | |
| 13 | 890 | 1,160 | 1,400 | 1,630 | 1,850 | 2,070 | 2,290 | 2,510 | 2,730 | 2,950 | 3,170 | 3,380 | 3,600 | 3,820 | 4,040 | 4,260 | 4,480 | 4,700 | 4,920 | 5,150 | 4,650 | 5,020 | 6,460 | 6,900 | － | |
| 15 | 980 | 1,270 | 1,540 | 1,820 | 2,070 | 2,320 | 2,580 | 2,840 | 3,100 | 3,350 | 3,610 | 3,860 | 4,130 | 4,380 | 4,640 | 4,890 | 5,150 | 5,410 | 5,660 | 5,920 | 6,440 | 6,950 | 7,470 | 7,970 | － | |
| 16 | 1,010 | 1,310 | 1,610 | 1,880 | 2,140 | 2,420 | 2,680 | 2,950 | 3,220 | 3,490 | 3,760 | 4,020 | 4,290 | 4,570 | 4,830 | 5,100 | 5,370 | 5,640 | 5,910 | 6,170 | 6,710 | 7,260 | 7,790 | 8,330 | － | |
| 18 | 1,080 | 1,410 | 1,720 | 2,030 | 2,320 | 2,610 | 2,920 | 3,210 | 3,520 | 3,810 | 4,110 | 4,410 | 4,700 | 5,000 | 5,300 | 5,600 | 5,900 | 6,200 | 6,490 | 6,790 | 7,390 | 7,980 | 8,580 | 9,180 | － | |
| 20 | 1,090 | 1,410 | 1,720 | 2,030 | 2,320 | 2,610 | 2,920 | 3,210 | 3,520 | 3,810 | 4,110 | 4,410 | 4,700 | 5,000 | 5,300 | 5,600 | 5,900 | 6,200 | 6,490 | 6,790 | 7,390 | 7,980 | 8,580 | 9,180 | － | |
| 25 | 1,300 | 1,890 | 2,360 | 2,840 | 3,310 | 3,790 | 4,260 | 4,590 | 5,210 | 5,510 | 6,160 | 6,440 | 7,110 | 7,590 | 8,060 | 8,510 | 9,010 | 9,480 | 9,960 | 10,340 | 11,380 | 12,190 | 13,280 | 14,240 | － | |
| 30 | 1,310 | 1,980 | 2,650 | 3,310 | 3,930 | 4,200 | 4,600 | 4,600 | 5,520 | 5,520 | 6,450 | 6,450 | 8,520 | 8,520 | 8,520 | 8,520 | 10,350 | 10,350 | 10,350 | 10,350 | 12,200 | 12,200 | 15,260 | 15,260 | 15,260 | |
| 35 | 1,320 | 2,000 | 2,660 | 3,320 | 4,210 | 4,210 | 4,610 | 4,610 | 5,530 | 5,530 | 6,460 | 6,460 | 8,530 | 8,530 | 8,530 | 8,530 | 10,360 | 10,360 | 10,360 | 10,360 | 12,210 | 12,210 | 15,270 | 15,270 | 15,270 | |
| 40 | 1,640 | 2,460 | 3,280 | 4,100 | 5,200 | 5,200 | 5,670 | 5,670 | 6,810 | 6,810 | 7,960 | 7,960 | 10,520 | 10,520 | 10,520 | 10,520 | 12,800 | 12,800 | 12,800 | 12,800 | 15,080 | 15,080 | 18,850 | 18,850 | 18,850 | |
| 50 | 2,420 | 3,630 | 4,840 | 6,050 | 7,410 | 7,410 | 7,890 | 7,890 | 9,480 | 9,480 | 11,070 | 11,070 | 14,810 | 14,810 | 14,810 | 14,810 | 18,080 | 18,080 | 18,080 | 18,080 | 21,330 | 21,330 | 26,680 | 26,680 | 26,680 | |
| PSFAN [ ! ] PSFUN | 4 | 1,050 | 1,160 | 1,260 | 1,480 | 1,820 | 1,820 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 5 | 1,050 | 1,160 | 1,260 | 1,480 | 1,820 | 1,820 | 1,960 | 1,960 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | |
| 6 | 610 | 720 | 830 | 950 | 1,050 | 1,170 | 1,260 | 1,370 | 1,470 | 1,560 | 1,660 | 1,750 | 1,850 | 1,930 | 2,030 | 2,120 | 2,220 | 2,310 | － | － | － | － | － | － | － | |
| 8 | 640 | 750 | 850 | 960 | 1,060 | 1,170 | 1,260 | 1,370 | 1,470 | 1,560 | 1,660 | 1,750 | 1,820 | 1,910 | 2,000 | 2,080 | 1,810 | 1,880 | 1,950 | 2,030 | 2,600 | － | － | － | － | |
| 10 | 680 | 790 | 890 | 1,000 | 1,100 | 1,210 | 1,300 | 1,400 | 1,490 | 1,590 | 1,680 | 1,760 | 1,860 | 1,940 | 2,040 | 2,120 | 1,850 | 1,920 | 2,000 | 2,070 | 2,660 | 2,820 | － | － | － | |
| 12 | 710 | 830 | 930 | 1,040 | 1,140 | 1,250 | 1,340 | 1,450 | 1,540 | 1,640 | 1,720 | 1,820 | 1,910 | 2,000 | 2,090 | 2,170 | 2,270 | 2,350 | 2,450 | 2,530 | 2,260 | 2,420 | 3,130 | 3,370 | － | |
| 13 | 760 | 880 | 1,020 | 1,140 | 1,260 | 1,380 | 1,490 | 1,610 | 1,720 | 1,830 | 1,930 | 2,040 | 2,140 | 2,260 | 2,360 | 2,470 | 2,570 | 2,690 | 2,790 | 2,900 | 2,590 | 2,770 | 3,610 | 3,900 | － | |
| 15 | 820 | 980 | 1,120 | 1,270 | 1,410 | 1,540 | 1,680 | 1,810 | 1,930 | 2,060 | 2,190 | 2,320 | 2,450 | 2,570 | 2,700 | 2,820 | 2,960 | 3,090 | 3,210 | 3,340 | 3,590 | 3,850 | 4,110 | 4,370 | － | |
| 16 | 830 | 970 | 1,110 | 1,250 | 1,380 | 1,500 | 1,640 | 1,750 | 1,870 | 2,000 | 2,110 | 2,240 | 2,350 | 2,470 | 2,590 | 2,710 | 2,820 | 2,950 | 3,070 | 3,180 | 3,420 | 3,660 | 3,980 | 4,290 | － | |
| 18 | 870 | 1,020 | 1,170 | 1,300 | 1,440 | 1,580 | 1,700 | 1,830 | 1,940 | 2,070 | 2,190 | 2,320 | 2,450 | 2,570 | 2,690 | 2,810 | 2,940 | 3,070 | 3,190 | 3,320 | 3,560 | 3,810 | 4,140 | 4,460 | － | |
| 20 | 930 | 1,110 | 1,280 | 1,450 | 1,610 | 1,750 | 1,910 | 2,060 | 2,210 | 2,350 | 2,510 | 2,660 | 2,800 | 2,950 | 3,110 | 3,260 | 3,400 | 3,550 | 3,700 | 3,850 | 4,150 | 4,450 | 4,750 | 5,050 | － | |
| 25 | 1,090 | 1,320 | 1,550 | 1,760 | 1,970 | 2,170 | 2,380 | 2,590 | 2,790 | 3,000 | 3,210 | 3,410 | 3,620 | 3,830 | 4,030 | 4,240 | 4,450 | 4,650 | 4,860 | 5,070 | 5,480 | 5,900 | 6,310 | 6,720 | － | |
| 30 | 1,190 | 1,500 | 1,760 | 2,010 | 2,260 | 2,510 | 2,760 | 3,010 | 3,260 | 3,510 | 3,760 | 4,010 | 4,260 | 4,500 | 4,760 | 5,010 | 5,260 | 5,500 | 5,750 | 6,010 | 6,510 | 7,000 | 7,510 | 8,000 | 8,510 | |
| 35 | 1,200 | 1,810 | 2,400 | 3,000 | 3,620 | 3,620 | 3,820 | 3,820 | 4,390 | 4,390 | 4,950 | 4,950 | 6,770 | 6,770 | 6,770 | 6,770 | 7,840 | 7,840 | 7,840 | 7,840 | 8,970 | 8,970 | 10,760 | 10,760 | 10,760 | |
| 40 | 1,320 | 1,970 | 2,640 | 3,290 | 4,040 | 4,040 | 4,330 | 4,330 | 5,000 | 5,000 | 5,670 | 5,670 | 7,710 | 7,710 | 7,710 | 7,710 | 9,090 | 9,090 | 9,090 | 9,090 | 10,410 | 10,410 | 12,500 | 12,500 | 12,500 | |
| 50 | 1,510 | 2,260 | 3,020 | 3,780 | 4,790 | 4,790 | 5,220 | 5,220 | 6,110 | 6,110 | 7,020 | 7,020 | 9,530 | 9,530 | 9,530 | 9,530 | 11,300 | 11,300 | 11,300 | 11,300 | 13,090 | 13,090 | 15,730 | 15,730 | 15,730 | |
| PSSFAN [ ! ] PSSFUN | 4 | 1,700 | 1,930 | 2,140 | 2,370 | 3,000 | 3,000 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － |
| 5 | 1,700 | 1,930 | 2,140 | 2,370 | 3,000 | 3,000 | 3,370 | 3,370 | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | － | |
| 6 | 740 | 980 | 1,210 | 1,420 | 1,630 | 1,830 | 2,030 | 2,230 | 2,430 | 2,610 | 2,810 | 3,010 | 3,200 | 3,400 | 3,600 | 3,800 | 3,990 | 4,190 | － | － | － | － | － | － | － | |
| 8 | 780 | 1,030 | 1,260 | 1,480 | 1,690 | 1,890 | 2,100 | 2,300 | 2,500 | 2,710 | 2,910 | 3,110 | 3,320 | 3,520 | 3,720 | 3,930 | 3,430 | 3,600 | 3,780 | 3,950 | 5,130 | － | － | － | － | |
| 10 | 830 | 1,090 | 1,330 | 1,560 | 1,790 | 2,000 | 2,210 | 2,430 | 2,640 | 2,860 | 3,070 | 3,290 | 3,500 | 3,720 | 3,930 | 4,140 | 3,630 | 3,810 | 3,990 | 4,170 | 5,430 | 5,860 | － | － | － | |
| 12 | 920 | 1,230 | 1,510 | 1,770 | 2,040 | 2,300 | 2,550 | 2,810 | 3,080 | 3,330 | 3,590 | 3,850 | 4,120 | 4,370 | 4,630 | 4,890 | 5,150 | 5,410 | 5,670 | 5,920 | 5,380 | 5,810 | 7,490 | 8,000 | － | |
| 13 | 950 | 1,260 | 1,550 | 1,830 | 2,100 | 2,360 | 2,630 | 2,900 | 3,170 | 3,430 | 3,710 | 3,970 | 4,240 | 4,500 | 4,780 | 5,040 | 5,310 | 5,580 | 5,850 | 6,110 | 5,540 | 5,990 | 7,720 | 8,250 | － | |
| 15 | 1,050 | 1,420 | 1,750 | 2,080 | 2,400 | 2,730 | 3,060 | 3,380 | 3,710 | 4,020 | 4,350 | 4,670 | 5,000 | 5,320 | 5,650 | 5,970 | 6,290 | 6,620 | 6,940 | 7,270 | 7,920 | 8,560 | 9,210 | 9,860 | － | |
| 16 | 1,080 | 1,460 | 1,810 | 2,140 | 2,480 | 2,810 | 3,150 | 3,500 | 3,820 | 4,160 | 4,500 | 4,840 | 5,180 | 5,510 | 5,850 | 6,180 | 6,520 | 6,860 | 7,190 | 7,530 | 8,200 | 8,870 | 9,540 | 10,220 | － | |
| 18 | 1,220 | 1,680 | 2,100 | 2,520 | 2,950 | 3,370 | 3,790 | 4,220 | 4,640 | 5,060 | 5,490 | 5,910 | 6,330 | 6,760 | 7,180 | 7,600 | 8,030 | 8,450 | 8,870 | 9,300 | 10,140 | 10,990 | 11,830 | 12,680 | － | |
| 20 | 1,220 | 1,680 | 2,100 | 2,520 | 2,950 | 3,370 | 3,790 | 4,220 | 4,640 | 5,060 | 5,490 | 5,910 | 6,330 | 6,760 | 7,180 | 7,600 | 8,030 | 8,450 | 8,870 | 9,300 | 10,140 | 10,990 | 11,830 | 12,680 | － | |
| 25 | 1,540 | 2,150 | 2,760 | 3,380 | 3,990 | 4,600 | 5,210 | 5,820 | 6,430 | 7,040 | 7,640 | 8,250 | 8,860 | 9,470 | 10,080 | 10,700 | 11,310 | 11,920 | 12,530 | 13,140 | 14,350 | 15,570 | 16,790 | 18,020 | － | |
| 30 | 1,730 | 2,460 | 3,180 | 3,910 | 4,640 | 5,360 | 6,090 | 6,520 | 7,540 | 7,830 | 8,990 | 9,140 | 10,440 | 11,160 | 11,890 | 12,060 | 13,340 | 14,060 | 14,680 | 14,680 | 16,960 | 17,300 | 21,630 | 21,630 | 21,630 | |
| 35 | 1,880 | 2,820 | 3,760 | 4,700 | 5,990 | 5,990 | 6,530 | 6,530 | 7,840 | 7,840 | 9,150 | 9,150 | 12,080 | 12,080 | 12,080 | 12,080 | 14,690 | 14,690 | 14,690 | 14,690 | 17,310 | 17,310 | 21,640 | 21,640 | 21,640 | |
| 40 | 2,320 | 3,480 | 4,640 | 5,810 | 7,360 | 7,360 | 8,040 | 8,040 | 9,660 | 9,660 | 11,280 | 11,280 | 14,900 | 14,900 | 14,900 | 14,900 | 18,130 | 18,130 | 18,130 | 18,130 | 21,370 | 21,370 | 26,700 | 26,700 | 26,700 | |
| 50 | 3,430 | 5,150 | 6,860 | 8,560 | 10,500 | 10,500 | 11,180 | 11,180 | 13,430 | 13,430 | 15,680 | 15,680 | 20,980 | 20,980 | 20,980 | 20,980 | 25,620 | 25,620 | 25,620 | 25,620 | 30,240 | 30,240 | 37,800 | 37,800 | 37,800 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ||||||||
| Type | D | 最短L 〜 100 | L101 〜 200 | L201 〜 400 | L401 〜 600 | L601 〜 800 | L801 〜 1000 | L1001 〜 1200 | L1201 〜 1498 |
| PSFGN | 6 | 550 | 900 | 1,270 | 1,900 | 2,120 | 2,450 | － | － |
| 8 | 560 | 910 | 1,280 | 1,930 | 2,580 | 2,850 | 3,590 | － | |
| 10 | 560 | 930 | 1,310 | 1,700 | 2,260 | 2,850 | 3,620 | － | |
| 12・13 | 580 | 970 | 1,380 | 1,790 | 2,700 | 3,110 | 3,730 | 4,660 | |
| 15・16 | 970 | 1,600 | 2,040 | 2,480 | 3,420 | 3,860 | 4,640 | 6,220 | |
| 18・20 | 990 | 1,630 | 2,090 | 2,560 | 3,540 | 4,000 | 4,460 | 6,320 | |
| 25 | 1,060 | 1,750 | 2,340 | 2,940 | 4,020 | 4,610 | 5,200 | 6,490 | |
| 30 | 1,100 | 1,840 | 2,510 | 3,170 | 4,360 | 5,020 | 5,660 | 7,090 | |
| 35 | 1,190 | 2,000 | 2,800 | 3,620 | 4,980 | 5,750 | 6,580 | 8,220 | |
| 40 | 1,300 | 2,170 | 3,170 | 4,170 | 5,660 | 6,680 | 7,640 | 9,560 | |
| 50 | 1,490 | 2,510 | 3,830 | 5,160 | 6,990 | 8,280 | 9,620 | 12,030 | |
| PSSFGN | 6 | 880 | 1,470 | 2,340 | 3,510 | 3,900 | 4,840 | － | － |
| 8 | 890 | 1,480 | 2,370 | 3,550 | 4,740 | 4,990 | 6,000 | － | |
| 10 | 890 | 1,480 | 2,300 | 3,540 | 4,710 | 4,990 | 6,000 | － | |
| 12・13 | 1,010 | 1,690 | 2,450 | 3,640 | 4,860 | 6,420 | 6,770 | 8,460 | |
| 15・16 | 1,170 | 1,940 | 2,600 | 3,870 | 5,160 | 6,470 | 7,760 | 9,780 | |
| 18・20 | 1,390 | 2,320 | 3,010 | 4,430 | 5,850 | 7,270 | 8,650 | 11,060 | |
| 25 | 1,490 | 2,490 | 3,280 | 4,870 | 6,470 | 8,050 | 9,690 | 11,890 | |
| 30 | 1,630 | 2,700 | 3,640 | 5,490 | 7,310 | 9,090 | 10,920 | 13,650 | |
| 35 | 1,850 | 3,100 | 4,780 | 6,690 | 8,840 | 10,750 | 12,660 | 15,830 | |
| 40 | 2,290 | 3,820 | 5,890 | 8,250 | 10,910 | 13,270 | 15,630 | 19,540 | |
| 50 | 3,380 | 5,640 | 8,180 | 11,480 | 15,360 | 18,750 | 22,130 | 27,670 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |||||||
| Type | D | 最短L 〜 50 | L51 〜 100 | L101 〜 150 | L151 〜 200 | L201 〜 300 | L301 〜 400 | L401 〜 500 |
| RSFAN | 4 | 1,540 | 1,870 | 1,950 | 2,060 | 2,450 | － | － |
| 5 | 1,540 | 1,870 | 1,950 | 2,060 | 2,450 | 2,780 | － | |
| 6 | 1,190 | 1,390 | 1,560 | 1,770 | 2,050 | 2,190 | 2,570 | |
| 8 | 1,200 | 1,390 | 1,650 | 1,910 | 2,160 | 2,340 | 2,770 | |
| 10 | 1,200 | 1,450 | 1,720 | 2,040 | 2,420 | 2,590 | 2,900 | |
| 12 | 1,260 | 1,600 | 1,930 | 2,240 | 2,650 | 2,940 | 3,370 | |
| 13 | 1,270 | 1,610 | 1,930 | 2,310 | 2,770 | 3,080 | 3,510 | |
| 15 | 1,660 | 2,120 | 2,640 | 3,200 | 3,740 | 4,110 | 4,650 | |
| 16 | 1,660 | 2,180 | 2,690 | 3,330 | 3,970 | 4,330 | 4,880 | |
| 18 | 1,730 | 2,310 | 2,900 | 3,590 | 4,310 | 4,780 | 5,260 | |
| 20 | 1,800 | 2,490 | 3,120 | 3,890 | 4,700 | 5,030 | 5,580 | |
| 25 | 2,120 | 2,970 | 3,810 | 4,620 | 5,540 | 6,100 | 6,840 | |
| 30 | 2,460 | 3,490 | 4,330 | 5,360 | 6,300 | 7,110 | 8,340 | |
| RSSFAN | 4 | 1,910 | 2,370 | 2,790 | 3,010 | 3,150 | － | － |
| 5 | 1,910 | 2,370 | 2,790 | 3,010 | 3,150 | 3,530 | － | |
| 6 | 1,280 | 1,590 | 1,860 | 2,160 | 2,510 | 2,810 | 3,340 | |
| 8 | 1,310 | 1,620 | 1,980 | 2,340 | 2,690 | 3,050 | 3,640 | |
| 10 | 1,310 | 1,690 | 2,090 | 2,510 | 2,990 | 3,340 | 3,830 | |
| 12 | 1,430 | 1,920 | 2,390 | 2,850 | 3,380 | 3,920 | 4,600 | |
| 13 | 1,430 | 1,920 | 2,390 | 2,890 | 3,470 | 4,020 | 4,700 | |
| 15 | 1,850 | 2,490 | 3,150 | 3,860 | 4,550 | 5,210 | 6,060 | |
| 16 | 1,870 | 2,580 | 3,270 | 4,050 | 4,850 | 5,520 | 6,420 | |
| 18 | 1,950 | 2,720 | 3,490 | 4,360 | 5,240 | 6,060 | 6,910 | |
| 20 | 2,030 | 2,870 | 3,690 | 4,630 | 5,620 | 6,300 | 7,220 | |
| 25 | 2,550 | 3,630 | 4,770 | 5,880 | 7,110 | 8,310 | 9,660 | |
| 30 | 2,890 | 4,130 | 5,360 | 6,850 | 8,210 | 9,290 | 11,050 | |
◦SUJ2相当 D公差g6 D6〜D12
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋4日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜100 | 101～ |
| 値引率 | 基準単価 | 5％ | 10％ | 15％ | 25% | お見積り |
| 出荷日 | 通常 | ＋7日 | ||||
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
納期
| 3 | 日目出荷 |
| ご注文締切 | |||||
| 急 | ストークA早割 | 翌日出荷 | 300円/1明細行 | PM 3:00迄 | >>こちら |
ストークA | 翌日出荷 | 800円/1本 | PM 6:00迄 |
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円
●低温黒色クロムメッキ品
| 8 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
シャフト 片端おねじタイプのレビュー
高評価レビュー
新卒が購入し設計ミスしたため捨てました。
この型番は廃止して
シャフト 片端おねじ逃げ溝付き のみにすることを強く希望します。
ミスミからのコメント
この度はお客様のご期待に添えず申し訳ございませんでした。片端おねじタイプにつきましては、多くのお客様のご要望もありご提供させていただいております。ご希望に合った商品としましては、片端おねじ逃げ溝付タイプのご用意がございますので、今後そちらからご注文いただけますと幸甚です。引き続きご愛顧のほど何卒宜しくお願い申し上げます。
治具の回転機構に追加工をして使用しています。
種類が豊富で非常に助かります。
精度もイイです。
この商品に関連するミスミ ユニット事例
リニアシャフトカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
