シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 規格拡張対象
評価 4.4平均満足度4.4 この商品のレビューをみる（24件）
通常価格(税別)
 -
税込価格
 -

【特長】片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプのシャフト（リニ...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

ミスミユニット事例

直動ガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定621件の候補があります。

Loading...

外形図・規格表

外形図

スパナ溝付きタイプ

キリ穴付きタイプ（D≦30、L≦500）

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

[ ! ]D部面粗度はメッキ品シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像メッキ無し品はシャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像です。
[ ! ]L、F、SC、H寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。

Type[ M ]材質[ H ]硬度[ S ]表面処理
スパナ溝付きキリ穴付き
D公差g6D公差h5D公差f8D公差g6D公差f8
SAFSSFSU−SFHS−SUJ2相当高周波焼入
有効硬化層深さ
>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSAFSSSFSU−SSHFS−SUS440Cまたは
13Cr系ステンレス
PSAFSPSFSU−PSHFS−SUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上
PSSAFSPSSFSU−PSSHFS−SUS440Cまたは
13Cr系ステンレス
RSAFS−−RSHFS−SUJ2相当低温黒色クロムメッキ
RSSAFS−−RSSHFS−SUS440Cまたは
13Cr系ステンレス
−−PSAGS−PSHGSS45C相当−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上
−−PSSAGS−−SUS304
[ ! ]SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>>こちら参照。
[ ! ]スパナ溝・キリ穴加工部・軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]キリ穴加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。
[ ! ]L寸公差・真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]低温黒色クロムメッキの特長>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照

規格表

型式−L−F−M−SC−H
SAFS13−800−F23−M10
SSHFS20−450−F28−M12  −H15
D公差
Dg6h5f8
8−0.005
−0.014		0
−0.006		−0.013
−0.035
10
12−0.006
−0.017		0
−0.008		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		0
−0.009		−0.020
−0.053
25
30
35−0.009
−0.025		0
−0.011		−0.025
−0.064
40
50
型式指定1mm単位選択スパナ溝寸法キリ穴寸法(Y)
Max.		C
TypeDLFM(並目)SCWℓ1Hd
(スパナ溝付き)

D公差g6
SAFS
SSAFS
PSAFS
PSSAFS
RSAFS
RSSAFS
D公差f8
PSAGS
PSSAGS

D公差h5
SFSU
SSFSU
PSFSU
PSSFSU		(キリ穴付き)
D≦30，L≦500
D公差g6
SFHS
SSFHS
PSFHS
PSSFHS
RSFHS
RSSHFS
D公差f8
PSHGS		825〜10955≦F≦M×3








[ ! ]F−(g)≧Pitch×3		56       SC＝指定1mm単位

[ ! ]SC＋ℓ1≦L
[ ! ]SC≧0

[ ! ]スパナ溝詳細
>>こちら		78H＝指定1mm単位
[ ! ]L≧H＋d/2＋2
[ ! ]H≧d/2＋2		311000.5
以下
1025〜1195568      81200
1225〜139556810     10101400
1325〜13955681012    1141400
1525〜13955681012    131400
1625〜13955681012    141400
1825〜1395568101216   1661400
2025〜1395568101216   1714001.0
以下
2525〜13955681012162024 2271400
3025〜1495 681012162024 27151500
3525〜1495   10121620243030−1500
[ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。
[ ! ]キリ穴付きタイプはD≦30，L≦500です。		4025〜1495    121620243036201500
5025〜1495     16202430411500
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

並目ねじ逃げ寸法
MPitchMC(g)
50.84.12
61.04.42
81.256.03
101.57.7
121.759.44
162.013.0
202.516.45
243.019.6
303.525.0

■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り

追加工詳細

■出荷日

 3 日目出荷
●KCのみ
 5 日目出荷
（RSAFS・RSHFS・RSSAFS・RSSHFSは8日目出荷）


・追加工詳細は下記タブよりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を
精密に変更
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ]L寸単位0.1mm指定可SAFS30-250.5-F20-M10-SC20-LKC400
FC

平面取り1箇所追加
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

Dｈ
8～181
20～402
503
[ ! ]FC,E=指定1mm単位
[ ! ]D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		SAFS30-250-F20-M10-SC20-FC10-E8200
WFC

平面取り2箇所追加
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

Dｈ
8～181
20～402
503
[ ! ]WFC,A,E=指定1mm単位
[ ! ]D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		SAFS30-250-F20-M10-SC20-WFC10-A8-E20400
SX

SCのスパナ溝の他に
スパナ溝を追加
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

DWℓ1 DWℓ1
878 201710
108 2522
121010 302715
1311 3530
1513 403620
1614 5041
1816
[ ! ]スパナ溝付のみ適応
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]追加工の角度にずれが生じる為、同一平面上にはなりません。		SAFS30-250-F20-M10-SC20-SX15400
RC

90度平面取り1箇所追加
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]RC=指定1mm単位
[ ! ]RC+b1≦L
[ ! ]RC≧2

[ NG ]WRCとの併用不可		SAFS30-250-F20-M10-SC20-RC40500
WRC

90度平面取り2箇所追加
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

Db1h
1060.5
12～201.0
2510
3012
[ ! ]D=10～30適用
[ ! ]WRC=指定1mm単位
[ ! ]WRC+b1≦L
[ ! ]WRC（Y）≧2

[ NG ]追加工の角度にずれが生じる為、同一平面上にはなりません。
[ NG ]RCとの併用不可		SAFS30-250-F20-M10-SC20-WRC10-Y101,000
KC

キー溝1箇所追加
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像
軸径btr
基準寸法許容差(N9)基準寸法許容差
1240
－0.03		2.5＋0.1
0		0.08～0.16
1653.00.16～0.25
2063.5
2580
－0.036		4.0＋0.2
0
30

KC＋G≧Lの場合、キー溝は下図の形状になります。

Ex.)シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

[ ! ]D=12・16・20・25・30のみ適用
[ ! ]KC・G=指定1mm単位
[ ! ]b≦G≦30、G≦L/3
[ ! ]L＞500：2≦KC≦L/3
L＜500：2≦KC≦500
[ ! ]M×2＜KC+F		SAFS30-250-F20-M10-SC20-KC10-G10500
MMC
MMS

おねじ細目ねじに変更
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像

DMMCMMS
834568
10 456810      10
12  5681012     1012
13  5681012     10
15  568101215    1012
16  568101215    101214
18  56810121517   10121418
20   681012151720  10121418
25    8101215172025 10121418
30    81012151720253010121418
35     1012151720253010121418
40      121517202530 121418
50       1517202530  1418
ピッチ0.350.50.751.01.51.251.5


細目ねじ逃げ寸法

MMCPitchMCg
60.754.82.0
81.06.4
108.4
1210.4
1513.4
1715.4
2018.4



MMSPitchMCg
101.2583
121.59.7
1411.7
1815.7
【ベアリングナット 細目追加工】
・「MMC」と指定

【シリンダ 細目追加工】
・「MMS」と指定		SAFS30-250-F20-MMC15-SC20300

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ 関連画像1_真円度

■真直度測定方法

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
7130.004
13200.005
20400.006
40500.007
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
7100.011
10180.014
18300.017
30500.020
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
8～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

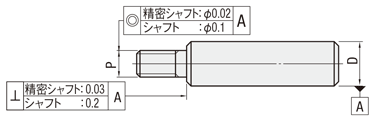

■同軸度・直角度

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ 関連画像1_同軸度・直角度


硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

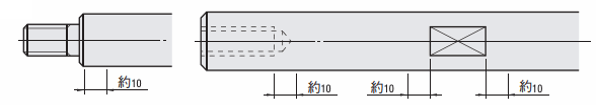

■硬度低下範囲

・加工部から10mm程度


（例）
シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像



■焼なましによる硬度低下加工部

・おねじ ・スパナ溝 ・キー溝 ・平面取り ・90度平面取り



■キリ穴付きタイプの硬度低下範囲

キリ穴付きタイプは材質により焼きなまし硬度低下の範囲が異なります。
⇒SUJ2相当：加工部含め、端より20mm程度
⇒SUS440C又は13Cr系ステンレス：加工部含め、端より30mm程度


シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ 関連画像1_キリ穴付きタイプの硬度低下範囲


※キリ穴加工付近は焼鈍しによる変形のため、外径が公差より外れる場合がございます。



■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
8・100.5以上0.5以上
12・130.7以上
15～200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像


■キリ穴メッキ剥離について

・キリ穴部はバリ取り処理による、加工付近にメッキ層の剥離がある場合がございます。



///部：メッキ剥離部

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ:関連画像


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ
型番
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
1箇所スパナ溝追加 [SC](mm)
おねじ 逃げ溝付き(並目) 【M】(mm)
おねじMを細目ねじ変更 [MMC](mm)
おねじMを細目ねじ変更 [MMS](mm)
F(mm)
H(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1095
g6
高周波焼入(58HRC～)
0 ～ 787
5 ～ 6
-
-
5 ～ 18
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1095
g6
高周波焼入(58HRC～)
0 ～ 787
-
6
-
5 ～ 18
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1195
g6
高周波焼入(58HRC～)
0 ～ 787
5 ～ 8
-
-
5 ～ 24
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1195
g6
高周波焼入(58HRC～)
0 ～ 787
-
6 ～ 8
-
5 ～ 24
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
5 ～ 10
-
-
5 ～ 30
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
-
6 ～ 10
-
5 ～ 30
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
-
-
10
5 ～ 30
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
5 ～ 12
-
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
-
6 ～ 10
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
-
-
10
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
5 ～ 12
-
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
-
6 ～ 12
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 985
-
-
10 ～ 12
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
5 ～ 12
-
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
6 ～ 12
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
-
10 ～ 12
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
5 ～ 16
-
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
6 ～ 15
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
-
10 ～ 14
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
5 ～ 16
-
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
6 ～ 17
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
-
10 ～ 18
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
5 ～ 24
-
-
5 ～ 72
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
8 ～ 20
-
5 ～ 72
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
25 ～ 1395
g6
高周波焼入(58HRC～)
0 ～ 1185
-
-
10 ～ 18
5 ～ 72
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
30
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1480
6 ～ 24
-
-
5 ～ 72
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
30
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1480
-
8 ～ 25
-
5 ～ 72
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
30
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1480
-
-
10 ～ 18
5 ～ 72
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
35
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1480
10 ～ 30
-
-
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
35
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1480
-
10 ～ 30
-
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
35
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1480
-
-
10 ～ 18
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
40
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1475
12 ～ 30
-
-
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
40
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1475
-
12 ～ 30
-
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
40
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1475
-
-
12 ～ 18
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
50
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1475
16 ～ 30
-
-
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
50
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1475
-
15 ～ 30
-
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
50
25 ～ 1495
g6
高周波焼入(58HRC～)
0 ～ 1475
-
-
14 ～ 18
5 ～ 90
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
8
25 ～ 1095
f8
高周波焼入なし
0 ～ 787
5 ～ 6
-
-
5 ～ 18
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
8
25 ～ 1095
f8
高周波焼入なし
0 ～ 787
-
6
-
5 ～ 18
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
25 ～ 1195
f8
高周波焼入なし
0 ～ 787
5 ～ 8
-
-
5 ～ 24
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
25 ～ 1195
f8
高周波焼入なし
0 ～ 787
-
6 ～ 8
-
5 ～ 24
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
5 ～ 10
-
-
5 ～ 30
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
-
6 ～ 10
-
5 ～ 30
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
-
-
10
5 ～ 30
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
5 ～ 12
-
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
-
6 ～ 10
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
-
-
10
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
5 ～ 12
-
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
-
6 ～ 12
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ～ 1395
f8
高周波焼入なし
0 ～ 985
-
-
10 ～ 12
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
5 ～ 12
-
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
-
6 ～ 12
-
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
-
-
10 ～ 12
5 ～ 36
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
5 ～ 16
-
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
-
6 ～ 15
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
-
-
10 ～ 14
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
5 ～ 16
-
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
-
6 ～ 17
-
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
-
-
10 ～ 18
5 ～ 48
-
対象外
-
-
10

1個

-( - )

3日目

[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
25
25 ～ 1395
f8
高周波焼入なし
0 ～ 1185
8 ～ 24
-
-
5 ～ 72
-
対象外
-
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 11
  8. 次へ

Loading...

詳細情報

基本情報

【特長】片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
250		L251
〜
300		L301
〜
350		L351
〜
400		L401
〜
450		L451
〜
500		L501
〜
550		L551
〜
600		L601
〜
650		L651
〜
700		L701
〜
750		L751
〜
800		L801
〜
850		L851
〜
900		L901
〜
950		L951
〜
1000		L1001
〜
1100		L1101
〜
1200		L1201
〜
1300		L1301
〜
1400		L1401
〜
1495
SAFS
[ ! ]SFSU
[ ! ]SFHS		89801,0601,1401,2301,3001,3901,4601,5301,6201,6901,7501,8301,9001,9702,0502,1201,8301,8801,9402,0102,540－－－－
101,0601,1401,2301,3001,3901,4601,5301,6201,6901,7501,8301,9001,9702,0502,1102,1801,8801,9402,0102,0602,6102,760－－－
121,1401,2301,3001,3901,4601,5301,6201,6901,7501,8301,9001,9702,0502,1102,1802,2602,3302,4002,4702,5402,2402,3603,0703,310－
131,2101,3001,4001,4901,5901,6801,7601,8501,9402,0302,1102,2102,2902,3702,4702,5502,6402,7302,8102,9102,5602,7103,4303,600－
151,2701,4101,5101,6301,7301,8301,9302,0402,1302,2402,3302,4402,5402,6402,7402,8502,9403,0503,1403,2403,4403,6503,8504,050－
161,2801,4301,5301,6401,7301,8301,9202,0202,1102,2102,3102,4002,5002,5902,6902,7802,8802,9703,0703,1603,3603,5503,7403,930－
181,2901,5501,6701,7901,9002,0202,1302,2502,3602,4802,5902,7102,8202,9403,0603,1703,2803,3903,5103,6203,8504,0804,3204,550－
201,3001,6201,7301,8501,9502,0702,1802,2902,4002,5202,6302,7402,8602,9603,0803,1903,3003,4103,5303,6303,8604,0804,3104,540－
251,3101,7902,0602,2202,3802,5402,7002,8703,0203,1803,3503,5103,6603,8303,9904,1504,3204,4704,6304,8005,1105,4405,7906,160－
301,3201,8002,2602,5502,7602,9603,1603,3603,5603,7603,9604,1604,3704,5704,7704,9705,1705,3705,5705,7606,1706,5706,9707,3707,780
351,3301,8102,2702,7303,2003,2003,3603,3603,7803,7804,2104,2105,6205,6205,6205,6206,4306,4306,4306,4307,2907,2909,0209,0209,020
401,4201,9302,4402,9303,5303,5303,7403,7404,2504,2504,7804,7806,3306,3306,3306,3307,3907,3907,3907,3908,4108,41010,41010,41010,410
501,5802,1702,7403,3204,1004,1004,4204,4205,1105,1105,8205,8207,7407,7407,7407,7409,0709,0709,0709,07010,48010,48012,99012,99012,990
SSAFS
[ ! ]SSFSU
[ ! ]SSHFS		81,0901,2801,4601,6401,8001,9602,1302,3002,4602,6302,7902,9503,1203,2903,4503,6103,1503,2903,4203,5604,610－－－－
101,1801,3801,5501,7401,9102,0802,2602,4402,6002,7702,9503,1303,3003,4803,6403,8203,3303,4803,6103,7604,8605,210－－－
121,2901,5201,7301,9402,1402,3502,5602,7602,9703,1803,3803,5903,8004,0004,2104,4204,6204,8305,0405,2404,7105,0606,4806,900－
131,3401,5901,8102,0302,2502,4702,6902,9103,1303,3403,5603,7804,0004,2204,4404,6604,8805,0905,3105,5304,9805,3406,8607,290－
151,4701,7302,0002,2502,5102,7603,0103,2803,5303,7904,0404,3104,5604,8205,0705,3305,5905,8406,1006,3506,8707,3807,9008,410－
161,5201,8002,0602,3302,6002,8703,1403,4003,6803,9504,2104,4804,7605,0205,2905,5505,8306,0906,3606,6407,1707,7108,2408,790－
181,6301,9202,2302,5202,8103,1203,4103,7104,0104,3104,6104,9005,2005,5005,8006,1006,3906,6906,9907,2907,8908,4809,0709,670－
201,6801,9602,2402,5202,8103,1203,4103,7104,0104,3104,6104,9005,2005,5005,8006,1006,3906,6906,9907,2907,8908,4809,0709,670－
251,7202,3903,0003,4803,9504,4304,9005,0105,8505,9306,8006,8607,7508,2208,7008,9309,65010,12010,61010,76012,02012,61013,92014,880－
301,7302,4003,0703,7304,6204,6205,0205,0205,9405,9406,8706,8708,9408,9408,9408,94010,77010,77010,77010,77012,62012,62015,68015,68015,680
351,7402,4203,0803,7404,6304,6305,0305,0305,9505,9506,8806,8808,9508,9508,9508,95010,78010,78010,78010,78012,63012,63015,69015,69015,690
402,0602,8803,7004,5205,6205,6206,0906,0907,2307,2308,3808,38010,94010,94010,94010,94013,22013,22013,22013,22015,50015,50019,27019,27019,270
502,8404,0505,2606,4707,8307,8308,3108,3109,9009,90011,49011,49015,23015,23015,23015,23018,50018,50018,50018,50021,75021,75027,10027,10027,100
PSAFS
[ ! ]PSFSU
[ ! ]PSHFS		81,0001,1001,2001,3001,4001,4901,5901,6701,7601,8501,9302,0302,1102,1902,2902,3702,0502,1202,1902,2702,900－－－－
101,0801,1901,2801,3801,4701,5801,6601,7501,8401,9302,0202,1002,1902,2802,3702,4602,1202,1902,2702,3402,9903,160－－－
121,1701,2701,3701,4601,5501,6601,7401,8301,9202,0202,1002,1902,2802,3702,4602,5502,6402,7302,8202,9102,5702,7203,5403,810－
131,2301,3401,4601,5801,6901,8001,9002,0102,1102,2302,3302,4402,5402,6502,7602,8702,9703,0803,1803,3002,9203,1004,0304,350－
151,3201,4701,6101,7301,8601,9802,1202,2502,3702,5002,6302,7502,8903,0103,1403,2703,3903,5203,6403,7804,0304,2804,6405,000－
161,3501,4801,6201,7301,8601,9702,0902,2102,3302,4502,5702,6902,8002,9303,0503,1703,2903,4003,5303,6403,8904,1204,4604,810－
181,4401,5801,7001,8301,9502,0702,1902,3202,4502,5702,6902,8102,9403,0703,1903,3203,4303,5603,6903,8104,0604,3104,6705,040－
201,5401,7001,8502,0002,1402,3002,4502,5902,7402,9003,0503,1903,3403,5003,6403,7903,9404,0804,2404,3904,6804,9905,4105,830－
251,6001,9802,1902,4002,6002,8103,0203,2303,4303,6403,8404,0504,2604,4704,6704,8805,0905,2905,5005,7106,1206,5306,9507,360－
301,6102,2202,5002,7503,0003,2603,5003,7504,0004,2504,5004,7505,0005,2505,5005,7406,0006,2506,5006,7407,2507,7508,2408,7509,240
351,6202,2302,8203,4204,0404,0404,2404,2404,8104,8105,3705,3707,1907,1907,1907,1908,2608,2608,2608,2609,3909,39011,18011,18011,180
401,7402,3903,0603,7104,4604,4604,7504,7505,4205,4206,0906,0908,1308,1308,1308,1309,5109,5109,5109,51010,83010,83012,92012,92012,920
501,9302,6803,4404,2005,2105,2105,6405,6406,5306,5307,4407,4409,9509,9509,9509,95011,72011,72011,72011,72013,51013,51016,15016,15016,150
PSSAFS
[ ! ]PSSFSU
[ ! ]PSSHFS		81,1301,3501,5801,7901,9802,1802,3902,5902,7903,0003,2003,4003,6103,8104,0104,2103,6903,8504,0204,1905,430－－－－
101,2301,4601,6901,9002,1202,3302,5402,7602,9703,1903,4003,6203,8304,0504,2604,4703,9104,0804,2604,4405,7606,200－－－
121,3501,6401,8902,1502,4202,6702,9303,1903,4503,7103,9704,2304,4804,7505,0105,2605,5205,7906,0506,3005,6806,1207,9608,580－
131,4001,6901,9502,2302,4902,7603,0203,3003,5603,8304,1004,3704,6304,9005,1705,4405,7005,9706,2406,5105,8706,3208,2208,860－
151,5401,8702,1902,5202,8503,1703,4903,8104,1404,4604,7905,1105,4405,7506,0806,4106,7307,0607,3807,7108,3509,0009,65010,300－
161,5901,9302,2702,6002,9403,2803,6103,9504,2804,6204,9605,2905,6305,9606,3006,6406,9707,3107,6407,9808,6509,32010,01010,680－
181,7502,1702,5903,0203,4403,8604,2904,7105,1305,5705,9906,4106,8407,2607,6808,1108,5308,9509,3809,80010,65011,49012,34013,190－
201,7702,1702,5903,0203,4403,8604,2904,7105,1305,5705,9906,4106,8407,2607,6808,1108,5308,9509,3809,80010,65011,49012,34013,190－
252,1802,7903,4004,0104,6305,2305,8506,4607,0707,6808,2808,8909,50010,11010,72011,33011,95012,56013,17013,78014,99016,21017,43018,650－
302,2903,2003,9304,6505,3806,1006,8306,9408,2508,2509,5609,56011,17011,90012,48012,48014,07014,79015,10015,10017,70017,72020,60022,05022,050
352,3003,2404,1805,1206,4106,4106,9506,9508,2608,2609,5709,57012,50012,50012,50012,50015,11015,11015,11015,11017,73017,73022,06022,06022,060
402,7403,9005,0606,2307,7807,7808,4608,46010,08010,08011,70011,70015,32015,32015,32015,32018,55018,55018,55018,55021,79021,79027,12027,12027,120
503,8505,5707,2808,98010,92010,92011,60011,60013,85013,85016,10016,10021,40021,40021,40021,40026,04026,04026,04026,04030,66030,66038,22038,22038,220
[ ! ]D公差h5は、上記価格に￥410プラス。[ ! ]キリ穴付きは、上記価格に￥20マイナス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
100		L101
〜
200		L201
〜
400		L401
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1495
PSAGS

[ ! ]PSHGS		89801,3301,7002,3503,0003,2704,010－
109801,3501,7302,1202,6803,2704,040－
12・131,0001,3901,8002,2103,1203,5304,1505,080
15・161,3902,0202,4602,9003,8404,2805,0606,640
18・201,4102,0502,5102,9803,9604,4204,8806,740
251,4802,1702,7603,3604,4405,0305,6206,910
301,5202,2602,9303,5904,7805,4406,0807,510
351,6102,4203,2204,0405,4006,1707,0008,640
401,7202,5903,5904,5906,0807,1008,0609,980
501,9102,9304,2505,5807,4108,70010,04012,450
PSSAGS81,3101,9002,7903,9705,1605,4106,420－
101,3101,9002,7203,9605,1305,4106,420－
12・131,4302,1102,8704,0605,2806,8407,1908,880
15・161,5902,3603,0204,2905,5806,8908,18010,200
18・201,8102,7403,4304,8506,2707,6909,07011,480
251,9102,9103,7005,2906,8908,47010,11012,310
302,0503,1204,0605,9107,7309,51011,34014,070
352,2703,5205,2007,1109,26011,17013,08016,250
402,7104,2406,3108,67011,33013,69016,05019,960
503,8006,0608,60011,90015,78019,17022,55028,090
[ ! ]キリ穴付きは、上記価格に￥20をマイナス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500
RSAFS

[ ! ]RSHFS		81,5901,7702,0402,3002,5502,7303,160
101,5901,8402,1102,4302,8002,9803,290
121,6501,9802,3202,6303,0303,3303,760
131,6602,0002,3202,7003,1603,4703,900
152,0502,5103,0203,5904,1304,4905,040
162,0502,5703,0803,7204,3604,7105,270
182,1202,7003,2903,9804,6905,1705,650
202,1802,8803,5104,2705,0905,4205,960
252,5103,3604,2005,0105,9306,4907,220
302,8503,8704,7105,7406,6907,5008,730
RSSAFS

[ ! ]RSSHFS		81,7002,0102,3702,7303,0803,4304,030
101,7002,0802,4802,9003,3803,7304,220
121,8202,3102,7803,2303,7704,3104,990
131,8202,3102,7803,2803,8504,4105,090
152,2402,8803,5404,2504,9405,6006,450
162,2602,9703,6504,4405,2405,9106,800
182,3403,1103,8704,7505,6306,4507,300
202,4203,2604,0705,0206,0106,6907,610
252,9404,0205,1606,2707,5008,69010,050
303,2804,5205,7407,2308,6009,68011,430
[ ! ]キリ穴付きは、上記価格に￥20をマイナス。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 D公差g6 D8〜D12
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋4日
[ ! ]低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。
◦その他
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋7日
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積りになります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷800円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●低温黒色クロムメッキ品
 8 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ

シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ

    シャフト　両端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ

    シャフト　両端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプ

      シャフト　片端おねじ・片端めねじ 逃げ溝スパナ溝付き/キリ穴付き

      シャフト　片端おねじ・片端めねじ 逃げ溝スパナ溝付き/キリ穴付き

        シャフト　片端おねじ　キリ穴付タイプ・スパナ溝付タイプ

        シャフト　片端おねじ　キリ穴付タイプ・スパナ溝付タイプ

          精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

          精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

            シャフト　両端おねじキリ穴付タイプ・スパナ溝付タイプ

            シャフト　両端おねじキリ穴付タイプ・スパナ溝付タイプ

              【クリーン洗浄品】シャフト　両端おねじ逃げ溝　スパナ溝付きタイプ・キリ穴付タイプ

              【クリーン洗浄品】シャフト　両端おねじ逃げ溝　スパナ溝付きタイプ・キリ穴付タイプ

                シャフト　片端おねじ・片端めねじキリ穴付・スパナ溝付タイプ

                シャフト　片端おねじ・片端めねじキリ穴付・スパナ溝付タイプ

                  シャフト　両端めねじキリ穴付タイプ・スパナ溝付タイプ

                  シャフト　両端めねじキリ穴付タイプ・スパナ溝付タイプ

                    精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き

                    精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き

                      シャフト　片端めねじキリ穴付・スパナ溝付タイプ

                      シャフト　片端めねじキリ穴付・スパナ溝付タイプ

                        【クリーン洗浄品】精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

                        【クリーン洗浄品】精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

                          【クリーン洗浄品】精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き

                          【クリーン洗浄品】精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   3日目～   3日目～   3日目～   5日目   3日目～   6日目～   3日目～   2日目～   5日目   2日目～   8日目   8日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし - 該当なし 該当なし 該当なし 該当なし クリーン洗浄 クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート
                            軸端形状（左） おねじ おねじ おねじ おねじ おねじ おねじ おねじ おねじ めねじ おねじ めねじ おねじ おねじ
                            軸端形状（右） 加工なし おねじ めねじ 加工なし 加工なし おねじ おねじ めねじ めねじ おねじ 加工なし 加工なし おねじ

                            シャフト　片端おねじ逃げ溝　キリ穴付きタイプ・スパナ溝付きタイプのレビュー

                            評価 4.4 平均満足度：4.4 24件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              46%
                            3. 星３
                              4%
                            4. 星２
                              0%
                            5. 星１
                              0%

                            高評価レビュー

                            装置部品に
                            評価 4.0満足度：4.02023/07/30
                            装置部品に使用しました。
                            摺動性も良く、面粗度も良く満足しています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            装置部品に
                            評価 4.0満足度：4.02023/07/30
                            装置部品に使用しました。
                            摺動性も良く、面粗度も良く満足しています。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            専用装置の部品
                            評価 4.0満足度：4.02023/06/16
                            とにかく種類が豊富なのが魅力です
                            毎回ほぼ希望のサイズが見つけやすいので
                            助かります
                            値段も手ごろだと思います

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            金型部品として
                            評価 5.0満足度：5.02023/06/10
                            常に少量での購入なので、少量で購入できること、安価なのがみりょくです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            電動機の改造部品
                            評価 4.0満足度：4.02023/05/30
                            電動機の改造部品として使用しました。
                            要求通りの品質で問題ありませんでした。
                            またリピートしたいと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機械部品用
                            評価 5.0満足度：5.02023/02/28
                            機械部品に使用しました。
                            材質、表面処理、サイズの種類が豊富で助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            24件全て見る

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
