シャフト　片端段付・片端おねじタイプ

シャフト　片端段付・片端おねじタイプ
  • 規格変更
  • 規格拡張対象
評価 4.8平均満足度4.8 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

【特長】　片端段付・片端おねじタイプのシャフト（リニアシャフト・焼入れシャフト...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

直動ガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定456件の候補があります。

Loading...

外形図・規格表

外形図

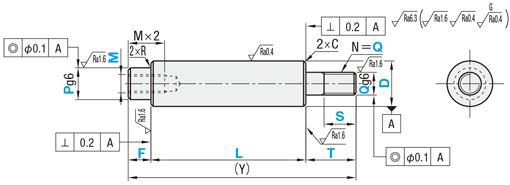

片端段付きめねじ・片端おねじタイプ
シャフト　片端段付・片端おねじタイプ:関連画像

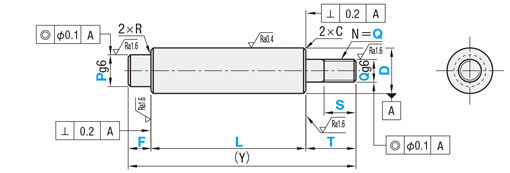

片端段付・片端おねじタイプ
シャフト　片端段付・片端おねじタイプ:関連画像

[ ! ]D部面粗度はメッキ品 シャフト　片端段付・片端おねじタイプ:関連画像メッキ無し品は シャフト　片端段付・片端おねじタイプ:関連画像です。
[ ! ]L、F、T寸の寸法公差はJISB0405m級に準じる。

Type[ M ]材質[ H ]硬度[ S ]表面処理
片端段付めねじ・片端おねじ片端段付・片端おねじ
D公差g6D公差h5D公差f8D公差g6D公差h5D公差f8
SFABSFUA−SFNBSFUB−SUJ2相当高周波焼入
有効硬化層深さ
>> こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSFABSSFUA−SSFNBSSFUB−SUS440Cまたは
13Cr系ステンレス
PSFABPSFUA−PSFNBPSFUB−SUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上〜
PSSFABPSSFUA−PSSFNBPSSFUB−SUS440Cまたは
13Cr系ステンレス
RSFAB−−RSFNB−−SUJ2相当低温黒色クロムメッキ
RSSFAB−−RSSFNB−−SUS440Cまたは
13Cr系ステンレス
−−PSFGB−−PSNGBS45C相当−硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚10μ以上〜
−−PSSFGB−−PSSNGBSUS304

[ ! ] SUS440Cまたは13Cr系ステンレスの低温黒色クロムメッキ品には識別溝がつきます。>> こちら参照。

[ ! ] 軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ] L寸公差・真円度・真直度・直角度・同軸度・硬度変化>>  こちら
[ ! ] 低温黒色クロムメッキの特長>> こちら
[ ! ] SUS440Cまたは13Cr系ステンレス規格については>> こちら
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照

規格表

型式−L−F−P−M−T−S−Q
SFNB20
SFAB20
SF−SSFAB20		−
−
−		400
400
400		−
−
−		F25
F25
F25		−
−
−		P16
P16
P16
−
−
M10
M10		−
−
−		T35
T35
T35		−
−
−		S25
S25
S25		−
−
−		Q16
Q16
Q16
脱脂洗浄サービス >>こちら
D公差
Dg6h5f8
8−0.005
−0.014		0
−0.006		−0.013
−0.035
10
12−0.006
−0.017		0
−0.008		−0.016
−0.043
13
15
16
18
20−0.007
−0.020		0
−0.009		−0.020
−0.053
25
30
35−0.009
−0.025		0
−0.011		−0.025
−0.064
40
50

型式指定1mm単位M(並目)
選択		Q(並目)
選択		(Y)
Max.		RC
TypeDLFTSP
片端段付めねじ・片端おねじ片端段付・片端おねじ825〜10968＜D30
2≦F≦P×5

D≧35
2≦F(T)≦P×4		2≦T≦Q×5(Q≦6のとき)
S≦T−2

(Q＝8・10のとき)
S≦T−3

(Q≧12のとき)
S≦T−5

(ねじなしのとき)
S＝0
[ ! ]S＝0は
片端段付めねじ
片端おねじのみ
適用
[ ! ]S≧Pitch×3		3～63          34568      11000.3
以下		0.5
以下
D公差g6
SFAB
SSFAB
PSFAB
PSSFAB
RSFAB
RSSFAB

D公差f8
PSFGB
PSSFGB		D公差h5
SFUA
SSFUA
PSFUA
PSSFUA		D公差g6
SFNB
SSFNB
PSFNB
PSSFNB
RSFNB
RSSFNB

D公差f8
PSNGB
PSSNGB		D公差h5
SFUB
SSFUB
PSFUB
PSSFUB		1025〜11963〜8345        3456810     1200
1225〜13963〜103456       345681012    1400
1325〜13964〜1134568       45681012    1400
1525〜13964〜133456810      45681012    1400
1625〜13964〜143456810      4568101216   1400
1825〜13965〜16 45681012      568101216   1400
2025〜13965〜17 45681012      56810121620  14001.0
以下
2525〜13966〜22 4568101216      681012162024 1400
3025〜14968〜27  5681012162024     81012162024301500
[ ! ]低温黒色クロムメッキ品3525〜14969〜32  5681012162024      10121620243015000.5
以下
●片端段付めねじ・片端おねじタイプ：D≦30、Y≦10004025〜149611〜37   68101216202430      12162024301500
●片端段付・片端おねじタイプ：D≦30、Y≦5005025〜149611〜47   68101216202430       162024301500
[ ! ]P寸法はM＋3≦Pが必要です。 [ ! ] L＋F寸法はM×4以上必要です。
[ ! ]D＝Qの場合、S寸法はT＝Sでご指定ください。但しL寸法・T寸法を優先して製作しますので製品のS寸法はT−（Pitch×2）となります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

並目ねじ寸法
MPitch
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
243.0
303.5

■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り

追加工詳細

■出荷日

 3 日目出荷

●低温黒色クロムメッキ品
 8 日目出荷


・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を
精密に変更
シャフト　片端段付・片端おねじタイプ:関連画像

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ] L寸単位0.1mm指定可

[ NG ] D-P（Q）≦2適用外		SFAB20-400.5-F25-P16-M10-T35-S25-Q16-LKC400
SC

スパナ溝を1箇所つける
シャフト　片端段付・片端おねじタイプ:関連画像

DWℓ1
878
108
121010
1311
1513
1614
1816
2017
2522
302715
3530
403620
5041
[ ! ] SC=指定1mm単位
[ ! ] SC+ℓ1≦L
[ ! ] SC≧0

[ NG ] WSCとの併用不可		SFAB20-400-F25-P16-M10-T35-S25-Q16-SC5400
WSC

スパナ溝を2箇所つける
シャフト　片端段付・片端おねじタイプ:関連画像

[ ! ] WSC, X =指定1mm単位
[ ! ] WSC+X+ℓ1×2＜L
[ ! ] WSC（X）≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] SCとの併用不可		SFAB20-400-F25-P16-M10-T35-S25-Q16-WSC10-X10800
FC

1箇所平面取り追加
シャフト　片端段付・片端おねじタイプ:関連画像

Dｈ
8～181
20～402
503
[ ! ] FC,E=指定1mm単位
[ ! ] D≦30：FC≦5×D、
D≧35：FC≦3×D
[ ! ] E=0またはE≧2

[ NG ] WFCとの併用不可		SFAB20-400-F25-P16-M10-T35-S25-Q16-FC10-E8200
WFC

2箇所平面取り追加
シャフト　片端段付・片端おねじタイプ:関連画像

Dｈ
8～181
20～402
503
[ ! ] WFC,A,E=指定1mm単位
[ ! ] D≦30：WFC≦5×D、
D≧35：WFC≦3×D
[ ! ] A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] FCとの併用不可		SFAB20-400-F25-P16-M10-T35-S25-Q16-WFC10-A8-E20400
RC

90度平面取り1箇所追加
シャフト　片端段付・片端おねじタイプ:関連画像

Db1h
1060.5
12～201.0
2510
3012
[ ! ] D=10～30適用
[ ! ] RC=指定1mm単位
[ ! ] RC+b1≦L
[ ! ] RC≧2

[ NG ] WRCとの併用不可		SFAB20-400-F25-P16-M10-T35-S25-Q16-RC10500
WRC

90度平面取り2箇所追加
シャフト　片端段付・片端おねじタイプ:関連画像

Db1h
1060.5
12～201.0
2510
3012
[ ! ] D=10～30適用
[ ! ] WRC=指定1mm単位
[ ! ] WRC+b1≦L
[ ! ] WRC（Y）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ] RCとの併用不可		SFAB20-400-F25-P16-M10-T35-S25-Q16-WRC10-Y101,000
QC

Q寸部を逃げ溝追加工
シャフト　片端段付・片端おねじタイプ:関連画像

・並目ねじの場合

PPC
QQC
64.4
86.0
107.7
129.4
1613.0
2016.4
2419.6
3025.0

・細目ねじ追加工と組み合わせた場合

PMCPC
QMCQC
64.8
86.4
108.4
1210.4
1513.4
1715.4
2018.4
2522.7
3022.7
PMCPC
QMCQC
108
129.7
1411.7
1815.7
[ ! ] M=6以上適用
[ ! ] 逃げ溝幅=F（T）-B（S）

[ NG ] D=Qは適用外		SFAB20-400-F25-P16-M10-T35-S25-Q16-QC無料
QMC
QMS

おねじ細目ねじに変更
シャフト　片端段付・片端おねじタイプ:関連画像

DQMCQMS
834568
10 456810      10
12  5681012     1012
13  5681012     10
15  568101215    1012
16  568101215    101214
18  56810121517   10121418
20   681012151720  10121418
25    8101215172025 10121418
30    81012151720253010121418
35     1012151720253010121418
40      121517202530 121418
50       1517202530  1418
ピッチ0.350.50.751.01.51.251.5
【ベアリングナット 細目追加工】
・「QMC」と指定

【シリンダ 細目追加工】
・「QMS」と指定		SFAB20-400-F25-P16-M10-T35-S25-QMC15300

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　片端段付・片端おねじタイプ 関連画像1_真円度

■真直度測定方法

シャフト　片端段付・片端おねじタイプ 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真円度 M

外径g6・h5のシャフト（焼き入れ）
D真円度 M
を超え以下
7130.004
13200.005
20400.006
40500.007
単位：mm
外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
7100.011
10180.014
18300.017
30500.020
単位：mm


■真直度 K

外径g6・h5のシャフト（焼き入れ）
DL真直度 K
8～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm


■L寸法公差

外径g6・h5のシャフト（焼き入れ）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm
外径f8のシャフト（焼きなし）
LL寸法
公差
を超え以下
2430±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm


■同軸度・直角度

シャフト　片端段付・片端おねじタイプ 関連画像1_同軸度・直角度


硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

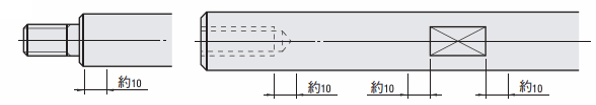

■硬度低下範囲

・加工部から10mm程度


（例）
シャフト　片端段付・片端おねじタイプ:関連画像



■焼なましによる硬度低下加工部

・おねじ ・段付 ・スパナ溝 ・平面取り ・90度平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
8・100.5以上0.5以上
12・130.7以上
15～200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

シャフト　片端段付・片端おねじタイプ:関連画像


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください。



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能ー
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類ー
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 ー1箇所まで指定可能
同軸度変更 ー可能
おねじ左ねじ変更 ー可能
すり割り溝追加ー1箇所まで指定可能
C面取り幅変更ー可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06



■規格外品サービスのご案内

ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt

規格外品サービスによくある質問

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ
型番
軸端形状（左）
材質
詳細材質
熱処理
表面処理
軸径 D(φ)
長さ L(mm)
軸はめあい公差
硬度
おねじ(並目) [Q](mm)
おねじQを細目ねじ変更 [QMC](mm)
おねじQを細目ねじ変更 [QMS](mm)
めねじ(並目) [M](mm)
F(mm)
P(mm)
S(mm)
T(mm)
材質証明書
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1096
g6
高周波焼入(58HRC～)
3 ～ 8
-
-
3
2 ～ 30
6
0 ～ 53
2 ～ 56
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
8
25 ～ 1096
g6
高周波焼入(58HRC～)
-
3 ～ 8
-
3
2 ～ 30
6
0 ～ 53
2 ～ 56
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1196
g6
高周波焼入(58HRC～)
3 ～ 10
-
-
3 ～ 5
2 ～ 40
6 ～ 8
0 ～ 67
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1196
g6
高周波焼入(58HRC～)
-
4 ～ 10
-
3 ～ 5
2 ～ 40
6 ～ 8
0 ～ 67
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
10
25 ～ 1196
g6
高周波焼入(58HRC～)
-
-
10
3 ～ 5
2 ～ 40
6 ～ 8
0 ～ 67
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1396
g6
高周波焼入(58HRC～)
3 ～ 12
-
-
3 ～ 6
2 ～ 50
6 ～ 10
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1396
g6
高周波焼入(58HRC～)
-
5 ～ 12
-
3 ～ 6
2 ～ 50
6 ～ 10
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
12
25 ～ 1396
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
3 ～ 6
2 ～ 50
6 ～ 10
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1396
g6
高周波焼入(58HRC～)
4 ～ 12
-
-
3 ～ 8
2 ～ 55
6 ～ 11
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1396
g6
高周波焼入(58HRC～)
-
5 ～ 12
-
3 ～ 8
2 ～ 55
6 ～ 11
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
13
25 ～ 1396
g6
高周波焼入(58HRC～)
-
-
10 ～ 12
3 ～ 8
2 ～ 55
6 ～ 11
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1396
g6
高周波焼入(58HRC～)
4 ～ 12
-
-
3 ～ 10
2 ～ 65
6 ～ 13
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1396
g6
高周波焼入(58HRC～)
-
5 ～ 15
-
3 ～ 10
2 ～ 65
6 ～ 13
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
15
25 ～ 1396
g6
高周波焼入(58HRC～)
-
-
10 ～ 14
3 ～ 10
2 ～ 65
6 ～ 13
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1396
g6
高周波焼入(58HRC～)
4 ～ 16
-
-
3 ～ 10
2 ～ 70
6 ～ 14
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1396
g6
高周波焼入(58HRC～)
-
5 ～ 15
-
3 ～ 10
2 ～ 70
6 ～ 14
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
16
25 ～ 1396
g6
高周波焼入(58HRC～)
-
-
10 ～ 14
3 ～ 10
2 ～ 70
6 ～ 14
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1396
g6
高周波焼入(58HRC～)
5 ～ 16
-
-
4 ～ 12
2 ～ 80
6 ～ 16
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1396
g6
高周波焼入(58HRC～)
-
5 ～ 17
-
4 ～ 12
2 ～ 80
6 ～ 16
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
18
25 ～ 1396
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
4 ～ 12
2 ～ 80
6 ～ 16
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1396
g6
高周波焼入(58HRC～)
5 ～ 20
-
-
4 ～ 12
2 ～ 85
8 ～ 17
0 ～ 140
2 ～ 140
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1396
g6
高周波焼入(58HRC～)
-
6 ～ 20
-
4 ～ 12
2 ～ 85
8 ～ 17
0 ～ 140
2 ～ 140
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
20
25 ～ 1396
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
4 ～ 12
2 ～ 85
8 ～ 17
0 ～ 140
2 ～ 140
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
25 ～ 1396
g6
高周波焼入(58HRC～)
6 ～ 24
-
-
4 ～ 16
2 ～ 110
8 ～ 22
0 ～ 135
2 ～ 168
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
25 ～ 1396
g6
高周波焼入(58HRC～)
-
8 ～ 25
-
4 ～ 16
2 ～ 110
8 ～ 22
0 ～ 135
2 ～ 168
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
25
25 ～ 1396
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
4 ～ 16
2 ～ 110
8 ～ 22
0 ～ 135
2 ～ 168
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
30
25 ～ 1496
g6
高周波焼入(58HRC～)
8 ～ 30
-
-
5 ～ 24
2 ～ 135
9 ～ 27
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
30
25 ～ 1496
g6
高周波焼入(58HRC～)
-
8 ～ 30
-
5 ～ 24
2 ～ 135
9 ～ 27
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
30
25 ～ 1496
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
5 ～ 24
2 ～ 135
9 ～ 27
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
35
25 ～ 1496
g6
高周波焼入(58HRC～)
10 ～ 30
-
-
5 ～ 24
2 ～ 128
9 ～ 32
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
35
25 ～ 1496
g6
高周波焼入(58HRC～)
-
10 ～ 30
-
5 ～ 24
2 ～ 128
9 ～ 32
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
35
25 ～ 1496
g6
高周波焼入(58HRC～)
-
-
10 ～ 18
5 ～ 24
2 ～ 128
9 ～ 32
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
40
25 ～ 1496
g6
高周波焼入(58HRC～)
12 ～ 30
-
-
6 ～ 30
2 ～ 148
11 ～ 37
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
40
25 ～ 1496
g6
高周波焼入(58HRC～)
-
12 ～ 30
-
6 ～ 30
2 ～ 148
11 ～ 37
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
40
25 ～ 1496
g6
高周波焼入(58HRC～)
-
-
12 ～ 18
6 ～ 30
2 ～ 148
11 ～ 37
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
50
25 ～ 1496
g6
高周波焼入(58HRC～)
16 ～ 30
-
-
6 ～ 30
2 ～ 188
11 ～ 47
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
50
25 ～ 1496
g6
高周波焼入(58HRC～)
-
15 ～ 30
-
6 ～ 30
2 ～ 188
11 ～ 47
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] SUJ2相当
SUJ2相当
高周波焼入れ
硬質クロムメッキ
50
25 ～ 1496
g6
高周波焼入(58HRC～)
-
-
14 ～ 18
6 ～ 30
2 ～ 188
11 ～ 47
0 ～ 205
2 ～ 210
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
8
25 ～ 1096
f8
高周波焼入なし
3 ～ 8
-
-
3
2 ～ 24
6
0 ～ 53
2 ～ 56
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
8
25 ～ 1096
f8
高周波焼入なし
-
3 ～ 8
-
3
2 ～ 24
6
0 ～ 53
2 ～ 56
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
25 ～ 1196
f8
高周波焼入なし
4 ～ 10
-
-
3 ～ 5
2 ～ 32
6 ～ 8
0 ～ 67
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
25 ～ 1196
f8
高周波焼入なし
-
4 ～ 10
-
3 ～ 5
2 ～ 32
6 ～ 8
0 ～ 67
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
10
25 ～ 1196
f8
高周波焼入なし
-
-
10
3 ～ 5
2 ～ 32
6 ～ 8
0 ～ 67
2 ～ 70
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
25 ～ 1396
f8
高周波焼入なし
5 ～ 12
-
-
3 ～ 6
2 ～ 40
6 ～ 10
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
25 ～ 1396
f8
高周波焼入なし
-
5 ～ 12
-
3 ～ 6
2 ～ 40
6 ～ 10
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
12
25 ～ 1396
f8
高周波焼入なし
-
-
10 ～ 12
3 ～ 6
2 ～ 40
6 ～ 10
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ～ 1396
f8
高周波焼入なし
5 ～ 12
-
-
3 ～ 8
2 ～ 44
6 ～ 11
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ～ 1396
f8
高周波焼入なし
-
5 ～ 12
-
3 ～ 8
2 ～ 44
6 ～ 11
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
13
25 ～ 1396
f8
高周波焼入なし
-
-
10 ～ 12
3 ～ 8
2 ～ 44
6 ～ 11
0 ～ 79
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ～ 1396
f8
高周波焼入なし
5 ～ 15
-
-
3 ～ 10
2 ～ 52
6 ～ 13
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ～ 1396
f8
高周波焼入なし
-
5 ～ 15
-
3 ～ 10
2 ～ 52
6 ～ 13
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
15
25 ～ 1396
f8
高周波焼入なし
-
-
10 ～ 14
3 ～ 10
2 ～ 52
6 ～ 13
0 ～ 84
2 ～ 84
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
25 ～ 1396
f8
高周波焼入なし
5 ～ 16
-
-
3 ～ 10
2 ～ 56
6 ～ 14
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
25 ～ 1396
f8
高周波焼入なし
-
5 ～ 15
-
3 ～ 10
2 ～ 56
6 ～ 14
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
16
25 ～ 1396
f8
高周波焼入なし
-
-
10 ～ 14
3 ～ 10
2 ～ 56
6 ～ 14
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
25 ～ 1396
f8
高周波焼入なし
5 ～ 16
-
-
4 ～ 12
2 ～ 56
7 ～ 16
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
25 ～ 1396
f8
高周波焼入なし
-
5 ～ 17
-
4 ～ 12
2 ～ 56
7 ～ 16
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
18
25 ～ 1396
f8
高周波焼入なし
-
-
10 ～ 18
4 ～ 12
2 ～ 56
7 ～ 16
0 ～ 107
2 ～ 112
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
25 ～ 1396
f8
高周波焼入なし
6 ～ 20
-
-
4 ～ 12
2 ～ 68
7 ～ 17
0 ～ 140
2 ～ 140
対象外
-
-
10

1個

-( - )

3日目

めねじ
[鉄] S45C相当
S45C相当
なし
硬質クロムメッキ
20
25 ～ 1396
f8
高周波焼入なし
-
6 ～ 20
-
4 ～ 12
2 ～ 68
7 ～ 17
0 ～ 140
2 ～ 140
対象外
-
-
10

1個

-( - )

3日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ

Loading...

詳細情報

基本情報

【特長】　片端段付・片端おねじタイプのシャフト（リニアシャフト・焼入れシャフト・ガイドシャフト・スライドシャフト）です。L寸規格が拡張！さらに充実したラインナップでお求めいただける様になりました。

【技術コンテンツ】
選定や追加工、焼き入れなどについての技術情報をご用意しております！
シャフト選定手順追加工・公差変更寸法公差回転軸との違い焼き入れ詳細よくある質問

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1496
　SFAB
[ ! ]SFUA		81,3101,4101,5001,6001,7701,9502,1202,2802,6102,9503,290－
101,3301,4901,5901,6701,8502,0302,1802,3502,6903,0203,360－
121,3401,5601,6601,7501,9302,0902,2602,4302,7603,1003,4203,930
131,3501,6501,7601,8702,0802,2802,4902,6903,1003,5102,8004,540
151,3701,7601,8902,0102,2502,4802,7202,9503,4203,9004,3705,080
161,3801,7901,9102,0202,2402,4702,6902,9103,3503,8004,2404,910
181,3901,9102,0502,1802,4502,7202,9803,2603,7904,3304,8605,670
201,4001,9702,1102,2402,5002,7603,0203,2903,8104,3304,8605,640
251,4102,1202,4702,6503,0203,4003,7804,1504,9005,6606,4107,530
301,4202,1302,7803,0103,4903,9604,4204,8905,8306,7607,7109,100
351,4302,1402,8603,5704,0104,4504,9105,3406,7807,6508,58010,710
401,6302,4403,2704,0704,6105,1505,6906,2207,8408,94010,03012,520
501,7702,6503,5404,4205,1305,8506,5507,2509,24010,69012,06015,090
　SSFAB
[ ! ]SSFUA		81,4401,6501,8602,0602,4402,8203,2103,5904,3705,1305,330－
101,5301,7401,9602,1602,5702,9703,3803,7804,5905,4005,610－
121,6501,9102,1502,3902,8803,3503,8304,3205,2806,2507,2007,720
131,7001,9702,2402,4903,0003,5104,0204,5405,5506,5805,4308,150
151,8302,1302,4402,7303,3403,9404,5405,1306,3307,5308,7309,380
161,8802,2102,5102,8203,4504,0804,7005,3306,5907,8409,1009,100
182,0002,3402,6903,0303,7304,4305,1205,8207,2108,6009,9909,990
202,0502,3702,7003,0303,7304,4305,1205,8207,2108,6009,9909,990
252,2103,0003,5604,1205,2306,3307,4408,55010,76012,98015,20015,200
302,2203,3404,1204,8006,1607,5208,88010,24012,62014,97017,81022,250
352,2303,3504,4605,5706,7507,9309,10010,28012,63014,98017,82022,260
402,6804,0105,3306,6708,1709,67011,17012,65015,66018,66022,10027,640
503,5605,3707,1508,94011,11013,28015,45017,61021,96026,30031,09038,880
[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1496
　PSFAB
[ ! ]PSFUA		81,3301,4501,5601,6801,8902,1002,3102,5102,9203,3303,740－
101,4201,5301,6501,7501,9702,1802,3802,5903,0003,4103,830－
121,5001,6201,7301,8402,0602,2702,4802,6903,1103,5203,9404,570
131,5601,7001,8401,9602,2202,4702,7102,9603,4703,9703,1905,220
151,6701,8301,9802,1302,4402,7303,0203,3303,9304,5205,1106,010
161,7001,8502,0002,1302,4002,6902,9603,2403,8004,3604,9105,740
181,7901,9302,0802,2302,5102,8003,1003,3803,9604,5505,1206,000
201,8902,0702,2402,4202,7603,1203,4703,8104,5005,2105,9006,950
251,9002,3802,6302,8703,3503,8304,3104,7905,7506,7207,6909,140
301,9102,6702,9503,2403,8304,4105,0005,5806,7407,9109,07010,820
351,9202,8803,8304,7905,4005,9906,5707,1709,10010,27011,53014,410
402,1803,2804,3705,4606,1706,9007,6208,36010,55011,98013,45016,800
502,3603,5504,7305,9106,8907,8508,7909,73012,43014,34016,21020,270
　PSSFAB
[ ! ]PSSFUA		81,4901,7402,0002,2302,7003,1703,6404,1205,0706,0206,960－
101,5901,8502,1102,3502,8603,3603,8504,3605,3606,3607,360－
121,7102,0402,3302,6403,2403,8504,4505,0606,2707,4808,69010,510
131,7602,0902,4002,7203,3403,9704,5905,2206,4707,7206,41010,850
151,9102,2902,6703,0503,8004,5605,3106,0707,5809,09010,62012,880
161,9602,3602,7503,1403,9304,7105,5006,2807,8509,42010,99013,350
182,1402,6403,1303,6204,6105,6006,5807,5709,54011,53013,50016,460
202,1502,6403,1303,6204,6105,6006,5807,5709,54011,53013,50016,460
252,6103,3204,0304,7506,1607,5909,02010,44013,28016,13018,97023,250
302,9303,7704,6205,4607,1508,84010,53012,23015,61018,99022,38027,450
353,1704,7306,3207,9009,58011,21012,90014,57017,91021,24025,23031,540
403,7905,6707,5609,46011,59013,70015,82017,94022,19026,43031,33039,170
505,0607,60010,12012,65015,74018,81021,88024,96031,12037,29044,07055,080
[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1496
　SFNB
[ ! ]SFUB		81,1301,2901,3901,4801,6601,8502,0202,1802,5202,8503,180－
101,1401,3701,4601,5501,7301,9102,0802,2502,5802,9103,240－
121,1601,4401,5301,6301,8101,9702,1402,3102,6502,9703,3103,810
131,1701,5101,6301,7401,9502,1602,3602,5702,9803,3902,7104,410
151,1801,6201,7401,8802,1102,3502,5802,8203,3003,7704,2404,950
161,1901,6401,7601,8802,1102,3302,5502,7703,2103,6604,1104,780
181,2001,7601,9002,0402,3102,5702,8503,1103,6404,1804,7305,520
201,2101,8201,9502,0902,3502,6102,8803,1303,6504,1804,7305,520
251,2201,9302,2902,4802,8603,2203,6003,9804,7305,4806,2407,360
301,2301,9402,5802,8203,2903,7604,2304,6905,6406,5707,5108,910
351,2401,9502,6703,3803,8204,2604,7305,1606,5907,4708,39010,520
401,4402,2503,0803,8904,4204,9605,5006,0307,6508,7509,84012,330
501,5902,4603,3504,2304,9505,6606,3607,0609,05010,50011,88014,900
　SSFNB
[ ! ]SSFUB		81,3201,5401,7501,9502,3402,7203,1103,5004,2605,0405,810－
101,4101,6301,8502,0602,4602,8703,2703,6804,4805,2906,100－
121,5201,7902,0402,2802,7503,2303,7204,2005,1706,1207,0908,540
131,5801,8502,1102,3602,8803,3903,9104,4105,4406,4605,3409,020
151,6902,0102,3102,6003,2003,8004,4005,0006,2007,4008,60010,400
161,7402,0702,3802,6903,3203,9504,5805,2006,4607,7108,97010,850
181,8502,1902,5402,9003,5904,2804,9805,6707,0708,4509,85011,930
201,8902,2302,5502,9003,5904,2804,9805,6707,0708,4509,85011,930
252,0202,8403,3903,9405,0506,1607,2708,38010,59012,81015,03018,350
302,0303,1503,9304,6105,9607,3308,68010,05012,43014,78017,62022,060
352,0403,1604,2705,3806,5607,7408,91010,09012,44014,79017,63022,070
402,4903,8205,1506,4807,9809,48010,98012,46015,47018,47021,91027,450
503,3705,1806,9608,75010,92013,09015,26017,42021,77026,11030,90038,690
[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1496
　PSFNB
[ ! ]PSFUB		81,2201,3401,4501,5601,7902,0102,2102,4002,8103,2203,630－
101,2901,4201,5201,6401,8602,0702,2802,4902,9003,3103,720－
121,3801,4901,6101,7101,9402,1502,3602,5602,9803,4003,8204,450
131,4301,5601,7001,8402,0902,3402,5902,8503,3403,8403,1005,090
151,5201,6901,8502,0102,3002,6002,9003,1903,7904,3904,9905,880
161,5501,7001,8502,0002,2802,5502,8403,1103,6604,2204,7805,620
181,6301,7901,9302,0802,3702,6602,9503,2403,8204,4004,9805,850
201,7001,9102,0902,2702,6102,9603,3103,6504,3605,0505,7506,800
251,7102,2102,4502,6903,1703,6504,1404,6205,5906,5507,5108,960
301,7202,4702,7603,0603,6304,2204,8005,3906,5407,7108,87010,630
351,7302,6903,6404,6005,2105,8006,3806,9808,91010,08011,34014,220
402,0003,0904,1805,2705,9906,7107,4308,17010,36011,79013,26016,610
502,1703,3604,5405,7206,7007,6708,6009,54012,24014,15016,02020,080
　PSSFNB
[ ! ]PSSFUB		81,3801,6401,8902,1302,6003,0803,5504,0204,9705,9106,860－
101,4601,7302,0002,2502,7503,2403,7504,2505,2506,2507,260－
121,5901,9102,2202,5203,1303,7304,3404,9506,1507,3608,58010,380
131,6401,9602,2802,5903,2203,8404,4705,0906,3407,5906,32010,720
151,7702,1602,5402,9203,6804,4305,1905,9407,4608,97010,48012,750
161,8302,2302,6103,0003,7904,5805,3706,1407,7209,28010,86013,210
182,0002,4902,9803,4804,4605,4506,4507,4309,41011,38013,36016,320
202,0102,4902,9803,4804,4605,4506,4507,4309,41011,38013,36016,320
252,4403,1503,8604,5706,0007,4208,84010,27013,11015,96018,81023,070
302,7303,5804,4205,2706,9608,65010,34012,03015,41018,80022,18027,260
352,9804,5406,1307,7109,39011,03012,72014,39017,72021,05025,04031,350
403,6005,4807,3709,27011,40013,51015,63017,76022,00026,24031,14038,980
504,8707,4109,93012,46015,55018,62021,69024,77030,93037,10043,88054,890
[ ! ]D公差h5は、上記価格に¥410プラス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
100		L101
〜
200		L201
〜
400		L401
〜
600		L601
〜
800		L801
〜
1000		L1001
〜
1200		L1201
〜
1496
PSFGB
[ ! ]PSNGB		81,3402,2302,6503,0603,1903,9504,810－
101,3102,1802,5502,9104,3204,4604,860－
121,3202,1902,5902,9804,0004,3805,0305,910
131,3302,2302,6303,0604,0704,5005,0705,960
15・161,4702,4402,9003,3704,4804,9605,5706,170
18・201,4802,4602,9703,4504,5905,0605,5506,290
252,1403,5804,2004,8106,0906,9307,3209,100
302,3803,6104,3305,0106,3006,9908,52010,650
352,6304,3605,3606,3508,0309,01010,05012,550
402,9904,9706,1507,3509,26010,46011,68014,580
503,2005,3006,8708,37010,64012,21013,70017,150
PSSFGB
[ ! ]PSSNGB		81,6702,7903,9705,4707,3008,0709,540－
101,6402,7103,8305,2507,1208,1909,670－
121,8002,9804,0305,3606,7508,54010,26010,420
131,8002,9804,0405,3906,7708,57010,26010,420
15・162,0103,3404,3205,8407,3308,94010,72011,630
18・202,4304,0405,0306,7508,39010,06011,67013,370
252,5304,2205,2507,1408,99010,86012,74013,950
303,0604,6205,6307,8009,89012,04014,16017,720
353,6606,0908,62011,15013,68016,21019,27024,080
404,3807,28010,51013,71016,95020,17023,89029,860
505,8609,72014,37019,01023,67028,31033,46041,830
[ ! ]片端段付は、上記価格に¥110をマイナス。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L
〜
50		L51
〜
100		L101
〜
150		L151
〜
200		L201
〜
300		L301
〜
400		L401
〜
500		L501
〜
600		L601
〜
800		L801
〜
996
RSFAB
[ ! ]RSFNB		81,5901,9802,5002,9003,2003,5203,8304,1304,4404,700
101,5902,1002,5003,1303,4303,7504,0604,4404,7605,220
121,7102,2302,7503,2603,7104,1404,6004,9705,6506,510
131,7202,2302,7703,3903,8504,2804,7405,1705,8606,890
151,9002,4603,1103,7804,3504,8905,4805,7006,6607,800
161,9002,5603,1104,0104,5905,1305,7106,0906,8508,180
182,0302,6903,3504,2504,9705,6705,9506,4907,4008,630
202,1302,9303,5804,6005,4305,7106,5406,8108,0908,900
252,8903,9705,0806,1307,2107,9508,4809,07011,27013,580
303,2604,6005,4407,1807,8209,07010,32011,34013,64016,280
RSSFAB
[ ! ]RSSFNB		81,7102,2302,8603,3603,8604,3904,9205,4406,2006,560
101,7902,3502,8803,6204,1604,6905,2605,8706,6607,250
122,0202,5703,2403,9004,6505,4006,1706,8608,1709,660
132,0702,6303,2404,0104,7805,5106,2707,0108,3209,960
152,3602,8203,6504,5005,4406,3507,3007,8909,57011,430
162,4002,9803,7104,8205,8106,7507,7308,52010,09012,220
182,6403,1203,9905,1006,2507,3808,1009,05010,83012,900
202,7803,3304,1705,4006,6607,3808,6409,35011,49013,180
253,6904,8506,1707,6009,42010,88012,15013,47017,13020,900
304,0505,8106,7708,97010,50012,63014,78016,68020,43024,490
[ ! ]片端段付は、上記価格に¥110をマイナス。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 D公差g6 D8〜D12
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋4日
[ ! ]低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

◦その他
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜4950〜100101～
値引率基準単価5％10％15％25%お見積り
出荷日通常＋7日
[ ! ]軸径30以上、低温黒色クロムメッキ品は51本以上お見積になります。
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口はストーク対応なし。

納期

 3 日目出荷
ご注文締切
急ストークA早割翌日出荷300円/1明細行PM 3:00迄>>こちら

ストークA

翌日出荷800円/1本PM 6:00迄
[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

●低温黒色クロムメッキ品

 8 日目出荷


出荷日については、こちらをご覧ください。

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シャフト　片端段付・片端おねじタイプ

シャフト　片端段付・片端おねじタイプ

    【クリーン洗浄品】シャフト　片端段付・片端おねじタイプ

    【クリーン洗浄品】シャフト　片端段付・片端おねじタイプ

      シャフト　片端段付おねじ・片端めねじ

      シャフト　片端段付おねじ・片端めねじ

        シャフト　片端段付めねじ/片端段付

        シャフト　片端段付めねじ/片端段付

          シャフト　片端おねじタイプ

          シャフト　片端おねじタイプ

            シャフト　片端段付・両端めねじ/片端段付・片端めねじ

            シャフト　片端段付・両端めねじ/片端段付・片端めねじ

              シャフト　片端おねじ・片端めねじタイプ

              シャフト　片端おねじ・片端めねじタイプ

                【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

                【クリーン洗浄品】シャフト　片端段付おねじ・片端めねじ

                  【クリーン洗浄品】シャフト　片端段付めねじ/片端段付

                  【クリーン洗浄品】シャフト　片端段付めねじ/片端段付

                    【クリーン洗浄品】シャフト　片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

                    【クリーン洗浄品】シャフト　片端おねじ・片端めねじ スパナ溝付タイプ・キリ穴タイプ

                      精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

                      精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

                        精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

                        精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

                          【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ

                          【クリーン洗浄品】シャフト　片端おねじ・片端めねじタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 3日目～   6日目～   3日目～   3日目～   3日目～   3日目～   3日目～   6日目～   6日目～   6日目～   5日目   5日目   6日目～
                            環境対応 RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし - 該当なし 該当なし 該当なし 該当なし 該当なし クリーン洗浄 クリーン洗浄 - 該当なし 該当なし クリーン洗浄
                            基本形状 片端段付 片端段付 片端段付 片端段付 ストレート 片端段付 ストレート 片端段付 片端段付 ストレート 片端段付 ストレート ストレート
                            軸端形状（右） おねじ おねじ めねじ 加工なし 加工なし めねじ めねじ めねじ 加工なし めねじ 加工なし めねじ めねじ
                            軸端部直角度 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.2） 直角度（0.03） 直角度（0.03） 直角度（0.2）

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            シャフト　片端段付・片端おねじタイプのレビュー

                            評価 4.8 平均満足度：4.8 7件のレビュー
                            1. 星５
                              86%
                            2. 星４
                              14%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            試作品に使用
                            評価 5.0満足度：5.02021/11/10
                            検討用器具（試作機）に使用しました。サイズや商品規格等、探していたものとぴったりだったので購入しました。購入したものは、たまたまミスミの商品だったというだけで、他社品との比較等は行っていません。ミスミからの購入については、他の商品の購入においても結構継続していますが、納期等も早く、問題ないように思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            設備部品に使用
                            評価 5.0満足度：5.02021/03/04
                            両端加工が不要な為、さらにD寸法が
                            ｇ6、ｈ5公差と精度が良く安価で仕入れれる為
                            助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            治具の回転機能に使用
                            評価 5.0満足度：5.02021/02/01
                            治具の回転機構に追加工をして使用しています。
                            種類が豊富で非常に助かります。
                            精度も良く、安価で非常に助かります。
                            基本、MISUMI製の物に合わせて設計するように心がけています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            機構部品の位置決め用
                            評価 5.0満足度：5.02019/12/29
                            機構部品の位置決め用に、精度も十分でコンパクトな構造で使いやすかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            事務用品の自作パーツに
                            評価 5.0満足度：5.02019/05/15
                            事務用品の自作パーツに、支柱代わりにシャフトを使用していますが種類が多く助かっています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            7件全て見る

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
