仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

シャフト　片端めねじパイプスパナ溝付きタイプ

シャフト　片端めねじパイプスパナ溝付きタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.8平均満足度4.8 この商品のレビューをみる（7件）
通常価格(税別)
 -
税込価格
 -

【特長】配線をシャフトの内側に通したり重量を軽くしたりといった用途に便利な直動...

詳細情報を確認する

規格・仕様：
  • 大口分納

(i)ご注意

  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

直動ガイド機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定114件の候補があります。

Loading...

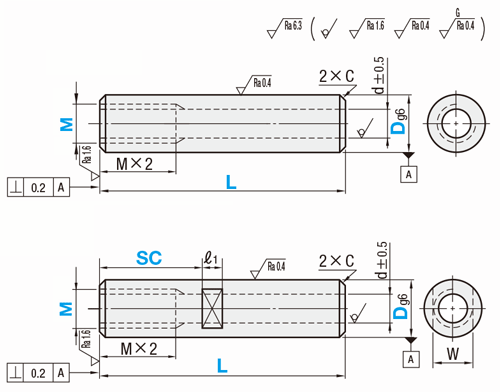

外形図・規格表

外形図

片端めねじ

片端めねじスパナ溝付き


[ ! ]D部面粗度はメッキ品シャフト　片端めねじパイプスパナ溝付きタイプ:関連画像メッキ無し品はシャフト　片端めねじパイプスパナ溝付きタイプ:関連画像です。
[ ! ]Ｌ、SC寸の寸法公差はJISB0405m級に準じる。
Type[ M ]材質[ H ]硬度[ S ]表面処理
SPJTSPTRSUJ2相当高周波焼入
有効硬化層深さ >> こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−
SSPJTSSPTRSUS440Cまたは
13Cr系ステンレス
PSPJTPSPTRSUJ2相当硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上
RSPJTRSPTRSUJ2相当低温黒色クロムメッキ
[ ! ] 低温黒色クロムメッキの特長>> こちら
[ ! ] パイプ穴内部、タップ内、ホール穴、横穴等に低温黒色クロムメッキは処理されません。よって錆の発生があります。
[ ! ] L寸公差・真円度・真直度・直角度・同軸度・硬度変化 >> こちら
[ ! ] スパナ溝両端約10mmは真円度・外径公差が精度範囲外になる場合があります。
[ ! ] 軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ] SUS440Cまたは13Cr系ステンレス規格については>> こちら
[ ! ] パイプシャフトの偏肉について>> こちら参照
[ ! ] 加工部付近は焼きなましによる変形のため、外径公差より外れる可能性があります。
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。

規格表

型式−L−M−SC
SPJT20
SPTR30		−
−		525
730		−
−		MT3
M20
−
SC8
型式
L
指定1mm単位
M選択
D公差
d
C
Type
D
(並目）
(テーパねじ)
片端めねじパイプタイプ

SPJT

SSPJT (＊サイズのみ)

PSPJT

RSPJT (D≦30、L≦500)
6
20〜 6003
―
−0.004
−0.012
2
0.5以下
＊8
20〜 800(300)4＊5
―
−0.005
−0.014
3(3)
0.5以下
＊10
20〜 800(400)5＊6
―
−0.005
−0.014
4(4)
0.5以下
＊12
20〜1000(500) ＊8
＊T1 (RC1/8)
−0.006
−0.017
6(5)
0.5以下
＊13
25〜1000(500) ＊10  ＊T1 (RC1/8)−0.006
−0.017
7(5)
0.5以下
＊16
30〜1200(600) ＊12  ＊T2 (RC1/4)−0.006
−0.017
10(6)
0.5以下
＊20
30〜1200(800) ＊16  ＊T3 (RC3/8)−0.007
−0.020
14(8)
1.0以下
＊25
35〜1200(1000) ＊20
―
−0.007
−0.020
16(10)
1.0以下
＊30
35〜1500(1000) ＊20
―
−0.007
−0.020
17(12)
1.0以下
35
35〜1500   24
―
−0.009
−0.025
19
1.0以下
40
50〜1500   2430
―
−0.009
−0.025
20
1.0以下
50
60〜1500   30
―
−0.009
−0.025
26
1.0以下

型式
L
指定1mm単位
M選択
スパナ溝寸法
D公差
d
C
Type
D
(並目）
(テーパねじ)
SC
W
ℓ1
片端めねじパイプ
スパナ溝付きタイプ

SPTR

SSPTR (＊サイズのみ)

PSPTR

RSPTR(D≦30、L≦500)
6
20〜 6003
―
　SC=指定1mm単位

[ ! ]D≦25の場合
　SC+ℓ1≦L
　SC≧M×2

[ ! ]D≧30の場合
　SC+ℓ1≦L
　SC≧0

[ ! ]スパナ溝詳細
　こちら
5
8
−0.004
−0.012
2
0.5以下
＊8
20〜 800(300)4＊5
―
7
8
−0.005
−0.014
3(3)
0.5以下
＊10
20〜 800(400)5＊6
―
8
8
−0.005
−0.014
4(4)
0.5以下
＊12
20〜1000(500) ＊8 ＊T1 (RC1/8)
10
10
−0.006
−0.017
6(5)
0.5以下
＊13
25〜1000(500) ＊10 ＊T1 (RC1/8)
11
10
−0.006
−0.017
7(5)
0.5以下
＊16
30〜1200(600) ＊12 ＊T2 (RC1/4)
14
10
−0.006
−0.017
10(6)
0.5以下
＊20
30〜1200(800) ＊16 ＊T3 (RC3/8)
17
10
−0.007
−0.020
14(8)
1.0以下
＊25
35〜1200(1000) ＊20
―
22
10
−0.007
−0.020
16(10)
1.0以下
＊30
35〜1500(1000) ＊20
―
27
15
−0.007
−0.020
17(12)
1.0以下
35
35〜1500   24
―
30
15
−0.009
−0.025
19
1.0以下
40
50〜1500   2430
―
36
20
−0.009
−0.025
20
1.0以下
50
60〜1500   30
―
41
20
−0.009
−0.025
26
1.0以下
[ ! ]M選択でT1・T2・T3を選択の場合、テーパねじ加工を行います。（指定方法：MT1） 
[ ! ]片端めねじタイプ　全長Lは、M×2≦Lが必要です。M×2.5＋4≧Lの場合、タップ下穴が貫通します。
[ ! ]ステンレスタイプはD寸・M寸とも＊印のみ適用となります。L寸・d寸は（ ）内の数値となります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
並目ねじピッチ
Mpitch
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
243.0
303.5

追加工詳細

■出荷日
 3 日目出荷

●低温黒色クロムメッキ品
 8 日目出荷
・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
追加工
コード		追加工内容 固定寸法適用条件 指定例￥/1Code
DKC

外径公差を
h5に変更
シャフト 片端めねじパイプスパナ溝付きタイプ 関連画像1_追加工詳細

Dh5公差
60
-0.005
8・100
-0.006
12～160
-0.008
20～300
-0.009
35～500
-0.011
[ NG ] ステンレスタイプ・低温黒色クロムメッキは適応不可SPJT30-250-M20-DKC400
LKC

L寸法・公差を
精密に変更
シャフト 片端めねじパイプスパナ溝付きタイプ 関連画像2_追加工詳細

・L<200→L±0.03
・200≦L＜500→L±0.05
・L≧500→L±0.1		[ ! ] L寸単位0.1mm指定可SPJT30-250.5-M20-LKC400
VC

片端にホール加工追加
（インローとして使用）
シャフト 片端めねじパイプスパナ溝付きタイプ 関連画像3_追加工詳細

DVH7
106
128
1310
1612
2016
25・3020
35・4024
5030
[ ! ] K=指定1mm単位
[ ! ] 3＜K≦V×2		SPJT30-250-M20-VC-K5200
WSC

スパナ溝2箇所追加
シャフト 片端めねじパイプスパナ溝付きタイプ 関連画像4_追加工詳細

DWℓ1
658
87
108
121010
1311
1614
2017
2522
302715
3530
403620
5041
[ ! ] WSC, X =指定1mm単位
[ ! ] D≦25の場合、
WSC+X+ℓ1×2＜L,
WSC≧M×2, X≧M×2
[ ! ] D≧30の場合、
WSC+X+ℓ1×2＜L,
WSC≧0, X≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。		SPJT30-250-M20-WSC12-X8800
RH

片面横穴追加工
シャフト 片端めねじパイプスパナ溝付きタイプ 関連画像5_追加工詳細

Dd1 Dd1
102（2） 206（4）
123（2） 25・306（5）
133（2） 35・408
165（3） 5010
※（　）はステンレスの場合
[ ! ] RH=指定1mm単位
[ ! ] d1+1＜RH≦D×3
[ ! ] パイプ偏肉により内径d部にズレが生じる場合があります。
[ ! ] 加工後内径側にバリが残る可能性があります。
[ ! ] 他追加工との位置関係は任意です。

[ NG ] 片端めねじタイプではめねじ側に加工できません。
[ NG ] 他追加工と干渉する場合適用不可		SPJT30-250-M20-RH10400

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

シャフト　片端めねじパイプスパナ溝付きタイプ 関連画像1_真円度
■真直度測定方法
シャフト　片端めねじパイプスパナ溝付きタイプ 関連画像2_真円度
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
5130.004
13200.005
20400.006
40500.007
単位：mm
■真直度 K
外径g6のシャフト（焼き入れ）
DL真直度 K
6～50L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm
■L寸法公差
外径g6のシャフト（焼き入れ）
LL寸法
公差
を超え以下
1930±0.2
30120±0.3
120400±0.5
4001000±0.8
10001500±1.2
単位：mm

■パイプシャフト偏肉・パイプ内径について

パイプシャフトは材質によって偏肉量（A-B）、パイプ内径（d）が異なります。

外径
（D）		SUJ2相当SUS440Cまたは
13Cr系ステンレス
偏肉量内径偏肉量内径
60.3以下2−−
80.4以下31.5以下3
1044.0以下4
1265
1375
16106
20148
250.6以下1610
301.0以下1712
3519−−
401.5以下20−−
5026−−
単位：mm
シャフト　片端めねじパイプスパナ溝付きタイプ:関連画像
 偏肉量=A-B
 内径=d

※パイプシャフトの内部はメッキ処理されません。よって、錆の発生があります。

硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度

（例）
シャフト　片端めねじパイプスパナ溝付きタイプ 関連画像1_硬度低下範囲


■焼なましによる硬度低下加工部

・スパナ溝



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■キリ穴付きタイプの硬度低下範囲

キリ穴付きタイプは材質により焼きなまし硬度低下の範囲が異なります。
⇒SUJ2相当：加工部含め、端より20mm程度
⇒SUS440C又は13Cr系ステンレス：加工部含め、端より30mm程度


シャフト　片端めねじパイプスパナ溝付きタイプ 関連画像1_硬度低下範囲


※キリ穴加工付近は焼鈍しによる変形のため、外径が公差より外れる場合がございます。



■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
6～100.5以上0.5以上
12・130.7以上
16・200.7以上
25～501.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。

※パイプシャフトの内部はメッキ処理されません。よって、錆の発生があります。

例）メッキ残り部：段付き おねじシャフト 平面取り追加

///部：メッキ残部

シャフト　片端めねじパイプスパナ溝付きタイプ 関連画像1_メッキ層について


■キリ穴メッキ剥離について

・キリ穴部はバリ取り処理による、加工付近にメッキ層の剥離がある場合がございます。



///部：メッキ剥離部

シャフト　片端めねじパイプスパナ溝付きタイプ 関連画像1_メッキ剥離について


シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能
