セットカラーセパレート　樹脂タイプ

セットカラーセパレート　樹脂タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.2平均満足度4.2 この商品のレビューをみる（7件）
通常価格(税別)
1,300円 ～ 2,460円
税込価格
1,430円 ～ 2,706円

樹脂は、鉄・ステンレスと比較して軽量化に優れています。ねじインサート入りにより...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ベルト駆動による搬送機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

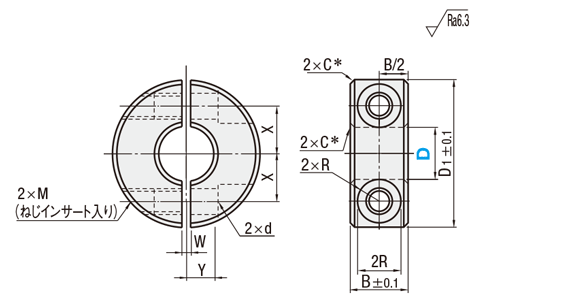

外形図・規格表



■セパレートタイプ

＊D8～D25：C0.5
D30：C1

セットカラーセパレート　樹脂タイプ
Type[ M ]材質色使用雰囲気温度[ A ]付属品ねじインサ−ト材質
セパレ−トタイプ
SCSPPポリアセタ−ル白−45℃〜95℃六角穴付ボルト[ M ]SUS304相当
2本		SUS304
SCSPMMCナイロンアイボリ−−40℃〜120℃


規格表

型式
SCSPP12
型式BD1M
(並目)		dRWXY
TypeD
ねじインサ−ト入り
(セパレートタイプ)
SCSPP
SCSPM		8±0.2825M33.431.575
10±0.21030M44.53.751.595
12±0.21030M44.53.751.5105
15±0.21235M55.54.51.5126
16±0.21235M55.54.51.5126
20±0.21545M66.661.5158
25±0.21550M66.661.51810
30±0.21555M66.661.52010
[ ! ]納入時にセットされている方向の組合せでご使用ください。

型番リスト

表示件数:
  1. 1
型番
内径(mm)
幅(mm)
外径(mm)
材質
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
8
25
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

10
10
30
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

12
10
30
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,440円( 1,584円 )

在庫品1日目

当日出荷可能

15
12
35
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,580円( 1,738円 )

在庫品1日目

当日出荷可能

16
12
35
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,610円( 1,771円 )

在庫品1日目

当日出荷可能

20
15
45
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,900円( 2,090円 )

在庫品1日目

当日出荷可能

25
15
50
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

2,190円( 2,409円 )

在庫品1日目

当日出荷可能

30
15
55
MCナイロン
本体：MCナイロン|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

2,460円( 2,706円 )

在庫品1日目

当日出荷可能

8
8
25
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

10
10
30
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,300円( 1,430円 )

在庫品1日目

当日出荷可能

12
10
30
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,340円( 1,474円 )

在庫品1日目

当日出荷可能

15
12
35
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,500円( 1,650円 )

在庫品1日目

当日出荷可能

16
12
35
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,530円( 1,683円 )

在庫品1日目

当日出荷可能

20
15
45
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

1,750円( 1,925円 )

在庫品1日目

当日出荷可能

25
15
50
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

2,030円( 2,233円 )

在庫品1日目

当日出荷可能

30
15
55
ポリアセタール
本体：ポリアセタール|六角穴付ボルト：SUS304相当|ねじインサ−ト：SUS304
10

1個

2,310円( 2,541円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

樹脂は、鉄・ステンレスと比較して軽量化に優れています。ねじインサート入りにより、ねじ部の機械的強度を向上します。セパレートタイプのため作業性に優れます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格



価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeDSCSPPSCSPM
ねじインサ−ト入り
(セパレートタイプ)
SCSPP
SCSPM		81,3001,400
101,3001,400
121,3401,440
151,5001,580
161,5301,610
201,7501,900
252,0302,190
302,3102,460
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～3031～3940～4950～99100～
値引率基準単価5%10%18%お見積り
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
